Како и што е поврзувањето на метални цевки

Постојат неколку начини за поврзување на бакарни цевки при инсталирање на цевководни системи. На градежните пазари постојат многу различни делови, прицврстувачи, приклучоци за таков материјал, овозможувајќи да се извршат и одвоени и едноделни врски кои не бараат одржување. Оваа статија ќе ги разгледа сите нив, вклучувајќи го и поврзувањето на метални цевки со теми.

Методи за поврзување на бакарни цевки

Инсталирањето на системот се состои од следниве чекори:

• обележување на сегменти - важно е правилно мерење со потребните толеранции на голем начин;
• производи за сечење - направени строго под прав агол со специјална алатка. Подобро е да го натера повеќе да се врти, така што подоцна да не се примени дополнителен напор;
• облекување на заби - отстранување на сечила и оксид филм;
• пар сегменти.

Поврзувањето на бакарни цевки може да се случи на следните начини:

• капиларно лепење;
• висока температура лемење;
• преку фитинзи.

Лемење

Размислете како да ги поврзете бакарни цевки на овој начин, а под предложените инструкции за процесот ќе ви помогне да го разберете подетално:

1. Нанесете флукс на исчистената површина.
2. Поврзете ги деловите и нанесете лемење на зглобот.
3. Рамномерно го загревајте спојот со факел или вентилатор додека не се промени флуксот во боја и лепењето се топи.
4. Извадете го пламенот на горилникот и оставете го стопениот лемење да го затвори јазот помеѓу деловите и да го замрзне.

Совет: Експертите препорачуваат да се примени лента за лемење со должина еднаква на дијаметарот на производот. Пред лемење може да се сечат прачки од саканата должина. Ако еден од елементите за поврзување е фабричко зафатено со лемење веќе во фабриката, не е потребно да се додава при лемење.

1. Не применувајте механичка сила откако ќе го наполните зглобот, давајќи му време да се излади.
2. Извадете го остатокот од лемење и флукс од соединението со влажна крпа после целосно ладење.
3. Исплакнете го системот со топла вода, во спротивно флуксот ќе го катализира развојот на корозија. Значи, неговото присуство на внатрешните површини е непожелно.

Фитинги

Поврзувачките елементи на системот без лемење се можни со помош на фитинзи, кои според нивната намена се комбинираат во две групи:

• прави линии - за поврзување делови од ист дијаметар;
• преоден - за поврзување на делови од различни дијаметри.

Фитинзи се направени за целиот спектар на дијаметри на производи. Нивната цена може да варира во зависност од дестинацијата.

Во зависност од извршената конфигурација и функциите, се разликуваат следниве видови фитинзи:

Еве неколку начини за работа со арматура:

• со лемење, кога калај се депонира на раскрсницата на фитинг. Во неа е вметната цевка која е претходно обработена со флукс, а потоа собранието се загрева додека не се стопи лемењето и не ја пополни јазот;

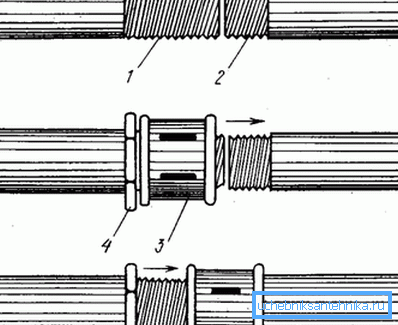

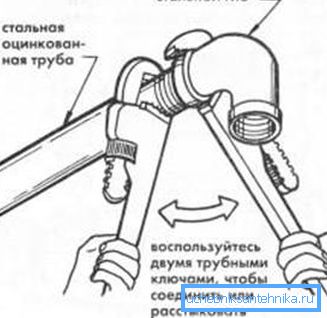

• со помош на само-направени нишки, кога има соодветни внатрешни и надворешни навои на краевите на деловите кои треба да се приклучат;
• цутење (компресија) парење елементи на различни дијаметри. Цевката е прицврстена на фитинг со помош на прстенесто заптивка и горен дел или непристапен прстен. Конвенционалните алатки се погодни за стегање;
• прес фитинг се состои од тело и ракав. Монтирана е со помош на специјални клешти за печатење;
• само-заклучувачки фитинг, чијашто принцип се заснова на два прстени, од кои едниот е снабден со заби. Кога е притиснато со посебен клуч, забите се притиснати во другиот прстен, обезбедувајќи сигурна артикулација. Се отстранува лесно како што се носи.

Методи за поврзување на делови од железна цевка

Затегнатоста на колегите е обезбедена со гумена заптивка инсталирана во штекерот.

За поврзување на цевки од леано железо, се користат слични бакарни леано железо:

• спојки;
• колена;
• лактите;
• маици;
• крстови;
• поврзувачки прирабници;
• никулци

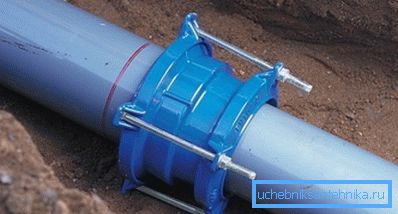

Постојат такви видови на спојки:

Совет: Знајте дека на краевите има приклучоци со прирабници или приклучоци, што ви овозможува да го инсталирате гасоводот од делови од различни материјали.

Кастинг на цевки од леано железо во кривините на цевководот се изведува со користење на свиоци со различни агли на наклон од 10 ° до 90 °.

Тие се достапни во две верзии:

• на краевите на внатрешната нишка;
• Од едниот крај, надворешната нишка, а од друга - внатрешна.

Ние ги поврзуваме цевките на гранки

Ако е потребно да се приклучат три должини на цевката, се користат два вида на маици со внатрешен навој: три краја со ист пресек или два завршува со ист пресек, а третиот - со помал дијаметар.

1. Краевите на големите дијаметри се опремени со прирабници и приклучоци во разни комбинации.
2. Приклучокот на четирите сегменти се изведува со вкрстени парчиња со приклучоци или прирабници на краевите.
3. Приклучок од леано железо е во форма на цилиндар, од кој едниот е затворен. Постојат и капачиња во форма на шестоаголници, прирабнички и со ребра за лесна инсталација.

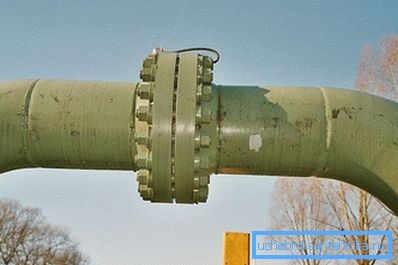

1. Прицврстувачките прирабници за цевки од леано железо се направени од нодуларно железо со заштитна антикорозивна епоксидна обвивка.
2. Затегнатоста е обезбедена со еластична полимерна заптивка. Монтирано со притискање на прстен за компресија.

Инсталирањето на цевки од леано железо во случајот кога секундарната цевка е повлечена од главниот нафтовод се изведува со користење на седло. Потоа се прицврстени прстиња, вентили или секундарен гасовод со прицврстувачи.

Заклучок

Написот детално ги опишува можните начини за поврзување на метални цевки, особено бакар и леано железо, едни на други. Секој метод има свои карактеристики, па затоа се користи во одредени случаи (видете го и написот Electrowelded Pipe: технички параметри и опсег).

Видеото во оваа статија ќе ви помогне да пронајдете дополнителни информации за оваа тема.
