Како да се открие истекување во пластични водовод

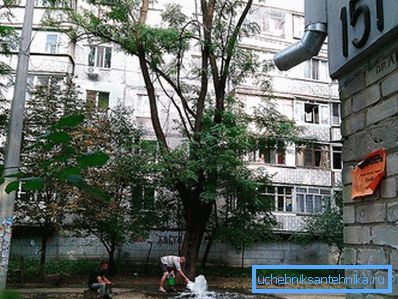

Водата игра важна улога во човечкиот живот. Водоснабдувањето, пак, ја врши главната функција на транспорт на вода од изворот до потрошувачот. За изградба на систем за водоснабдување се користеа цевки од метал или леано железо. Денес, веќе ги заменивме цевките за вода за кои сме навикнати, дојдоа нови, подобрени модели на цевки од пластика. Потрошувачот е снабден со голем број на пластични цевки за вода, кои се разликуваат не само во дијаметар, туку и во поглед на инсталацијата. И покрај тоа што пластичната цевка има подолг работен век од металната цевка, сеуште има ситуации кога се чини дека тече.

Избегнувањата на водата сигурно ќе треба да се најдат и поправат. На крајот на краиштата, покрај материјалната штета, притисокот на автопатот исто така се намалува. Овој фактор го влошува процесот на доставување вода до потрошувачот. Во металното излегување од истекување на водовод се пребаруваше со помош на генератор на сигнали. Тоа беше поврзано со металната глава и беше испратен посебен сигнал, кој го подигна приемникот на површината. Невозможно е да се пренесе таков сигнал преку пластична цевка. Но, сепак, постојат методи за пронаоѓање на протекување. За да дознаеме како да откриеме протекување во пластичното водовод, ајде да погледнеме во некои од нив.

Методи за откривање истекување на вода

1. Првиот метод се базира на употреба на чувствителни микрофони. Кога во водоводната цевка се формира пукнатина, излегува вода под влијание на висок притисок, создавајќи вид на бучава. Истекувањето на вода на метален водовод создава звук со висока фреквенција. И на пластични водовод создава низок фреквентен звук. Со помош на овие микрофони, кои се подесени на различни фреквенции, звуците се зафатени од земјата, што укажува на локацијата на истекување на вода.
2. Вториот метод е базиран на корелација на бучавата. Овој електронски тип на пребарување се изведува со користење на корелациски детектор за истекување. Два микрофони се монтираат на две точки во снабдувањето со вода и ја пренесуваат фреквенцијата на бучавата на уредот. Користејќи ја програмата, уредот ги обработува податоците од микрофонот и го пресметува максималниот звук од двете страни. Овој звук укажува на локацијата на истекување на вода.
3. Третиот метод се заснова на пополнување на дел од гасоводот со безбеден гас. Во суштина тоа е мешавина од 95% азот и 5% водород. Поради малиот број молекули на водород, гасовите избегаат од пукнатините формирани во цевката. Тие одат преку слоеви почва. Тие можат да навлезат во асфалт, па дури и во бетон. На површината, овој гас е зафатен од специјални сензори кои укажуваат на местото на истекување на вода.
4. Четвртиот метод за пребарување може да се нарече механички. Се состои од мерење на цевката со притисок. Одделен дел од водоснабдувањето се одзема и посебни перници се внесуваат по цевката од двете страни. Тие се надувуваат и целосно ја запечатуваат цевката. Воздушниот притисок се инјектира во запечатениот дел од цевката и се мери по некое време. Ако притисокот остане непроменет, тоа значи дека во оваа област нема истекување на вода. Па, ако притисокот падне, тогаш пребарувањето се одвива во вистинска насока. Следно, перницата се движи долж цевката, и повторно притисокот се испумпува. Оваа постапка се изведува се додека не се идентификува точка на истекување на вода.

Откако ги разгледавме четирите методи за пронаоѓање на протекување во пластични водоводни мрежи, можеме да го разликуваме вториот метод. Се базира на научен пристап и се користи повеќе во пракса. Па, ајде малку повеќе да разгледаме што е тој.

Корелација на бучава

Водата што излегува од отворот за допир создава бучава. Тоа е придружено со вибрации и акустични сигнали дистрибуирани во голем дел од аквадуктот. Во близина на истекување, овој сигнал се протега до земјата. Карактеристиките на сигналот се под влијание на притисокот на испорачаната вода, дијаметарот и дебелината на ѕидовите на цевките, големината на истекувањето на вода и материјалот од кој се прави цевката.

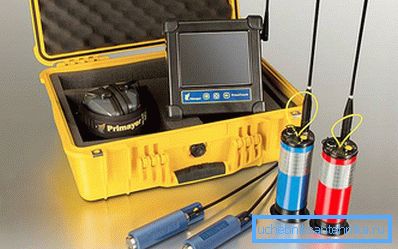

Детекторите за корелација се користат за анализирање на овие сигнали. Сигналот се мери со хидрофон и акцелерометар, а по конверзија се внесува во детекторот за истекување за анализа. Принципот на работа на детекторот за истекување се состои во корелација на дојдовните сигнали од два сензори инсталирани на два рабови на системот за водоснабдување. Доколку има истекување на вода во оваа област, постојано се создава врв во областа на хистограмот.

Врз основа на обработените податоци се пресметува точното истекување од првиот сензор. Се пресметува според формулата: L₁= (D-vt _{одложувања}) / 2.

• Л₁ - растојанието од првиот сензор до истекување во водоснабдувањето;
• D е вкупното растојание помеѓу двата сензори инсталирани на двата рабовите на делот за водоснабдување;
• v е брзината на размножување на звукот низ системот за водоснабдување;
• т _{одложувања} - времето на одложување пресметано врз основа на сигналите за взаемна корелација.

Точноста на пресметката на локацијата на истекување на водата зависи од типот на сензорите, нивната точна локација за инсталација и прецизната обработка на сигналот.

Видео

Ова видео покажува како функционира системот за откривање на истекувања на мрежата:
