Како да се организира премин на цевката преку покривот

07-08-2018
Цевки

Преминувањето на цевката за оџак преку покривот е прилично комплициран елемент, со уредот каде што домашните занаетчии често имаат некои проблеми. Факт е дека премин не треба да ги прекршува сите заштитни својства на "пита од покривот", но мора да одговара на стандардите за заштита од пожар. Потоа ќе погледнеме како детално да се организира таква структура.

Премин на оџакот преку покривниот материјал

Општи информации

Најчесто, уредот за оџак е планиран во фазата на дизајнирање на куќата, но понекогаш станува неопходно да се донесе системот за отстранување на чад преку подот и покривот на сведување, на пример, во следниве случаи:

  • Со реконструкција или ремонт на покривот;
  • При промена на изворот на греење.

Изведувањето на јазолот на премин на цевката преку покривот, почетниците треба да дознаат:

  • Каде подобро да го поставите премин.
  • Како да го овозможите преминувањето на цевката преку таванот и покривот за да се обезбеди сигурна и сигурна термичка и хидроизолација.

Решението за секоја од овие задачи мора да се пристапи правилно, бидејќи тоа ќе зависи од тоа:

  • Перформансите на оџакот;
  • Безбедност од пожари;
  • Затегнатоста на покривот.

Затоа, да го разгледаме процесот на инсталирање на овој систем подетално.

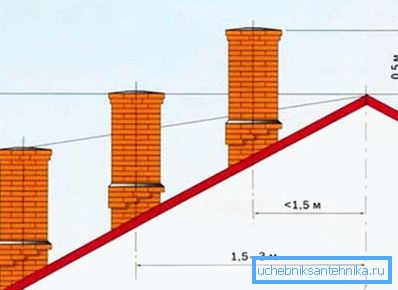

Шема на висината на цевката во зависност од нејзината локација

Изборот на локацијата на оџакот

Според експертите, најдобрата опција за локацијата на цевката е нејзината инсталација во близина на сртот на покривот.

Ова решение ги има следниве предности:

  • Ви овозможува да го минимизирате акумулацијата на снегот во близина на оџакот, а исто така го спречува појава на снежни џебови во близина на гребенот, со што се елиминира истекувањето на покривот.
  • Со овој аранжман се добива ниска висина на оџакот, со што се намалува влијанието врз животната средина врз структурата, соодветно, со што се намалува веројатноста за кондензација.

Обрни внимание! Колку е помал оџакот се наоѓа на падината, толку повеќе, според градежните кодови, треба да биде неговата висина над покривот. Ако куќата е во непосредна близина на ѕидот на високи зграда, тогаш цевката треба да биде над покривот на високи зграда. Ако покривот е рамен, тогаш висината мора да биде најмалку 500 mm.

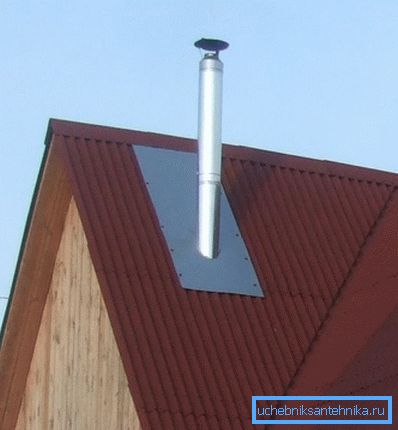

Пример за локацијата на цевката на покривот

Исто така, треба да се има на ум дека премин преку покривот на оџакот не треба да се наоѓа на следниве места:

Блиску до покривни прозорци Со налетот на ветрот, чадот може да влезе во просторијата низ прозорците.
На раскрсницата на падините што го формираат внатрешниот агол Во овој случај, тешко е да се обезбеди запечатување на спојката на цевката со покривот, а вообичаено се појавува голем снежен џеб на такво место.

Обрни внимание! Падот не смее да биде цврсто поврзан со покривот, бидејќи во случај на нарушување на интегритетот на покривот постои веројатност за уништување на системот.

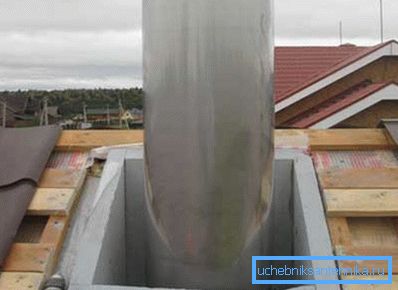

На фотографијата - излезот на чадната цевка низ влезната цевка

Како да го изнесете оџакот

Преку покривот

За да се заштити изолацијата на покривот од влага, се знае дека се користи хидроаварен бариер. Меѓутоа, во согласност со постојните прописи за заштита од пожар, неопходно е да се одржи одредено растојание (13-25 см) од оџакот до запаливи материјали. Најчесто, за да се реши овој проблем, користете специјални кутии, во кои се наоѓа оџакот.

Минералната волна како топлински изолатор е поставена помеѓу каналот и цевката. Во исто време, филтерот за изолација на хидроанализата на покривот е изнесен на канал и фиксиран со клинци или штипки.

Над него е инсталиран посебен дизајн со престилки, кој обично е изработен од нерѓосувачки челик, бакар или поцинкуван. Престилот мора да биде дизајниран за аголот на наклонот на покривот за кој е наменет.

Обрни внимание! Оџакот треба да се постави вертикално. Дозволено е да отстапува од вертикалата не повеќе од 30 степени.

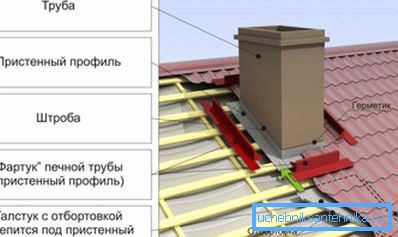

Шемата за водонепропустливост

Морам да кажам дека дизајнот на премин во голема мера зависи од бројни фактори:

  • Материјал - цевката може да се изработи од тула, метал, азбест цемент и некои други материјали.. За секој од нив, дизајнот има свои карактеристики.
  • Температурата на согорување на горивото може да биде дрво, јаглен, тресет, итн.. Типот на гориво зависи од температурата на која оџакот се загрева.
  • Надворешна завршница - дизајнот може да биде, на пример, наредени со тули или малтерисани, дизајнот на спојницата може да биде сосема поинаков..
  • Вид на кровен материјал - на пазарот се наоѓаат готови дополнителни елементи дизајнирани за кружен и квадратен пресек на цевката и различни типови покриви. Цената на дополнителните елементи обично не е висока, така што нема логика сами да ги изведувате деловите, освен ако оџакот нема неконстандардна форма на дел.

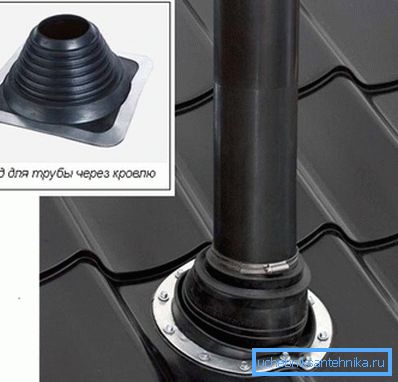

Премин низ металната плочка

На пример, премин на цевката преку метална плочка е како што следува:

  • Нежните метални плочи се поставуваат близу до цевката. Нивната големина треба да биде таква што тие се преклопуваат со оџакот.
  • До оџакот е поставен агол од метален профил.
  • Тогаш зглобовите се запечатени со покривни маси.

Обрни внимание! Се верува дека преминувањето на сендвич цевката преку покривот може да се изврши без кутија, бидејќи се состои од два ѕида, меѓу кои има и топлоизолационен материјал. Сепак, ова мислење е погрешно - полето е неопходно во секој случај.

Истата инструкција и за запечатување споеви за покривање со керамички плочки, единственото нешто, наместо челични листови, користи мека алуминиумска или оловен лента. Крајниот тепих може да се користи како платформа за меки плочки. За водонепропустливост на оџакот кој минува низ ондулин, користете посебна изолациона лента "onduflesh".

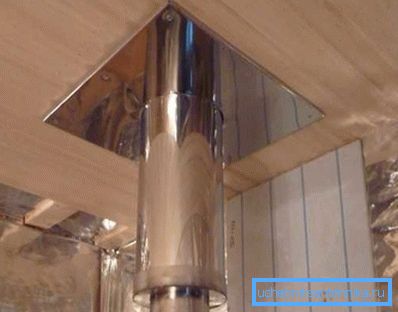

Оџак - премин преку таванот

Поминете низ таванот или таванот

Премин преку таванот или други тавани се врши на истиот принцип како и преку покривот. Во овој случај, кутијата за премин може да се направи од минератот.

Што се однесува до внатрешниот простор на кутијата, исто така треба да се наполни со минерална волна или проширена глина. Покрај тоа, како филер цевка, можете да го користите песок - оваа опција е најевтиниот.

Ако цевката помине низ таванот на бања, тогаш исто така се поставува и непропустлив топлинско-изолационен материјал за реосигурување помеѓу цевката и горните материјали (најчесто дрвени конструкции). Експертите препорачуваат да не се занемари таквата мерка, бидејќи трошоците не се зголемуваат многу, но во однос на безбедноста, таквата заптивка може да игра одлучувачка улога.

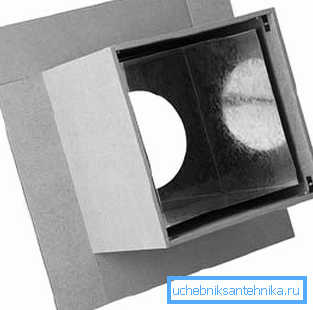

Минерите низ кутијата за премин

Морам да кажам дека во бањата оџак често се вади од просторијата за пареа низ ѕидот до чекалната и од таму низ таванот до улицата. За да се организира сличен премин на цевката низ ѕидот, исто така е неопходно да се користи проток кој е исполнет со минерална волна, само ова не треба да биде стаклена волна, но базалтна волна која може да издржи температури до 1000 степени.

Совет! Кога составувате делови од оџакот со свои раце, можете да користите специјални заптивки за запечатување. Единственото нешто што треба да се обрне внимание на нив е да издржат температури од најмалку 1000 степени.

Тука, можеби, сите главни нијанси на уредот минуваат системи за издувни гасови во подови и покриви.

Заклучок

Преминувањето на оџакот преку таванот и покривот е клучен елемент на дизајнот, кој не зависи само од затегнатоста на зглобовите, туку и од безбедноста на пожарот на објектот. Затоа, при изградување на системите за издувни гасови, на овој јазол треба да му се посвети посебно внимание.

Не е тешко да се спроведе таква конструкција, главната работа е строго да се почитуваат барањата за безбедност од пожар и градежни кодови. Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
