Како да направите сендвич цевка за оџакот: уред и

Ако зборуваме за лесна инсталација и сигурност на работењето, сендвич цевката за оџакот - изградена со свои раце, ќе биде најдобрата опција за вашата куќа или куќа. Оџаците од овој тип имаат голем број на предности, тоа е речиси целосно отсуство на саѓи на ѕидовите, и, следствено, зголемена заштита од пожар.

Покрај тоа, нема да се кондензира и тоа е многу лесно да се задржи. Поради своите карактеристики, таков уред е идеален за дрвени објекти, како што се бањи, за кои ќе се дискутира подолу. И како дополнителен материјал, ќе ви го покажеме видеото во оваа статија.

Чекори за инсталација

Забелешка Инсталирањето на сендвич цевка вклучува употреба на херметички отпорни на топлина за докинг, така што воздухот не истекува. Во спротивно, ова ќе доведе до намалување на квалитетот на пренос и пренос на топлина на самата печка.

Цевчест уред

• Во горната слика се гледа оџак направен од сендвич од цевки, поточно самата цевка е (од лево кон десно) базалт волна (од топи од вулкански форми), која служи како заптивка, потоа внатрешниот цилиндар и ракав, а во позадина е капаче. Цилиндрите се направени од нерѓосувачки челик отпорен на топлина без додавање на адитиви M 430 (не аустенитно) - ова е најевтината легура на сите квалитетни оценки и целосно одговара на оптоварувањата кои ќе бидат поставени на него во иднина.
• Исто така, за оџаците од овој тип може да се користи аустенитен челик, но во исто време цената на структурата расте, околу еден и пол пати, но заедно со неа расте и отпорноста на корозија. Покрај тоа, брендот ќе влијае на цената на оџакот направен од сендвич цевка, но треба да се забележи дека марката нема директна врска со квалитетот на производите, затоа, пред сé, треба да се посвети внимание на металот, а не на натписот на брендот.
• Надворешниот цилиндар (дебелина на метал 0,5 mm) може да се користи и за сендвич и за гасни оџаци, а лимот се претвора во цилиндар користејќи валјак за заварување. Внатрешниот ракав (лист дебелина 0.8-1.0 мм) е заварен со неслободна електрода (жица) и, во зависност од околностите, може да биде аргон или лачно заварување.

Забелешка Како производител на сендвич цевка за производителите на оџаци, обично се користи базалтната волна тип PAROC. Предноста на овој материјал е во тоа што во неговото производство не се користат смолести врзива, кои се уништуваат кога се загрева и мат се претвора во песок.

Инсталација над ѕидот

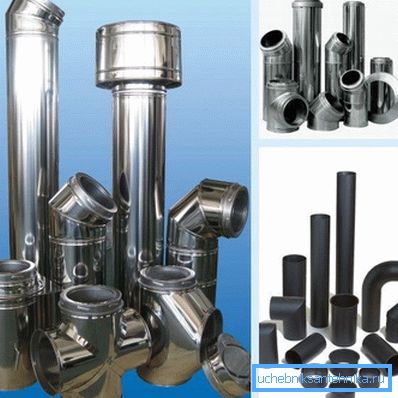

Исто така постојат многу причини за инсталирање на цевки од оџак сендвич низ ѕидот, а не преку таванот, а во оваа ситуација ќе ви бидат помогнати разни адаптери за монтажа на конструкцијата. Овие елементи можете да ги видите во горните фото аголни адаптери, цевките за приклучување, цевки и четирани чети за цевки.

Прво, за да се собере цевката, ќе треба да го расклопите ѕидот и да го зацврстите периметарот на премин, како и да го обликувате со галванизиран челичен лим за заштита од пожар. По ова, соберете ја надворешната заграда и прицврстете два агли на неа како тркачи за слободен лизгање на мета.

За да ја набљудувате истата заштита од пожар во непосредна близина на цевката, треба да го затворите самиот ѕид и може да користите 10 мм иверица или ОСБ со иста дебелина за да го направите ова и зацврстете лист азбест низ целата површина над неа.

Поцинкуван лим е прицврстен на врвот на азбестот (листовите обично имаат 20001200 mm во периметарот). Листот, исто така, ќе треба да се намали квадратна дупка за тунелот, а самиот тунел ќе биде отворен со лак на метал за заштита од корозија.

Забелешка Кога инсталирате метален оџак низ ѕид, се користи метод наречен попуст. Ова значи простор што мора да се остави помеѓу цевката и ѕидот.

Кровна инсталација

Како и многу уреди од овој тип, инсталацијата на оџак направена од сендвич цевки се врши со рака од дното нагоре, односно од греење уред (шпорет) преку таванот или преку ѕид. При монтирање на конструкцијата, обрнете внимание на краевите на цилиндрите - од една страна тие се нужно стеснети, што овозможува да се монтира структурата со вметнување на цевките едно во друго, што во практиката изгледа многу лесно.

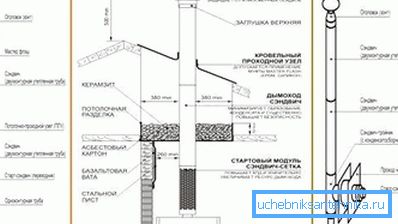

Во покривот (таван и покрив), исто како и во ѕидот, треба да се направи дупка да се затвори со лим од галванизиран метал, со претходно поставен азбест под него, за да се придржува кон безбедноста на пожарот на објектот. Надвор, галванизација (во зависност од материјалот за покривање) или се наведнувате над предниот дел на покривот, или завршувате под него, но во секој случај мора (по инсталирањето на цевката) да го наместите листот со завртки за самопреслушување.

Ако градите бања, тогаш покривот често е рамна (потпрена) и висината на оџакот мора да биде најмалку еден метар од врвот на рампата, а за двокрилен покрив треба да се кревате најмалку 30 см над гребенот.

Кога оџакот има висина поголем од еден метар, ова е многу добро - со зголемувањето на ударот, но истовремено се зголемува и нејзината ветерница, поради што отпорноста кон ветрот се намалува. Во такви случаи, цевката е зајакната со протези кои се прицврстени на стегачот на врвот на оџакот.

За да се зголеми влечењето, дефлекторот е монтиран на горниот крај на оџакот, но ако предниот покрив е направен од запаливи материјали, како што се шинга, дефлекторот е опремен со одводник. Ова е толку мала челична мрежа која не дозволува запалување на честичките од горивото да летаат надвор.

Прицврстувач

Вкупната должина на оџакот од решетката до дефлекторот не треба да надминува 5-6м. За приклучување, задолжително користете средство за заштита отпорни на топлина (најмалку 1000 ° C), и по монтажа, не заборавајте да го отстраните заштитниот филм.

Со цел максимално да го олесни одржувањето на цевката за време на нејзиното работење, ревизија се урива во неа - ова е пренослива маичка со странична врата преку која подоцна ќе биде можно да се изврши чистење.

Подлогата за оџакот за оџакот може да се направи независно - за ова ќе треба челични агли од 5030 мм, мелница и вежба за дупчење на дупки за завртки. Рамката на држачот може да се монтира со завртки M10 или прицврстени со електрично заварување.

Заклучок

Во присуство на сите потребни материјали за да се направи инсталација на сендвич оџак со свои раце е прилично едноставна ако ги следите сите инструкции од производителот. Многу повеќе трошоци за работна сила ќе бидат потрошени за правење на дупки во таванот или ѕидот и покривање на нив со заштитни материјали (видете го и написот цевки со полиетиленски притисок - ги проучуваме сите нивни карактеристики).
