Инсталација на керамички оџак

Високи барања за стабилност на температурата и издржливост се наметнуваат на каналите за испуштање на димни гасови. Керамичките конструкции станаа достојна алтернатива на туличките од оџаците. Огноотпорни керамички цевки се користат за котли со секаков вид на гориво. Високите трошоци за изградба се комбинираат со долг работен век и отпорност на агресивна средина. Инсталирањето на керамички оџак бара усогласеност со правилата за безбедност и технолошки стандарди, овие услови ќе овозможат да се избегнат пожари и да се обезбеди висок квалитет на испуштање на производи за согорување.

Уред

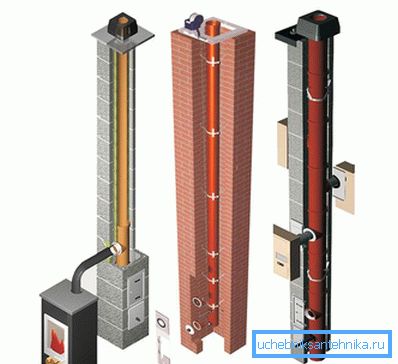

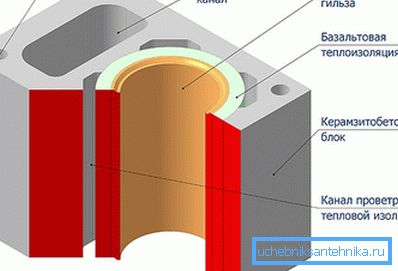

Универзалниот систем за оџаци е конструкција од сендвич што се состои од внатрешна керамичка цевка и надворешен дел изработен од лесни керамички оџаци или бетонски блокови.

Помеѓу слоевите на огноотпорна изолација е поставена, како што е базалталната волна. Шамотната глина, која е суровина за производство на керамика отпорна на топлина, обезбедува можност за инсталирање на оџак за котли со висока температура на издувните гасови. Овој материјал ја отфрла влагата и е имун на ефектите од производите на согорување.

Дизајнот на каналот за чад обезбедува доволен степен на изолација, со што се елиминира појавата на кондензација на ѕидовите. Излегувачките гасови ја задржуваат топлината до дупката во цевката, само овде се ладат до формирање на влага. Мала површина изложена на кондензација нема значително влијание врз керамичкиот оџак. Дизајнот е дизајниран за инсталација и внатре и надвор од куќата.

Основаност

Употребата на природен огноотпорен материјал внатре во структурата, изолацијата и бетонските блокови однадвор дава голем број на предности над тули и метални оџаци:

1. Подобрување на нацрт поради мазни ѕидови на керамичка цевка која нема грубост на тули.
2. Оџакот направен од шамотна глина е супериорен во однос на металот при отпорност на корозија. Поради конструкцијата на сендвичот, каналот полека се лади и кондензатот не се појавува. Производите за согорување не се решаваат на мазните глинени ѕидови на цевката, па затоа не се формираат агресивни решенија кои го уништуваат материјалот.
3. Отсуството на саѓи ја осигурува безбедноста на користењето - каналот за чад не се намалува во дијаметар и не предизвикува палење на депозити.
4. Универзалност - керамичкиот оџак е погоден за гасни котли, единици со цврсти и течни горива, камини. Дизајни се изработени за употреба со висок степен на греење и специјални цевки за котли со ниска температура.
5. Добра топлинска изолација обезбедува брзо загревање и ниска загуба на топлина, овие фактори ја зголемуваат ефикасноста на системот за греење.
6. Сендвич цевката е во согласност со барањата за безбедност од пожари, неговата надворешна рамка направена од бетонски блокови не се загрева и носи закана за дрвени подови кога поминува низ станбени подови и покриви.
7. Долг работен век, до 30 години гаранција.
8. Едноставна инсталација на модуларен оџак систем е достапна за да го направите тоа сами.

При изборот на керамичка цевка се земаат предвид неговите недостатоци: инсталацијата треба да се изведува вертикално без врти, трошокот за таков оџак е повисок од оној од тула или метал, вкупната тежина на конструкцијата создава дополнително оптеретување на фондацијата.

Правила за избор

Керамичката цевка за оџаци е изработена од одделни блокови кои цврсто се вклопуваат заедно, така што нема истекување на чад. Неговата висина се пресметува однапред, според важечките прописи. Прекумерната должина на оџакот нема да го подобри нацртот, туку само ќе создаде комплексни аеродинамични турбуленции кои не придонесуваат за ефикасно функционирање на издувниот систем на гасот. Цевка регрутирани, водени од правилата:

• висина над рамен покрив 50 см;
• цевката, која се наоѓа 1,5 m од гребенот, треба да се зголеми 50 cm над неа;
• на растојание од 3 m, работ на оџакот не може да биде под линијата на гребенот;
• да биде повеќе од 3 метри од гребенот, цевката мора да достигне оска на 10 степени од линијата на својот хоризонт;
• дијаметарот на внатрешниот керамички канал не може да биде помал од оној на издувната цевка на чадот;
• висината на цевката од решетката до надворешниот раб не е помала од 5 m.

Керамички оџак може да се користи за пренасочување на гасови од неколку апарати, но во било која конфигурација долниот модул служи за собирање на кондензатот. Избрани се елементите на оџакот, фокусирајќи се на типот на уред за греење: камин, котел или шпорет. Големината на дијаметарот на цевката е под влијание на видот на горивото и моќноста на котелот. За да се пресмета потребната должина на керамичкиот оџак ви е потребна висината на таванот и покривот.

Инсталација на оџак

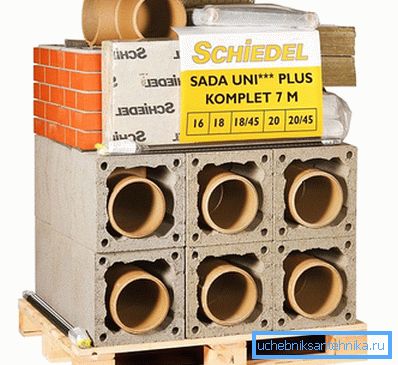

Производителите произведуваат дизајн целосно подготвен за монтажа, вклучува:

• керамички блокови, вклучувајќи маици за чистење и поврзување со грејачот;
• резервоарот за кондензат;
• рамка изработена од блокови со дупки за засилување;
• минерална изолација.

Врвот на оџакот е заштитен од врнежи со посебен конус. Во долниот дел од конструкцијата е инсталирана решетка за проток на воздух. Изборот на инсталационата низа на модулите и големината на цевката, имајте во предвид дека зглобовите на поединечните делови не треба да паѓаат на преклопните патеки.

Значајната тежина на оџакот бара поставување посебна основа. Неговите димензии го надминуваат дијаметарот на оџакот за 10 см во секоја насока. Бетонските основи мора да бидат рамни, нејзината хоризонтална положба да се проверува по ниво. За да се обезбеди рамен авион, можете да поставите керамички гранитни плочки. Основата на цевката, особено оние што надминуваат 7-8 метри, треба да се постават строго на ниво. Потоа, хидроизолацијата се изведува од ролна материјал, свиткана во два слоја. Првиот бетонски блок е поставен на основата, под него се користи цементен малтер.

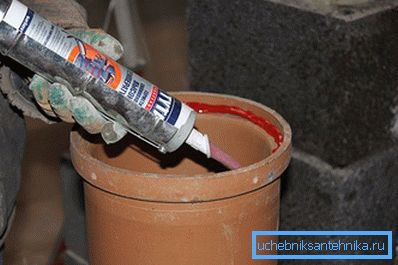

Посебен заптивник се користи за поврзување на делови од керамичката цевка. Се произведува независно од сувата мешавина, вклучена во комплетот и водата, се одржува односот од 7: 1. Мешањето се одвива во топла соба на +20 степени, неопходно е да се користи композицијата во рок од 1-1,5 часа додека не се стврдне.

Совет! Замрзнатиот раствор не може да се релаира со вода.

Резервоарот за одвод на кондензат е инсталиран во првиот блок, а цевката со дупка за чистење е прицврстена за неа со заптивната смеса. Овој модул е ​​завиткан со базалтна волна. Секој последователен модул е ​​ставен во претходниот и запечатен со произведен раствор. Вишокот состав испакнати на површината на цевката е избришан со влажен сунѓер. Надвор од керамичка цевка е поврзан рамка од бетонски блокови, поврзан со малтер од цемент песок. Доколку е потребно, тие се исечени дупки за поединечни големини на маици. Праведниот дел е направен од блокови без дупки.

Третиот модул е ​​мета за поврзување на грејачот. Тоа е покриено со специјален вметнат фронт. По правиот дел, се инсталира капакот.

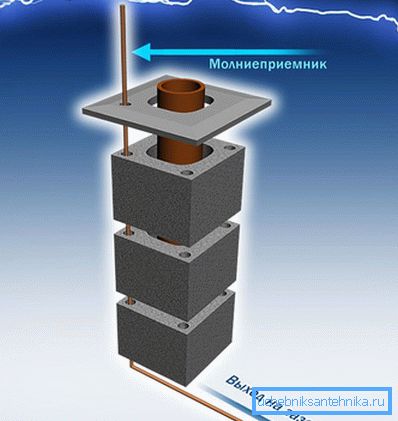

Совет! Преку конкретни делови од керамичкиот оџак може да се донесат молња.

Кога инсталирате блокови, важно е да ги набљудувате хоризонталните и вертикалните нивоа. За да се даде стабилност на конструкцијата и цврстина, таа е армирана со железни решетки. Дупки во аглите на блоковите се подготвуваат под металното засилување, во нив се туркаа делови од 1,5 м и се полни со цементен малтер.

Откако ќе се инсталира оџакот, маската за ревизија е затворена со врата, а вентилационата скара е инсталирана во долниот дел. Влезот на воздухот ќе се движи во внатрешноста на каналот и ќе ја намали температурата. Керамичкиот оџак е инсталиран без бетонска рамка, но во овој случај цевката е прицврстена со прстиња секој метар. Во незагреан сведување, таа е изолирана со слој од базалтна волна.

Премини преку подот и таванот се заштитени со кутија и изолирани со базалтна волна. Особено внимание се посветува на безбедноста на инсталирање на керамички оџак во дрвена куќа. Нејзината локација е предвидена на 25 см од дрвениот ѕид.

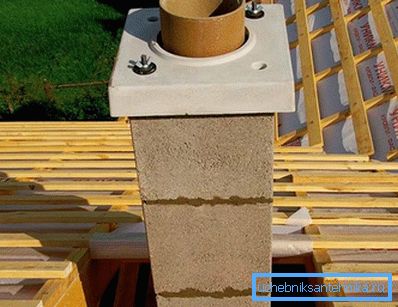

Конечниот дел од оџакот, кој се наоѓа на покривот, завршува со поставување на заштитна плоча од бетон и заштитна конус од метал. Надворешната завршница на оџакот е изработена од плочка или друг материјал до вкусот на домашните сопственици.
