Инчен цевка - конверзија во метрички калкулус

За многу луѓе, метрички, а не инчи систем е повеќе познат и познат. Се разбира, не е толку тешко да се претворат сантиметри на инчи, но во случај на ознаки на големината на цевката, има многу суптилности. Поради ова, многу нови водопроводчици отворено "плови" при изборот и може да направат сериозна грешка.

Што е цевка инч?

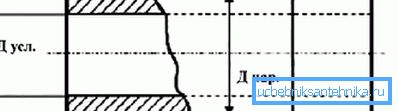

Најважниот параметар е внатрешниот дијаметар, иако почесто при изборот да се користи номиналниот дијаметар (DN), со други зборови, големината на луменот. Bandwidth зависи од тоа.

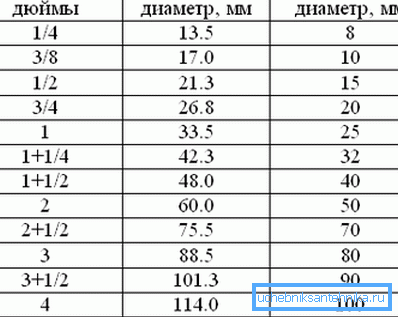

Типичен инч е 25,4 мм, но во санитарното поле ова правило, на прв поглед, не функционира. На пример, надворешниот дијаметар на инч цевка во mm е 33,5 mm (вредноста е дадена за VGP на цевководот). Обичен човек во таква ситуација може да мисли дека грешка влегла во неговите пресметки.

Работата е во тоа што не треба да се движите надвор од надвор, туку на DV, но во овој случај не постои точно совпаѓање од 25,4 mm. Така, допир-инчниот кореспондира со DN од 25,0 mm, а како DV, ширењето може да биде уште поголемо. Во упатствата за градежните работи едвај се спомнува тешкотијата при конвертирање на мерните единици, така што лесно може да се погреши.

Значи, за светло VGP, цевката Dvn ќе биде 27,9 mm, за обична цевка - 26,4, а за армирана цевка - 25,5, причината за оваа варијација е во дебелината на ѕидот. Ако во таква ситуација лицето ќе се фокусира на ДН, тогаш, најверојатно, ќе застане на варијанта од 26,8 милиметри, и оваа големина веќе одговара? инчен, цената на таквата грешка може да биде значајна.

Обрни внимание! Дури и навидум незначително надолна грешка во голема мера влијае на капацитетот и притисокот во системот. Ова може негативно да влијае на нејзината издржливост.

Големини на цевки од различни материјали

Конвертирањето на инчни цевки до метрика е особено важно кога работите со различни материјали. На пример, кога е неопходно да се поврзе дел од метал и пластика. Во овој случај, неопходно е да се земе предвид не само ДВ, туку и ДН. Инаку, затегнатоста на цевката нема да се постигне.

Челични цевки

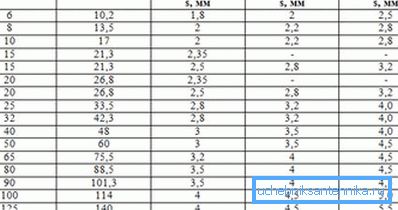

Кога работи со нив, методот на производство е исто така важен, и големината зависи од него. Значи, опсегот на големини на АИВ (ГОСТ 3262-75) е во големина од 6 до 150 мм (што значи Ду).

Дебелината на материјалот варира во зависност од верзијата

• во лесен VGP гасовод, дебелината варира во опсег од 1,8 - 4,0 мм. Соодветно на тоа, внатрешниот дијаметар на инч цевката ќе биде 25 mm, а надворешниот во овој пример ќе биде 33,5 mm;
• за обична верзија, ѕидот може да има дебелина од 2,0 - 4,5 мм;
• армирана верзија има уште поголема дебелина (2,5-5,5 mm).

Можно е да се изберат такви видови на цевководи како што се:

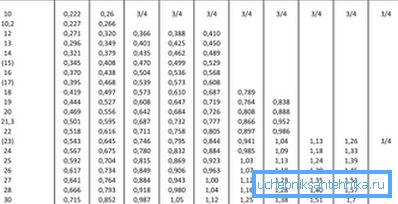

• Electrowelded (ГОСТ 10704-91). Таа се разликува од VGP со малку помал DN со еднаков DN. На пример, димензиите на половина инч цевка ќе бидат еднакви на: DN - 15 и DN - 20 mm (за VGP овој параметар е еднаков на 21,3 mm);

• Бесшевни (топло валани производи, ГОСТ 8372-78). Во големина не се разликува од electrowelded, максималниот дијаметар е 1200 mm.

Може да се види дека дури и со мал дијаметар, Dn може да биде сосема поинаков. Во примерот, дури и половина инч цевка во милиметри дава разлика во Dn од 1,3 mm кога се споредува AIV и беспрекорен нафтовод.

Пластични цевки

Кога инсталирате водовод и системи за греење со свои раце, често се користи полипропилен. Главната тешкотија во овој случај е да се земе во предвид различната дебелина на ѕидот во зависност од намената на системот. (Видете исто така статија Цевки за молк во станот: карактеристики.)

На пример, PN10 може да се користи за снабдување со ладна вода, минималната дебелина на ѕидот во овој случај ќе биде 1,9 mm за Dn 20. Но, PN20 и PN25 исто така може да се користат за снабдување со топла вода, поради што дебелината на ѕидот се зголемува на 3,4 mm за иста големина .

При изборот на одредена големина, важно е да не се мешаат Ду (просечната вредност на луменот) и вистинската внатрешна големина, која се разликува во зависност од ширината на ѕидот. Подобро е да се разгледа оваа суптилност на конкретен пример.

Димензиите на инчните цевки во милиметри изгледаат вака: DN - 25 и DN - 32 mm, сега ја дефинираме вредноста на Dv за секоја класа:

• за PN10 со ѕид од 3,0, Dvn ќе биде 26,0 мм;

• но за PN20 Dvn намалена на 21,2 mm.

Обрни внимание! Таквите разлики во вредностите на DWs, во принцип, не се особено важни ако системот е монтиран "од нула" и сите елементи се купуваат веднаш. Многу е поважно да се земе предвид ова кога е неопходно да се прицврстат цевки од различни материјали, на пример, челик и полипропилен.

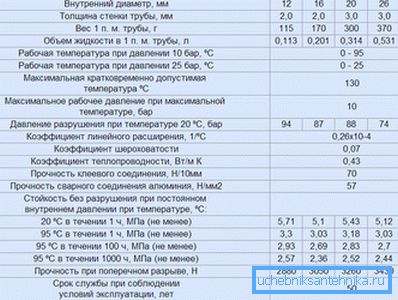

Метална пластика

Во последниве години, овој материјал има малку изгубени навивачи, но и покрај тоа, се уште се користи. Како и во случајот со полипропилен, треба да се фокусирате исклучиво на надворешниот дијаметар (DN).

На пример, дијаметарот на половина инч цевка според производителите е 16 мм. За да ја одредите внатрешната големина, треба да ја знаете дебелината на ѕидот (во овој пример, тоа е 2.0 mm), со што Dwn ќе биде 12.0 mm.

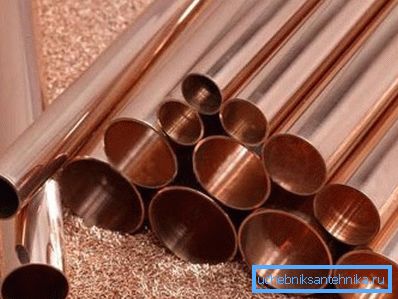

Бакар

Во случај на бакар, сè е прилично едноставно, иако проблемот со конвертирање на вредности, колку ќе биде во милиметри, останува популарен.

Запомнете дека ви требаат неколку правила за етикетирање:

• Димензиите на внатрешната цевка се користат исклучиво за означување на надворешните димензии.;

• Ако формата за снимање е малку поинаква, на пример, 14/1 или 14/12, тогаш овие димензии се веќе означени во милиметри.. Првата опција го означува Dn и ширината на ѕидот, а втората - вредностите на дијаметри. Повеќе информации за стандардните големини може да се најдат во ГОСТ 617-2006.

Обрни внимание! При приклучување на елементи од различни материјали, малку е веројатно дека тие ќе можат точно да одговараат на нивните големини. За да се обезбеди тесна врска, како по правило, се користат специјални адаптери, земајќи го предвид преминот од метрички до инчи димензии.

Сумирање

Постојат обвинувања дека водоводот инд е "специјална" единица мерка, различна од вообичаените 25,4 мм. Всушност, ова не е случај, а главната конфузија произлегува од фактот дека луѓето не знаат во кои случаи е наведено надворешното, а во кои - Dvn.

Не додава јасност и концептот на Du, кој е малку поинаков од еквивалент на инч. Примерите за превод на количини дадени во статијата ќе овозможат да се разбере ова релативно едноставно прашање.

Видеото во овој напис покажува пример за поврзување на цевки од различни материјали.
