Hdpe цевки димензии и други карактеристики
Што е овој материјал - PND? Кои дијаметри на HDPE цевки може да се најдат на продажба? Кои стандарди се регулира производството? Ајде да се обидеме да одговориме на овие и на некои други прашања.

Што е тоа
PND е честа кратенка за полиетилен со низок притисок. Сепак, пред да започнеме со детална студија за големината и другите карактеристики, ќе се запознаеме со повеќе општи карактеристики на материјалот.
Полиетилен: Општи својства
Она што го знаеме за полиетилен:
- Ова е најчесто од термопластични (полимери, реверзибилно менување на нивните физички својства при загревање). Штом производната технологија е добро воспоставена, логично е да се очекува дека цената на материјалите ќе биде ниска.
- Говорејќи за греење: веќе на 80 ° C, полиетиленот почнува да омекнува. Силата на цевките за рушење на катастрофално паѓа на многу пониски температури, така што повеќето производители го ограничуваат режимот на работа на 40 - 45 Целзиусови степени.
Интересно: полиетилен со вкрстено поврзување (полимер чии молекули се поврзани со вкрстено поврзување) е многу отпорен на топлина и успешно се користи за цевководи за греење и снабдување со топла вода.
- Пластиката има екстремно ниски својства на лепило.. Едноставно кажано, други материјали не се држат до неговата површина. Ако е така - зголемениот притисок на цевките со минерални наслаги не може да се плаши.
- Животот на ладна вода се проценува на 50 или повеќе години..
- Како и сите пластика, полиетилен е диелектрик.

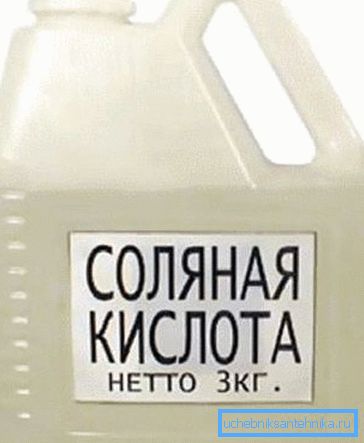

- Тој е исклучително отпорен на агресивни средини.. Концентрираните киселини и алкали често се испорачуваат во запечатени пластични пакувања.

HDPE и LDPE
Полиетилен, како што е лесно да се погоди од неговото име, е производ на полимеризација на етиленскиот гас. Во зависност од условите под кои тој поминува, можете да добиете материјал со сосема различни својства.
Име | Опис на услови за полимеризација |
Висок притисок полиетилен (LDPE) | Температура 200-260C; притисок - 150-300 МПа; присуство на иницијална кислородна реакција |
Низок притисок полиетилен (HDPE) | Температура 100-120С; притисок - 0,1-2 МПа; катализаторско присуство |
LDPE има пониска механичка сила и се користи главно за цевководи со мал притисок. Нејзиното алтернативно име е полиетилен со ниска густина. PND, или PVP (полиетилен со висока густина), за разлика од тоа, е многу потрајни и широко се користи во притисочните цевки.

Интересно: сегашните стандарди не ги делат HDPE и LDPE. И канализација, и цевки под притисок може да се направи од двата вида на пластика. Табела со дијаметри на HDPE и LDPE цевки е исто така честа појава.
Параметри
Јасно е дека главниот параметар кој ја карактеризира гасоводот е неговиот дијаметар. Тие го одредуваат пропусниот опсег.
Сепак, описот на материјалот не е ограничен на нив: на пример, целосните технички карактеристики на 110 mm PND цевка вклучуваат неколку важни параметри.
- Дебелина на ѕидот Неговото зголемување со постојан номинален дијаметар ја зголемува јачината на цевката во однос на внатрешниот хидростатски притисок.
- SDR е стандардниот димензионален сооднос, дел со надворешен дијаметар во броителот и дебелина на ѕидот во именителот. Колку е поголем SDR, толку е помал работен притисок на цевката: зголемувањето на ѕидната површина со нивната фиксна дебелина и цврсти својства ја намалува способноста на нафтоводот да го издржи хидрауличниот притисок.

- MRS - максимална издржливост. Единица за мерење - MPa (мегапаскали). Едноставно кажано, ова е максималниот притисок во ѕидовите на кој цевката ќе служи 50 години на температура од + 20 ° C.
- MOP - максимален работен притисок.
- S е серија од цевки, пресметани како MRS / 1.25 / MOP, каде што 1.25 е безбедносен фактор за вода.

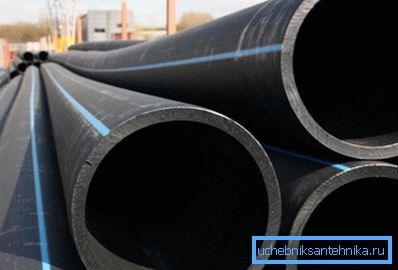

- Покрај тоа, производите може да бидат дизајнирани за транспорт на вода за пиење или исклучиво за технички потреби.
Што значи означувањето на типот PE 32, PE 63 (понекогаш погрешно означен како цевка HDPE 63), PE 80 и PE 100? Само дека максималната долгорочна сила на МРС соодветствува на десет пати помала вредност:
Вид на полиетилен | MRS, MPa |
ЈП 32 | 3.2 |
PE 63 | 6.3 |
PE 80 | 8.0 |
PE 100 | 10.0 |

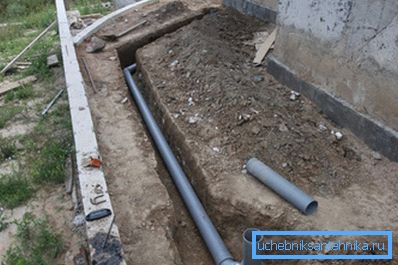

Важно: сите горенаведени параметри се релевантни за елементите на притисочните цевки. Канализационата цевка PND 110 mm нема дополнителни карактеристики, освен номиналниот дијаметар.

Легенда
Ознаката на цевката за притисок мора да содржи:
- Зборот труба.
- Повикување на материјал и MRS (PE 32, PE 63 и така натаму).
- SDR опција.
- Dash.
- Номинален дијаметар и номинална дебелина на ѕидот.
- Назначување (пиење или технички).
- Називот на стандардот според кој производот е произведен (ГОСТ 18599-2001).

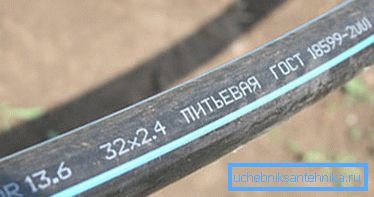

Така, натписот од типот Pipe PE 80 SDR 9 - 90 x 10.1 за пиење ГОСТ 18599-2001 значи дека имаме дијаметар од 90 mm со цевка PND со 10,1 mm ѕидови, наменет за снабдување со вода за пиење.

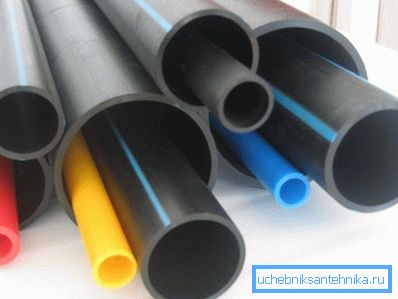

Асортиман
Еден од стандардите што содржат низа полиетиленски цевки, штотуку споменавме - ГОСТ 18599-2001 го регулира производството на материјал за цевководи под притисок.
Вториот стандард - ГОСТ 22689.1-89 - опишува спектар на полиетиленски отпадни води. Значи, она што треба да биде големината на производите за кои сме заинтересирани?
ГОСТ 22689.1-89
Документот обезбедува вкупно четири големини: 40, 50, 90 и 110 mm.
Каде се применуваат?
- 40 mm е типична големина на коленото за одвод на отпадна вода од еден мијалник или мијалник.

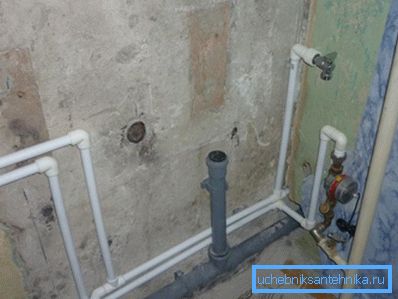

- Цевководот PND 50 mm може да исцеди отпадни води од два или три водоводни тела (со исклучок на тоалетни чинии).

Обрни внимание! Уреди со можност за салва празнење (на пример, када и туш), при монтирање со свои раце, подобро е да се поврзете со излезот од поголем дел. Упатството е поврзано со фактот дека кога бањата е исцедена, 50-милиметарската цевка најверојатно ќе прелева (особено ако внатре во неа делумно се полни со масни наслаги), а одводните ќе течат низ решетката во уредот со помал излез.
- 90 е типичен пресек за поврзување монтирани тоалетни чинии.
- 110 е најуниверзална големина што се користи за поврзување на тоалетни садови на подот, за изградба на канализациски канализатори и штитници (хоризонтални гранки кои обединуваат неколку столбови).
ГОСТ 18599-2001
Целосната листа на димензии во рамките на овој документ е преголема за една мала статија, па затоа ќе ги означиме само граничните вредности.
- ЈП 32 (или, како што понекогаш погрешно се нарекува, PND 32 цевка) може да има дијаметар од 10-160 mm со дебелина на ѕидот од 2,0-20,8.

- Карактеристиките на цевката PND 63 (PE 63) може да вклучуваат дебелина на ѕидот од 2,0 - 57,2 mm со дијаметар од 16 - 1200.
- PE 80: дијаметар 16 - 1200, ѕидови 2,0 - 59,3.
- ПЕ 100: дијаметар 32 - 1000, дебелина на ѕид 3,0 - 59,3.
Каде е соодветно да се користи одредена големина дома?

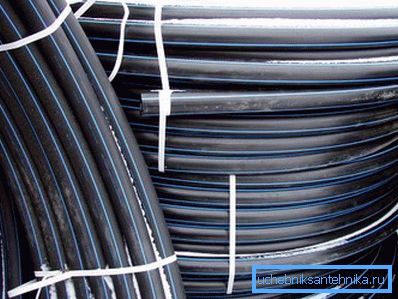

- На цевката PND од 20 mm ќе обезбеди снабдување со вода на станот или на малата куќа со една бања.
- Доколку водоснабдувањето не е потребно само за потребите на домаќинствата, туку и за наводнување, се користи PND цевка од 25 mm. Други, покрај дијаметарот, карактеристиките на цевката PND 25 mm се одредуваат исклучиво од работниот притисок на водоснабдувањето; за централизирани системи за водоснабдување подобро е да се користи PE 80 SDR 9.

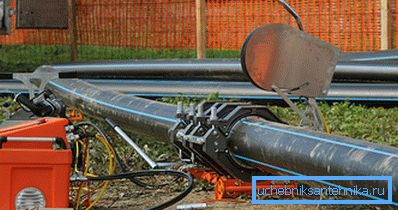

Железите поголеми од горенаведените големини обично се користат за водоснабдување на групи колиби, а со дијаметар од повеќе од 100 mm - колбарски села и станбени згради.

Заклучок
Се надеваме дека успеавме да ја задоволиме љубопитноста на читателот во областа на запознавање со еден од најпопуларните современи материјали. Како и обично, видеото во оваа статија ќе му понуди повеќе информации. Успеси!
