Губење на притисокот во гасоводот

Веднаш да направите резервација дека запознавањето со оваа тема може да биде од интерес само за оние кои би сакале сами да го инсталираат системот за водоснабдување во нивниот дом. Изведувачот најпрво треба да земе во предвид дека губењето на притисокот во нафтоводот е показател за падот на притисокот на водата во системот, имајќи ја предвид потребата да се избере моќноста на бунарската пумпа.

Од чисто физички аспект, овие загуби се објаснуваат со фактот дека кога течноста се движи по цевководот, одреден отпор е присутен на неговата струја, чија вредност зависи од таквите карактеристики на цевката како:

• работна цевка со дијаметар (со намалување на дијаметар, отпор се зголемува);
• проток на вода, со зголемување во кое се зголемува отпорот;
• квалитетот на површините на цевководот во директен контакт со течноста.

Имајте на ум дека дури и кога се движите по апсолутно директен нафтовод, протокот на вода се подложува на некоја инхибиција, а со зголемување на неговата вкупна должина, вкупниот отпор кон преминувањето на водата може да биде многу значаен.

Директни делови

За да ја решите задачата пред вас, најлесниот начин е да користите специјални табели и пресметковни формули, со помош на кои можете директно да ги добиете сите податоци што ви се потребни. Забележете дека во моментов производите од современите полимери се повеќе се користат за поставување на нафтоводи.

Цевките направени од овие материјали имаат извонредни перформанси, меѓу кои можеме да вклучиме и:

• мала тежина и леснотија на инсталација;
• отпорност на корозивни ефекти;
• мазност на структурата на употребениот материјал, обезбедувајќи мала отпорност на проток на вода.

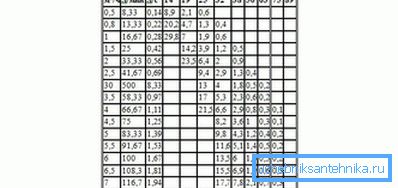

Во овој поглед, кога разгледуваме податоци за проток на флуид, избравме пластични цевки. Во табелата подолу се прикажани вредностите за губење на притисокот за секои 100 метри вода. Покрај тоа, притисокот на водата е индициран во различни единици (во метри вода колона, како и во литри во минута и секунда).

Совет! За да добиете податоци за челични цевки, треба да ги помножите вредностите наведени во табелата за 1.5.

Сметководство за локален отпор

Покрај линеарните загуби во гасоводот, може да има и загуби поврзани со присуството на т.н. "локални отпори", кои вклучуваат елементи на разгранување и прилагодувања на протокот на енергија (маици, лакти, вентили, вентили, итн.). Големината на загубите во нив зависи од брзината на протокот на вода и од конфигурацијата на самиот елемент.

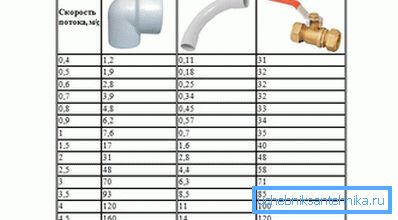

Во табелата подолу се прикажани податоците за загубите на притисокот во најчестите локални отпори (во сантиметри од колоната за вода):

Формула за пресметување

За да се пресмета количината на проток на вода, можете да ја користите следнава формула:

Q = V? S,

каде што со "Q" се подразбира протокот на вода (во m3 / s), со "S" е пресечната површина на цевката (во квадратни метри), а со "V" е брзината на протокот на вода (во метри во секунда). Можете да го пресметате пресекот со помош на класичната формула S =? D2 / 4, каде што D е дијаметарот на цевките што се користат во цевката.

По приближна пресметка на вредноста на саканата вредност, ќе видите дека губењето на притисокот на сите примероци од локалните отпори е само мал дел од вкупните (вкупно) загуби. Тие малку се зголемуваат со зголемување на протокот предизвикан од стеснувањето на каналот за вода, кога значителни количини на вода се пренесуваат низ стесниот дел од неа.

Избегнувајте зголемување на проток на флуид во овој случај, можете многу лесно. За да го направите ова, ќе треба да одбереш цевка со поголем дијаметар за идниот воден канал, што ќе ви овозможи практично да го игнорирате локалниот отпор.

Во најопшта случај, пресметката на загубата во снабдувањето со вода треба да се направи на таков начин што локалниот отпор би имал од 2 до 4 м3 проток на флуиди. Земајќи ги предвид загубите во неговите правци, неговата вкупна вредност може да изнесува околу 5 м3.

Видео

Ова видео опишува како да се пресмета загубата на притисок во хоризонтален дел од цевката.
