Греење на цевки со кабел: функции за имплементација

28-07-2018
Цевки

Гасоводот во приватна куќа има слаба точка - ранливоста на зимските мразови, како резултат на која изложеноста течноста што тече низ цевките може да кристализира, што не само што ќе го запре системот, туку и ќе го загрози нејзиниот интегритет.

Постојат неколку начини да се справите со овој проблем. Потоа, ќе го анализираме неговото најефективно решение, кое вклучува употреба на електрични жици.

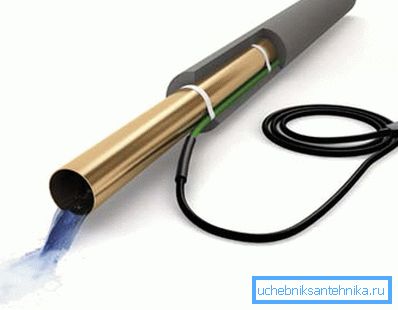

Фотографија на грејниот кабел инсталиран на цевката

Карактеристики на кабелско греење

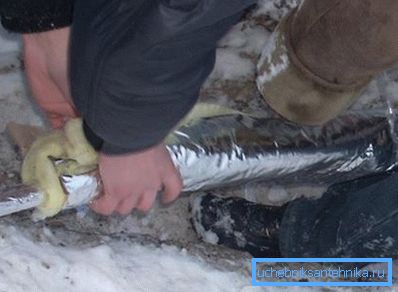

Класично, начинот на затоплување водовод

Главните методи за спречување на глацијацијата на цевките, кои се користат подолго време, се потопување на структурата под нивото на замрзнување на земјата и изолација на материјали за топлинска изолација. Но, многу фактори можат да ја намалат веродостојноста на таквите мерки.

Ако го користите греењето на гасоводот со електричен кабел, тогаш ќе бидете сигурни дека заштитата на системот од смрзнување.

Принцип на работа

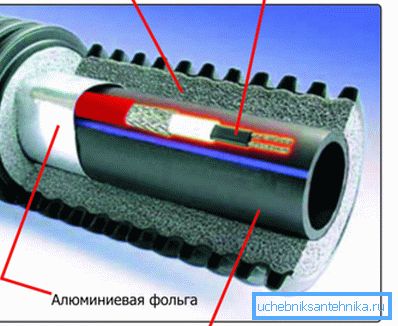

Дијаграм на елементите кои се користат за одржување на саканата температура

Греењето се врши благодарение на неколку компоненти:

Метод Цел
Греен кабел Ова е главниот елемент кој обезбедува греење поради електричната струја што се применува на него.
Термостат Мерење на температурата на течноста, испраќа сигнали за и исклучување на системот за греење кога е одредена капка
Алуминиум фолија касета Го поправа кабелот на цевката
Термоизолација Ја зголемува ефикасноста на жицата, насочувајќи ја топлината строго до својата дестинација, спречувајќи ја да се шири кон околината

Совет: ако наместете саморегулирачки кабел за греење на цевките, тогаш можете да го направите без термостатот. Ова ќе го поедностави системот, со што ќе биде поотпорен на штета.

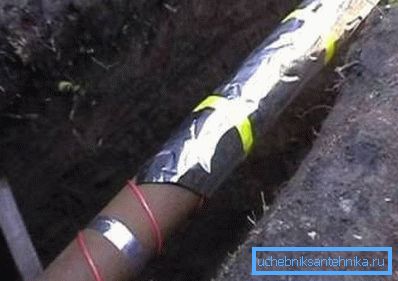

Пример за користење на саморегулирачки греен кабел

Тоа е, жица е фиксирана на цевката со помош на фолија-scotch лента, која потоа е поврзана со електрична мрежа, и термостат кој ги контролира промените на температурата во течноста што тече внатре. Во моментот на ладење, се дава сигнал, а кабелот почнува да се загрева, зголемувајќи ја температурата на безбедно ниво.

Вреди да се одбележи дека може да се изврши и со греење на цевките со кабел во внатрешноста на цевката, а исто така и надвор од него. Втората опција е почеста и погодна.

Придобивки

Постојат неколку главни предности на овој метод за греење:

  • Загарантирана работа на отпадни води и водоснабдување во било кое време. Додека има електрична енергија, вашите цевководи нема да замрзнуваат.
  • Можноста за локација на цевките над препорачаната зона. Ова ќе овозможи рационално дистрибуирање на патиштата и намалување на обемот на земјени работи.
Подобрата длабочина обезбедува дополнителни опции.
  • Нема потреба од поправка по тешки мразови. Впрочем, мраз кристали формирани како резултат на недоволно затоплување може значително да го оштети цевката материјал.

Така, гледаме дека и покрај тоа што цената на дополнителен уред е прилично голема, заштедите што ги обезбедува поради својата функционалност повеќе од плати за тоа.

Собрание

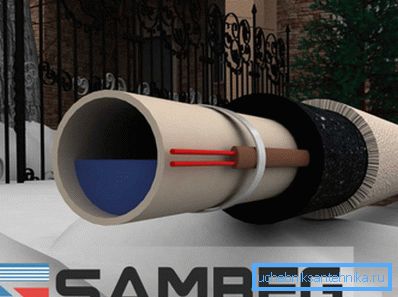

Ве молиме да се однесувате со ПВЦ греење со најголема грижа.

За да се создаде греење на водоводните цевки со сопствен кабел, прво треба да се пресмета загубата на топлина на системот со цел да се избере вистинската моќност.

Совет: во случај на полиетиленски и пластични цевки не може да се инсталира опрема со капацитет поголема од 15 W / m. Тоа може да ја оштети нивната структура.

Пресметка

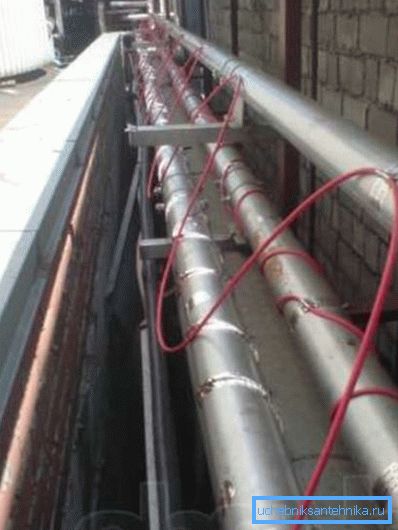

Каблите за греење со кабли мора да бидат рационални

Формулата за изнаоѓање на топлинска загуба:

Q = (2? 3,14? W? L? (Тextлегло) / Ln (D / dtr.nar))? 1,3, каде

Симбол Означување
Q Губење на топлина, W
W Индекс на топлинска спроводливост на изолација, најчесто 0,04 [W / m? ° C]
Л Должина на автопатот, м
тext Температура на водата во цевководот, ° C
тлегло Температура на околина, ° C
Д Надворешен дел земајќи ја предвид изолацијата, м
dtr.nar Надворешен дел исклучи изолација, m
1,3 Избраниот фактор на безбедност

Знаејќи ја вредноста на П, можеме да ја најдеме оптималната должина на жицата: Lкабина= Q / Pотчукувања. кабина, каде што ротчукувања. кабина - ова е густината на моќноста на жицата.

Натрупување

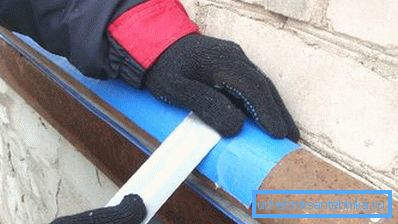

Фиксирање на грејниот кабел на метална цевка

При поставување и фиксирање на жицата, техничката инструкција подразбира почитување на некои правила:

  • Свитувањето на жицата не треба да биде повеќе од неговиот радиус, бидејќи тоа ќе доведе до појава на пауза.
  • Елиминирање на присуството на остри предмети во патот на поставување на жица, тие можат да ја оштетат изолацијата.
  • Испитај го гасоводот за протекување и друга штета. Ако се најдат, инсталацијата на кабелот е исклучена до завршување на поправката.
  • Не приклучувајте жица во мрежа, која е рана во ролна, што може да предизвика пожар и краток спој.
  • По инсталацијата на системот за греење, задолжително покријте го со топлинска изолација. Во спротивен случај, ќе го користите за да ја загреете течноста што не е внатре, туку земјата што го опкружува цевководот.

Заклучок

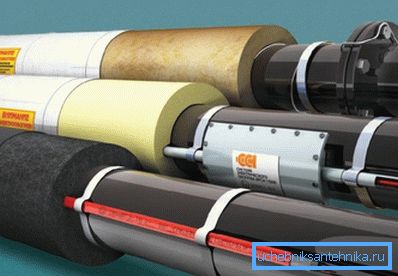

Цевките што се испорачуваат со грејни кабли нема да ве изневерат дури и во најтешките мразови.

Замрзнувањето на водата во цевките е полн со не само прекинување на цевководот, туку и нејзина штета. Најефективен начин да се избегне ова е да се инсталира греење со греен кабел.

Во овој случај, дури и локацијата на системот над нивото на замрзнување на почвата нема да биде критична. Пресметката на должината на жицата и неговите можности за инсталирање се наведени погоре.

Видеото во оваа статија ќе ви даде повеќе информации. Правилно се грижи за вашиот систем за вода.
