Греење колектор: намена, предности и инсталација

Колектор за греење е главниот јазол на системите за загревање на топлината, што е едно од најпрогресивните и најефикасните решенија денес. Ќе зборуваме за главните структурни карактеристики на колекторот за греење, размислете за видовите на чешла и дајте низа совети кои ќе ви помогнат да инсталирате колектор за греење со свои раце.

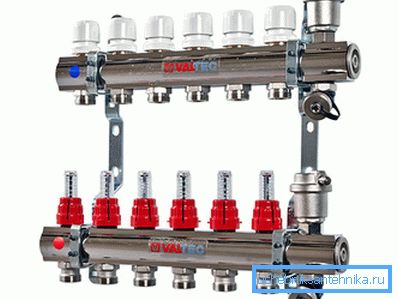

Колектор за системот за греење на приватна куќа.

Систем за греење на колектор-зрак

Колектор во системот за греење на радијалниот тип.

Размислете за греење колектор во врска со разгледувањето на радијалниот распоред на течноста за ладење, така што ќе биде полесно да се разберат неговите главни функции и предности.

Како што знаете, постојат три главни видови на цевки:

  1. Еден цевки дизајн. Овде радијаторите се поврзани во серија, односно течноста за ладење се доставува до првиот уред, потоа поминува низ батеријата и влегува во следната, постепено поминува низ целата кола и се враќа во котелот. Очигледно е дека по секој радијатор, водата се лади и батериите се загреваат нерамномерно;
  2. Две цевки шема. Ова решение обезбедува снабдување со вода преку една цевка, а излезот до втората, односно колото се состои од две линии, меѓу кои радијаторите се поврзани паралелно. Оваа шема ви овозможува поедноставно да ги загревате уредите;
  3. Зрак шема. Течноста за ладење се доставува до дистрибутивната единица (колектор на системот за греење), од каде доаѓа до секој радијатор преку посебна цевка, а потоа се враќа низ цевките за враќање, се собира со чешел и влегува во котелот. Така е можно да се постигне наједнакво распределување на топлина во собата.
Дијаграми за една цевка и две цевки.
Распоред на зраци.

Обрни внимание! Како што можете да видите, во радиалната шема има многу кола, по една за секоја батерија. Затоа, за нормално функционирање на системот, потребна е циркулациона пумпа која може да ги обезбеди потребните параметри на притисокот и циркулацијата на течноста за ладење.

Схемата на сноп овозможува да го загрева секој поединечен радијатор колку што е можно подеднакво, освен тоа, тоа овозможува да се прилагоди интензитетот на снабдувањето со топлина на секоја батерија.

Куќиште за преклопување за греење на радијаторите со навлаки и повратни чешми.

Исто така во оваа шема, можете да го исклучите секој уред без да ја менувате работата на целиот систем, а во високи згради можете да ги исклучите целите катови без да го прекинувате протокот на течноста за ладење на другите делови од зградата.

За да ги остварат овие предности, се користат колектори за греење, кои се вклучени во дистрибутивниот јазол во форма на пар уреди - корпа за добивање и враќање. Опремата на топлинските колекторски вентили, вентили за воздух и одвод, мерачи на проток и термостатски глави овозможува автоматско регулирање на температурните услови на секој поединечен уред за загревање.

Употребата на мерачи на проток овозможува прилагодување на протокот.

Обрни внимание! Најчесто таквите жици се користат при изградбата на системите за греење на приватни куќи и куќи, но оваа шема може да се примени и во стан со централизиран пренос на топлина. Треба да се запомни дека цевката најдобро се изведува под подот.

Друга предност на радијалниот изглед е способноста да се скрие гасоводот под основната платформа или во дебелината на подот. Често, оваа особена функција влијае на изборот на изгледот.

Во системот

Исто така, не треба да се спомене таков систем како "топол кат". Овде контурите не се поврзани со радијаторите, туку се поставуваат на посебен начин во подот за кошули за да се загрее.

Единствениот значаен недостаток на ова решение е високата цена на материјалите и работата.

Грејач чешел

Изградба

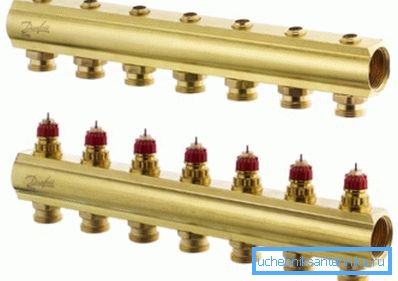

Греење колектор се состои од два чешли.

Чешел е цевка од три сантиметри или три чекори, дупките на краевите на кои се наведнуваат. Едниот крај е поврзан со водоводната линија за водоснабдување или одвод, а другиот е затворен со приклучок, отвор за проветрување и / или чешма за да се исцеди течноста за ладење од системот.

Со текот на времето, ќе можете да го отстраните капачето или славините и да додадете нови врски на чешел за да го проширите системот за греење или да го поврзете "топол под".

Чешката може да се прошири со нови врски или да се удави.

Покрај тоа, цевката е опремена со славини за поврзување на цевките за загревање и приклучоци за монтирање контролни вентили. Како по правило, делот за испорака е опремен со вентили за мерење на проток, кои го регулираат протокот и вратениот дел - со термички глави, кои ја мерат температурата на водата за враќање и, доколку е потребно, ги отвораат или затвораат мерачите на проток.

Арматура за мускулести чешми.

Обрни внимание! Цевководот е возможен со едноставно прилагодување на крановите: во овој случај, контролата се изведува рачно. Мора да се инсталираат кранови, тие се потребни за да ги исклучат уредите од мрежата за да ги поправат или заменат дефектните делови.

Едноставен дистрибутивен колектор.

Во случај на едноставно поврзување со кранови, не се потребни приклучоци за фитинзи, така што чешел може да има поедноставен дизајн. Разновидноста на дизајни ќе се дискутира во следниот дел.

Видови

Грејни котли може да варираат во однос на опремата, материјалите и дизајнот на чешла.

Постојат различни модели на дистрибутери, кои се разликуваат во комплетот на мускулест, материјали, производители и дизајн. Исто така, може да има разлики во зависност од намената на уредите.

Најефективен и сигурен бренд модели кои се опремени со сите потребни уреди и опрема.

Составот на таквите производи може да вклучува:

  • Се хранат и обратни чешли. Како по правило, изработени од високо квалитетен месинг или нерѓосувачки челик;
  • Циркулациона пумпа;
  • Мерачите на проток на давателот на дистрибуција;
  • Термостатски глави на собирниот јазол;
  • Mayevsky воздух вентил или допрете за евакуација на воздухот од системот;
  • Кран за одвод на течноста за ладење;
  • Манометар за контрола на притисокот;
  • Загради или друг монтиран хардвер;
  • Се наведнува за поврзување на жици.
На фотографијата е прикажан корпоративен колектор за греење на ладилникот.

Обрни внимание! Марка модели се собраа и опремени со сите карактеристики на опремата и дизајнот на чешел. Како по правило, деталите за таков систем се дизајнирани едни за други и работат најефективно во оваа заедничка конфигурација.

Цената на високо-квалитетни собранија од водечките компании може да достигне 20-30 илјади рубли. Ако ова е премногу скапо за вас, можете да користите поедноставни и поевтини уреди.

Поевтин вид на дистрибутер.

Помала комплексна варијација е стаклената месинг цевка со полу-инчни жичани конекции. Делови за добиточна храна се опремени само со приклучоци, а на задниот чешел има слотови за инсталирање на термостати или мерачи на проток. Изборот и монтажата на вентилите ќе треба да се извршат самостојно.

Сепак, ова не е најлесната опција, исто така има и кинески производи:

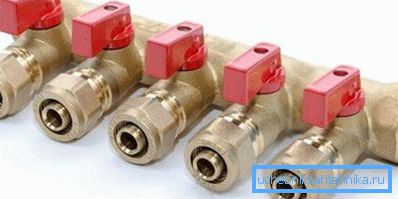

Модерен модел со кранови.

Дури и поевтино ќе се плати модел со контролни вентили произведени во Кина. Постојат можни проблеми поврзани со влошувањето на заптивките и истекувањето во областа на склопот на вентилот. Заменувањето на фоки често е тешко или невозможно поради обликуваниот дизајн на производите.

Можете исто така да најдете пластични модели на вентили. Тие се разликуваат по ниски трошоци и прилично добар квалитет, но нивната сигурност е дискутабилна. Бидејќи не постојат веродостојни статистички податоци и оперативно искуство, време е да се каже за издржливост.

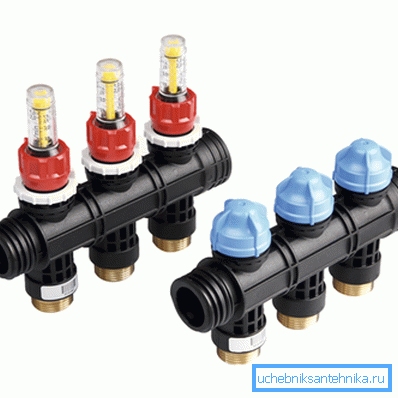

Пластични производи за дистрибуција на колекторско греење.

Конечно, можете да соберете полипропиленска конструкција за дистрибуција со прислушување на стапалата во армирана цевка од околу сантиметар. Ова е најевтин и најлесниот начин, но неговата сигурност има тенденција кон негативни вредности, што овозможува да се нарече такво решение привремено.

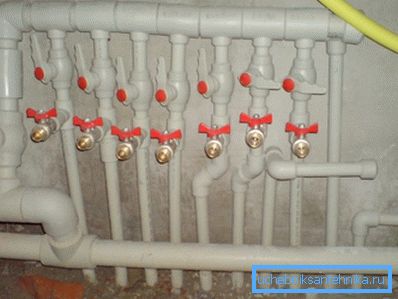

Дистрибутер на полипропилен - најевтина и несигурна опција.

Обрни внимание! Во случај на ограничен буџет, не треба да заштедите при загревање, подобро е да ги намалите трошоците за завршување или внатрешни задоволства, бидејќи несреќа со истекување на вода што врие ќе чини многу повеќе, а декорацијата ќе претрпи прво.

Собрание

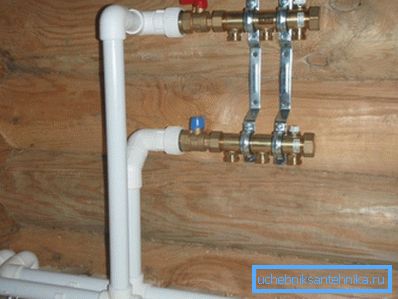

Размислете за редоследот на монтажа.

Инсталирањето на колектор за греење започнува со вградување на умира на заградата. Потоа отшрафете ги приклучоците и инсталирајте го отворот за проветрување и вентилот за одвод.

Потоа ги отстрануваат капките од приклучоците и ги монтираат мерачите на проток за протокот и ги поставуваат термостатите на повратниот проток. Ако пумпата не е инсталирана првично, таа е инсталирана.

Пумпата обично се става на линијата за враќање.

После тоа, држачот е монтиран на ѕид или во дистрибутивен кабинет. Кога комплетот е составен и инсталиран, поврзете радијаторски цевки или контури на топол под. На крајот, главните цевки се поврзани и системот е врзан со посебна пумпа.

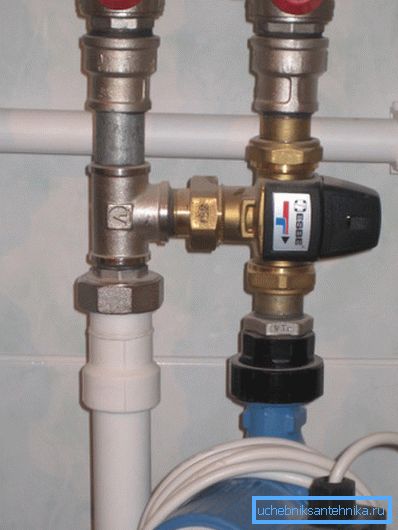

За да се намали температурата на водата во топол кат користејќи мешачка единица.

Обрни внимание! Оваа инструкција не е конечна и може да варира во зависност од употребената опрема и конфигурацијата на системот.

Заклучок

Греењето на колекционерот е најпрогресивната шема за греење на водата на просториите. За нејзино спроведување, се користат разни модели на дистрибутери, од кои најефикасни се брендирани европски производи со комплетен сет. Видеото ќе ви помогне подобро да ја разберете оваа тема.
