Греен кабел за цевки: 3 вида уреди за активно греење и нивна

13-03-2018
Цевки

Кабелот за греење со вода за цевки може да биде одлично решение во ситуација кога е потребно да се заштитат нивните содржини од изложеност на ниски температури. Се разбира, работата на ваквите системи бара прилично големи количества електрична енергија, но во некои случаи таквите трошоци се сосема оправдани.

За да може да се движите низ целата разновидност на кабелски производи и правилно да ги примените избраните модели, во следните делови ќе ги обезбедиме најрелевантните информации за оваа тема.

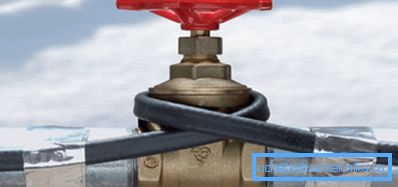

Активен систем за греење

Заштита од ладна цевка

Поставувањето на цевководи на отворено и во незагреани простории (во тавани, подруми и сл.) Мора да бидат придружени со мерки за заштита од ниски температури. Факт е дека во ладна течноста се замрзнува, а тоа, пак, може да доведе до целосна или делумна блокада на цевката, а понекогаш и до нејзино прекинување.

За да се спречат ваквите проблеми обично се користат на следниве начини:

  • Можете да поставите цевки под земја замрзнување. Како по правило, во умерена зона на длабочина од околу 1,5 m, позитивната температура се одржува дури и во тешки мраз, така што нема потреба да се грижите за замрзната вода.

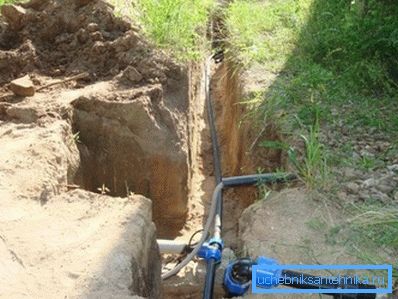

Слики од цевки поставени во длабокиот ров

Обрни внимание! Во северните региони, цевките треба да бидат погребани многу посилни, а во зона на мраз, овој метод генерално не е применлив.

  • Со отворен слој, како и кога се става на плитка длабочина на комуникација облоги изолациски материјали. Најчесто се користат стаклена волна или покривки од минерална волна, но неодамна станаа популарни пенистички полистиролошки конструкции.
  • Конечно, на површината на цевководот (или внатре во него) може да се инсталира специјален кабел за да се гарантира заштита од замрзнување.. Со текот на електричната струја, овој кабел се загрева, давајќи значаен дел од топлината на цевката и неговата содржина.

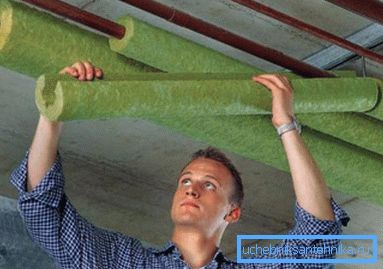

Инсталација на изолациски капаци

И покрај доволната комплексност во спроведувањето и високите трошоци, третиот метод е најефикасен. Поради оваа причина, се користат кабли за греење со кабли, каде се зголемуваат барањата за стабилноста на системите за водоснабдување и канализација.

Типови на кабли

Отпорна

Наједноставниот систем кој се користи за одржување на оптималната температура на цевководот е отпорен кабел.

Неговиот дизајн ги вклучува следните елементи:

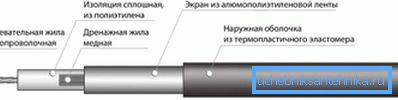

Дијаграм на уред за резистивни грејачи
  • Нихром слободен проводник со фиксен отпор. Со текот на тековната загрева, што е главен извор на топлина.

Обрни внимание! Во зависност од бројот на овие проводници, се разликуваат единечни и двојадрени модели.

  • Фотополимерна изолација која го штити проводникот од колото и обезбедува пренос на топлина на плетенка.
  • Плетенца изработена од бакарна жица која ја извршува функцијата на рамномерна распределба на избраната проводна резиденцијална топлина. Тоа исто така може да биде слој за заштита.
  • Надворешна изолација со добра топлинска спроводливост. Спречува корозија на бакар и нихром делови, сигурно ги заштитува од влага и атмосферски влијанија.

Клучната карактеристика на резистивниот кабел е тоа што се вклучува и исклучува со користење на посебен термостат. Функциите на овој уред се регулираат во автоматски режим според отчитувањето на инсталираните температурни сензори.

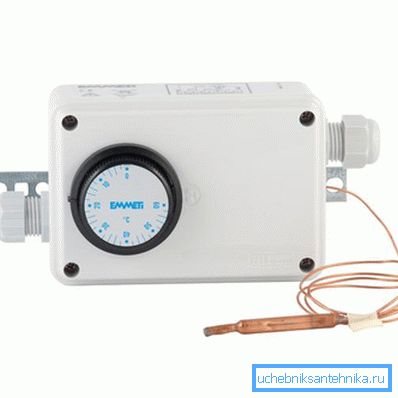

Термостат со внатрешен сензор

Присуството на термостат и температурни индикатори го прави системот доста ранлив. Кога барем еден од овие јазли е исклучен или не успее, кабелот оди во режим на непрекинато работење, и како резултат на тоа, брзо не успева поради прегревање.

Саморегулирачки

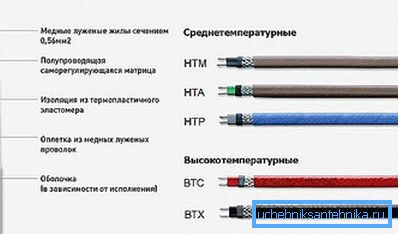

Изглед и обележување

Горе опишаните недостатоци се лишени од саморегулирачки системи за греење на цевките:

  • Како и кај резистивните кабли, изворот на греење се проводни жици од нихром или слични легури.
  • Вените се ставаат во изолационите канали на полимери со висока термичка спроводливост.
  • Полупроводничка матрица се наоѓа помеѓу каналите, во зависност од температурата: колку повеќе се загрева, во неа се формираат помалку проводни патеки.
  • Така, прилагодувањето на кабелот се врши автоматски: кога цевката се лади, матрицата интензивно ја спроведува струјата, а проводниците се загреваат повеќе. Колку е повисока температурата се зголемува, толку е помал карактеристиките на проводниците на кабелот, така што ризикот од прегревање и топење на проводниците е минимизиран.

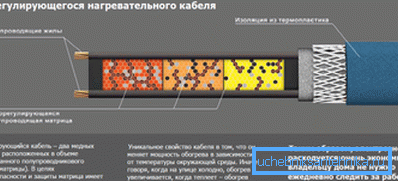

Уредот и принципот на саморегулирачкиот проводник

Обрни внимание! Дополнителен пол на таков систем е отсуството на термостат и сензори.

Клучниот недостаток на саморегулирачките грејачи е нивната релативно висока цена (околу 200 рубли за тековен метар). Сепак, сигурноста на системот обично ги компензира таквите трошоци.

Внатрешна

Посебна група уреди се состои од внатрешни кабли.

За разлика од попопуларните отворени, тие се поставени директно во шуплината на цевката и се карактеризираат со многу поголема ефикасност поради минимизирање на загубите на топлина.

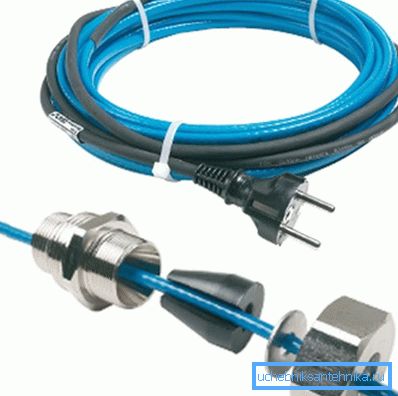

Греен кабел за снабдување со вода во внатрешноста на цевката со приклучок за поврзување со мрежата и сет на монтажни ракави
  • Како главен извор на топлина, специјален саморегулирачки греен кабел обично се користи за вградување во цевката. Ваквите модели се опремени со густа изолација со добри својства за заштита од влага, што им овозможува да ги заштитат металните проводници и умираат од колото.
  • Резистивни модели исто така може да се користат за внатрешна инсталација, но ова е исклучок, а не правило.
  • Во прилог на самиот кабел, специјалните спојки и жлезди за инсталација на гасоводот обично се вклучени во комплетот за систем за греење.
  • Уредот се напојува од 220V мрежи. Понекогаш упатството препорачува да ги поврзете проводниците преку непрекинато напојување со цел да ги задржат во работна состојба за време на прекин на струја.

Инсталација техники

Надворешна инсталација

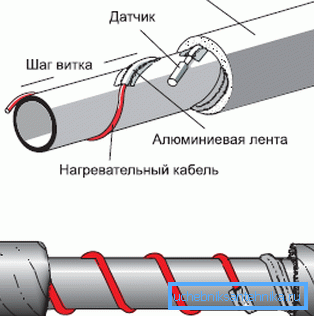

Лиење диригент

И надворешните и внатрешните проводници можат да се инсталираат рачно.

Всушност, инсталацијата не претставува никакви посебни тешкотии - само треба да следите неколку едноставни правила:

  • За приватни куќи, ние избираме модел со моќност од 30 до 60 W / m - во умерената зона, тоа едноставно не е потребно повеќе.
  • Исчистете ја цевката од нечистотија, прашина и 'рѓа. За најефикасен пренос на топлина, ни треба проводник цврсто да се вклопи во металот или пластика.

Совет! Ако цевката за полимер се загрева, пред да ги инсталирате елементите за пренос на топлина, цевката треба да се завитка со материјал со фолија. Значи топлината ќе се дистрибуира повеќе рамномерно, а ризикот од топење ПВЦ или полипропилен ќе се сведе на минимум.

  • Кабелот го поставуваме по цевката (со праволиниска или брановидна линија) или ветер спирала од него во чекори до 40 см. Кога ги употребувате резистивните модели, ние во никој случај не дозволуваме проводниците да се сечат: тие ќе издуваат многу брзо на контактната точка.
  • На секои 20 сантиметри го фиксираме проводникот со помош на метализирана леплива лента или специјален завој кој е отпорен на топлина.
  • За да се намали загубата на топлина, ние го лепевме кабелот на врвот со алуминиумска лента на база на полимери, по што го преклопуваме со јаглеродна изолација.

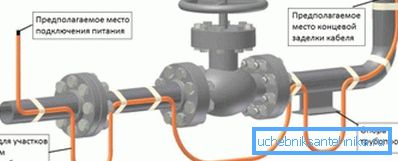

Инсталација на индустриски гасовод

Внатрешна инсталација

Внатрешната инсталација е малку посложена:

  • Избираме модел чија должина одговара на должината на сегментот на загреана цевка. Тука е неопходно да се земе предвид дека диригентот не треба да минува низ вентилите и да ја планира инсталацијата со овој факт.

Совет! Таквите системи можат да се користат само во цевководи со внатрешен дијаметар од 20 mm и повеќе.

  • Ние сечеме на соодветна пресек во цевката на влезната точка на кабелот.
  • Проводникот го добиваме во цевката, осигурувајќи дека грејниот дел е целосно скриен во луменот.
  • Поправете го уредот во маската со помош на вклучените делови и адаптери.
  • Ние го поврзуваме греачот со електричната мрежа со приклучок или табла.
Дијаграм за внатрешна инсталација

Ако се користи саморегулирачки кабел, тестот може да се изврши во секоја ситуација. Но, пожелно е да се тестираат резистивни модели и да се користат само при полнење на сите цевки со вода, инаку ризикот од прегревање значително се зголемува.

Заклучок

Применувајќи го грејниот кабел за цевки (како што понекогаш се нарекува и греен кабел), ја спречуваме замрзнувањето на водата во зима. И тоа значи дека ниту намалувањето на притисокот, ни налетите на водоснабдување и отпадна вода нема да биде ужасно за нас дури и во најтешките мраз. Можете да дознаете повеќе за принципот на работа и начинот на инсталирање на опишаните уреди во видеото во оваа статија.
