Греен кабел за одвод

Во зима често се појавува замрзнување на покривот и топи вода се топи и се замрзнува за да се формираат висатчиња. Но, ова не само што ги загрозува несреќите, водата замрзната во олукот може да ја уништи, бидејќи водата се шири кога се замрзнува. Немојте да се изненадите ако видите на ладен зимски ден дека вашиот дренажен систем се распрснува. Во овој случај, потребно е да се продолжи со поправката, а тоа, пак, ќе доведе до непредвидени отпадоци.

Пред почетокот на студениот зимски период, треба да се внимава да не се појават такви проблеми. Но, што може да се направи така што течноста во дренажните системи не се замрзнува и не се формираат icicles? Ќе мораме да го организираме одводот за греење. Ова не само што ќе го чува непроменето, туку и ќе ги заштити вас и вашето домаќинство од несреќи. Ова ќе ви помогне грејниот кабел за одводнување. Ајде да дознаеме кој кабел за одвод е подобар за избор, и како можете да го направите греењето на целиот систем со свои раце.

Од каде се појавуваат мраз и icicles

Од каде доаѓа мраз на покривот, бидејќи во зимско време не дожд, и никој не истура вода на покривот одозгора. Два фактори влијаат врз создавањето на мраз.

Температурна разлика ден и ноќ. Особено овој фактор има ефект во раниот период на пролет, кога во текот на денот снегот е под влијание на топлината на сонцето, и се топи на покривот, постепено се влева во системот за одводнување на водата. Со почетокот на ноќта, температурата на воздухот се менува, достигнувајќи точка под нулата, поради што топењето на вода почнува да замрзнува. Ова е како мраз се формира во олуците и цевките. Истото важи и за покривот на покривот кога лековите висат од неа. Совет дека целата конструкција на мозоци не е дизајнирана да издржи дополнителна тежина. Ако не се распрсне во одреден дел од експанзијата, лесно може да се скрши, не можејќи да ја издржи тежината на мразот. Во овој случај, треба целосно да го промените.

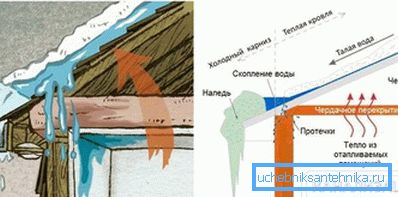

Ефектот на "топол покрив". Често, програмерите прават покриви или топол сведување. Ако покривот е слабо изолиран, може да дојде до загуба на топлина. Излезе дека дури и во зима, кога температурата е под нулата, снегот почнува да се топи, бидејќи просторијата се загрева и, иако малку, покривот на покривот се загрева. Па, тогаш шемата е иста како и во првиот случај: кога тече надолу, водата се лади, а потоа се замрзнува повторно. Последиците се исти. Но, во овој случај, инсталацијата на грејниот кабел во дренажните цевки не го елиминира самиот проблем, туку само последиците: формирање на мраз и мразоци. Подобро е, се разбира, да го реши самиот проблем, а не симптом, со затоплување на покривот.

За да се спречи покривот да се загрее во зима, професионалците советуваат да направат таканаречен ладен покрив кога вентилираното сведување не се загрева внатре. Друга работа е правилно да се изврши кровната торта, при што изолацијата е избрана со доволна дебелина и постои вентилационен јаз. Сепак, не е 100% гаранција дека проблемот ќе биде целосно решен. За сигурност, подобро е да се врши греење на системот за одводнување. Но, се поставува прашањето, кој кабел е подобро да се избере?

Избор на кабел за греење

За да се спречи формирање на мраз на настрешниците и во системот за одводнување, користете грејни кабли, кои во наше време се здобиваат со зголемена популарност. Но, како да изберете таков кабел, така што ефикасно ќе ја извршува својата задача и е економичен? За почеток, треба да се забележи дека на пазарот има два вида грејни кабли кои се погодни за греење на одводни канали:

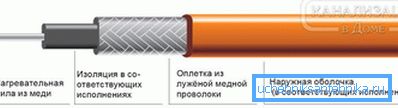

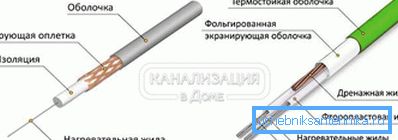

1. Отпорен кабел. Изгледа како едноставен кабел, кој се состои од метален проводник покриен со изолација. Особеноста на кабелот е тоа што има постојан отпор, постојана температура за греење за време на работа и постојана моќност. Греењето на елементот се случува со поврзување на кабелот со затворено коло на електрична енергија, односно, работи од штекерот.

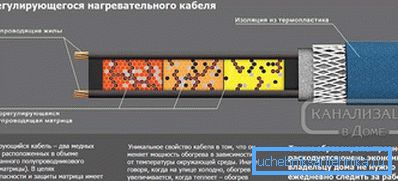

2. Саморегулирачки кабел. Овој тип има огромен потенцијал за греење на системот за наводнување на покривот и за одводнување на вода. Тоа е повеќе технолошки отколку резистивни, и се состои од матрица (елемент за греење саморегулирање), внатрешни и надворешни изолациски школки и заштитна обвивка. Особеноста на таков кабел е дека матрицата реагира на температурата на околината и, кога температурата е спуштена или зголемена, го менува степенот на неговото загревање.

При изборот на кабел за греење, мора да ги земе предвид спецификите на работењето, бидејќи тоа ќе биде засегнато од надворешното опкружување и негативните температури. Обрни внимание на надворешната полимерна обвивка на производот ја задржува својата сила и затегнатост во различни услови. Каблите треба да ги имаат следните карактеристики:

• Работајте со висока влажност. Влијанието на влагата, која секогаш ќе биде присутна, не треба да влијае на перформансите на целиот систем за греење. Треба внимателно да ги изолирате кабелските врски за да бидете сигурни дека тие се тесни.
• Висока механичка сила. Важен индикатор, бидејќи надворешната заштитна обвивка ќе биде предмет на разни надворешни влијанија: ова е тежината на снежното капаче, град, птици кои сакаат да го врежаат кабелот итн. Школка мора да ги издржи сите оптоварувања, зачувувајќи ја нејзиниот интегритет.

Секој од двата вида на кабли може ефикасно да врши греење на канализацијата и покривот, бидејќи секој од нив има свои карактеристики, предности и недостатоци. За да ја олесниме задачата за избор на производ, да ги разгледаме овие карактеристики.

Отпорна или саморегулирачка

Принципот на работа на резистивни модели е дека кога е вклучен, електричната енергија се претвора во топлинска енергија. Главната разлика на овие кабли е нивната достапна цена и сигурност за време на работењето. Факт е дека дизајнот на кабелот е доста едноставен. Постојат модели на едно јадро - пониска моќност и силна - со зголемена моќност. Најчесто, овие проводници се изработени од бакарна жица. Меѓутоа, така што за време на работата не предизвикува електромагнетно зрачење, се обезбедува специјална оклопна обвивка. Таа, исто така врши функција на заземјување на жица. За заштита на жиците од надворешни влијанија и спречување на кратки кола, се обезбедува надворешна полимерна обвивка.

Благодарение на силата на електричната струја што поминува низ проводниците, површината на кабелот се загрева, како резултат на што ја дава топлината на надворешното опкружување, во нашиот случај, до цевката и пресекот на покривот за да се топи снегот. Ајде да размислиме и за некои карактеристики на работењето на овие грејни елементи:

1. Максималната должина на таков кабел е околу 200 m.
2. Сечењето на кабелот, повторно поврзувајќи го, е забрането, бидејќи тоа може да влијае на неговите перформанси. Се препорачува однапред да ги извршите сите пресметки, да ги дознаете вкупните снимки што ви се потребни и да ја одберете оптималната должина на цврстиот кабел.
3. При купувањето е многу поефикасно да се купи комплетен сет одеднаш, во кој не постои само самиот кабел, туку и контролни уреди и прицврстување.

Овие кабли имаат некои значајни недостатоци. Една од нив е високата потрошувачка на електрична енергија, што ќе влијае на вашите сметки за комунални услуги. За да се обезбеди добро загревање, потребни ни се модели чија номинална моќност се движи од 100 до 180 W / m. Друг значаен недостаток е тоа што условите во кои различни делови од кабелот можат да се лоцираат се разликуваат. Некоја област може да биде во воздух, друга под лисјето, третата под снегот итн. Но, пречката е дека преносот на топлина од целиот кабел е ист. Затоа, за да се топи снегот потребна ви е одредена количина на топлина, која ќе биде потрошена во други области кои не бараат такво затоплување. Излегува дека греењето на покривот и одводот, носите некои загуби и греењето е неефикасно.

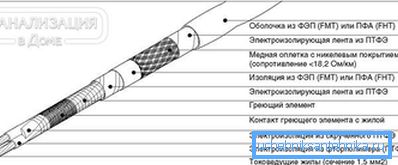

Алтернатива е еден вид такви кабли со зонално загревање на кабелот. Поради дизајнерските карактеристики, греењето на кабелот не се појавува преку неговата површина, туку само во одредени области. Друго решение е да се изберат кабли со различни отпори.

Совет! Просечната цена на овие производи главно зависи од нивната конфигурација и моќ. На пример, најчестиот кабел без дополнителна опрема може да се купи за 100 рубли за 1 м.

А сосема поинаква работа е само-регулирачки кабел. Оваа опција е многу поекономична и попрофитабилна. Таа е идеална за греење на каналите, бидејќи главната предност на кабелот е тоа што троши помалку енергија и ја регулира моќта на струјата, во зависност од температурата на околината. Таа, исто така се состои од две проводни жици, создавајќи резистивни ефекти. Само овие жици се поврзани со посебна матрица, која реагира на температурни флуктуации. Колку е пониска температурата, толку повеќе кабелот се загрева и обратно.

Но, постои еден значаен нијанс кој се однесува на греењето на одводот со овој кабел. Главниот недостаток на таквите кабли е нивната висока цена, така што инсталирањето таков кабел за одводни канали е многу скапо. Зошто? Бидејќи во зима температурата на околината секогаш ќе падне под нулата. Излегува дека кабелот ќе работи деноноќно со максимална моќност и практично нема можност за саморегулација. Како резултат на тоа, во однос на функционалноста, ефективноста на таков кабел се сведува на традиционален резистивен кабел, но само неколку пати сте платиле за него.

Сепак, ова може да се коригира ако дополнително купите единица за прилагодување за силата на влезната струја. Ако ја префрлите таков уред со сензор за температура, тогаш самостојно можете да ја нагодите грејната моќ, во зависност од надворешната температура на воздухот, што ви дава посебни можности.

Карактеристики Саморегулирачки кабел:

• голема вредност. Средни модели чија моќност е 15 W / m. ќе ве чини од 210 рубли за 1 метар;
• безбедност и сигурност;
• економичност и едноставност;
• Со текот на времето, полимерската влошка ќе се сруши, бидејќи има одреден број работни циклуси. После тоа, степенот на тековната спроводливост значително ќе се намали.

Со оглед на сите фактори наведени погоре, можете да одлучите кој греен кабел сакате. Сето тоа зависи од вас и од вашата желба. Професорите препорачуваат комбинирање на саморегулирачки кабли со резистивни, а потоа ќе се зголеми ефикасноста и квалитетот на греењето. На пример, резистивни кабли може да се користат во кровниот дел, кои имаат постојана температура и ефикасно го загреваат навесата од снег и мраз. Но, саморегулирачките кабли може да се монтираат во системот за одвод во олуците.

Совет! Ако зборуваме за пресметка на моќноста и потрошувачката на енергија на кабли, тогаш за резистивни модели најдобра опција се производите чија моќност е 18-22 W / m. При изборот на саморегулирачки кабли, обрнете внимание на моделите од 15-30 W / m.

Совет! Размислете за фактот дека ако вашиот систем за одводнување е направен од полимерни материјали, тогаш максималната моќност на таквите кабли е 17 W / m. и не повеќе. Инаку, постои ризик од наводот да може да се оштети со прекумерна топлина.

Се што треба да направите е да го пресметате точниот износ на материјал и да го купите во продавницата.

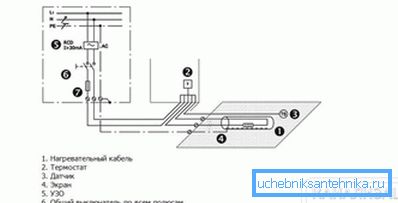

Компоненти на системот за греење за одводнување

Треба да знаете дека во прилог на директно греење кабли, системот за греење вклучува и други компоненти:

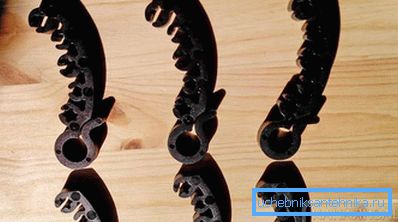

1. Крепежи за фиксирање на каблите во место.
2. Контролна табла Овој уред вклучува: трифазен прекинувач, заштитно средство за исклучување на системот со чувствителност од 30 mA, четириполен контактор, еднополен прекинувач за секоја фаза, прекинувач за термостатот и аларм.
3. Компоненти на дистрибутивната мрежа: енергетски кабли кои ги напојуваат грејните кабли, сигнални кабли што ги поврзуваат сензорите на термостатот со контролната табла, кутии за жици и спојки за да обезбедат затегнатост на сите конекции.

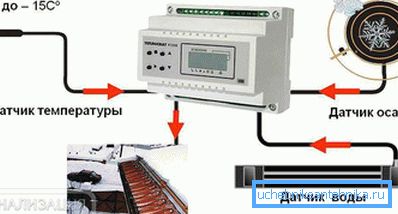

4. Термостат За да се регулира функционирањето на целиот кабелски систем за греење, можете да користите два вида уреди: термостат директно, кој го придвижува системот во даден температурен опсег, и метеоролошка станица. Разликата на временската станица е дека покрај поставениот температурен опсег, може да го контролира присуството на врнежи и неговото топење на покривот. Во неговиот состав не постои само сензор за температура, туку и сензор за влажност. Некои модели имаат сензор за влажност и сензор за температура внатре.

Работата е дека кога во кабелскиот систем се користи конвенционален термостат, ќе мора да ја следите ситуацијата: ако има покриви на врнежи, стартувајте го системот рачно, а ако не, исклучете го. Благодарение на метеоролошката станица, целиот процес на работа може лесно да се автоматизира и уредот може да се одложи за да се исклучи. Но, сепак, ако зборуваме за цената, попрофитно е да купиме термостати и да ја направиме целата работа рачно. Сега ајде да научиме како лично да го монтираме тој систем.

Техничка инсталација на системот за греење

За почеток, да видиме во кои зони треба да се постават грејните кабли за системот за одводнување на водата. Ова се главно места каде што се топи вода, и области каде што се формира мраз. Кои се овие места:

1. Олуци. Задолжително е да се постават грејните кабли во каналите во една или повеќе нишки по целата должина.

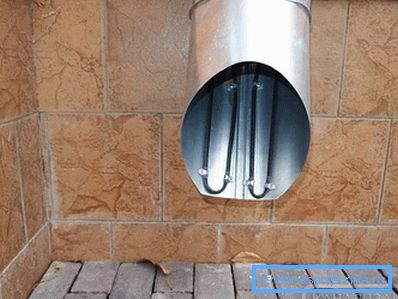

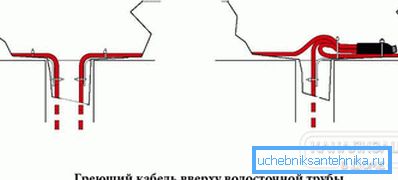

2. Одводнување цевки, издувни гасови од олуците. Дополнително, неопходно е да се зајакнат кратерите и излезот од цевките, каде мразот најчесто се формира. Обично две цевки на кабелот се ставаат во самата цевка.
3. Кровни ендова. Кабелот е поставен и надолу. Должината е избрана најмалку 1 m од почетокот на настрешницата, но се препорачува да го направите ова со 2/3 од вкупната должина на долината.

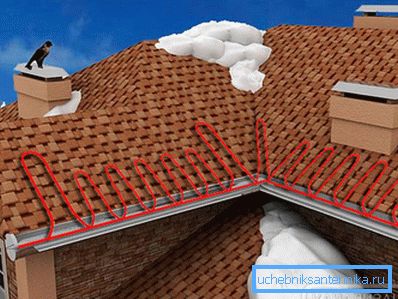

4. За да се спречи формирање на мраз и мраз на стреата на покривот, жиците се наредени со помош на методот "змија". Оваа шема вклучува поставување на грејниот кабел долж работ на корнизот. Треба да се има на ум дека на тврди површини чекорот на змијата зависи од мноштвото на моделот и од меките кровови, во зависност од моќта што кабелот ја дава за метар квадратен. Висината на таков триаголник е избрана така што на површината која се загрева не се формира студена зона. Инаку мразот може да се појави на такви места.
5. Капелник на линијата на одвојување на течноста. Неопходно е да се зацврстат една или две нишки, во зависност од големината и дизајнот на капењето.

И сега ајде да погледнеме детално како да го опремиме дренажата на системот за греење на каблите. Мора да го инсталирате системот во согласност со следните правила:

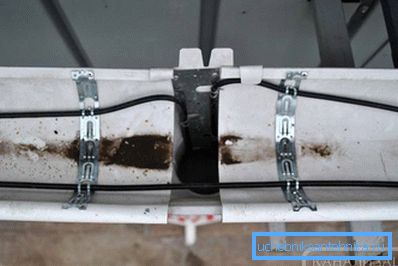

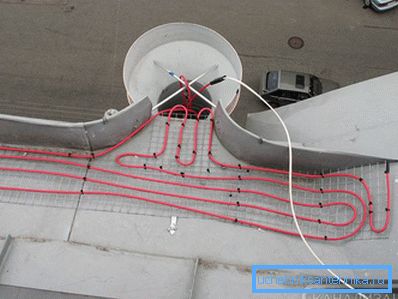

1. За да го поправите грејниот кабел во олуците, треба да користите посебна монтажна лента. На ленти на лента, инсталиран низ, безбедно држи кабел на олук. Чекор за монтирање на лента за различни кабли е различен. На пример, саморегулирачкиот кабел треба да биде фиксиран во чекори од 50 см, а резистивниот кабел е 25 см. Лентата е фиксирана на цевката со навртки, а за да не се скрши затегнатоста, овие места се третираат со заптивната смеса.

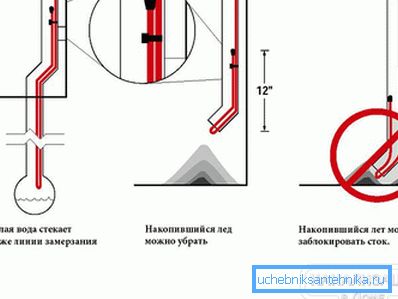

2. Кај цевките за одвод, каблите се фиксираат со монтажна лента или цевки за термомаска. Во случај кога висината на цевката е поголема од 6 m, се препорачува кабелот да биде дополнително поврзан со метален кабел во изолациска обвивка за да го пренесе целиот товар на него.
3.
   Во инката и на крајот на цевката, грејните кабли се прицврстени со истата монтажна лента со навртки.
4. Во материјалот за покривање, кабелот мора да се поправи со монтажна лента на заптивната смеса. Постои уште една опција: во мек покрив, прицврстувањето се јавува поради посебни SLT-C клипови, кои се прицврстени со завртки или нокти на покривот. Но, постои можност покривот да почне да протекува, така што сè мора да биде запечатено со силиконски заптивки. Во металниот покрив како клипови се прикачени на ребрата.
5. Пред одредување на елементите на системот за греење, мора да ги испитате сите места за инсталација. Тие не треба да бидат туѓи предмети, остри рабови можат да го оштетат кабелот.
6. Кабелните делови треба да бидат проверени за усогласеност со нивната должина на грејната зона.
7. Ако за време на проверката се покажа дека кабелот е премногу долг или не е доволно долг, делот мора да се сече, отстрани или додаде, да се пригуши, да се прошири и да се обезбеди.
8. После тоа, потребно е да се инсталираат кутиите за монтирање, да се подигнат и да се пресмета изолациониот отпор на деловите.
9. Следно е поставувањето на сензорите на термостатот, се поставуваат сили и сигнални кабли.
10. Следната фаза е инсталација на контролниот панел.
11. Отпорот се мери, а сигналните и кабелските сигнали ѕвонат.
12. За сигурност, потребно е да се провери дали уредот за заштита при исклучување функционира.
13. После тоа, останува само да се прилагоди термостатот на саканиот температурен опсег и да се изврши тест за целиот систем.

Тоа е сè, сега се загрева вашиот одвод и настрешницата на покривот, што ќе ви овозможи да го решите проблемот на замрзнување на водата во овие места, како и формирање на снег и мразоци. Бидете внимателни правете ја целата работа на висина. Користете сигурна скала или скеле.
