Гасоводот поддржува - видови и карактеристики

Поддршките се неопходен елемент на системите за гасоводот. Факт е дека дури и врската со највисокиот квалитет на цевки многу брзо ќе стане неупотреблива ако структурата не е сигурно прицврстена. Потоа, разгледуваме какви видови на овие производи постојат, како лизгачките потпори за цевките се разликуваат од фиксните цевки и во кои случаи се користат.

Подршка на цевката

Општи информации

Веродостојноста на нафтоводот зависи од многу фактори, како што се:

  • Климата во која системот работи;
  • Тежина на системот;
  • Надворешни вибрации и многу повеќе.

Поддршката се користи за намалување на негативното влијание на повеќето од овие фактори.

Најчесто се користат во следниве индустрии:

  • Атомски и термоцентрали;
  • Автопат за транспорт на нафта и гас;
  • Технолошки вредносни системи;
  • Сите видови на инженерски дизајни.

Според ГОСТ 36 146 88 дијаметарот на производот може да биде од 18 до 1620 милиметри. Типот на метал за нив е избран во зависност од карактеристиките на линијата и самиот производ.

Најважниот материјален услов е способноста да се издржат тешките товари.

Подвижни носачи

Сорти според видот на дејството

Сите постоечки типови на поддршка се поделени во два вида - мобилни и стационарни. Изборот на видот на дел зависи од работните услови на линијата и неговиот тип. Понатаму, ќе дознаеме повеќе за карактеристиките на двата вида (прочитајте го и написот за цедење: технологија и специјални алатки).

Подвижен

Овие елементи се користат за организирање на теренски и надземни системи. Меѓу нив и цевките се посебни компензатори.

Нивните главни функции се како што следува:

  • Намалување на влијанието на нестабилна температура на цевките;
  • Намалување на различни вибрации;
  • Намалување на ефектите од падот на притисокот во цевките.

Најчесто, овие делови се користат во северните региони, кои се карактеризираат со брзи промени во температурата. Главната карактеристика на подвижните елементи е тоа што тие се способни да преземаат само вертикални товари, но во исто време не го спречуваат хоризонталното поместување на цевките, кои се јавуваат како резултат на екстензии на температурата.

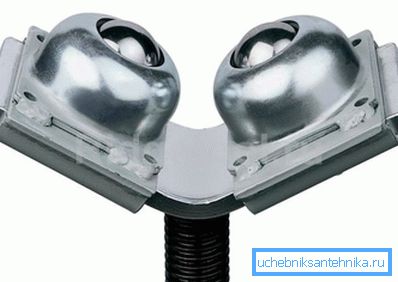

Бол систем

Подвижни делови се од неколку типови:

Стегање и лизгање Се користи за системи кои се подложни на деформација поради температурни ефекти.
Шалтер Тие се инсталирани на врти на автопати, бидејќи обезбедуваат негово слободно движење.
Пролет Дизајниран за заштита на патиштата од вибрации.

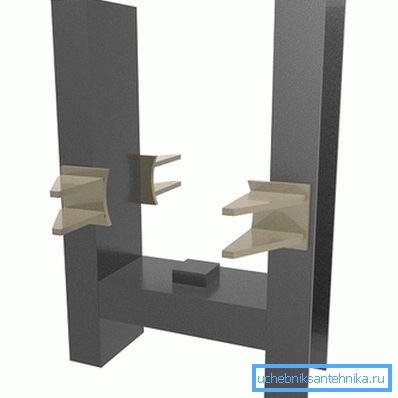

Фиксиран систем за фиксирање на цевки

Стационарен

Може да се користи и при поставување на земјиште и подземни цевководи. Бидејќи не е тешко да се погоди од името, тие ги фиксираат цевките во вертикална и хоризонтална положба.

Класификација според конструктивни карактеристики

Во зависност од технологијата на инсталација и конструктивните карактеристики, деловите за кои станува збор се класифицираат како:

  • Заварени куќишта;
  • Стегач за клешти;
  • Бездизел;
  • Шилд;
  • Конструкции на стрмни кривини.

Следно, внимателно разгледајте ги сите нивни видови.

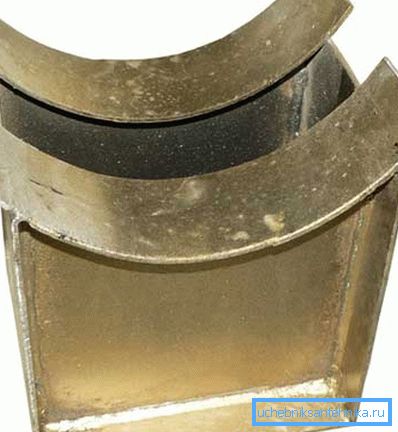

Во фото - заварени поддршка

Заварени

Заварени производи се разликуваат од различни видови. Тие се мобилни и неподвижни.

Нивните предности вклучуваат:

  • Ниска цена;
  • Лесна инсталација;
  • Сигурност

Обрни внимание! Заварените делови се користат исклучиво за челични цевки.

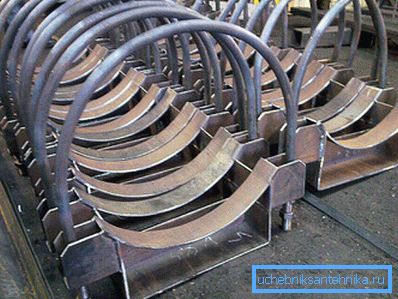

Прицврстувачи на тело

Овие производи исто така можат да бидат мобилни и неподвижни.

Тие се поделени во два вида:

  • Со тркалезна клема - дозволено е да се применува и за челични системи и за некои други видови автопати.
  • Со јаглен од рамен тип - важи само за челични мајстори.

Обрни внимание! Хоп системите, кои се разликуваат од присуството на вбризгнувачи, исто така, спаѓаат во прицврстувачите на телото.

Пакуван

Всушност, овие производи се обични прстиња. Тие се исто така мобилни и неподвижни. Ако првите обезбедат слободно движење на цевките, како резултат на што тие се исто така познати како водилки за прицврстување, тие се прицврстени на основата со заварување.

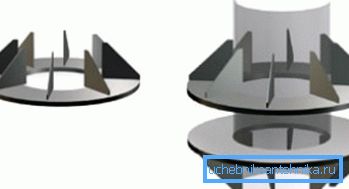

Шилд поддржува

Шилд

Фиксираните штитни носачи се користат за фиксирање на вертикалните делови. Нивната инсталација се изведува со заварување. Најчесто тие се користат кога минуваат цевка низ ѕид.

Стрмни конструкции

Овој дел е инсталиран под дизајнот на свиткување. Неговиот дизајн може да биде и мобилен и неподвижен. Морам да кажам дека овие производи се користат не само за автопати, туку и за прицврстување на сите видови на опрема.

Карактеристики за инсталација

Прво на сите, мора да се каже дека е тешко да се инсталираат правилно, затоа е подобро да не ја правите оваа операција со свои раце, туку да им го доверите на специјалисти. Факт е дека во случај на повреда на инсталационата технологија, последиците може да бидат многу непријатни, бидејќи овие елементи се подложени на тешки товари од самиот гасовод и течностите што течат низ неа.

Растојанието помеѓу овие делови зависи од дијаметарот на цевките, како и од типот на транспортираната течност и технологијата на инсталација на производот. Ова растојание е исто така важен параметар на кој трајноста на гасоводот може да зависи, па професионалци треба да го одредат.

Тука, можеби, сите главни точки што може да се каже за карактеристиките на овие делови на цевководи.

Заклучок

Поддржувачите наменети за цевководи доаѓаат во широк спектар на дизајни, па изборот зависи од голем број фактори. Сепак, за да се обезбеди правилно функционирање на конструкцијата, не само што делот треба правилно да се избере на еден или друг начин, туку мора да се почитуваат упатствата за инсталација (види, исто така, статијата Бесшевни цевки: поле на примена и процес на производство).

Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
