Фитинги за метални цевки: поврзувајте делови на различни

Фитинги за цевки од метал-полимер, како и делови за составување на комуникации направени само од метални елементи, може да бидат многу различни. Во овој случај, разликите лежат во материјалот од кој се направени конекторите и во нивниот дизајн.

Подолу гледаме главните типови на делови, обрнувајќи внимание на нивните предности и слабости.

Од што се направени?

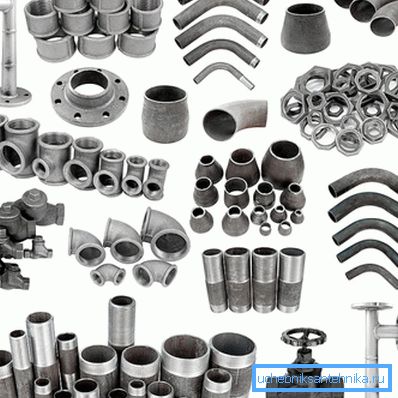

Преглед на опсегот на арматура ќе започне со анализа на материјалите што се користат за нивно производство. Како по правило, металниот поврзувачки дел се совпаѓа со металот што се користи за поставување на комуникација на цевки, но постојат исклучоци.

Најчесто за производство на конектори за цевки се користат:

• Леано железо. Материјалот е отпорен на стресови и хемиски влијанија, издржува висок притисок. Повеќето модели од леано железо обезбедуваат поврзување со навој, но исто така може да се најдат и спојки кои бараат дополнително запечатување со цементен малтер, заптивки или дури и олово. Недостаток на фитинзи од леано железо е голема маса и висока цена.

• Челик Се употребува на истото место како и леано железо, кое е помалку кршливо поради поголема еластичност. За разлика од леано железо, челичните делови не успеваат порано, бидејќи тие се повеќе подложни на корозија (вклучувајќи ги и електрохемиските).

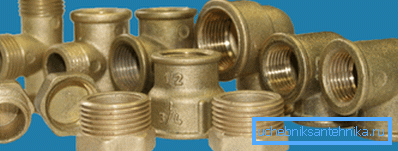

• Месинг. Добра опција во поглед на доверливоста на поврзувањето, издржливоста и перформансите. Месинското приклучување може да се користи за уредување на метални цевководи, како и при инсталирање на пластични комуникации.

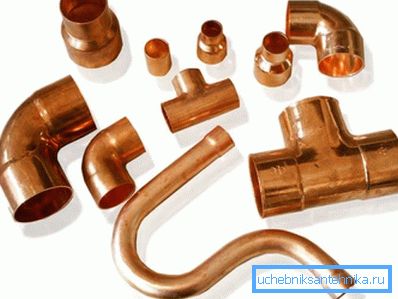

• Бакар. Таквите делови ќе бидат најскапи, но во исто време тие обезбедуваат најсигурно и издржливо поврзување на цевките. Најчесто се користи во системите за греење, но може да бидат вклучени во собирањето на водоводни цевки во приватни домови и комерцијални организации.

Обрни внимание! Бакар и месинг ретко се користат за поставување на багажни комуникации.

Покрај тоа, при уредување на системи за водоснабдување врз основа на метални пластични цевки, се користат и конектори изработени од технополимери со метални (челични или месинг) инсерти.

Сорти на дизајн

За заварување или лемење

Ако материјалите се повеќе или помалку јасни, обидете се да ги разберете конфигурациите.

Наједноставните се конектори за кои се користи заварување или (во случај на делови од бакар / месинг) лемење.

• Заварената фитинг претставува фрагмент од цевка со одредена конфигурација. Како по правило, неговиот дијаметар одговара на дијаметарот на поврзаните цевководи, што овозможува заварување на рабовите од крајниот крај до крај.
• Апсолутното мнозинство на заварени фитинзи се направени од "црн" челик. Во овој случај, заварувањето се добива доволно сигурно за да го издржи највисокиот можен притисок.

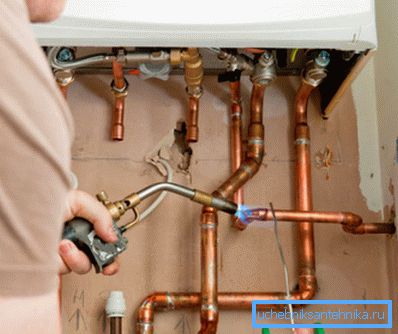

• Се произведуваат делови од бакар и месинг за кои се применува лемење. Нивната конфигурација овозможува присуство на приклучок за инсталација на цевката, додека минималниот јаз за полнење со лемење мора да остане.

Обрни внимание! Цевките за заварување и лемење се доста сложени технологии кои бараат долгорочен развој. Значи текстот инструкции и објаснување видео треба да се изучува темелно, и најдобро од сите - под раководство на искусен господар.

Под низата

Навојните делови се меѓу најчестите. Тие можат да бидат направени од било кој од горенаведените материјали, но приматот во овој сегмент сигурно држи челик и месинг.

Следново е типично за приклучоци со навој:

• Најчесто таквите делови се користат за спојување на цевки со дијаметар од 50 mm или помалку. Со подолг обем, конецот не може да ја обезбеди бараната затегнатост.

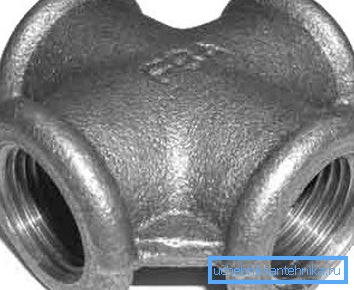

• За уредување на колено, мета или крстосница, потребно е да има нишка не само на фитингот, туку и на цевката. Во некои случаи, сечење мора да се направи самостојно со помош на специјални алатки - умира.

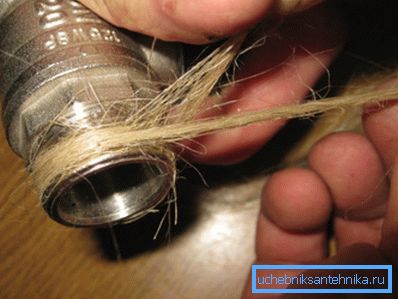

• Понекогаш врските бараат дополнителна компактибилност. За таа цел, на спојницата се прави калем од синтетичка (полимерна лента) или природен (трака за лен и аналог) материјал.

Совет! Почетниците често ја прават грешката на размислување дека колку е поцврстена низата е стегната, толку ќе биде потежок заедничкиот. Всушност, со прекумерен напор, постои ризик од "влечење", кршење на конецот и добивање гарантирано истекување.

Под прирабницата

За монтажни делови со дијаметар поголем од 50 mm се користат прирабници за цевки.

Пример за такво монтирање е прикажан на сликата во овој дел.

• Како по правило, овие производи се избираат во пресекот на нафтоводот. Исто така, понекогаш прирабничките споеви се заваруваат директно на цевките, но во овој случај веродостојноста на склопот е значително намалена.
• За запечатување на местото на контакт може да се инсталира заптивка на еластичен материјал. Во овој случај, спојката на две цевки бара периодично одржување за да го замени износениот дел.

• Предноста на прирабничките фитинзи е фактот што тие можат да се користат за инсталирање на затворачки вентили, разни сензори, вентили и сл. На цевководи со голем дијаметар.

Crimped

Релативно неодамна, таканаречените компресори се користат за поврзување на метални цевки.

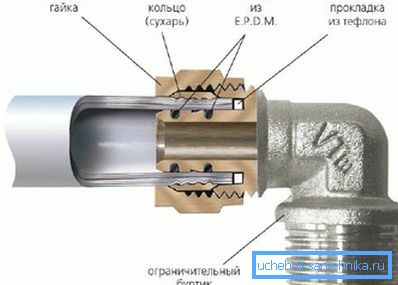

Нивниот принцип на работа е скоро идентичен со оној што се користи кога се користи компресорско сместување за пластична цевка:

• На конецот е поставена капачка навртка од метал (челик или месинг).
• Кога ја навртува орев, таа притиска посебна заптивка изработена од еластичен материјал или тенок метал до интерфејсот.

Обрни внимание! Употребата на гумени или полимерни перничиња наметнува ограничување на температурните услови во кои системот може да се користи: максимално греење е 95⁰C.

• Во исто време, поради притисок, се обезбедува затегнатост за функционирање на системот.
• Некои компании произведуваат универзални модели на такви уреди, кои се подеднакво погодни за челични и пластични цевки.

Производите од овој тип обично се користат во уредувањето на системите за водоснабдување. Главната предност во овој случај е значителен пораст во времето: цевката се става во фитинг без нишки, што во голема мера ја олеснува нашата работа.

Од друга страна, ваквата шема за инсталација има свои недостатоци. На пример, со сериозен напор, цевката може едноставно да се извади, особено ако заптивката е малку намалена и изгубила еластичност. Се разбира, таквиот вектор на сила е атипичен за цевководи, но неопходно е да се запамети оваа функција!

Заклучок

Склопување на метални комуникации со свои раце, ние треба да ги избереме само самите цевки, но исто така и деловите кои ќе се користат за да ги приклучат. Затоа е важно, пред да започнете со работа, да се запознаете со целиот расположив дел на опремата и да ги одберете оние што најмногу ќе одговараат на поставените задачи, нашите барања и финансиски можности.

Подетален преглед на производите опишани погоре може да се најде на видеото во оваа статија.
