Дистрибутивен колектор за греење во домот

Независно независно затоплување на приватна куќа е корисна работа, но само ако е добро регулирана. Понекогаш се случува да земат висококвалитетен котел, а жиците се лелеа правилно и немаше доволно топлина во куќата.

Често причината за ова досадно недоразбирање е недостигот на дистрибутивен колектор, кој може да се купи или да се направи рачно, но невозможно е рационално да се дистрибуира греење во средни и големи колиби.

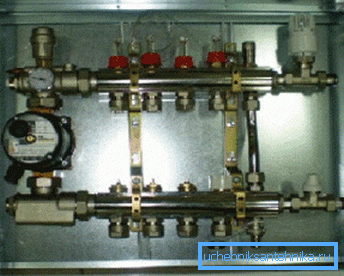

Фотографија на локален дистрибутер со циркулирачка пумпа.

Зошто инсталирате колектор

Имајќи основно техничко образование, лесно е да се споредат едноставни работи. Дијаметарот на млазницата што излегува од котелот често е многу помал од збирот на дијаметарот на цевките што се протегаат на секоја точка. Некои се обидуваат да го компензираат ова со инсталирање на моќна циркулирачка пумпа, но секој систем има максимален капацитет и ако го игнорирате, системот ќе пропадне или потрошувачката на гориво драстично ќе се зголеми.

Да го направиме појасно, да разгледаме еден пример. Излезот на поголемиот дел од котлите за греење на гас за домаќинство е на ѕид?

Да претпоставиме дека таа храни 3 поени:

  1. ѕиден радијаторски систем;
  2. индиректен котел за греење;
  3. контурен топол под.

Наводната цевка за секоја точка има пресек од 1 инч. Очигледно, цевката е во? нема да можат целосно да обезбедат 3-инчни цевки, едноставно нема доволно течност за ладење.

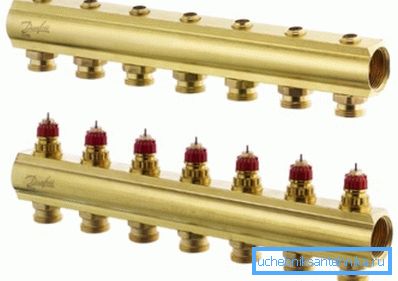

Фабрички месинг колектор.

Има случаи кога ладилникот работи нормално, но само до моментот кога топол кат е вклучен. После тоа, радијаторите се малку топло и подот не се загрева. Повеќе моќен котел не е опција, во повеќето случаи доволно е да се инсталира дистрибутивен колектор на системот за греење.

Уред и принцип на работа

Можеби веќе сте забележале дека цената на дистрибутерите може да варира доста силно. Тоа зависи од многу фактори, но принципот на работа и општиот уред на единицата се исти во сите модели.

Како го грее колектор

Всушност, дистрибутерот е среден резервоар во кој течноста за ладење се собира пред да биде пуштена во системот. Ако го објасните на прстите, тогаш замислете барел во кој се направени неколку дупки и на секоја дупка е поставен чешма. Сега можете да го регулирате протокот на течност од славините.

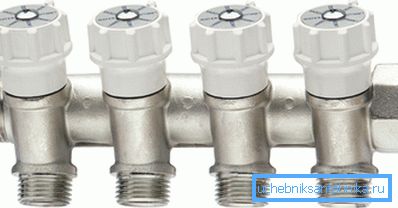

Вентили за регулирање на притисокот.

Се разбира, рековме преувеличено, во реалноста, дистрибутивната гребенска единица е многу посложена. Со цел системот да функционира јасно, еден мајчински капацитет со вградени приливи не е доволен.

Тука се инсталираат и прилагодување на вентили, вентили за исклучување на воздухот, термометри за контрола на течноста за ладење и манометри за притисок. Во сериозни системи, покрај општа циркулациона пумпа, на секоја гранка може да се инсталира посебна пумпа.

Покрај тоа, полноправниот колектор се состои од најмалку 2 тенкови. Еден чешел е одговорен за протокот на течноста за ладење, а другиот има функција на контролирање на враќањето. Како резултат на тоа, можно е да се прилагоди протокот на течноста за ладење за секоја гранка, плус, доколку е потребно, гранката може целосно да се исклучи.

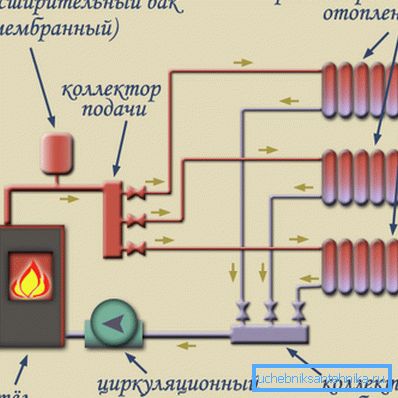

Општата шема на поставување на вентили.

Два типа на вентили

Современите дистрибутери се конвенционално поделени во 2 главни типови, тие се разликуваат првенствено во цел и во големина.

Првата категорија на единици е наменета за поставување на моќни системи за греење во прилично големи згради. Таков дистрибутивен колектор на системот за греење е инсталиран во котлара и има 2 волуметриски чешла, чиј пресек може да започне од 100 mm и повеќе.

Опрема во котларата.

Дополнително циркулациона пумпа за системот за греење е инсталирана на секоја млазница на чешмата за снабдување, покрај вентилот за затворање. Повратената цевка, по правило, е завршена само со затворачки вентили. Посебна карактеристика на ваквите системи е присуството на т.н. хидраулични стрели.

Hydroarrow овозможува полесно, без ненадејни капки, да се дистрибуира течноста за ладење помеѓу различни грејни кола. Тоа е едноставно, тоа е цевка со голем дијаметар со неколку води. Прирачникот за инсталација, исто така, не предизвикува тешкотии, всушност, краток спој е распоредена помеѓу снабдување и враќање чешли.

Вториот тип е локален систем дизајниран за загревање на мал простор, една соба или блок. Во основа, кола опремата не е различна. Како и во првиот случај, се инсталирани 2 чешли, храна и обратна насока.

Но, ако дистрибутерите за котлара се дизајнирани целосно да ја заменат студената течност со жешка, тогаш локалните уреди само се мешаат топла и ладна вода и ја ставаат во системот.

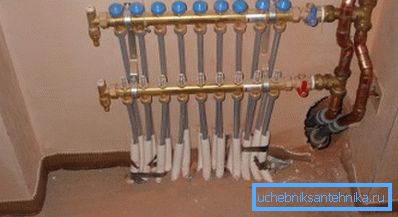

Локален дистрибутер за подно греење.

Функцијата на хидрауличните стрели тука често се изведува со дополнителна циркулациона пумпа. Која поради разликата во температурите, на работа фаќа топла вода и, мешајќи ја со студена вода, го пушта во системот. На прв поглед, целата структура може да изгледа непотребно комплицирана, но токму овој дизајн овозможува оптимална дистрибуција на топлина во куќата.

Важно: Горенаведениот дизајн е наменет за големи системи. За мала куќа, овие тешкотии се непотребни, има само еден локален систем за 3-5 филијали.

Хидроарма со манометар.

Совети за самособирање

Дистрибуција колектор греење на своите раце да се соберат лесно. Како што веќе разбравте, самиот дизајн е прилично едноставен и јасен.

Целото прашање е колку дополнителни функции сакате да ги изградите во вашиот систем.

Челични чешли.
  • Ако зборуваме за дистрибутер наменет за инсталација во котлара, тогаш овие структури треба да бидат дизајнирани за постојана, доволно висока температура и притисок.. Издржат такви тестови само метал. Затоа, за дизајнот на ваквите системи ќе треба електрично заварување и способност да се готви природно.
  • Конфигурацијата на самата мајка цевка, на која резултатите на системот ќе се засноваат, не е важно многу. Но, од искуство можеме да препорачаме употреба на цевки од квадрат или правоаголен дел. Тркалезна, исто така, може да се користи, но тие се потешко да се обележат и да се готви.
  • Локалниот систем нема такви строги барања, така што може да се собере од повеќе прифатливи материјали.. Во моментот, полипропиленските цевки и фитинзи се најпогодни за само-монтажа во занаетчиски услови. Може да се изнајмат железо за лемење, ножиците можат да се купат, а инструкциите за инсталација се достапни за секого.

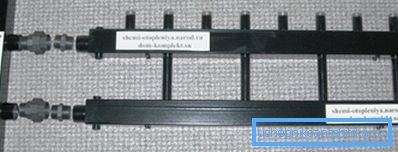

Единицата направена од квадратни цевки.
  • Треба да започне со производство на хидраулични стрели. Како што споменавме порано, обична цевка е погодна за ова, со дијаметар од 3 пати поголем од дијаметарот на работната цевка, приклучен на двете страни. Во хидрауличната игла направени се 5 поени, прво од погоре за воздушно крварење, следните две се за поврзување на котелот. Останатиот пар служи за поврзување на умира.
  • Дистрибутивниот излез и повратните чешли се направени апсолутно идентични.. Единствената разлика може да биде во локацијата на млазниците. Ако во двете чешли цевките одат нагоре или надолу, тогаш подобро е да ги организирате во шаблон шалтер. Едноставно кажано, иглите на горниот чешел мора да бидат поместени за половина распон во однос на долната структура. Така ќе биде полесно да ги поврзете цевките.

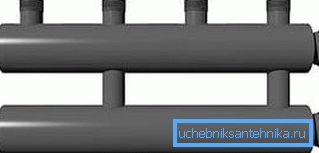

Дистрибутер од тркалезни цевки.

Совет: ако имате добар сет на алатки, голема желба и златни раце, а потоа лепење на дистрибутивниот колектор на греење со свои раце не е тешко. Но, често е многу попрофитабилно и побрзо да се купат сите детали за конструкцијата одделно и да се соберат на лице место, тоа ќе биде многу поевтино отколку да се земе собранието како собрание.

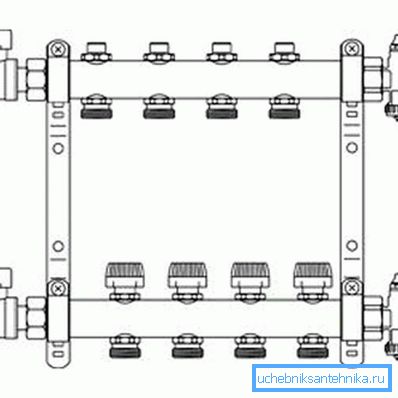

Шема на монтирање чешли.

На видеото можете да најдете поцелосни информации за темата колекционери за греење.

Заклучок

Пред купување или дизајнирање на единицата со свои раце, треба да ги пресметате карактеристиките на системот за вашата специфична просторија. Колекторот, направен со резерва, нема да предизвика штета, но ако направите грешка во помала насока, тогаш целата работа ќе биде направена залудно. Затоа, ако сами се далеку од топлинско инженерство, подобро е да му наредите на пресметката на професионалец, цената на таквите услуги не е голема, но грешката може да чини повеќе.

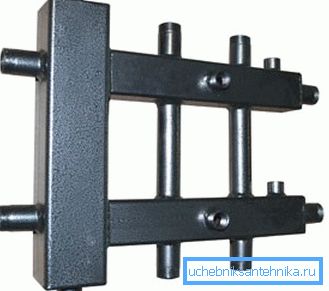

Повеќекратно со вградена хидраулична игла.
