Димензии на профилните цевки: најважната карактеристика на

Профилните цевки се посебен вид валани производи. Овие производи имаат нестандардна конфигурација на пресек.

За разлика од вообичаениот круг, може да има форма:

• правоаголник;
• квадрат;
• дијамант;
• овална
• правоаголник или квадрат со заоблени рабови итн.

Примена области

Таквите производи не се користат во инженерските комуникации, туку како рамни елементи на метални конструкции. Шуплиот член има речиси иста цврстина како цврста лента. Во исто време, шупливиот аналог е 30/40% полесен.

Обрни внимание! Употребата на такви елементи во изградбата на метални конструкции овозможува да се намали нивната тежина и цена (помалку материјал - пониска цена). Големината и силата на структурата ќе бидат непроменети. Сепак, под услов во текот на производството на производот, неговите димензии се контролираат.

Зошто параметрите се контролираат

1. Опишаните елементи се користат во оптоварување структури.. Врз основа на ова, и малите отстапувања од наведената големина можат негативно да влијаат врз јачината на рамката на профилните цевки.
2. Ако големината и тежината на профилната цевка не се стандардни, можете да очекувате нешто од него.. На пример, може да ја ослабне структурата (ако е потенка отколку што е потребно) или да ја зголеми својата тежина (ако параметрите се поголеми).
3. Дизајн пресметки на вкочанетост на метални конструкции греди се базирани на стандардни димензии.. Нивните вредности ги објавуваат соодветните ГОСТ. Упатството предупредува дека ако димензиите не ги исполнуваат стандардите, дизајнот на структурата ќе биде неточен.

Од кои димензии зависи

Специфични параметри за изнајмување: ширина, висина, дебелина на ѕидот, радиус на заокружување, во зависност од методот на производство на производи.

Постојат 3 технологии за производство на профилирани аналози.

1. Топла деформација на полу-готови производи.
2. Студена деформација на тркалезни заготовки.
3. Формирање на полупроизвод и заварување на рабовите.

Избегнувајте празни места

Карактеристиките на технологијата на производство влијаат на методот на калибрација, дебелина на ѕидот и други димензии на производот.

Топло валани аналози

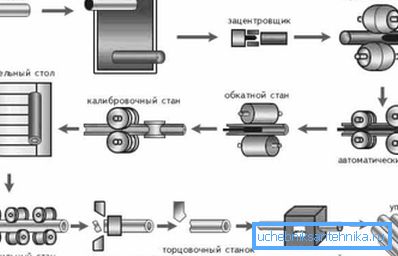

Подолу е даден краток опис на производството на овие производи.

1. Полу-готов производ во форма на ракав (стакло) загреан за подобра пластичност се валани со формирање ролки за да се добие празно - круг цевка.
2. Потоа оди во калапи притиснете, кој отпечатоци од квадрат, правоаголни или овални производи од него.
3. Потоа, работното парче се лади, потоа валани калибрирачки ролки.
4. Потоа се "ослободува" - загрева до формирањето на житото и постепено се лади во воздух. Ова го отстранува притисокот врз кристалната решетка од материјалот.

Обрни внимание! Според стандардите, профилите со топли деформирани профили не можат да имаат пресек помал од 60 mm. Тоа е, на пример, цевката на профилот 60 до 30 на овој начин не се изведува.

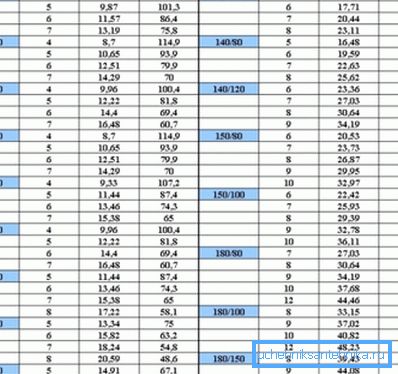

1. Според ГОСТ №8645 / 68, се произведуваат околу 20 големини на цевки од правоаголна форма и според ГОСТ бр. 8639/82 - истиот број на квадратни аналози.
2. Минималните димензии на вториот се 60-60 мм, максимум - 180?
3. Во правоаголни производи, најтенката е профилната цевка од 60 на 80, а најгустата е аналогна, со дел од 230?

Топла деформација, исто така, влијае на дебелината на ѕидот на материјалот. Ако производите се произведени на овој начин, карактеристиките на технологијата го поставуваат минималното ограничување на оваа вредност на 4 мм и максимално до 14.

Друга важна димензија на топло валани производи е нивната должина. Може да биде "димензионален" и еднаков на одредено намалување или "неизмерено", односно. да биде во рамките на обемот.

Најмалото топло валани има должина од 4 m, а најдолго - 12,5 m.

Ладно валани материјали

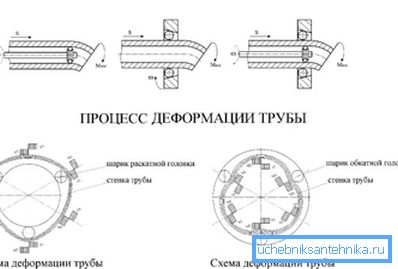

Подолу е технологијата на производство на такви производи.

1. Изработка на полу-готови производи, садење кружна дупка во машината за перење.
2. Изработка на работното парче, начинот на тркалање за да се добие тркалезна палка.
3. Добивање профил аналоген со компресија на работното парче на печатот и ролки.
4. Конечната фаза е калибрирање на производот.

Во овој случај, пресекот и дебелината на ѕидот на готовиот производ е малку помал од оној на топло валани колеги. Според релевантниот стандард, ладно валани материјали не можат да имаат дел со помалку од 10 mm и повеќе од 120. Тоа е, најтенката ладно валани профилни цевки е 10x10, а најоформенуваната е 120 × 120.

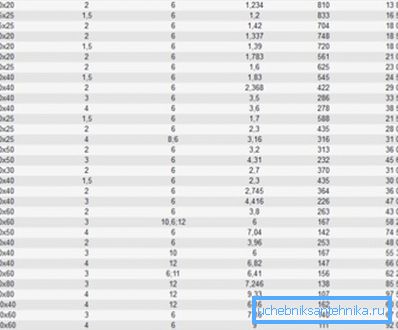

Според ГОСТ бр. 8639/82 има 17 големини на слични производи, а според стандардот 8645/68 - 16. Дебелината на ѕидот на ладно формираните цевки може да биде 1/8 мм.

Должината на нивните димензионални сегменти варира од 4,5 m до 11. Недимензионалните парчиња може да имаат минимална должина од 1,5 (профилирана цевка од 10 до 10) и максимум 9 m.

Заварени изнајмување

Подолу е технологија на заварени производство.

1. Креирање на полупроизвод лента со димензионален лист. Се сече од неомерен челичен лим.
2. Формирање на палка, свиткана според обликот на пресекот на финалниот производ.
3. Заварување на цевката во инертен гас или со употреба на индукциона топење на челик и негово заварување.
4. Калибрирање на производот со ладно валање. (Видете исто така на статијата задна цевка: карактеристики.)

Обрни внимание! Физичките карактеристики на заварените материјали се речиси исти како и кај лесните аналози. Зглобот ја слабее нивната сила и цврстина само за 5/10%.

Оваа околност е компензирана со можноста за производство на производи со мала дебелина на ѕидот (1/5 mm), со широк спектар на параметри. Значи, најтенкиот елемент има лице од 1,5-1,5 см, а најоформенуваната е заварена профилна цевка од 30 см.

Должината на материјалот се мери или не се мери. Во првото олицетворение, големината на производот се вклопува во должината на мерните сегменти од 5 m до 9. Во втората варијанта, тоа е во вкупните параметри на недимензионалните делови кои имаат должина од 1,5 / 9 m

Во прилог на квадратни и правоаголни материјали, со помош на заварување тие исто така произведуваат цевки од овален пресек. Нивните параметри се нормализирани со државен број 8642/68.

Според овој стандард, најтенкиот заварен заварен профил има напречен пресек од 16 ° 10, а најмногу волуменски - профилна цевка од 80 до 40, како и 90 ° 32. Дебелината на ѕидот на овие производи е 1 / 2,5 mm.

Подолу е прикажана табела со димензии на профилните цевки произведени со методот на заварување.

Заклучок

Ако сакате да изградите метална рамка со свои раце, тогаш треба да бидете јасни за тоа кои елементи се потребни за ова. Нивниот напречен пресек и дебелина на ѕидот треба да бидат оптимални, така што од една страна силата на конструкцијата е доволна, а од друга страна не беше премногу тешка.

Видеото во оваа статија ќе ви помогне да ја разберете темата подетално.
