Димензии на азбест цемент цевки и нивната примена
Во моментов, сите големини на азбестни цементни цевки - 100-500 mm во дијаметар постојано се во побарувачка во цивилна и индустриска конструкција - за транспорт на течности или како елементи на различни структури. Сите од нив се класифицирани во согласност со државните стандарди - притисок во согласност со ГОСТ 539-80 и без притисок во согласност со ГОСТ 1839-80, со што се одредува нивниот опсег во одредена градежна ниша.
Крисотилниот цемент има и позитивни и негативни страни пред пластика и челик, за што ќе се дискутира, а исто така можете да го видите видеото во оваа статија што ги потврдува пишаните факти.
Кои се и за што се користат
Табели
Забелешка Азбестните цементни цевки, исто така, имаат второ име - хрисотил цемент, кој во суштина е ист. Затоа, ако ги исполнувате една или друга дефиниција, тогаш ние зборуваме за истиот производ. Подолу ќе ги видите техничките карактеристики на азбестни цементни цевки и основите на нивната инсталација.
Условна помине | Внатрешен дијаметар (мм) | Дијаметар надворешен (мм) (завртен крај) | Должина (мм) | Референтна тежина (кг) | Спојување. Внатрешен дијаметар | Референтна тежина на спојување (кг) | |||||||||||
BT3 | BT6 | BT9 | BT12 | BT3 | BT6 | BT9 | BT12 | BT3 | BT6 | BT9 | BT12 | BM3 | BM6 | BM3 | BM6 | ||
50 | 50 | 50 | 50 | - | 68 | 68 | 68 | 68 | - | 11 | 11 | 11 | - | 79 | 79 | 1.2 | 1.2 |
75 | 75 | 75 | 75 | - | 33 | 93 | 93 | 93 | 2950 | 16 | 16 | 18 | - | 104 | 104 | 1.5 | 1.5 |
100 | 100 | 100 | 100 | - | 118 | 118 | 122 | 122 | - | 21 | 25 | 25 | - | 130.6 | 130.6 | 1.9 | 1.9 |
125 | 119 | 119 | 119 | - | 137 | 139 | 142 | 142 | 2950 | 24 | 26 | 31 | 48.5 | 149.6 | 151.6 | 2.3 | 2.3 |
33 | 35 | 41 | |||||||||||||||
150 | 141 | 141 | 141 | 135 | 151 | 163 | 168 | 168 | 3950 | 32 | 35 | 43 | 50.67 | 173.6 | 175.6 | 2.9 | 2.9 |
43 | 47 | 57 | |||||||||||||||
200 | 189 | 189 | 189 | 181 | 209 | 217 | 224 | 224 | - | 57 | 80 | 95 | 118 | 221.1 | 229.1 | 4.4 | 4.4 |
250 | 235 | 235 | 235 | 226 | 259 | 265 | 274 | 274 | - | 86 | 100 | 134 | 152 | 271.1 | 277.1 | 5.4 | 5.4 |
300 | 278 | 278 | 278 | 270 | 305 | 314 | 324 | 324 | 3950 | 142 | 146 | 188 | 218 | 317.1 | 326,1 | 6.8 | 6.8 |
350 | 322 | 322 | 322 | 312 | 352 | 351 | 373 | 373 | - | 145 | 184 | 238 | 278 | 366.2 | 375.2 | 9.1 | 9.1 |
400 | 388 | 388 | 388 | 356 | 412 | 414 | 427 | 427 | - | 185 | 245 | 315 | 317.5 | 416.2 | 48.2 | 12.1 | 12.1 |
500 | 456 | 456 | 456 | 441 | 496 | 511 | 528 | 528 | - | 279 | 354 | 466 | 549 | 512.2 | 525.2 | 20.0 | 20.0 |
Табела на делови од хризотил цементни цевки и спојки
Условна помине | Внатрешен дијаметар (мм ( | Надворешен дијаметар (мм) | Отстапувања од надворешниот дијаметар (mm) | Должина (мм) | Отстапувања во должина (mm) | Референтна маса на цевката (кг) | Референтна маса за спојување (кг) | Дијаметар на внатрешната спојка |
100 | 100 | 116 | 2-2.5 | - | - | 14.7 | 1.61 | 145 |
125 | 123 | 139 | 2-2.5 | 2950 | 60 | 18.5 | 1.87 | 171 |
150 | 147 | 165 | 2-2.5 | - | - | 25.9 | 2.53 | 190 |
200 | 195 | 215 | 2-2.5 | - | - | 51.0 | 3.30 | 245 |
250 | 243 | 265 | 2-2.5 | - | - | 69.0 | 4.20 | 295 |
300 | 291 | 315 | 2.5-3 | - | - | 90.2 | 5.30 | 345 |
350 | 338 | 364 | 2.5-3 | 3950 | 50 | 113.8 | 6.45 | 390 |
400 | 386 | 414 | 2.5-3 | - | - | 138.2 | 3.25 | 460 |
500 | 482 | 514 | 2.5-3 | - | - | 196.0 | 12.60 | 550 |
600 | 576 | 612 | 2.5-3 | - | 272.4 | 18.40 | 632 |
Табела на делови од непритисочни хрисотилни цементни цевки и спојки
Тип број 1 | |||
Условна помине | Класа (БТ) и тежина (кг) | ||
BT6 | BT9 | BT12 | |
100 | 7,8 | 9.2 | 10.4 |
150 | 12.9 | 15.2 | 17.9 |
200 | 22.1 | 26.4 | 31.2 |
250 | 28.1 | 35.9 | 41.1 |
300 | 40.2 | 49.4 | 57.4 |
350 | 50.9 | 63.7 | 74.0 |
400 | 68,8 | 84.7 | 98.7 |
500 | 101.6 | 127.3 | 149.2 |
Тип број 2 | |||
Условна помине | Класа (БТ) и тежина (кг) | ||
BT6 | BT9 | BT12 | |
200 | 24.5 | 30.0 | 35.3 |
250 | 33.8 | 40.7 | 47.3 |
300 | 47.7 | 67.9 | 66.7 |
350 | 62.5 | 76.5 | 87.5 |
400 | 81,8 | 100.6 | 114.6 |
500 | 124.7 | 151.2 | 173.6 |
Тип 3 | |||
Условна помине | Класа (БТ) и тежина (кг) | ||
BT6 | BT9 | BT6 | |
200 | 21.7 | 25.3 | 36.2 |
300 | 49.4 | 57.4 | 69.4 |
Теоретска маса на хризотил цементни цевки по метар
Силни и слаби страни
- Асбестовиот цемент или хрисотил цементот е истиот бетон кој е засилен со влакна и се добива по неколку нарачки со магнитуда поевтин од пластика (HDPE или LDPE), леано железо или челик, што може да се користи за слични намени, а цената секогаш игра важна улога во дизајнот. Минималниот работен век на цевките со низок и висок притисок се движи од 25 до 50 години.
- Многу е важно азбестноцементната цевка од 150 mm или кој било друг дијаметар да не спроведува електрична струја, има многу ниска топлинска спроводливост (0,8 kcal / m · h · deg) и не е подложна на корозија, и ова е главниот недостаток на слични производи направени од железо и челик.
- Коефициентот на издолжување на азбестниот цемент е 12 пати помал од оној на челикот, затоа нема потреба да се инсталираат скапи експанзивни спојници за подземни или површински слоеви. При транспорт на ладни течности на површината на хрисотил цемент нема кондензација.
- Секоја азбест цементна цевка - 200 mm или со различен напречен пресек при превоз на топла вода ќе има мало проширување, но таквата деформација е совршено компензирана со запечатување гумени прстени на спојката за цевки. Вреди да се спомене дека контактот на азбестниот цемент со течност (особено жешко) го прави уште посилен, бидејќи ова е природниот тек на работите за бетон.
- За таквите цевководи, инструкцијата не обезбедува профилактичко чистење на микроорганизми. (мов, алги), бидејќи тие не се формираат таму во текот на целиот животен циклус. Крисотилниот цемент е отпорен на киселински и алкален медиум.
Методи за монтирање
Поставувањето на трупот во ровот не се врши на земја, туку на песочна перница - ова ви овозможува рамномерно да го дистрибуирате товарот низ целата област, а ако е мал дијаметар (100 мм азбест цемент цевка тежи од 7,8 до 10,4 кг), тогаш работниците без специјални напорите да го намалат со свои раце.
Но, во случаите кога делот е поголем, тогаш може да биде потребен автомобилски кран за ова, на пример, 500 милиметри БТ12 тип 3 асбесто цементна цевка тежи повеќе од 173 кг - инсталацијата ќе биде можна без посебна опрема, но е комплицирана. Пред положување, како и директно во ровот, сите цевки и спојки се задолжително проверени за интегритет и / или затегнатост при истекување. Ако тоа го бара дизајнерското назначување.
Инсталацијата на патот кон дното на ровот е неопходно направена под наклон - со дијаметар од 200 mm е 20-30 mm (азбест цементната цевка 100 mm треба да има наклон од 20 mm / 1m), но за пресек од 200 mm или повеќе наклонот ќе биде 30-40 mm . И ова се однесува не само за канализациски системи, туку и за цевки за цевки - со што се обезбедува проток на кондензат или било која течност што влегла во неа.
Поврзување
Забелешка Цевките од овој тип се класифицирани со притисок и цел: а) за водоснабдување: VT6, VT9, VT12, VT15; б) за топлинни цевки: ТТ3, ТТ6, ТТ9, ТТ12, ТТ16.
Учтивост | Класа (симбол) | Работен притисок P | ||
Цевка | Спојка | MPa | kgf / cm2 | |
1 | TT3 | TM3 | 0.3 | 3 |
2 | VT6 | CAM6 | 0.6 | 6 |
TT6 | TM6 | |||
3 | BT9 | CAM9 | 0.9 | 9 |
TT9 | TM9 | |||
5 | VT12 | SAM12 | 1.2 | 12 |
TT12 | Tm12 | |||
6 | BT15 | CAM15 | 1.5 | 15 |
7 | TT16 | TM16 | 1.6 | 16 |
Класификација
При инсталирање на цевководи од асфест-цемент под висок притисок, приклучоците од сличен материјал се користат за докинг, кои се активираат според принципот на само запечатување.
Во случаи кога работен притисок е 9-15 kgf / cm2, Упатството претпоставува употреба на дво-или четири-жлеб спојка (за 2 или 4 запечатување гумени прстени). Ако притисокот ќе надмине 16 kgf / cm2, во овој случај, користете спојки со пошироки жлебови, каде што и пломбите за запечатување се исто така пошироки.

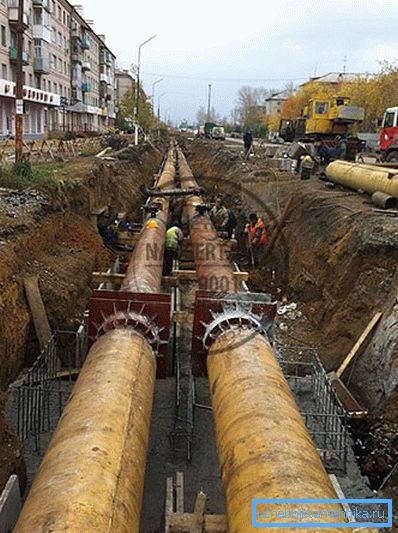

Инсталацијата, како што е веќе забележано, може да се направи или под земја или на врвот, но вториот метод сериозно ги ограничува можностите за дизајнирање. Факт е дека, според прописите за безбедност, преминувањето на автопатот со железничката, трамвајската линија, резиденцијалниот сектор итн. Е забрането или дозволено, но под одредени ограничени услови.
Но под нивото на почвата, поради техничките карактеристики, азбестниот цемент се чувствува одлично и, згора на тоа, не постојат такви ограничувања во споредба со надворешната заптивка.
Заклучок
Постојат ситуации кога инсталацијата е направена наместо старата линија по последното расклопување и стариот гасовод понекогаш е поставен во фиоката. Во такви случаи, садот не е расклопуван, бидејќи димензиите на азбестноцементната цевка од 150 mm (или друг дијаметар) остануваат исти како оние од челик или леано железо, така што нема поента да се отстранува фиоката и да се полни песочната перница.
