Дијаметар на надворешната цевка - сè што треба да знаете за

Кога станува збор за дизајнот на канализациски системи, снабдување со топлина и вода, една од најважните задачи може да се нарече правилен избор на гасоводот. Ова се однесува не само на материјалот, туку и на нејзината големина, особено на надворешниот дијаметар на цевките.

Што влијае на големината

Главната задача на секој гасовод е транспортот на течноста (гас), така што накратко може да се опише принципот на работа на кој било систем во куќата (канализација, греење, гасовод, вентилација, итн.). Според тоа, главен критериум за ефективноста на неговата работа е пропусната моќност, т.е. количината течност или гас што минува низ делот по единица време.

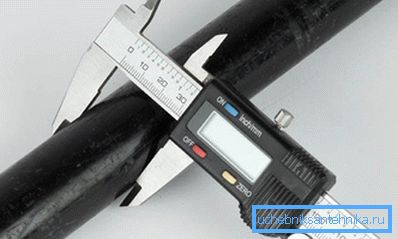

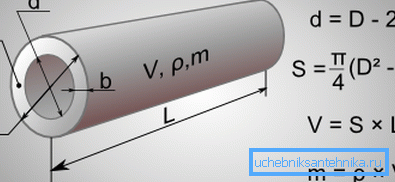

Во фазата на планирање, обично се зема предвид надворешниот и внатрешниот дијаметар на цевката. Внатрешно влијание директно на протокот, и разликата помеѓу надворешните и внатрешните може да се процени на дебелина на ѕидот, а со тоа и на сила.

Ова е особено важно при проектирање на системите за греење, водовод, бидејќи тие работат во режим на притисок. Ако се обидете да заштедите и да го користите нафтоводот за ладна вода во системот за греење, во блиска иднина ќе треба да се смени.

На прв поглед, не треба да се појават проблеми, доволно е само да се обрне внимание на означувањето. Во реалноста, постојат неколку стапици во ова прашање, бидејќи не се користи метриката, туку често се користи системот за означување на големина.

Карактеристики на ознаката на дијаметарот

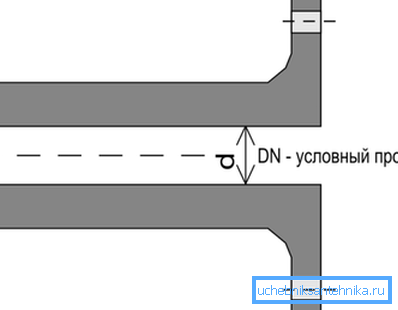

Во прилог на димензиите наведени во вообичаените милиметри или инчи, исто така се користи концептот на номинален дијаметар - со други зборови, големината на луменот. Така, невин на прв поглед, влезот во форма на надворешниот дијаметар на цевката Ду25, првично носи грешка, бидејќи акронимот ДУ се користи исклучиво како внатрешна димензија.

Истото важи и за ознаката на надворешниот дијаметар на цевката Du32, во овој случај, мора да се отстрани префиксот "Do" или зборот надворешен. Во спротивно, продавницата може да помине повеќе од еден час, обидувајќи се да најде непостоечка големина.

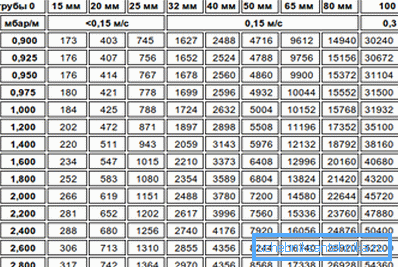

Обрни внимание! Користејќи ја вредноста на Du, грубо може да се процени пропусната моќ. Првично, тие се избрани така што секоја следна вредност дава зголемување на автопат за износ од 60% до 100%.

Кога работите со различни материјали, на пример, при замена на дел од старата леано железо отпадна вода за пластика. Инструкциите за спроведување на водоводната работа, како по правило, се фокусираат на технологијата, без да посветуваат посебно внимание на изборот на стандардни големини. Проблеми со различни бројни системи може да се појават дури и кај искусни занаетчии.

Полипропиленска цевка

Може да се користи за инсталација на системи за греење и водовод. Како по правило, се избира големината во опсег од 20 до 110 mm, иако таа практично не се користи во приватни домови. Параметрите на готовиот производ мора да бидат во согласност со ГОСТ Р 52134-2003.

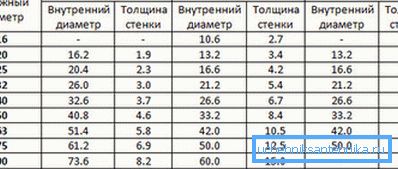

При изборот да се земе во предвид сметка за надворешниот дијаметар на цевки од полипропилен. Факт е дека дебелината на ѕидот се разликува во зависност од брендот. Значи, за брендот PN10, надворешниот дијаметар 32 ќе одговара на внатрешниот дијаметар - 26,0 mm. И за брендот PN20, со зголемување на дебелината на ѕидот, DN ќе се намали на 21,2 милиметри.

При изборот е важно да не се мешаат надворешните и внатрешните димензии. Значи, ако прашањето е дали е потребен дијаметар на цевка од 32 мм, надворешен или внатрешен, тогаш тоа најверојатно е надворешен. Впрочем, Du 32 едноставно не постои, најблиската вредност е 32.6.

Обрни внимание! Ако целата работа е направена со рака, подобро е сите елементи да се од истиот производител и од истата серија. Поради ова, надворешните и внатрешните параметри точно ќе се совпаѓаат.

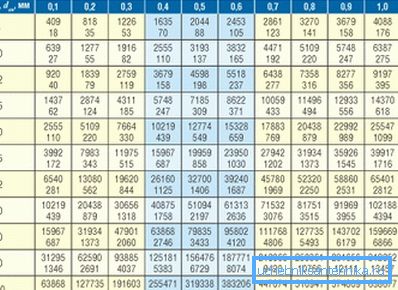

Можно е да се наведат просечните податоци за најчестите ПП цевки. Значи, за инсталација на греење најчесто се користи во опсег на големина од 20 - 32 мм. дебелината на грејните цевки ретко надминува 50 мм. (Видете исто така статија Видови канализациони цевки и приклучоци: карактеристики.)

Челични цевки и леано железо

Во рамките на една статија едноставно е невозможно да се споменат сите големини на рамки, бидејќи има стотици и тие се разликуваат во зависност од начинот на производство:

• топло валани гасовод. Стандард ГОСТ 8732-78 вели дека надворешните дијаметри на челичните цевки произведени со оваа технологија варираат во опсег од 20 - 550 мм (околу 70 стандардни големини). Ако, исто така, ги земеме предвид внатрешните, тогаш можете да изберете неколку стотици, ако не и илјадници големини, затоа што треба да ја земете во предвид дебелината на ѕидот;

• ладен изнајмување. ГОСТ 8734-75 идентификува повеќе од 70 големини, а ситуацијата е иста како кај аналози на топло валани цевки, односно дебелината на ѕидот варира во широк опсег.

Имајте на ум целиот спектар, се разбира, не е потребно. Доста е да се движите барем во најчестите големини. Добро е да се има предвид, на пример, внатрешниот и надворешниот дијаметар на челичните цевки, кои се користат за организирање на водоснабдувањето.

Но, главната мистерија за многумина е декодирање на инчни ознаки. Ова е особено важно ако конекцијата е навојна, па дури и малку несогласување нема да ви овозможи да креирате запечатен зглоб, во иднина ова може да доведе до протекување.

Знаејќи го означувањето во инчи, може да се оцени дијаметарот на конецот и DN. Така, надворешниот дијаметар на цевката 3 4 вели дека Du е еднакво на 20 mm, навој - 25.9 - 26.2.

Што се однесува до леано железо, сè е многу поедноставно, користејќи 3 главни големини - 150, 100 и 50 мм. Во овој случај, условниот пасус, односно Du pipeline, служи како главен критериум. Во секојдневниот живот, леано железо се користи за организирање на отпадот, по правило, стандардната големина е 100 или 150 мм.

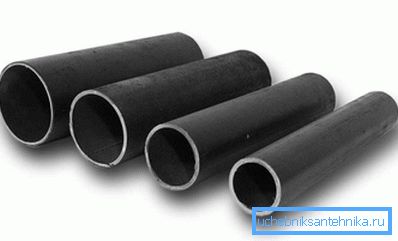

VGP гасовод

Кратенка VGP се залага за гасоводот за вода. Челикот се користи за производство, и може да се користи не само како цевка за надворешен водовод, туку и за поставување гасовод.

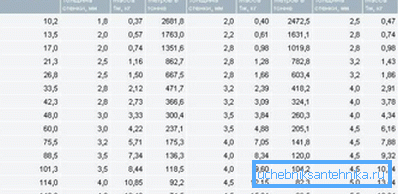

Целиот спектар на челични цевки VGP се одредува според стандардот ГОСТ 3262-75. Означувањето значи внатрешно, односно Du, а знаејќи ја дебелината на ѕидот, можно е да се пресмета дебелината на цевководот. Така, ознаката VGP Du15 значи дека Du е еднаква на 15 mm.

Надворешниот дијаметар на челичната цевка 22 mm ви овозможува да го споредувате со VGP Du15, бидејќи неговата дебелина е 21,3 mm. Но, во исто време, аналогниот електро-засилувач има многу поголем клиренс (во опсег од 18 до 20 мм, во зависност од дебелината на ѕидот). Оваа разлика се должи на условите за работа на системот.

Одделно, вреди да се земат предвид идните ознаки на AIV цевководи. Овде односот помеѓу димензиите е како што следува.

Надворешниот дијаметар на VGP на цевката зависи од дебелината на ѕидот, а во целост се произведува во 3 верзии:

• белите дробови;
• обичен;
• засилен.

На пример, кога Du 40 во опсегот покажува Dn 48,0 mm. Дебелината на ѕидот се движи од 3,0 (лесна верзија) до 4,0 мм (армирана верзија). Засилена верзија се користи за системи кои работат под висок притисок.

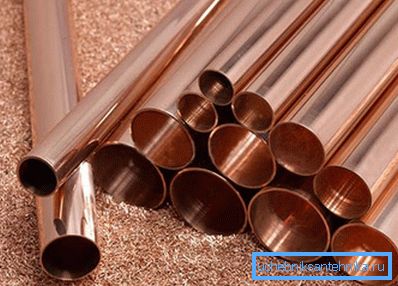

Бакарни цевки

И покрај популарноста на пластика, бакар сè уште се користи за организирање на системи за водовод и греење (дури и ако цената е повисока). Во однос на означувањето на димензиите, тогаш може да се сретнете со употреба на системи со двоен и метрички број. Што се однесува до стандардот, палетата на производи е дадена во ГОСТ 617-2006.

Новиот стандард се заснова на метричката ознака на димензиите, па, на пример, старата ознака од 3/8 инчи е заменета со две големини (6 и 7 мм). Во принцип, само ладно валани производи даваат околу 70-80 стандардни големини, и ова, ако се земе предвид само дебелина.

При изборот на вистинскиот гасовод, може да се сретнете со следниве ознаки за големина:

• инчен Во овој случај, означувањето, на пример,? инчи само ќе ја покажат надворешната големина;
• фракционо. Во формат за снимање 14/12, бројот 14 го покажува надворешниот дијаметар и 12 го покажува внатрешниот дијаметар;
• фракционо укажување на дебелината на ѕидот, на пример, 14/1. Во овој случај, бројот 14 го означува Dn и 1 - дебелината на ѕидот.

Сумирање

Во рамките на една статија тешко е да се покријат сите детали за обележување на цевни валани производи. Сепак, предложените информации ќе помогнат да се движите при изборот на вистинскиот гасовод, што значи дека ризикот од истекување ќе биде минимизиран.

Видеото во оваа статија покажува пример за избор на дијаметар врз основа на условите за работа на гасоводот.
