Челични правоаголни цевки - технички информации и

При споменувањето на гасоводот, прво доаѓа до умот на производ со кружен пресек, кој се користи при поставување на водовод, канализација и затоплување. Но побарувачката и цевки, чија форма се разликува од кругот, особено правоаголна. За да ја изберете вистинската цевка, корисно е да се запознаете со регулаторните барања и правилата за етикетирање.

Општи информации

Квадратни и правоаголни делови никогаш не се користат за системи за водовод или греење. Предностите на квадратниот нафтовод стануваат очигледни при инсталирањето, на пример, рамката на која било структура.

Кога ја извршувате целата работа со свои раце, можете да забележите неколку предности одеднаш:

• мала тежина;
• висока јачина;
• одлична отпорност на торзија;
• брзина на инсталација;
• елегантен изглед.

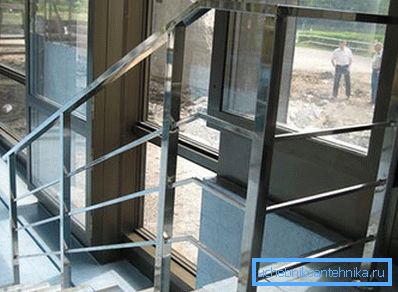

Покрај тоа, рамната површина е исто така практична. Тоа лесно може да се прицврсти на површината на ѕидот, а при инсталирање, на пример, оградата, врвот на профилната цевка е многу потешко да се инсталира.

Регулаторна рамка

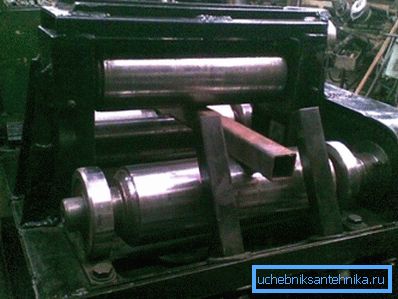

Изработката на гасоводот на профилот се изведува со полагање на цевката преку серија ролки, кои ја даваат посакуваната форма. Во овој случај, усогласеноста на финалниот производ со големини наведени во асортиманите е прилично строго контролирана.

Што се однесува до регулаторните документи, можете да изберете цела "куп" на стандарди кои содржат сеопфатни информации за стандардните големини на профилот:

• ГОСТ 8645-68, ГОСТ 8645-86 и ГОСТ 8645-82 - овие документи ги покажуваат барањата и големини на челични правоаголни цевки;

• ГОСТ 8639-68 и ГОСТ 8639-82 на голем број челични правоаголни цевки содржат основни информации за квадратните делови;

• ГОСТ 30245-03 - во него можете да најдете податоци за гасоводот, и квадрат и дел во форма на правоаголник. Покрај тоа, таа содржи барања за силата на заварувањето.

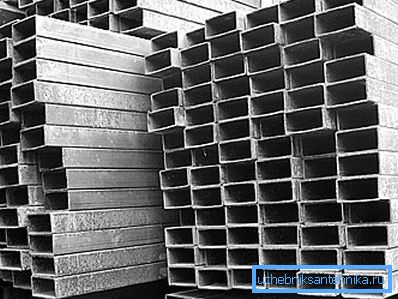

Челични правоаголни цевки

Во овој случај, прво треба да се обрне внимание на ширината и висината на производот, како и дебелината на ѕидот. Покрај тоа, треба да се разбере дека аглите се заоблени, поради што, исто така, се контролира радиусот на закривеност.

Обрни внимание! Заокружување на аглите на гасоводот - неопходна мерка. Ако аглите не беа заоблени, тогаш за време на торзиона деформација на овие места ќе се забележат концентрации на стресот, што ја загрозува стабилноста на структурата.

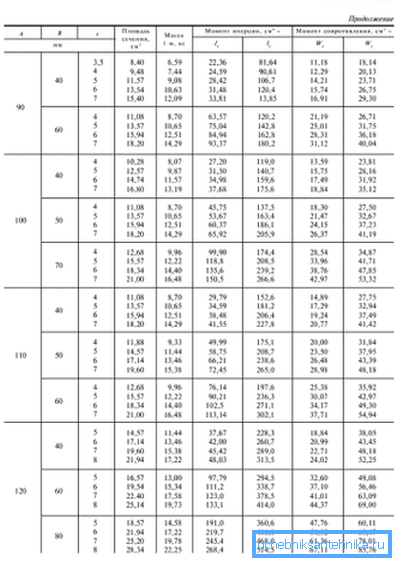

ГОСТ 8645-82 на правоаголна челична цевка се протега на електрични, како и топло и ладно валани цевки. Според размерот на асортиманот може да биде во опсег од 15x10 mm до 180x150 mm.

И ако може да се користат минималните димензии, освен за оградата, висината на цевководот повеќе од 10 см ви овозможува да го користите веќе како елемент на потпорната конструкција.

Правоаголни челични цевки според ГОСТ 8645-86 мора да ги исполнуваат истите барања како што е наведено во стандардот од 82 години. Разликите се повеќе козметички и се однесуваат на барањата за усогласеност со определени геометриски димензии.

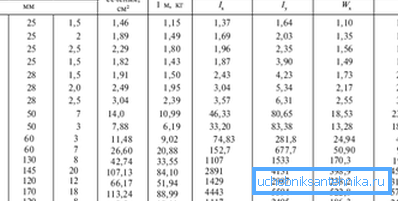

Според овој стандард, во согласност со клиентот може да се произведуваат посебни димензии, неговиот дијаметар може да биде од 28x25 mm до 196x170 mm. Што се однесува до радиусот на закривеност, општото правило е дека радиусот не треба да ја надминува двојната дебелина на металот.

Обрни внимание! Во некои случаи, радиусот може да се зголеми за тројно зголемување на дебелината на металот. Но, потребно е претходно одобрување кај купувачот.

ГОСТ 8645-68 за челични правоаголни цевки мерач ги содржи истите информации, само големини се разликуваат малку. Според овој документ, стандардните димензии остануваат исти, а како специјални големини, тие се во опсег од 28x25 mm до 230x100 mm.

Обележувањето на гасоводот содржи сеопфатни информации не само за димензиите на делот, туку и за материјалот од кој е направен.

Означувањето е малку различно во зависност од должината, такви опции се можни:

• 90х40х4 ГОСТ 8645-68 / В10 ГОСТ13663-86;
• 90х40х4х6000 ГОСТ 8645-68 / В10 ГОСТ13663-86;
• 90x40x4x1250cr ГОСТ 8645-68 / В10 ГОСТ13663-86.

декрипција наставата е исто во секој случај - се наведени од лево кон десно: геометриски димензии на пресек и гости, според кој на цевката е продуциран, исто така, укажува на должината на нафтоводот или мноштвото на должината во именител - видот на челик и спецификациите на кои се одговара.

Примерот ги покажува следните големини:

• во првиот случај, правоаголни челични цевки во согласност со GOST 8645-68 има големина на делот 90h40 mm и дебелина на ѕидот - 4.0 mm, должина на оф-gage на челични B10;
• сите исти, но должината е 6,0 m;
• геометриските димензии остануваат исти, но должината е повеќе од 1,25 м.

Обрни внимание! Моментот на отпор и други статички карактеристики се пресметуваат врз основа на дебелина на ѕидот од 1,5 мм. Со оглед на тоа дека дебелината на металот може да достигне 15-18 мм, ако се планираат сериозни оптоварувања, подобро е да се рекалкулираат овие карактеристики врз основа на вистинските димензии на ѕидот.

Плоштад на гасоводот

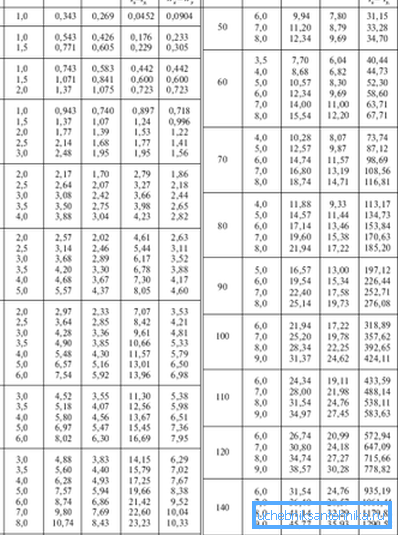

ГОСТ 8639-68 за голем број челични правоаголни цевки е поправилно да го повикате стандардот за квадратна цевка, бидејќи висината и ширината на делот се еднакви. Големините, се разбира, се разликуваат од правоаголникот, минималната големина е 10x10 mm, а максималната големина е 180x180 mm. Покрај тоа, можно е да се произведуваат специјални големини - од 32x32 mm до 65x65 mm.

Обрни внимание! Во асортиманот, некои големини се загради, што значи дека оваа големина се смета за препорачана за повеќето задачи. Вредност за пари и максимална ефикасност.

Исто така, како и во случај на правоаголен дел, големината на радиусот на аголот е нормализирана. Општо земено, радиусот не треба да биде двојно поголем од дебелината на металот. И само за големина 60x60x4 mm може да се направи исклучок и радиусот може да се зголеми до трикратна дебелина на ѕидот (но ова бара согласност од купувачот).

Покрај тоа, двата стандарди содржат прилично строги барања за геометријата на самиот производ, не само димензиите на делот, туку и строго се контролираат кривината и отклонувањето на аглите од 90? и така натаму

На пример, челичната цевка од правоаголна форма според GOST 8369-68 мора да биде во согласност со следниве барања:

• ѕид отстапување дебелина од нормата зависи од начинот на производство, бидејќи за лесна валани со дебелина метал не треба да се разликува од тубуларна добра земја за повеќе од 12,5% или + -15% на електрични цевни - ± 10%, а за superalloy - ± 12.5 %;
• особено почитувањето на формата влијае врз работата под оптоварување, па отстапувањето на аголот помеѓу ѕидовите не треба да надминува ± 1,5;
• максималната искривување не треба да надминува 1 mm за 1 m должина, овој параметар лесно може да се потврди со свои раце;

Покрај тоа, ограничувањата се ставаат на такви параметри како вратоврска (што се подразбира од страна на конкавноста на страните), должината на готовиот производ итн.

Тековни регулаторни барања

Доколку во минатото главните карактеристики на квадратни и правоаголни цевководи беа нормализирани со различни документи, тогаш ГОСТ 2003 ги комбинира големини на овие два вида на делови. Ова малку ја олеснува работата со документот.

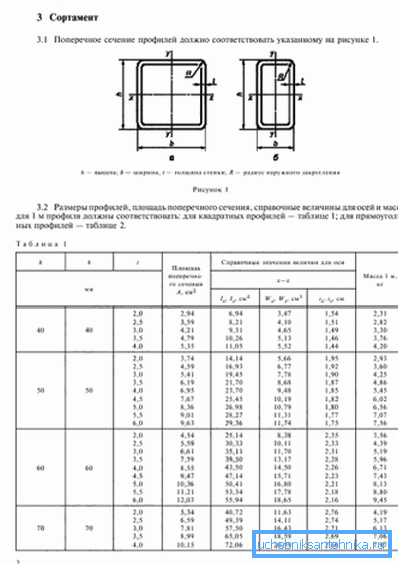

ГОСТ 30245-03 за челични правоаголни цевки мерач се состои од 2 маси, 1 ги покажува стандардните големини на квадратни цевки, а втората за правоаголни цевки.

Во споредба со документите наведени погоре, големини се разликуваат малку:

• за квадратен дел, минималните димензии се 40х40 мм, а максималните димензии се 300х300 мм;
• во случај на правоаголник, димензиите се во опсег од 50x25 mm до 400x200 mm.

Што се однесува до должината, тогаш според ГОСТ 30245-2003 може да биде еднакво на 6.0, а максимумот е поставен на 13.0 m (но само со согласност на клиентот). За масовно производство се користи опсег од 6,0 до 12,0 метри.

Разликата од стандардите од претходните години се забележува и во барањата за геометрија. Исто така се посветува внимание на силата на заварот, правилата за обележување, складирање итн.

Критериуми за избор

Важно е да бидете во можност да работите со производниот микс. Тоа е, знаејќи ја целта на структурата и има при рака табела со стандардни големини (како и статични карактеристики на делот), треба да бидете во можност да ја изберете опцијата што ја сакате. И ако во текот на поставувањето на водоснабдувањето или отпадот од отпадни води е од одлучувачко значење, во случај на профил на гасоводот, треба да се обрне внимание на структурната јачина, цената се зема во предвид.

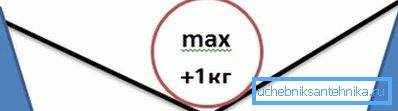

Главниот услов е дека само еластична деформација е дозволено (што е, на дизајнот ќе се врати по оптоварување се применува во првобитната положба, и притисокот не расте на својата долгорочна апликација). Ако пресметката се врши самостојно, тоа е потребно да се земат предвид деформација (виткање, аксијална компресија, торзија) GOST цевки треба да се утврди статички пресек карактеристики.

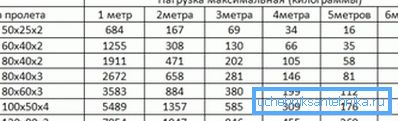

Малку е веројатно дека некој ќе сака независно да го пресмета дизајнот, а не секој ќе биде во можност да. Во оваа ситуација, можете да ги користите табелите, кои покажуваат приближна големина за одреден тип на оптоварување.

Во заклучок

За да не бидете погрешно при изборот на правоаголна цевка, треба да ја разберете регулаторната документација и барем грубо да ги замислите условите за работа на структурата. Постојат многу стандарди издадени за цевки за профили, информациите содржани во оваа статија ќе ви овозможат да ги преместите.

Видеото во овој напис покажува употреба на обликувана цевка како рамка за идна структура.
