Челични електрични заварени надолжни цевки типови и

17-05-2018

Цевки

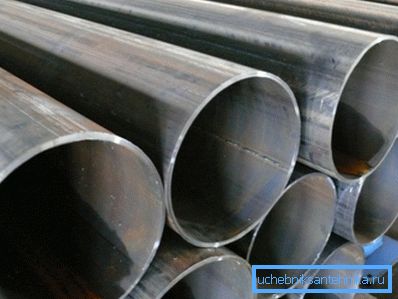

Челични надолжни електрични заварени цевки се еден од најчестите материјали при поставување на гасоводи, водоводни цевки, системи за греење и други цевководи. Потоа, внимателно ги разгледуваме карактеристиките на овие цевки, нивните типови и области на примена.

Видови на челични цевки

Прво, челичните цевки можат да бидат од неколку видови:

Electrowelded - имаат заварување. Овој метод на производство е наједноставен и најмалку скап.
Бесшевни - овој тип вклучува топло валани и ладно валани производи направени од цврсти метални заготовки.. Оваа технологија е посложена и скапа, сепак, овозможува да се добие производи со висока точност на форма и механичка сила.

Електричните производи пак се поделени во два вида:

Спирален слој - цвест нема појава на спирала. Овој метод ви овозможува да постигнете добра затегнувачка цврстина.
Електрично залепено прстен - палка има надолжен слој. Овие производи се повеќе разноврсни и почести. Со нивна употреба, поголемиот дел од водните линии се завршени.

Посебни карактеристики

ГОСТ 10705 91 за челични електродустрирани надолжни цевки им овозможува нивно производство со дијаметар од 450 до 1420 милиметри.

Покрај тоа, постојат четири форми на нивниот пресек:

Плоштад;
Правоаголна;
круг;
Овални.

По правило, почетниот материјал за овие производи е лента - ова е лим или челична лента, која на посебни машини е свиткана во цевка.

Според GOST, овој производ е изработен од јаглерод и нисколегиран челик од следниве видови:

Смирен;
Полу-смирен;
Вриење.

При изборот, треба да се има на ум дека карактеристиките на опсегот на овие производи се доста хетерогени. Затоа, ГОСТ 10706 76 за челични електрични заварени надолжни заварени цевки ги дели на четири групи:

Група А	Вклучува производи кои најчесто се користат при високи механички оптоварувања, на пример, за време на изградбата.
Група Б	Тие се отпорни на хемиски напад, па затоа се користат во изградбата на цевководи за транспорт на разни хемиски супстанции.
Група Б	Поседуваат квалитетни производи од двете горенаведени групи.
Група G	Производите се високо отпорни на надворешен и внатрешен притисок.

Карактеристики

Според ГОСТ 10704 91 за надолжни електрични заварени цевки, тие може да ги имаат следните параметри:

Дебелина на ѕидот	Од 1 мм до 10 мм. Дебелината на ѕидот е избрана во зависност од дијаметарот.
Дијаметар	Како што споменавме погоре, овој параметар се движи од 10 до 1420 мм.
Должина	Неизмерната должина со дијаметар помала од 30 mm може да биде најмалку 2 метри, со дијаметар од 30 - 70 mm, овој параметар е најмалку 3 метри. Со дијаметар од 70 - 152 m - должината е дозволена од 4 метри и повеќе од 152 mm - од 5 метри и повеќе. Димензионалната должина исто така зависи од дијаметарот на производот. Со пресек до 70 mm, тоа е 5-9 m, а до 219 mm - флуктуира во рамките на 6-9 m. Според ГОСТ 10705 80 за надолжни цевки со дијаметар до 530 мм, за производи со пресек од 426 мм, опсегот на должина е во рамките на 10-12 м. Цевки со поголем дијаметар се само недимензионални.

Овие надолжни цевки доаѓаат во две класи на точноста:

Со отсекување на краевите - со тоа се отстрануваат бурите.
Без кастрење - нема да се отстранат burrs.

Според ГОСТ 10706 91 за овој производ, максималната можна девијација на нејзината должина зависи од класата на точност. За првата класа, оваа вредност е +15 mm, а за втората - +100 mm.

Основаност

Меѓу предностите на електрично заварените цевки се следните точки:

Широк производ мешавина поради технологијата на производство.
Максималниот дијаметар може да биде 1,4 метри (дебелината на ѕидот во овој случај е 32 мм), додека аналогните тркала може да имаат дијаметар не повеќе од 550 mm.
Тежината на челичната електрично заварена надолжна цевка е релативно мала во споредба со аналогот на тркалање, што го поедноставува транспортот и инсталацијата.
Добра јачина, која му овозможува на нафтоводот да го издржи механичкиот стрес и високиот внатрешен притисок во системот.
Поголем волумен со ист дијаметар, во споредба со аналози на тркалање. Ова овозможува пумпање повеќе гас во цевките.
Ниска цена, во споредба со други видови на челични цевки.

Совет! Склопот на цевководот се изведува со помош на машина за заварување. Имајќи вештина да работите со оваа алатка, можете сами да ја завршите работата.

Недостатоци

Недостатоците на производите вклучуваат:

Прилично висок коефициент на грубост поради присуството на заварување.
Помала сила во споредба со аналогните валјаци, што исто така се должи на присуството на заварот.

Карактеристики на производството

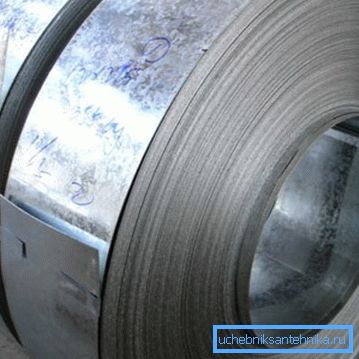

Како што е споменато погоре, материјалот за производство на производи од овој тип е лента, која се испорачува во форма на ролни.

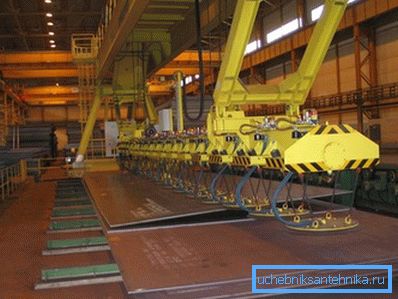

Технологијата на производство е како што следува:

Прво на сите, материјалот е подготвен - развлечен и исечен на ленти.
Тогаш лентите се свиткани во лента. Треба да се напомене дека овој процес е континуиран, така што оваа лента е исто така наречена бескрајна.

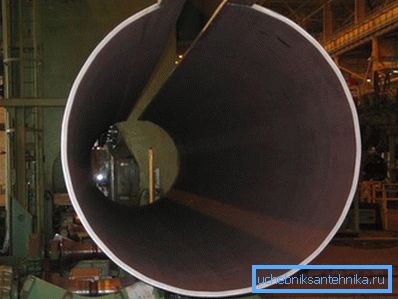

После тоа, на машините за мелење, од лентата се формира празна со отворен слој и кружен пресек.
Следно, споеви се заваруваат со електрично заварување. Во моментов, постојат четири методи за заварување, од кои секоја има свои предности и недостатоци. При изборот на метод, приоритет е сигурноста и издржливоста, бидејќи овие индикатори ја одредуваат класата на производот.

Готовиот производ е калибриран, што овозможува да се добие точниот дијаметар и дебелина на ѕидовите.
Заварот се следи со употреба на вителски точки или ултразвук. Оваа фаза е многу важна, бидејќи издржливоста на производот зависи од заварувањето.
Конечната фаза е сечење на готовите производи во сегменти од саканата должина, кои потоа се испраќаат до складот.

Обрни внимание! На самиот крај на производствениот процес, производите се етикетирани. Брендот на производот ги информира за неговите геометриски параметри, типот на градежен материјал што бил користен и класата на точност на производниот процес.

ГОСТ 10704 76 за овој тип цевки ги контролира нивните механички својства. Во исто време, хемиската контрола на производите не се врши.

Обем

Обемот на предметните производи е доста обемна.

Најчесто се користи во следниве области:

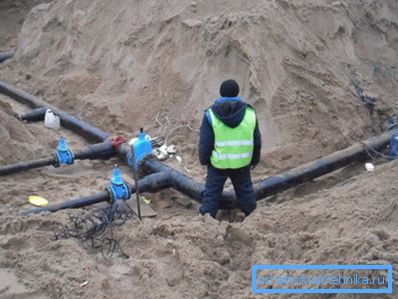

Водоснабдување - може да се користи за топла и ладна вода, бидејќи металот не е подложен на екстремни температури и притисок. (Видете го и статијата Дистрибуција на водоводните цевки: карактеристики.)
Системите за греење - производи се користат во изградбата на урбани и локални грејни мрежи. Освен тоа, во случаи кога температурата на течноста за ладење надминува 95 Целзиусови степени, дозволено е користење само челични материјали. Покрај тоа, цврстината на прстенестата прст и добрата отпорност на надолжните оптоварувања ја прават таквата цевка речиси идеален за вертикално поврзување.

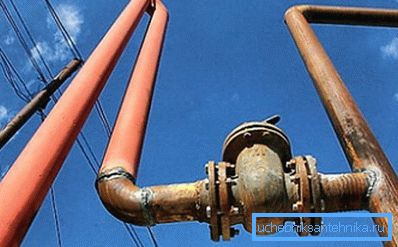

Гасоводот и нафтоводот - популарноста на производите во прашање во оваа индустрија се должи на неговата отпорност кон хемиска агресивна средина и неговата способност да издржат висок притисок (до 16 MPa).

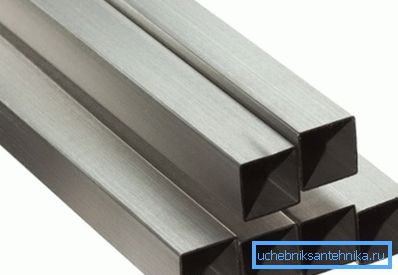

Производите кои припаѓаат на првата класа на точност се користат во областа на инженерството и градежништвото. Навистина, во градежништвото почесто не користат круг, туку квадратни цевки, бидејќи имаат подобра цврстина и цврстина.

Обрни внимание! Упатството за вградување на челични цевководи вклучува подготовка на рабовите на спојувањата кога се заваруваат цевки, што овозможува да се обезбеди совршено спојување на делови на заварен зглоб. Ако дебелината на ѕидот е повеќе од 3 мм, аголот на косината не треба да надминува 45 степени.

Еве, можеби, се сите главни точки што може да се каже за овој тип на цевка.

Заклучок

Електричната заварена надолжна цевка е универзален производ кој се користи во различни дизајни. Големиот обем на нивната примена е поврзан со добри перформанси и релативно ниски трошоци, во споредба со слични производи.

Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
