Челична профилирана цевка: апликација, стандарди, мерач
За што се користат цевки? Кои се стандардите и ГОСТ за челични профилирани цевки кои се во сила? Кои големини се овие производи направени со? Ајде да бараме одговори.
Апликација

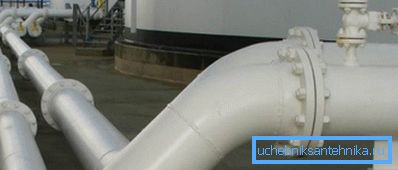

Апликациите на кружни и профилирани цевки се одделени со голем број карактеристики на производи кои директно следат од обликот на нивниот дел. Опсегот на примена на тркалезни цевки е транспортот на течности и гасови, вклучувајќи ги и оние со прекумерен притисок.
Постојат две причини за ова:
- Кружната форма ја обезбедува максималната површина на пресек и, според тоа, максималната пропусност на фиксен обем.
Обрни внимание! Колку е поголема дебелината на цевката (обемот или периметарот), толку е поголема цената на метар со фиксна дебелина на ѕидот.
- Покрај тоа, кружниот дел обезбедува максимална цврстина на истегнување со прекумерен внатрешен притисок. Забележете дека ова е директна последица на првиот постулат: внатрешното окружување ги притиска ѕидовите посилно, колку е поголемо нивното подрачје; областа со фиксна должина е минимална само на тркалезната цевка.

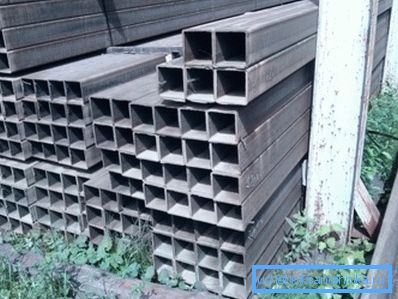

Формирани цевки - квадратни и правоаголни се користат каде што е потребна максимална ригидност со минимална тежина. Која е поврзаноста помеѓу секвенцискиот профил и вкочанетоста?
Дозволете ми да објаснам со примерот на мал експеримент од теренски училиште од советско време што е лесно да се направи со свои раце.
- Ние ќе собереме од тенка решетка на четири столбови правоаголна рамка за да се вклопи А4 хартија. Не е тешко да се претпостави дека рамката поставена на масата, кога мала сила се применува во хоризонталната рамнина, лесно ќе се претвори во ромб со произволни агли.
- И сега на рамката ставаме лист хартија и по сушењето на лепилото, ќе се обидеме повторно да го претвораме правоаголникот во ромб. Совет: примената на напорот што е можно за возрасен човек во истата рамнина нема да успее.
Во цевката на профилот, паралелно со насоката на виткање, играјте ја улогата на озлогласениот лист хартија. Тие не дозволуваат свиткување на цевката, и покрај сопствената мала дебелина и димензии: челик се уште е многу посилен од хартијата со кинење.
Опсегот на профтруба е многу голем.
Еве неколку примери:

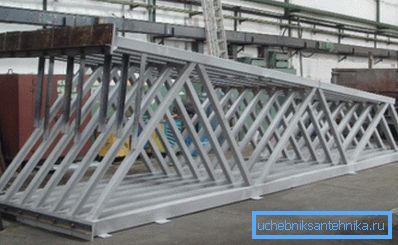

- Лежишта и рамки од метални конструкции.
- Рамки и огради паралели.
- Рамки на оранжерии и фрлања од цевки.
Регулаторни документи
Листа на
Постојат три главни документи кои го регулираат производството на производи интересни за нас.
- ГОСТ 13663-86 за челични цевки содржи технички барања за производство.
- Опсегот на челични цевки во форма на квадрат е содржан во стандардниот број 8639-82.
- Опсегот на правоаголни цевки се зема според ГОСТ 8645-68.

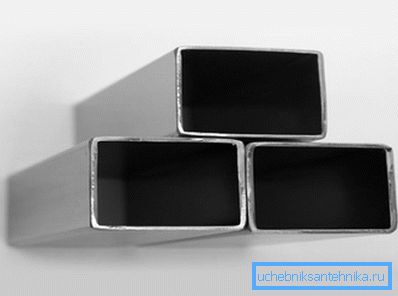

Необично е: и покрај другите технички барања за производство, според големината, профилирана цевка од нерѓосувачки челик се произведува според истите стандарди како цевка изработена од некорозивни челици - ГОСТ 8639-82 и 8645-68.
Ајде да погледнеме во содржината на документите.
Технички услови
Според документот, цевководот може да се направи на четири начини:
| Технологија на производство | Краток опис |

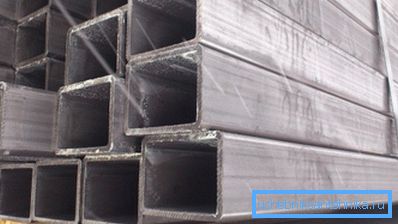

| Топло валани | Цилиндричната палка се загрева над температурата на рекристализација и се зашива, претворајќи во шуплив цилиндар. Потоа се тркала во топла состојба на цевката, добивајќи ја саканата форма. |
| Студената форма | Зашиченото парче се лади, по што се подложува на деформација и калибрација. |
| Електричен | Рамен лента се валани во квадрат или правоаголник, тогаш надолжниот слој се варат со високи фреквентни струи или електричен лак. |
| Ладно заварени електрични | Рамен лента е заварена во круг цевка, која е деформирана од ролки. |
Производите може да се стандардизираат со хемискиот состав на челични или механички својства.
Присуството на пукнатини, зајдисонце и недостатоци на површината на цевките не е дозволено; се дозволени само ситни вдлабнатини и гребнатини кои не ја продолжуваат цевката над максималните толеранции. Остатокот од брус (конвексен завар) е дозволен на внатрешната страна на електрично заварената цевка.
Во процесот на тестирање се вршат мерења и тестирање:
- Надворешни димензии.
- Дебелина на ѕидот
- Конкавност.
- Должина
- Закривеност.
- Извртување.
- Способност да го издржат истегнување и, во некои случаи, хидрауличен притисок.
- Хемиски состав
Инструкции за спроведување на тестовите во ГОСТ отсуствува; сепак, содржи референци кон други стандарди каде што се специфицирани релевантните методологии.
Асортиман
ГОСТ 8639-82
Значи, она што може да биде димензиите на челични квадратни цевки:
| Надворешна големина, mm | Дебелина на ѕидот mm |
| 10 | 1.0 |
| 15 | 1.0; 1.5 |
| 20 | 1.0; 1.5; 2.0 |
| 25 | 1.0; 1.5; 2.0; 2.5; 3.0 |
| 30 | 2.0, 2.5; 3.0; 3.5; 4.0 |
| 35 | 2.0; 2.5; 3.0; 3.5; 4.0; 5.0 |
| 40 | 2.0; 2.5; 3.0; 3.5; 4.0; 5.0; 6.0 |
| 42 | 3.0; 3.5; 4.0; 5.0; 6.0 |
| 45 | 3.0; 3.5; 4.0; 5.0; 6.0; 7.0; 8.0 |
| 50 | 3.0; 3.5; 4.0; 5.0; 6.0; 7.0; 8.0 |
| 60 | 3.5; 4.0; 5.0; 6.0; 7.0; 8.0 |
| 70 | 4.0; 5.0; 6.0; 7.0; 8.0 |
| 80 | 4.0; 5.0; 6.0; 7.0; 8.0 |
| 90 | 5.0; 6.0; 7.0; 8.0 |
| 100 | 6.0; 7.0; 8.0; 9.0 |
| 110 | 6.0; 7.0; 8.0; 9.0 |
| 120 | 6.0; 7.0; 8.0; 9.0 |
| 140 | 6.0; 7.0; 8.0; 9.0 |
| 150 | 7.0; 8.0; 9.0; 10.0 |
| 180 | 8.0; 9.0; 10.0; 12.0; 14.0 |
ГОСТ 8645-68
- Минималната стандардна големина предвидена со стандардот е 10x15 mm со дебелина на ѕид од 1,0, 1,5 и 2,0 mm. Максималната е 180x150 mm со ѕидови од 8,0, 9,0, 10,0 и 12,0 mm.
- Стандардот предвидува производство на цевки од специјални големини - од 28x25 до 230x100 mm. Максималната дебелина на ѕидот може да достигне импресивни 20 милиметри.
Заклучок
Се надеваме дека читателот не е уморен од изобилството на суви броеви, а материјалот што му се нуди на неговото внимание ќе биде корисен. Како и секогаш, дополнителни дополнителни информации може да се најдат во видеото во оваа статија. Успеси!
