Бојлер цевка како клучен елемент на опремата на топлина

Внатрешни и оџаци за простории за котли се прилично специфични дизајни. Карактеристична особина на повеќето од нив е отсуството на завар, што овозможува значително зголемување на отпорноста на внатрешните деформации.

Подолу се опишуваат најчестите карактеристики на ваквите цевки, како и давање препораки за нивна употреба во уредувањето на котларните простории.

Преглед на производот

Главни типови

Денес, два типа на производи од цевки се наведуваат како цевки на котелот:

1. Материјали кои се користат за вградување на внатрешни цевки за парни инсталации.
2. Производи наменети за уредување на системите за издувни гасови.

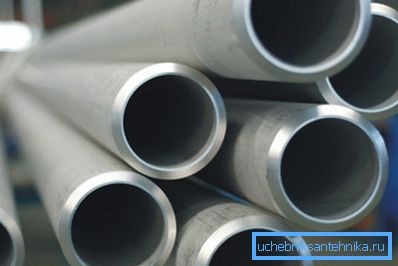

Во исто време, без оглед на дестинацијата, почесто ваквите делови се произведуваат со користење на лесна технологија. Поради тоа, внатрешната структура на материјалот на ѕидовите ја задржува хомогеноста, не постојат зони на внатрешен стрес, што му овозможува на цевката да издржи силна топлина и значителен притисок.

Според методот на производство, се разликуваат следниве видови:

• Извлечени производи. За нивното производство се зема од трајната челична палка, која се обработува на посебна машина. Во овој случај, во еден премин, површината на попречниот пресек може да се намали за 80-90%, што овозможува да се произведуваат цевки со минимални трошоци за работна сила. Конечната фаза е усогласување на краевите и конечната калибрација.

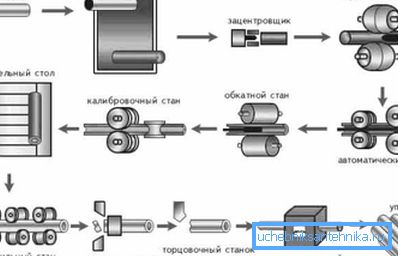

• Топло валани. Изработени од цврсти цилиндрични празнини со трепкање на посебни преси. Резултатот е шуплив ракав, кој потоа се обработува на мелница за валање додека внатрешниот дијаметар и дебелината на ѕидот не се донесат до дизајнираните вредности.

Обрни внимание! Постојат ограничувања на големината на топло валани производи: надворешен дијаметар од најмалку 20 mm, дебелина на ѕидот - 2,5 mm и повеќе. Меѓутоа, за опремата на комора најчесто се користат помасивни делови.

Ако ја земеме предвид целта, цевките од оваа група може да се поделат на:

• Котел за низок притисок - цевки со дебели ѕидови добиени со ладна или топла деформација и се користат при ниски притисоци и температури.

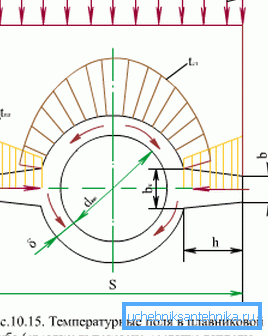

• Фино-топло-валани или ладно нацртани делови со странични зајакнувачки ребра, ориентирани да работат во услови на висок притисок. Треба да се напомене дека овие производи изложуваат многу посериозни барања за сила, односно, а цената ќе биде многу повисока.

Регулаторни документи и номенклатура

Внатрешните цевки, грејните тела, па дури и оџакот на котелската куќа се структури кои се соочуваат со многу сериозни оперативни товари. Затоа, производството на делови за нивна инсталација може да се врши само во строга согласност со прописите (видете ја и статијата Viniplast tube - карактеристики и опсег).

Како такви документи се технички услови:

• ТУ 14-3-190-2004 - Бесшевни челични конструкции за топлинска инсталација и нивните цевководи.
• ТУ 14-3-460-2009 - ажурирана верзија на претходниот документ.

Обрни внимание! Во прилог на горенаведените стандарди, професионалните цевки може да ги споменат цевките за котли ТУ 14 3П 55 2001. Исто така, дозволена е нивна употреба при поставување на опрема за пареа и цевководи, бидејќи овие производи издржуваат притисоци до 95-98 МПа и температури до 500⁰C.

Прирачникот строго ги регулира димензиите на делови и толеранции. Подолу се дадени табели во кои се наведени главните параметри со кои се утврдува усогласеноста на цевките со стандардите:

Обрни внимание! Обично испораката се изведува на надворешниот дијаметар на производот. Во некои случаи е возможно да се произведуваат делови според внатрешниот дијаметар (предмет на претходно одобрување).

Означувањето на боите на деловите во зависност од употребениот челик е исто така доста честа појава.

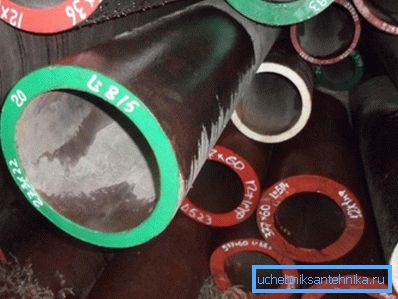

Насликајте соодветна сенка на цевките:

• Зелена - 20.
• Blue-20PV.
• Црвена -12x1mf.
• Бела - 15H1M1F.
• Сина - 12Х2МФСР
• Жолта - 15XM, итн.

Проучувањето на оваа ознака го олеснува изборот на елементи за време на инсталацијата на системот.

Употреба на оџаци

Дизајн карактеристики

Освен внатрешната опрема, важен дел е и оџак, кој е монтиран на термичка инсталација. Ефикасноста на целиот систем зависи од тоа колку точно е извршена пресметката на котливиот оџак и колку е правилно оваа структура е инсталирана.

Постојат неколку видови на такви цевки:

• Фарм. Внатрешниот оџак е прицврстен за самостојни челични цевки инсталирани на теренот и обезбедени со длабочински котви или корпа за сидро во монолитна армирано-бетонска база.

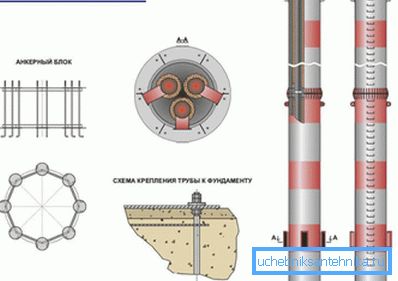

• Самоподдршка. Тие се собрани од неколку оџаци опкружени со топлинско-изолаторско коло и фиксирани во внатрешноста на челична самоподдршка школка. Надворешната структура носи статичко оптоварување и исто така се спротивставува на стресот на ветрот.

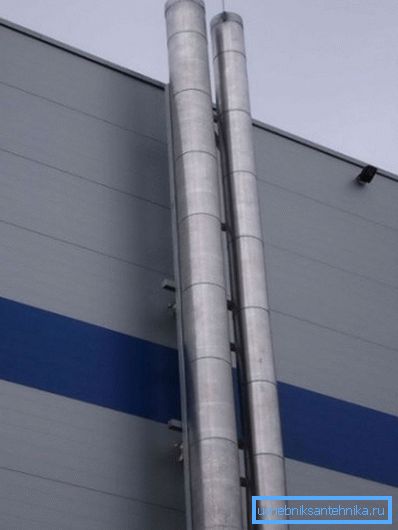

• Фасада. Најлесно да се инсталира, некои од нив може да се инсталираат дури и со свои раце. Претставуваат префабрикуван или монолитен челичен оџак, монтиран или директно на ѕидот, или на систем од ѕидни загради.
• Јарболот. Како канал за чад се користи беспрекорна челична цевка со челични ѕидови, чиј долен дел е фиксиран од прицврстувачите на плочата на подрумот. За да се спротивстави на оптоварувањата на ветерот, структурата е прицврстена со загради на каблите.

Обрни внимание! Јарболот на оџакот, исто така, може да биде опремен со заштитна обвивка за изолација од топлина.

Треба да се забележи дека повеќето од овие структури имаат значителни димензии и тежина. Тоа е причината зошто инсталацијата или расклопувањето на цевката на котелот се врши главно од специјализирани организации. Единствени исклучоци се мали оџаци на приватни куќи, како и малиот фасаден систем споменат погоре.

Пресметки на главните параметри

За проектирање и изградба на ефикасно оперирачки оџак, неопходно е однапред да се пресметаат основните параметри, кои ја вклучуваат висината на котливиот оџак и неговиот внатрешен дијаметар. Најлесен начин да го направите ова е со помош на специјални програми за калкулатор кои може да се најдат на интернет, но дури и без нив можете да дознаете барем приближни броеви.

Обрни внимание! Покрај овие бројки, неопходно е да се одредат и механичките карактеристики на структурата и термичките параметри (температурно изобличување, степен на загревање на обвивката, дебелина на изолацијата итн.),

За котли за домаќинство со мал капацитет, изворните податоци ќе бидат приближно исти:

• Температура на влезот на гас - до 200⁰C.
• Движењето на гас во цевката - 2m / s и повеќе.
• Висината на SNIP е најмалку 5 m од решетката и не помалку од 0.5 m од гребенот (за индустриски модели - најмалку 5 m повисока од највисокиот објект во радиус од 25 m).
• Притисок на природен гас - 4 Па и повеќе.

Како пример го пресметуваме дијаметарот на челичната цевка (термички коефициент Б = 0,34) потребен за работа на котлара, во која се изгорени 10 кг огревно дрво со влага од 25% и излезна температура од 150 на час.⁰C.

Обемот на гасови потребни за согорување на гориво - 10м³/ кг:

• Ние пресметуваме јачина на гасови на влезот на цевката во секунда со користење на формулата Vr = m * V * (1 + t / 273) / 3600, каде што m е масата на горивото, а V е волуменот на гасот.
• Добиваме Vr = (10 * 10 * 1.55) / 3600 = 0.043 m³/ s.
• Со користење на формулата за волуменот на цилиндерот, го одредуваме квадратчето на дијаметарот D² = (4 • 0,043) / 3,14 • 2 = 0,027.
• Како резултат на тоа, минималниот дијаметар на оџакот ќе биде 0.165 m.

Како што можете да видите, пресметките на дури еден параметар се доста комплицирани. Ова е уште еден аргумент во полза на фактот дека дизајнот на оџаците, посебно дизајниран за поддршка на работењето на котел со голем капацитет, треба да го вршат професионалци.

Громобранска заштита

Имајќи ги предвид сите карактеристики во подготовката на проектот, правилна инсталација, редовната инспекција на котливите оџаци за откривање на дефекти и нивно навремено отстранување се основни услови за ефикасна работа. Сепак, понекогаш причината за неуспехот на системот може да биде надворешни фактори.

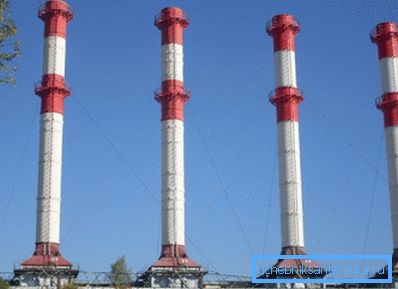

Еден од овие фактори е молња, и затоа високите цевки мора да бидат заштитени од нејзиното влијание:

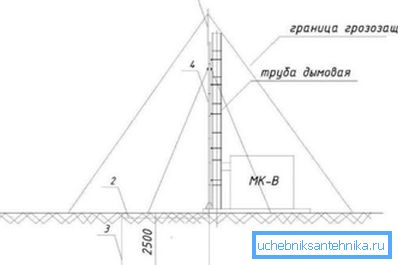

• На неметални оџаци монтирани од челични или бакарни громобрани. Нивниот број може да варира од еден (структури до 50 м) до три (од 150 м и повеќе). Во некои случаи, прачките се заменуваат со челични прстени, кои се монтирани на крајот.

• За бетонските цевки, улогата на громобранските проводници игра внатрешното засилување. За да се подобри ефикасноста на неговото работење, горните рабови на шините се заварени заедно.
• Самата челична цевка ја игра улогата на громобран. Секако, во овој случај важно е да се обезбеди висококвалитетно заземјување.

Заклучок

Дизајнот на оџаците на котларните простории, како и изборот на елементи за формирање топлински кола треба да се извршуваат само по основна теоретска обука. За да започнете со тоа, препорачуваме да ги проучувате алгоритмите и видеото во овој напис, но не треба да почнете да работите без соодветна практика: ризикот од грешка е премногу голем, што може значително да го наруши функционирањето на системот (видете и Cold-Deformed Tubes: стандарди и технологија на производство).
