Боење на цевководи: разлики, намена, стандарди

Современите инженерски, индустриски, урбани и други комуникации, нивните мрежи и системи се дизајнирани да пренесуваат разни супстанции кои се опасни за луѓето и за животната средина. Затоа, дури и во советско време, на бојата на цевките беше развиен посебен документ ГОСТ 14202 69, кој строго регулира кои ознаки на бои и други знаци треба да го известат персоналот за содржината на цевката со која ќе работи.

Безбедност во комуникацијата

Цел

Треба веднаш да се истакне дека ова барање во никој случај не е препорака, освен тоа, неусогласеноста или непочитувањето на барањата за SNiP е правилно строго казниво со закон.

Ова не е затоа што некој сакаше да го наслика овој свет со нови свежи бои, туку затоа што во случај на несреќа, одржување, како и други контакти и манипулации со наведените предмети, службите за спасување, ММЕРКОМ и други специјални служби сигурно треба да знаат кои супстанции треба да се справат и кои мерки треба да се користат за да се спречи и отстрани опасноста.

Исто така, треба да се потсетиме дека цевките носат далеку од само вода од чешма, грејни подлоги и канализација.

Современото производство и хемиската индустрија веќе долго време се манипулираат со супстанции како што се:

• Запаливи и експлозивни гасови со различно потекло;
• Запаливи и експлозивни течности со различно потекло;
• Токсични гасови и течности;
• Прегреана пареа;
• Заситена пареа;
• Супстанции со висок притисок;
• Не запалива гасови и течности;
• Киселини, вклучувајќи чад и концентрирани;
• Алкали со различен состав;
• Опасни органски соединенија;
• Воздушен вакуум;
• Сите супстанции под висок притисок;
• Други опасни или особено важни супстанции.

Обрни внимание! Покрај непосредната опасност диктирана од хемискиот состав на супстанцијата што се транспортира, температурата (и висока и ниска), како и притисокот и волуменот играат важна улога.

Очигледно е дека во случај на главна несреќа и истекување, пожар или друга опасна активност на транспортираната супстанција се јавува вонредна ситуација, а итни служби, служби за спасување, екипи за евакуација и други учесници во итни случаи мора да бидат целосно информирани за природата и составот на изворот на опасност.

Последиците од катастрофата можат да опфатат не само локални, локални, регионални, регионални, па дури и национални и глобални размери. Оваа околност ја разгледува темата која се разгледува на сосема друго ниво, и овде прашањата не се решаваат од страна на семејниот совет - дали да се стави по боја поевтино со свои раце или да се повика сликар.

Ова е национален проблем, кој е еден од најконтролираните и одговорни на ниво на министерства и одделенија од различни земји и нивните синдикати.

Обрни внимание! Цената на неусогласеноста, игнорирањето, саботирањето или несоодветното исполнување на барањата за етикетирање е животот на многу луѓе, интегритетот на инфраструктурата, ефикасноста на индустријата и претпријатијата за поддршка на животот во градовите, болниците и другите важни објекти, е прашање на зачувување и заштита на природни објекти, вклучувајќи ги и единствените.

Групи на супстанции и соодветни бои

Според ГОСТ 14202 69, беше одлучено да се поделат сите транспортирани супстанции во десет зголемени групи, кои се обединети со еден или друг заеднички квалитети.

Така, сите супстанции во првото приближување се поделени во следните групи:

1. Вода (технички, пиење, отпад);
2. Водена пареа;
3. Воздухот;
4. Запаливи гасови, вклучувајќи течен;
5. Негативни гасови, вклучувајќи течен;
6. Различни киселини, вклучително и дренирање;
7. Алкалис;
8. Запаливи течности;
9. Незапалива течност;
10. Други супстанции.

Одредени бои одговараат на овие зголемени групи на супстанции, кои укажуваат на присуство во садот на една или друга хемиска супстанција:

Број на група	Преносна супстанција	Име на боја
1	Вода	зелена
2	Пареа	црвено
3	Воздухот	сина

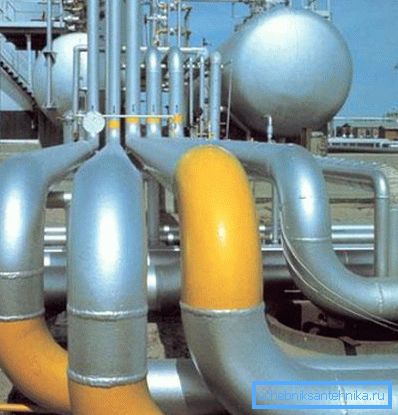

4.5	Запаливи и не-запаливи гасови	жолта
6	Киселини	портокалова
7	Алкалис	виолетова
8.9	Запаливи и незапаливи течности	кафеава
0	Други супстанции	сива

Обрни внимание! Во прилог на наведените бои и предмети, противпожарни системи и инсталации мора да бидат насликани со црвена боја на сигнал, без оглед на нивната содржина.

Методи на обојување на боја

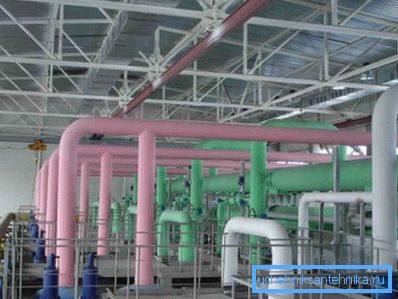

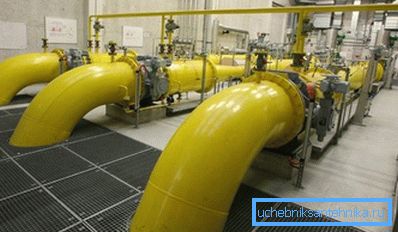

Бојата за идентификација се применува во континуиран слој преку целата површина или во одделни делови.

Начинот на нанесување на боја е избран врз основа на бројни размислувања:

• Локацијата на објектот;
• Дијаметар на цевката;
• Должина на трупот;
• Бројот на заеднички лоцирани линии;
• Барања на правилата за индустриска безбедност и безбедност на животот во индустријата;
• Барања за индустриска хигиена;
• Условите за видливост и транспарентност на воздушната околина во објектот;
• Условите на осветлување на самиот објект;
• Погодноста на персоналот;
• Генерално архитектонско решение или ансамбл на областа.

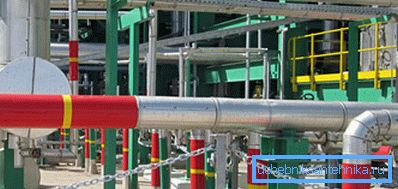

Ако концентрацијата на светли бои поради една или друга причина е неприфатлива, како и во работилници со голем број и должина на комуникации - обележувањето е направено во делови.

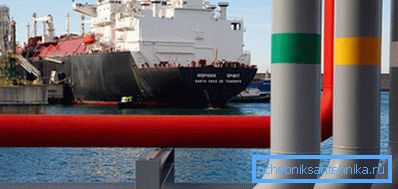

Доколку бројот на комуникации е мал и нивната должина е мала, згора на тоа, ако не ги влоши работните услови во работилниците, бојата е континуирана.

Отворените објекти се покриени со континуиран слој само земајќи го предвид влијанието врз слој на сончево зрачење и други временски фактори.

Ако облогата се нанесува во работилници и во производствени површини, тогаш во овој случај, остатокот од површината на цевката обично е насликан во бојата на ѕидовите на просторијата. Во исто време, користењето на други обележувачки нијанси за пополнување на празнините е строго забрането.

Обрни внимание! Во случај на поставување на автопати во канали без премин или без канал, се означуваат во областите на инспекциските комори и бунари.

Друго важно правило е тоа што идентификационите парцели се применуваат според локалните карактеристики (времето, климата, соларната активност, видливоста). Во исто време тие се наоѓаат на најважните и најважни места - врски, гранки, на местата на селекција и инструменти, на премини на главните патишта низ ѕидови и други препреки, подови, партиции, како и на влезовите и излезите на производните капацитети.

Обрни внимание! Фреквенцијата на примена во објектите и на територијата на надворешни инсталации е најмалку 10 метри, на отворени магистрални линии и цевководи - од 30 до 60 метри, во зависност од условите на теренот.

Ширината на деловите директно зависи од дијаметарот на цевководот. За објекти со дијаметар до 300 mm - не помалку од 1200 mm (четири дијаметри), за објекти со дијаметар над 300 mm - не помалку од 600 mm (два дијаметрата).

Ако димензиите на автопатите се навистина големи - дали е можно барем да се примени подот? обемот на цевката во однос на изолацијата.

Обрни внимание! Наведените правила за примена и димензии задолжително треба да одговараат на дијаметарот на цевките и цевките на багажникот.

Опасни предмети

Тука ГОСТ остава само три основни бои:

1. црвено-експлозивни и запаливи, запаливи;
2. зелено - неутрално;
3. жолта - токсичност, токсичност, длабок вакуум, асфиксија, радиоактивност, способност да предизвикаат хемиски изгореници или само опасен висок притисок.

За цевки кои содржат супстанции со повеќе фактори на ризик, може да се применат повеќе прстени, односно да се биде црвен и жолт прстен во исто време.

Обрни внимание! Цевководи со длабок вакуум, освен цевки за бојадисување и прстени, мора да бидат означени како "вакуум".

Покрај тоа, краткото хемиско име на супстанцијата е напишано на самите прстени и укажува на насоката на нејзиното движење. Во ситуации на нормални и вонредни настани, ова е исклучително важно и влијае на различни фактори кои можат да влијаат на животот на луѓето.

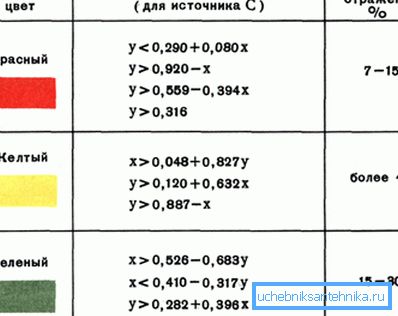

За посебно опасни предмети, меѓу другото, се користат предупредувачки знаци од различни содржини, чија боја, форма и содржина се строго регулирани и инсталирани. Плочата мора да има триаголна форма, жолта позадина и црна графика.

Ваквите знаци или знаци обично означуваат следниве супстанции:

• Силни отрови;
• Експлозивни соединенија;
• Радиоактивни супстанции;
• Други особено опасни соединенија и нивни мешавини, особено штетни при прскање.

Ако индикацијата не содржи специфики, тогаш знакот на извикот едноставно останува на жолта позадина.

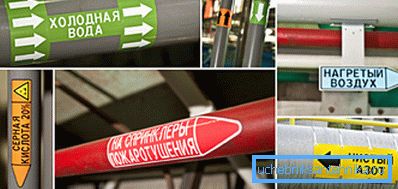

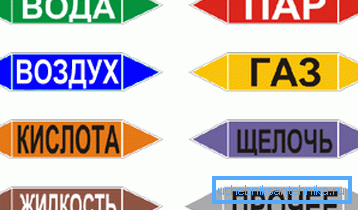

Исто така, употребувајте ознаки што не ја менуваат бојата кога една супстанција протекува. Тие вообичаено содржат индикација за видот на супстанцијата и укажуваат на насоката на движење на медиумот од страна на еден од острите краеви, понекогаш користејќи ги штитовите со две острици.

Заклучок

За да се обезбеди нормално функционирање и ликвидација на несреќи на модерни индустриски и багажни постројки, потребно е пренесување на супстанции преку цевководи. За безбедност, тие се означени според GOST и SNiP, што е јасно прикажано во видеото во овој напис.
