Бесшевни челични цевки според гост 8732 78: производи за

Челични цевки со дебели ѕидови се користат најчесто за производство на комуникации со зголемени оперативни оптоварувања. Поради оваа причина, производството на такви производи е регулирано со голем број стандарди, а готовите делови подлежат на строга контрола на квалитетот.

Подолу ќе ги разгледаме главните законски препораки во врска со процесот на производство на беспрекорни цевки, како и анализирање на нивните оперативни карактеристики.

Регулаторна рамка

Основни стандарди

За да се обезбеди правилен квалитет на безшевни цевчести производи, целата работа се изведува во согласност со голем број регулаторни документи. Во табелата подолу ќе ги наведеме оние за кои извршувањето е најважно во моментот:

Покрај тоа, одделни препораки го регулираат производството на делови за:

• Линии за гориво и линии за нафта.
• Петрохемиска и нафтена индустрија.
• Гасоводи и рафинерии за нафта.
• Индустриски комуникации.
• Апарати за домаќинство и индустриски гасоводи.
• Водоводни системи.
• Бродоградба, итн.

За секоја од горенаведените индустрии, постои добро дефиниран асортиман на безшевни челични цевки. Сепак, оваа информација е релевантна само за оние кои професионално се занимаваат со проектирање и уредување на индустриски комплекси. Треба да ги проучуваме нијансите на производството и главните барања за цевководи според ГОСТ.

Сорти на производи

Во зависност од димензиите на производите, ладно валани лесни цевки се поделени во следниве типови:

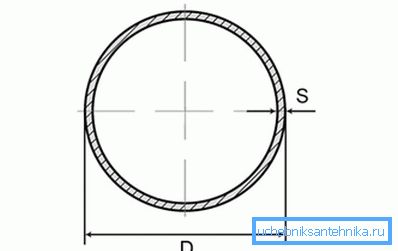

• Особено дебели ѕидови - односот на надворешниот дијаметар до дебелината на ѕидот е 6 или помалку.
• Дебели ѕидови - овој сооднос е од 6 до 12,5.
• Тенки ѕидови - од 12,5 до 40.

Исто така, предвидува поделба на производи во класи во зависност од механичките карактеристики и карактеристики на работењето:

Технологија на производство

Топла начин

Инструкции за производство на такви производи вклучува употреба на комплексна опрема, бидејќи дома бесшевни цевки, се разбира, нема да работат. Сепак, секој господар треба да има барем површно разбирање за материјалите со кои работи, затоа препорачуваме да ги проучите графиконите за проток опишани подолу.

Ајде да го започнеме описот со "жешка" технологија:

• Како празно за производот се користи цилиндрична, квадратна или повеќестепена целулозна лента.. Неговиот материјал може да биде различен, но најчесто се користи нерѓосувачки челик од соодветната класа.
• За да се олесни формирањето на основната празнина, работното парче се загрева во печка. (температурата мора да биде поголема од температурата во која се случува рекристализација на избраниот челик).

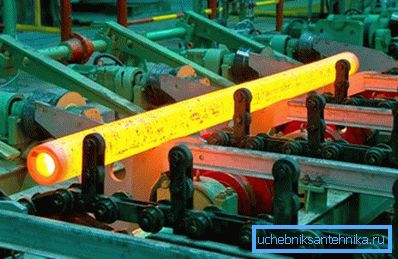

• Лагер се формира - шуплив цилиндар. За да го направите ова, работното парче е сместено во пирсачка мелница, каде што металот е перфориран со помош на многу силна зашилена шипка (firmware) со истовремено превртување на ролните.

Обрни внимание! Во производството на цевки со голем дијаметар или производи со значителна дебелина на ѕидот, а не специјални машини, но се користат преси.

• Потоа ѓубрето доаѓа од лагер.. Најчесто тоа се прави со помош на хидродинамичка инсталација - со едноставни термини, делот се третира со млазници под висок притисок.
• Понатаму, производот може да биде подложен на дополнително загревање, но во некои случаи материјалот нема време да се излади додека не се изгуби еластичноста., затоа, празноот се пренесува на следната операција.

• Овде најважниот дел од машинската обработка се изведува на валаната - калибрација и истегнување. Во исто време, појачаните челични ролни даваат на цевката потребната форма и димензии. Максималната дебелина на ѕидот на цевката што може да се направи со помош на оваа техника е 75 мм.
• По намалувањето на димензиите на производот на дизајнот, деловите се ладат, а потоа се подложуваат на сечење до големина, стврднување и калење, ако тоа е обезбедено од ГОСТ.
• Стврдните и калени делови пристигнуваат во фазата на контрола на квалитетот, каде што се анализираат линеарните димензии и се мери главните оперативни показатели..

Понатамошната низа на активности зависи од целта за која ќе се користат готовите делови. Во некои случаи, во синџирот на процесот се вклучени провиране, набивање на цевки и антикорозивни третмани. Значи производите се попогодни за употреба, но нивната цена се зголемува.

Кул начин

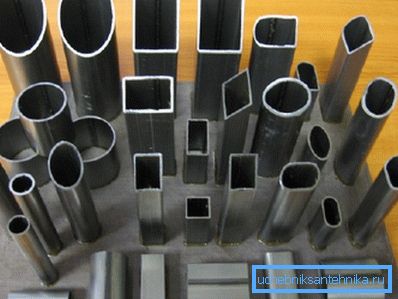

Бесшевни челични цевки според ГОСТ 8734-75 се произведени со технологија за ладна деформација.

Еве, шемата за производство е поинаква:

• До моментот на фирмверот, правиме сè на ист начин како и кај топловаланите сорти на цевки: ги загреваме празнините, го формираме ракавот со помош на пирсинг мелница или преса итн.

• Потоа, ракавот се лади во вода со симултано чистење.
• Во следната фаза, цевката е калибрирана со ладно валање. Во овој случај, ролерите се протегаат и ги намалуваат ѕидовите додека не достигнат големина што ни треба.
• Понатаму, може да се извршуваат и други операции, како што се жарење (термичка обработка), офорт со киселини, обложување на бакар, примена на заштитни лакови и сл.

Цевките кои се направени според методот на ладна деформација може да имаат ѕидови без подебели од 24 mm.

Стандарди за производство

Барања за топло валани производи

ГОСТ 8732-78, ставен во насловот на статијата, го регулира производството на цевки со методот на топло работење.

Според овој стандард, следниве производи се наметнуваат на производите:

• Должина - од 4 до 12,5 м. Должината може да биде неизмерена и измерена.

Обрни внимание! Дозволено е да се произведуваат производи со димензии што се мулти-димензионални, со додаток од 5 mm во должина за секое намалување.

• Дозволеното отстапување од конструктивните димензии во должина е 10 mm за производи до 6 m и 15 mm за цевки долги 6 m.

Утврдени се и гранични отстапувања од надворешниот дијаметар:

• Со номинален дијаметар до 50 mm - не повеќе од 0,5 mm нагоре или надолу.
• Со дијаметар до 219-1 мм со конвенционално прецизно производство и 0,8 со зголемување.
• Повеќе од 219 - 1,25 и 1 мм, соодветно.

Што се однесува до толеранциите во дебелината на ѕидот, тие исто така зависат од дијаметарот и може да бидат од 10 до 15% од номиналната вредност.

Барањата за закривеност се како што следува:

• За цевки со дебелина на ѕидот до 2 см - не повеќе од 1,5 мм на 1 метар.
• За производи од 2 до 3 см - не повеќе од 2 мм за 1 м.
• 3 см и погоре - не повеќе од 4 мм.

Опсегот според GOST за безшевни челични цевки со топла деформација вклучува различни производи. Подолу прикажуваме само оние кои се користат најмногу активно:

Стандарди за производство на ладни цевки

Барања за цевки произведени од тркалање ладни заготовки се регулирани со ГОСТ 8734 - 75:

• Измерена должина - од 4,5 до 9 m.
• Максималното отстапување во големина за цевки со измерена должина е + 10 mm.
• Неизмеризирана должина - од 1,5 до 11,5 м.
• Надоместокот за сече производ - 5 милиметри.

Влезен надворешен дијаметар:

• За цевки од 4 до 10 mm -0.15 mm нагоре или надолу.
• За производи 10-30 - 0,3 мм.
• 30-50 - 0.4 мм.
• Повеќе од 50 - 0,8 мм.

Контрола на дебелината на ѕидот се врши врз основа на такви податоци:

• Цевки со ѕид од 1 mm или помалку - дозволено е отстапување од 0,12 mm.
• Ѕид 1-5 - не повеќе од 10% од номиналната дебелина.
• А ѕид над 5 - не повеќе од 8%.

Толеранциите на закривеноста се прилично строги:

• За делови со дел од 4 до 8 mm - 3 mm по линеарен метар.
• За цевки до 10 mm - 2 mm за 1 m.
• Над 10 mm - 1 mm за 1 m.

Што се однесува до опсегот, исто така е многу голема. Во исто време, групите производи со различна дебелина на ѕидот се јасно одделени:

Главни предности и недостатоци

Валани производи кои се произведени користејќи беспрекорна технологија имаат голем број на оперативни предности.

Подолу ќе ги анализираме оние од нив кои се најрелевантни за мајсторите кои ја вршат инсталацијата на комуникациите со свои раце:

• Отсуството на заварување во дел ѕидот со право се смета за нејзина главна предност. Бидејќи материјалот има монолитна структура, тој не формира области на внатрешен стрес кои се потенцијално опасни за интегритетот на производот. Значи, безшевната цевка се справува многу подобро со зголемување на внатрешниот притисок, ефикасно компензирање на притисокот.

• Употребата на јаглеродни и високолегирани челици придонесува за зголемување на отпорноста на корозија. Таквите цевки толерираат дури и продолжен контакт со агресивни хемикалии, а ѕидниот материјал не ги губи својствата.

Обрни внимание! Ова е точно само ако технолошкиот циклус е организиран во согласност со сите барања на ГОСТ. Така, квалитетот на калење, калење и офорт на делови има значително влијание врз отпорноста на материјалот на надворешни влијанија.

• Употребата на челик со додавање на молибден, хром и други материјали придонесува за подобрување на отпорноста на топлина на производот. Цевките се способни да се справат дури и со многу силно загревање, што им овозможува да бидат ефикасно искористени при екстремни температури.

• Дополнителен ефект на зголемување на отпорноста на топлина е да се намали температурата деформација на цевката: системот се покажува доста стабилен, што овозможува ефикасно да се изврши неговата скриена инсталација без страв од уништување на финишот.
• Друга предност е многу широк асортиман. Горенаведените табели беа дадени со соодносот на дијаметарот на цевките и дебелината на ѕидот, но мора да се запомни дека тие содржат само најпопуларните големини. Во пракса, можете да најдете цевка за речиси секој дел.

Што се однесува до минусите, тие се многу условни:

• Прво, за производи со дебели ѕидови често се карактеризира со значителна маса. Ова наметнува сосема дефинитивни ограничувања на дизајнерот, бидејќи носечките карактеристики на конструкцијата мора да се справат со товарот.
• Второ, флексибилноста на повеќето цевки е многу мала. Обично ова не создава проблеми, но при поставување на гасоводот или негово поправање, потешкотиите можат да настанат со инсталирање на млазници во тешко достапни места. Сепак, прашањата од оваа природа обично се решаваат во фазата на дизајнирање.
• Конечно, прашањето за цената на производите, исто така, не може да се нарече недвосмислено. Високо квалитетни безшевни цевки се прилично скапи материјали, но често барањата за изведба не оставаат ни избор: ние треба да ги купиме. Од друга страна, високата цена се компензира со сигурност и издржливост.

Заклучок

ГОСТ за бесшевни челични цевки со ладно и топло валање мора строго да се следи. Само во овој случај, производите ќе ги задоволат високите стандарди за квалитет и ќе можат да се справат со високите оперативни оптоварувања. Видеото во оваа статија содржи голем број дополнителни информации за таквите производи, така што занаетчиите кои работат со цевководи треба внимателно да го проучат.
