Бакарни цевки за лемење: 3 методи за монтажа

16-09-2018
Цевки

Еден од најсигурните материјали за изградба на разни цевни мрежи е бакар. Цевки од овој метал имаат долг работен век, најширок опсег на работни температури и висока јачина. Темата на материјалот подолу е лепењето на бакарни цевки со свои раце.

Откако ќе го совладате овој процес, нема да ви биде тешко да монтирате таква инженерска мрежа дома.

Лемење - главниот метод за поврзување на бакарни цевки

Видови соединенија

Делови за лемење со ниска температура

Оваа технологија на бакарни цевки за лемење се користи за инсталација на инженерски мрежи за греење, водовод и други слични системи, каде што температурата на транспортираната течност не надминува + 130 степени целзиусови. Пламенот од пламенот за гориво во овој случај го загрева производот не повисока од + 450 степени Целзиусови, а големината на делот е 6-108 мм (видете го и написот Фитинзи за цевки од полипропилен: видови и нивниот технички опис).

Како лемење за лемење со ниска температура, се користат различни меки метали: олово, калај и така натаму. Оттука, овој метод се нарекува "меки оброци". Ширината на споеви, во зависност од големината на фитинзи, може да биде 7-50 мм.

Разгледуваната врска е многу честа при инсталација на разни водоводи.

Ова се должи на следниве фактори:

  • кога ниски температури лемење не се случи annealing на бакар (што влијае на силата на гасоводот);
  • работниот процес е помалку време и побезбеден;
  • што се користи само за производство на системи за воден транспорт;
  • не може да се користи за поврзување на гасоводи.

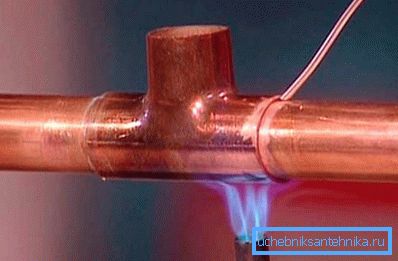

Кога калај за лемење со ниска температура или калај се користи како лемење

Детали за лемење со висока температура

Во овој случај, бакарни цевки се лепат при температура на пламен над + 450 степени Целзиусови.

Таа користи лемење врз основа на следниве метали:

  • бакар;
  • сребро;
  • други легури потешки од калај.

Употребата на оваа технологија овозможува да се добие се-во-едно поврзување со зголемена сила и издржливост на многу повисоката температура на транспортираниот медиум.

Друго име за соединението е лемење.

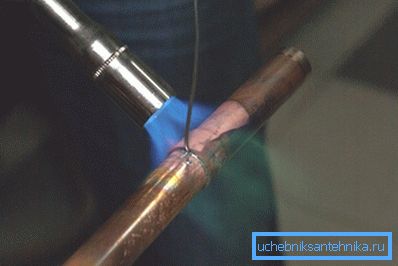

На фотографијата е прикажан процесот на лемење со висока температура.

Лизгањето на бакарни цевки се користи во следниве случаи:

  • поврзување на делови поголеми од 28 mm;
  • докинг на делови наменети за транспорт на течност, чија температура надминува 130 Целзиусови степени;
  • производство на системи за греење (овој метод на поврзување ви овозможува да пренасочите од постојната инженерска мрежа без да ги влошите техничките карактеристики на вторите).
  • употребата на точно лемење обезбедува инструкции за инсталација на системите за гасоводни системи.

Обрни внимание! За време на лемење со висока температура, бакарот се жива, поради што цевката ја губи својата сила. За да се минимизира оваа појава, неопходно е ладењето на цвест да се појави природно, а греењето при лемење е што е можно пониско.

Студена мешавина на делови

Постои и поврзување на бакарни цевки без лемење. За таа цел се користат специјални цевки за стегање, чиј дизајн е сличен на слични производи кои се користат при работа со полимерни делови.

Однадвор, ладната спојка е слична на приклучокот за лемење. Сепак, првиот е дополнително опремен со гумени заптивки од специјални полимери.

Покрај тоа, постои и монтажна врска на бакарни цевководи. За таа цел, се користи вграден приклучок.

Тие се поделени во два вида:

  • за приклучување на тврди и средни тврди делови;
  • за поврзување на меки и полу-цврсти производи.
Компресиона фитинзи може да се користат за ладни врски.

Работа процес

Со оглед на високата цена на бакарни цевки за лемење (во случај да ангажирате специјализиран тим од водоводџии за ова), може да се препорача да ја направите целата работа сами, особено затоа што цената на полупрофесионалните гасни горилници ги прави сосема прифатлива.

Да ги разгледаме подетално секоја од нивните соединенија.

Општи моменти

Греењето на цевката и лемењето за време на ниски температури за лемење на бакарни цевки се врши со користење на гас режач.

Различни гасни мешавини служат како гориво:

  • воздух-пропан-бутан;
  • воздух-пропан;
  • воздух-ацетилен.

Обрни внимание! Во некои видови на работа не е дозволено користење на отворен пламен. Тогаш греењето се врши со електрична енергија. Ова не влијае на брзината на работа, но на овој начин можете само да приклучите производи со мал дијаметар.

Во однос на лемење, тука за да се постигне саканата температура може да се користи само отворен пламен.

Доволната топлина може да се произведе со користење на следните горива:

  • воздух-ацетилен;
  • кислороден пропан;
  • кислороден ацетилен

Користејќи ја последната комбинација, цевките за ацетилен се директно заварени (без лемење). Температурата на пламенот во овој случај треба да достигне точка на топење на бакар (од 1070 до 1080 степени Целзиусови).

Во хардверските продавници има многу уреди со кои можете да направите бакарни цевки.

Тие можат да бидат поделени во две главни категории:

  • преносни горилници со балон за еднократна употреба за домашна употреба;
  • универзални гасни горилници дизајнирани за употреба на големи контејнери и професионална работа.

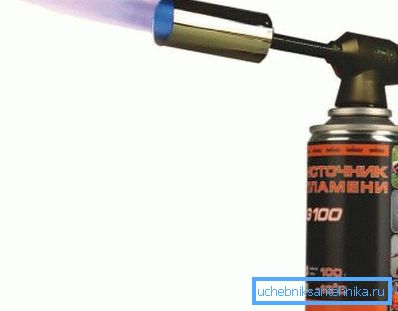

Гас режач со балон за еднократна употреба

Општата шема на заварување на бакарни цевки е како што следува:

  • сечење на цевката и соголување на крајот на burrs;
  • чистење на карактеристичниот бакар сјај на внатрешниот и надворешниот дел од цевката на која ќе се става фитингот;
  • контрола на локацијата на конекторите и празнините меѓу нив и цевката;
  • примена на флукс на надворешниот дел на цевката (не е неопходно во сите случаи);
  • склопување на поврзувачкиот јазол;
  • греење на докинг местото;
  • пополнување на специјалната монтажа јазот со користени лемење;
  • престанок на греење;
  • постепено ладење на споеви;
  • отстранување на остатоци од флукс и вишок на лемење.

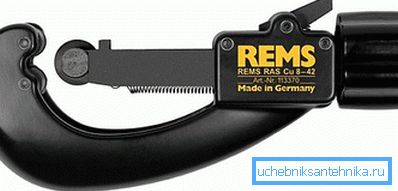

Цевка машина за бакарни цевки

Подготовка на цевки

Исечете ги бакарни делови со помош на следниве алатки:

  • посебен нож - не формира бруси, но може да доведе до намалување на внатрешниот дијаметар на делот поради свитката во внатрешноста на рабовите;
  • Ножеви на метал - не формираат свиткување, но на спојот се појавуваат многу бруси кои мора да се отстранат пред да се лепат.

Обрни внимание! Еџ џем (кога се користи факелот) доведува до намалување на надворешниот дијаметар на цевката и, следствено, зголемување на инсталациониот јаз. Како последица на тоа, по лемење на врската нема да биде тесна. Според упатствата, големината на монтажниот јаз може да биде 0,02-0,4 mm.

Крајот на цевката по сечењето треба да има строго кружен облик. Прирачникот калибратор помага да се постигне ова. Неговата употреба обезбедува правилна големина на инсталациониот јаз.

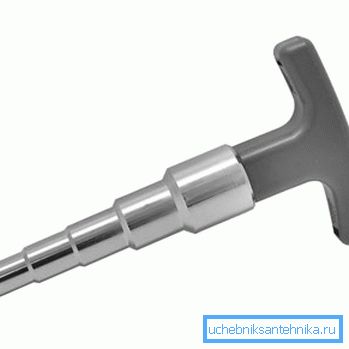

Калибратор за цевки

Флуксот треба да се примени на цевката веднаш по отстранувањето. Строго е забрането да се подмачкува со оваа супстанција на внатрешните површини на поврзувачкото монтирање.

Веднаш штом ќе ја наместите пастата, деловите треба веднаш да се приклучат, инаку правот или другите странски честички може да се појават на влажниот крај. Потребно е да се притисне цевката во приклучокот до запирање, малку ротирање на фитинг околу неговата оска, што овозможува подеднаква дистрибуција на флуксот. Пред загревање, остатокот од пастата на цевката мора да се отстрани.

Бакарната цевка Flux

Карактеристики на греење со ниска температура лемење

За работа ќе ви требаат:

  • флукс за меко лепење;
  • пропан горилник;
  • гасна мешавина.

Лемење на бакарни цевки со калај за лемење може да биде специјален рачка за лемење, кое исто така произведува греење.

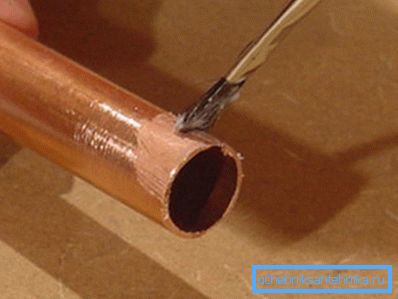

Флуксот се нанесува само на надворешноста на цевката.

Работата се изведува во следниот редослед:

  1. Пламенот на горилникот мора постојано да се движи околу зглобот, да се врши еднообразно загревање на целиот дел.
  2. Допирање на крајот на лемење на монтажниот јаз, неопходно е да се провери дали лименката не почне да се топи. Ако не, затоплување продолжува.
  3. Веднаш штом лемењето се топи, топлината мора да биде запрена за да му овозможи на калајот да ја пополни капиларниот јаз во фитинг.

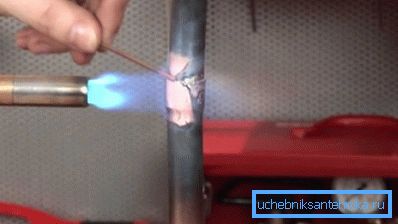

Лемењето мора целосно да го пополни инсталациониот јаз

Затегнатоста на врската е обезбедена со фактот дека лемењето се топи и го исполнува јазот помеѓу фитингот и цевката.

Обрни внимание! Со лемење со ниска температура, загревањето треба да запре веднаш откако супстанцијата почнува да го пополни инсталациониот јаз. Инаку, може да се прегрее поврзувачкиот јазол, што ќе ја намали силата на цевководот.

Веднаш штом лемењето се топи, неопходно е да се дозволи соединението да се излади независно, бидејќи мекиот калај е многу кревка супстанца.

За време на лемење, важно е да се избегне прегревање на деловите, во спротивно флуксот може да се распадне и нема да може да ги отстрани оксидите што се појавуваат.

Наместо горилник, можете да користите специјален електричен лемење, кој се состои од електрични клешти и единица за напојување. Низата операции во овој случај не се разликува од горенаведеното.

Низа на операции за време на лемење

За работа треба да се користат горните горива од пропан или ацетилен, мешани со кислород.

Додека работеле, треба да обрнете внимание на такви нијанси:

  1. Греењето мора да се направи брзо, но рамномерно.. Факелот треба постојано да се движи по целата должина на фитинг.
  2. Пламенот треба да има светла сина боја.. Деталите се загреваат до температура од 750 Целзиусови степени (тие се здобиваат со карактеристична боја на темно цреша).

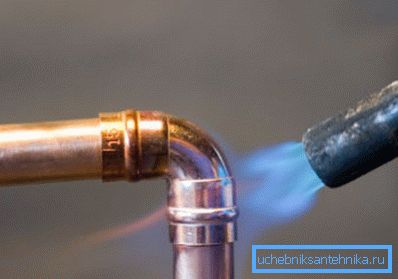

Пламенот на горилникот треба да биде светло сина боја.
  1. Ако греењето е правилно извршено, лемењето што се внесува во монтажната дупка треба да почне да се топи.. Можете да го загреете во пламенот на горилникот.
  2. Суштината на работата е дека е неопходно да се постигне најниската можна топлинска температура при која лемењето почнува да се топи. Пожелно е со еден допир на фитинг, лемењето веднаш да ја наполни капиларната дупка.

Штом поврзувачкиот јазол се олади, сите остатоци од флукс треба внимателно да се отстранат од цевката. Ако водоводот е инсталиран, темелно исчистете ги сите цевки за да го отстраните флуксот внатре. Тоа е агресивна хемикалија која може да му наштети на здравјето на луѓето.

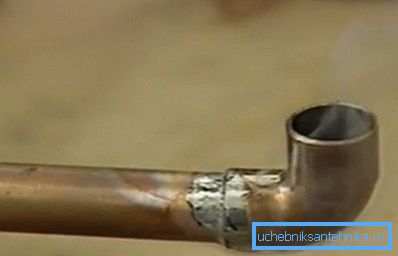

Не заборавајте темелно да го исчистите раскрсницата од флуксот

Ладно микс

Технологијата на поврзување меки бакарни цевки со притискање на фитинзи не предизвикува тешкотии и се сведува на неколку едноставни последователни активности:

  • цевка за сечење со вистинска големина;
  • депрецирајќи го крајот на брус и давајќи му кружен облик;
  • вметнете го вметнувањето на притисната фитинзи во цевката;
  • цевка врска со помош на лизгачки ракав (се користат специјални клешти).

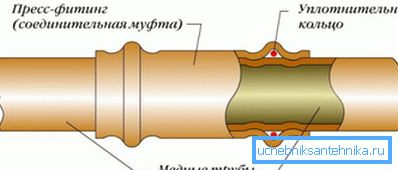

Шема за поврзување со притискање

Заклучок

Лизгањето на бакарни цевки со калај или тврд лемеј е главен начин за поврзување на овие делови. Затегнатоста и цврстината на споеви зависи од точноста на изведбата на сите фази на работа (видете го и написот за цевки и приклучоци од полипропилен: карактеристики, стандарди, совети за инсталација).

Можете да дознаете повеќе за овој процес од видеото во оваа статија.
