Цевководи: инсталација технологија за максимална безбедност

Во дрвени куќи, како и во згради, при изградба или декорирање на кои се користеле запаливи материјали, експертите препорачуваат да се инсталираат електрични инсталации во цевки.

Сепак, оваа технологија се применува при поправка на тули и бетонски згради, бидејќи нејзината студија ќе биде корисна за мајстори во секој случај.

Карактеристики на техниката

Предностите на инсталацијата во цевки

Како што забележавме во воведот, електричните инсталации во цевките се поставуваат кога е неопходно да се заштитат структурите од можното палење.

Сепак, оваа ситуација е далеку од единствената, бидејќи ова решение има и други предности:

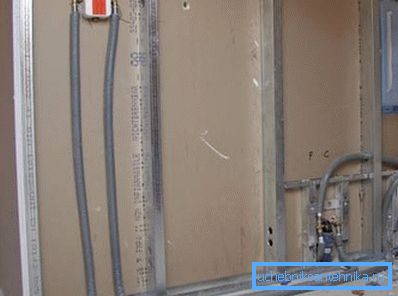

• Прво, цилиндричното куќиште (дури и наједноставната пластика, а да не зборуваме за челик или бакар) добро ги штити проводниците од механичко оштетување.. Ова се однесува на двете жици поставени во дебелината на ѕидот и каблите под подот, таванот, и зад лажните прегради.

Обрни внимание! Многу често каблите се поставуваат во цевки надвор од куќата, кои поради една или друга причина не можат да се отстранат од површината под земја.

• Второ, проводникот изолација во цевката не доживува оперативни оптоварувања и не е изложен на агресивни надворешни фактори, првенствено влага.. Да, и од стаорци, кои доста често "организираат" затворања, оваа инсталација добро штити.

• Конечно, користењето на шупливи тубуларни канали го олеснува расклопувањето и заменувањето на оштетените проводници.. Не треба да се отстрани финишот и да се отвори дебелината на ѕидот: едноставно отворете ја најблиската делница.

Се разбира, сите овие предности може да се реализираат само со состојба на правилен избор на цевки и висококвалитетна инсталација на целиот систем.

Избор на материјал

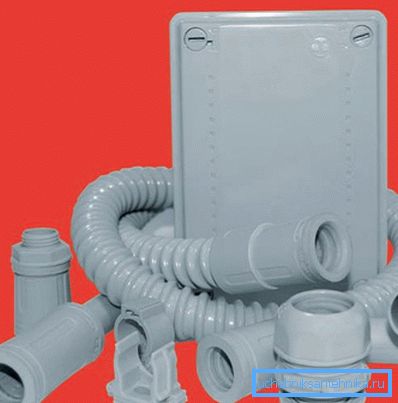

За поставување скриени жици во внатрешноста на тубуларните канали може да се користат различни материјали. Секој од нив има предности и недостатоци и се обидовме да ги анализираме главните во табелата подолу:

Треба да се напомене дека сите горенаведени информации важат првенствено за обични цевки.

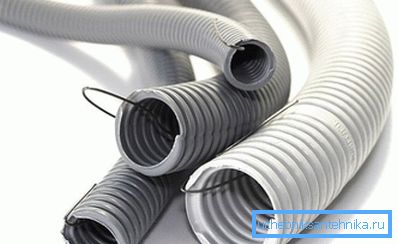

Во исто време, брановидни модели активно се користат за скриени и полукриени гарнитури денес:

• За пластични сорти, брановидна форма обезбедува значително зголемување на механичка сила. Ова се должи на промената на геометријата на напречниот пресек - рабовите на брановидни делови дејствуваат како затегнувачи.

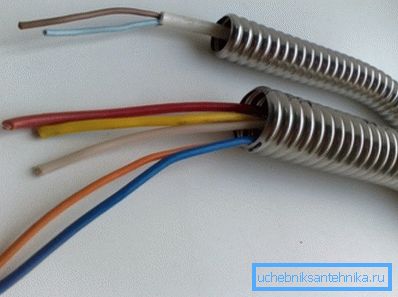

• Челични гомофроканални, исто така, имаат предност над цврстите цевки: употребата на ѕидови од посебен облик ви овозможува да го олесните дизајнот без да ги загрозите механичките карактеристики со намалување на дебелината на метал.

Обрни внимание! Исто така, овие куќишта лесно се наведнуваат со користење на минимален сет на алатки, што во голема мера ја поедноставува инсталацијата. Да, и трошоците за дистрибуција ќе се намалат, затоа што не мора да купувате посебни делови за свиоци.

• Идеалното решение во смисла на сигурност, леснотија на изградба и заштеда на трошоци се челични брановидни цевки во заштитна пластична обвивка. Нивната употреба овозможува да го монтирате жици во најкраток можен рок, додека жиците во каналите ќе бидат сигурно заштитени од оштетување и влага.

 Лента секвенца

Подготвителна работа

Значи, сите материјали купени, можете да продолжите на инсталацијата. И тука вреди да се започне со изготвување план.

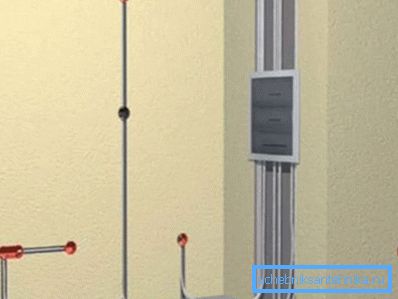

За почеток, ги нанесуваме ознаките на ѕидовите, кои ќе бидат поставени.

Треба да се придржува кон неколку правила:

• Прво, колку помалку се претвора во рутата, толку е полесно да се заменат проводниците доколку е потребно.
• Второ, областите со две или повеќе кривини на цевките треба да се направат не повеќе од 5 метри - од истите причини.
• Максимален агол на ротација - 90⁰. Ако направите повеќе остри кривини, кога ќе се обидете да се повлече речиси секој кабел ќе биде заглавен.

Совет! Свиткување е само тенок ѕид метал и брановидни куќишта. Подобро е да се поврзете челик со дебел ѕид, како и пластични цевки со помош на фитинзи, внимавајќи да не се формираат внатрешни бруси, што може да предизвика оштетување на изолацијата.

• Така што за време на поправка не треба да бараме жици секој пат со дупчење неколку дупки во ѕидовите, подобро е да ги поставите сите хоризонтални делови на исто ниво. Или на друго место е уште полесно да го направите тоа ставајќи ги во дебелината на подот.
• Исто така, пожелно е да се постават кабелските канали на растојание од цевките за греење, инаку ќе се загреат жици во бакарна цевка и кабли во челични или месинг цевки со тенки ѕидови.

Ѕид chipping

Повлекувајќи ги главните линии на површините и забележувајќи ги местата за инсталација на прекинувачите / приклучоците, продолжуваме да работиме.

Во случај на дрвена градба, макотрпноста ќе биде мала (само може да ги скриете куќите под кожата), но во ѕидовите од тули или бетонски ѕидови ќе мора да се пресечете низ жлебовите:

• За да започнете со тоа, ние правиме вдлабнатини за инсталација на разводни кутии, приклучоци и прекинувачи. Тие мора да бидат доволни за да ги монтираат овие делови со површината на ѕидот.

Обрни внимание! Наставата не дозволува да ги скрие покривите на дистрибутивните блокови под гипс или поставата.

• Потоа, со помош на дупчалка со длето или специјален ѕиден лагер, ние формираме канали во ѕидовите за поставување на цевки.
• Во последната фаза, ние вежбаме дупки преку кои комуникациите ќе поминат од една просторија до друга.

Совет! Кога работите со перфоратор или ѕиден чрезмер, мора да ги следите правилата за безбедност и заштита при работа. Така, присуството на пластични очила и респираторот за заштита од прашина е задолжително, и слушалки за звучна изолација нема да бидат излишни.

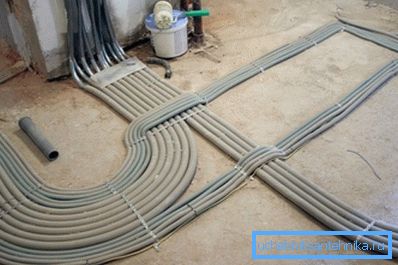

• При поставување на кабли во дебелината на подот на трупците, ние обезбедиме жлебови во потпорните структури, во кои ќе бидат поставени цевки со проводници.
• Избор на поставување на такви слотови, ние се осигураме дека на елементите не влијае прекумерниот притисок, т.е. ги поставуваме под нивото на подот за најмалку 10-15 мм.

Инсталација на опрема

Потоа, продолжете со инсталирање на сите делови од нашето напојување:

• Прво инсталирајте разводни кутии. Пожелно е да се земе метал, но во некои случаи тоа е доволно и поевтина пластика - ако само нивната големина е дозволено да се постави во сите приклучоци на жиците.
• На ист начин, ние монтирање подрозеници и пластични "очила" за инсталација на прекинувачи.

Совет! Во сите овие уреди, прво мора да го отстраните капакот од посебните дупки за да се воспостават жици.

Следно, оди на поставување на цевки самите. Како што видовме погоре, можете да користите различни материјали, но тие мора да обезбедат доволна механичка заштита и отпорност на топлина. На пример, за челични цевки, дебелината на ѕидот треба да биде избрана во согласност со таквите барања:

Кога врска цевки може да се користи две технологии:

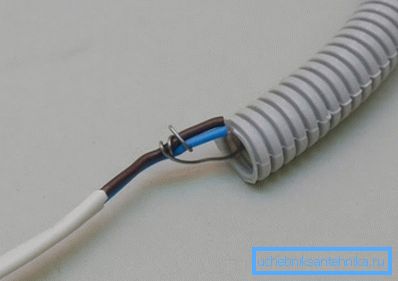

• Во првиот случај, таканаречената брошка е вметната во куќиштето - пластичен кабел или тенка челична жица со висока еластичност. Со помош на овие елементи можеме да ги заостриме проводниците што ни требаат во цевката.

• Во вториот случај, жицата веднаш се поставува во цевката, оставајќи мала маргина на врската во разводна кутија.

И двете техники се прилично лесно да се имплементираат со свои раце, бидејќи изборот во голема мера е определен од вашите лични преференции, како и специфичната работна ситуација. Сепак, првиот метод е сеуште препорачан, особено ако планираме да спроведеме неколку жици од различни пресеци.

• Цевки со трчање брошури или кабли се поставени во жлебовите или поставени помеѓу барови obreshetki.
• Ние ги фиксираме сите делови со помош на прицврстувачи на сидра (за тули и бетонски конструкции) или специјални метални клипови (за дрво).
• Ние ги закачуваме краевите на цевките до дистрибутивните кутии, како и до дното и основите на прекинувачите.

Совет! Ако жици се монтираат во влажна просторија, тогаш сите зглобови и конекции треба да бидат запечатени за да се избегнат жици и кратки споеви.

• Се поставува посебна цевка за поврзување на плочата и мерачот.

Поставување и поврзување

Најголемиот дел од работата завршува тука.

Сепак, не треба да се релаксирате - ќе мораме да ги поврземе жиците што е можно попретпазливо за куќиштата:

• Користејќи го прозорецот, ги поставуваме каблите во цевките, водејќи ги краевите до разводни кутии и подзонети.

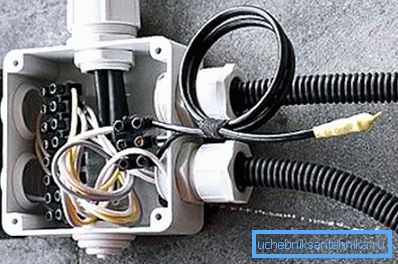

• Доколку е потребно, ги поврзуваме проводниците користејќи пресврт или (што е побезбедно и попогодно) специјални клементи. Сите зглобови се внимателно изолирани.

Обрни внимание! Поврзувањето на две жици внатре во цевката е строго забрането. Сите контакти треба да се организираат само во областите што се достапни.

• Поврзаните жици се поврзани со терминалите на прекинувачите и приклучоците.
• По завршувањето на работата, проверуваме отпор на изолација. Ова е направено со цел да се открие дали нејзиниот интегритет не бил повреден за време на инсталацијата на системот.

Ако во формирањето на каналите се користеле метални елементи, тогаш за да се обезбеди електрична безбедност во случај на дефект на изолацијата, исто така вреди да се поврзе цевката за заземјување.

Завршување на работата

Работата е завршена на прилично едноставна шема:

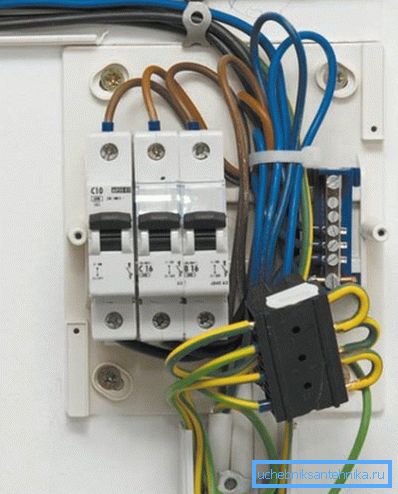

• Околината е поврзана со дистрибутивниот панел преку заштитниот отвор (RCD).
• Користејќи мултиметар, ги проверуваме параметрите на поставените кабли во потрага по можни паузи, кратки кола и други проблеми.
• Ние извршуваме тест поврзување на електрични уреди со приклучоците, проверете ги прекинувачите.

Ако сè е во ред, продолжи кон завршните работи:

• Рамка со поставени цевки платки или гипроком.
• Железовите се малтерисани со цементен малтер, по што се сушат, ѕидовите се малтерисани.

Обрни внимание! Во двата случаи, разводни кутии треба да бидат слободни да пристапат за целите на ревизија и поправка.

• Ние ставаме декоративни плочи на приклучоци и прекинувачи.
• Наполнете го подот со обвиткани куќишта со цементни пешкирци.

Можно е да се почне со употреба на таков систем дури и пред завршувањето на завршувањето, бидејќи цевките сигурно ќе ги заштитат електричните жици од било какви влијанија.

Заклучок

Инсталацијата на електрични инсталации во челични цевки, како и употребата на брановидни куќишта изработени од технополимери за уредување на комуникациите, ни овозможуваат да го решиме најширокиот спектар на задачи. Користејќи ја оваа техника, ние не само што ќе ги заштитиме проводниците од механичко оштетување, а ѕидовите на конструкцијата од можното палење, туку и значително ќе го олеснат животот за време на поправка или модификација на жици.

Видеото во оваа статија ќе ви помогне да ги научите основите на инсталирање на вакви системи, така што почетниците треба внимателно да го проучуваат.
