Рамка направена од цевки: различни дизајни и методи за нивна

Рамката на профилната цевка може да послужи како основа за различни структури и мали архитектонски форми. Разновидноста на овој материјал е таква што се користи речиси насекаде, и со почитување на едноставни правила, дури и најискусниот господар може да постигне добри резултати.

Подолу, опишуваме што треба да обрнете внимание при дизајнирањето структурни рамки, а исто така дадете неколку примери кои можете да ги користите при самоизградбата.

Основи на поврзувачките делови

Пред да започнеме да градиме метални рамки од профил цевка, ние треба да одлучиме како ќе ги поврземе деловите заедно.

И тука, во голема мера, постојат две опции:

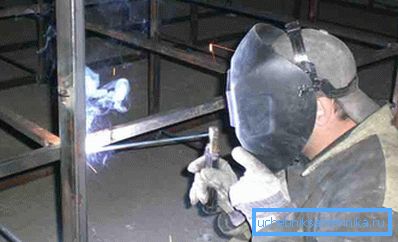

• Заварен зглоб.
• Механичка врска со загради и завртки.

Секоја од овие технологии има добрите и лошите страни, кои ги спојуваме во една табела:

Во принцип, двата методи можат да се користат во работата. И сепак, вреди да се напомене дека поголемиот дел од времето, тоа е заварување кое најчесто се користи за да се создаде рамка со свои раце, бидејќи забраната врска бара многу прецизно прилагодување на делови до големина. Таквата монтирање обично се изведува во фабриката: пример е секој сет на делови за самостојно склопување на стаклена градина или белведер.

Во капитална градба

Земја куќа или штала

Цврстите профили имаат значителна маргина на сигурност, што им овозможува да се користат за изградба на конструкции со значителна носивост. Ако имате одреден танц на вакви детали, можете да соберете темел за мала куќа или барака (научете како да скриете цевки во бањата).

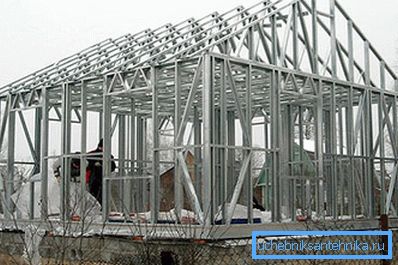

Рамката на куќата од профилната цевка е изградена со сопствени раце според оваа шема:

• Прво, ние ја пополнуваме лентата основа, бидејќи дури и прилично лесна конструкција бара сигурна основа.
• Леживме дебели (50х50 и повеќе) обликувани цевки на темелите, кои ги поправаме со сидра.
• Ние ги поврзуваме дното со врвови со чекори од 60 см. За да ги спречиме запирање на трупците (па дури и цевка од 50 мм може да се деформира со текот на времето), ги поддржуваме со кранијални дрвени шипки или цигла од тули.
• На аглите се инсталираат лавици од празнини 40х40 мм. Висината на овие рамки ќе ја одреди висината на таванот на нашата куќа. Аголни лежишта може да се фиксираат со загради.

Совет! За да се постигне потребната ригидност на решетката треба да се стави не само на аглите, туку и на сите рамни делови на ѕидовите со чекор не поголем од 100 см.

• Одозгора ги заваруваме горните цевки за врзување на кои го поставуваме покривот. За rafters, можете да го користите и дрво и метал празни места.
• Ние го зајакнуваме дизајнот со попречни елементи на потенки цевки или челични агли. Во истата фаза се формираат прозори и вратарски отвори.

Во принцип, оваа работа со метални завршува. Ние можеме да ја обликуваме челичната рамка, не заборавајќи за изолацијата - но цевките многу добро ја спроведуваат топлината.

Основата на барака или летна кујна е изградена приближно по исти линии. Главните разлики тука ќе бидат во конфигурацијата на ѕидовите и покривот, како и во декорацијата: ако планирате да ги држите градинските алатки во зградата, можете да го изолирате помалку ефикасно.

Стакленички

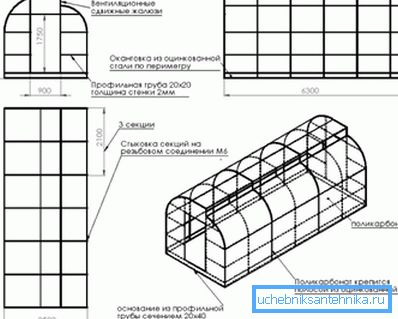

Упатствата за изработка на базата за стаклена градина ќе се разликуваат малку - природно, во насока на олеснување на задачата.

• За почеток, правиме неколку лакови од 30х30 мм празнини, димензиите на кои одговараат на планираните димензии на нашата стаклена градина. Лактите можат да бидат цврсти (тогаш не може да се направи без машина за свиткување на цевките) или тимови од неколку правилни сегменти.

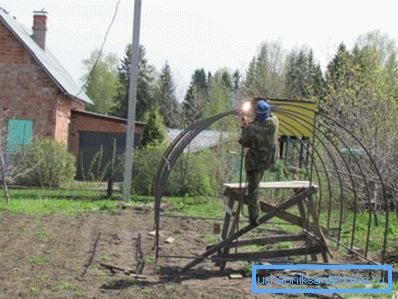

• Користејќи заварување, на секој лак заваруваме долниот дел од рамката.. Значи не само што ќе ги обезбедиме структурите со поголема стабилност, туку и ќе ја спречиме деформацијата на лак елементи.

Обрни внимание! Наместо рамка, челични иглички може да се заварат за да се користат за пробивање во земјата.

• Во првиот, предниот лак, се качиме на вратата. Исто така тука можете веднаш да ја поправите рамката на вратата на метални шарки.

Потоа можете да одите на два начина:

• Доколку ни е потребна неразделива структура, а потоа десно на локацијата ги заваруваме сите лакови во една рамка, инсталирајќи надолжни фитинзи.

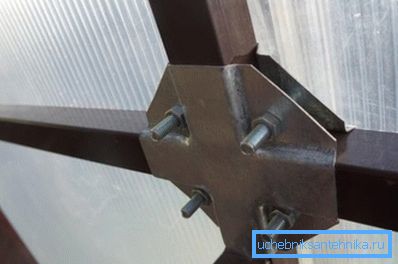

• Ако се планира расклопување и транспорт на стаклена градина, тогаш наместо заварување користиме челични загради, кои ги затегнуваме со помош на завртки.

Како и во случајот на куќата, само ќе мораме да завршиме: да ја покриеме металната рамка со полиетилен или да обложиме со поликарбонатни панели.

Совет! Така што цевките не 'рѓосаат во влажна средина, мора да се третираат со антикорозивна смеса.

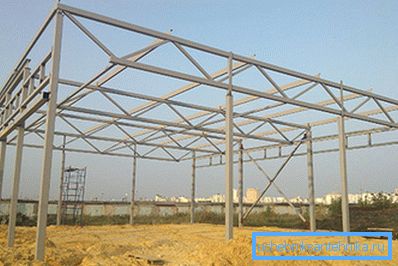

Приближно по истиот принцип, рамката на хангарот може да се собере од обликувана цевка. Секако, за оваа задача треба да одберете подебели (најмалку 70x70 mm) празни места, а вие нема да можете да направите со импровизирани алатки. Но самата шема ќе остане непроменета.

Мали конструкции

Примената на цевководот во изградбата на капиталните структури е доста честа појава. Сепак, многу почесто рамката на цевката се користи при изградбата на мали архитектонски форми - фрла, белвеси, навеси над тремот итн.

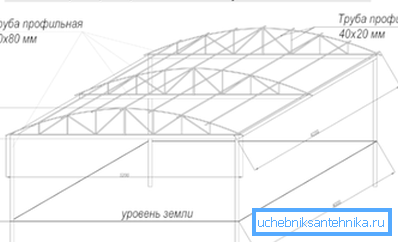

Ние можеме да ја собереме рамката на крошна од профилната цевка со свои раце и тоа:

• Прво, горниот дел е направен од тенки празнини (30х30 мм и помалку). Тоа може да биде обединета и хиперирана.

Обрни внимание! Често се прават и хемисферични покриви, но во овој случај потребна е точна пресметка на радиусот на лакот.

• Горниот дел е прицврстен на заварени или механички начини за вртење.
• Тогаш рамките се инсталирани на теренот. Тие можат да бидат погребани во земјата со бетонирање (околу 40-50 см) или монтирани на премините од челичен агол.

• Во завршна фаза ние го креваме горниот дел и го ставаме на потпора. Ние ги комбинираме деловите, обезбедувајќи стабилност на целата структура.
• Ако направиме крошна над тремот, тогаш можеме да направиме без поддршка воопшто. Во овој случај, потпорни структури се заградите цврсто фиксирани на ѕидот со сидро завртки.
• По завршувањето на инсталациската работа е завршена. Како по правило, таквите структури не бараат топлинска изолација, затоа ја поставуваме заштитната мембрана на влага директно на рамката и го инсталираме покривниот материјал одозгора.

Обрни внимание! Во некои случаи, страничните површини можат да се обложени со проѕирна пластика или може да се инсталираат на нив со завеси изработени од полимерна ткаенина што ги завеса: на тој начин просторот под визирот или покривот ќе биде заштитен од пробивање на капки од дожд кај силни ветришта.

Исто така рамка за божиќна елка направена од цевки може да се смета за прилично популарен дизајн. Тоа е многу едноставно да се инсталира, но треба да се запомни дека за неговото производство е подобро да се земе круг цевка, а не профил цевка.

Оваа рамка ќе биде доста едноставна:

• Основата на целата конструкција се прави со заварување на два агли или мали канали. Важно е прецизно да ги поставите деловите така што поддршката е рамна.

Обрни внимание! Ако висината на рамката е планирана да биде повеќе од 2 m, тогаш во деталите на основата однапред ги правиме дупките за монтирање за прицврстување на земјата.

• Потоа се заварени до основата на централната цевка со дијаметар од 75 mm или повеќе.

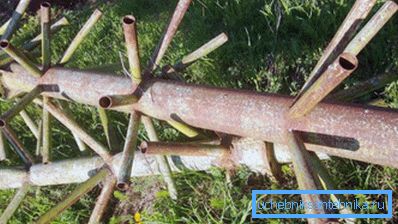

• Понатаму, од цевка од 45-50 мм, ние ги исекуваме празнините долги околу 25-30 см. Со помош на заварување ги поставуваме овие празнини на централната оска и ги поставуваме во спирала или попречно.

Користејќи ги таквите материјали, можно е да се направи уред за инсталирање на доволно голема елка. Во принцип, сите елки рамки се направени на овој начин, со единствена разлика е тоа што подебели цевки ќе треба да се преземат за изградба висина од повеќе од 5-6 метри.

Заклучок

Рамката на барака на профилната цевка или основата за белведер може да се направи за само неколку часа. Се разбира, таква брзина на работа без губење на квалитет е можна само ако сме прилично професионални во вештините за заварување или однапред ги подготвиме сите детали за поврзување со загради (видете го и написот Фитинзи за цевки: главни типови и карактеристики на апликацијата).

Подетално оваа техника може да се изучува преку гледање на видеото во оваа статија.
