Профили на цевки: ефикасни системи кои бараат точни

Со голема површина на изградба, простории, објект, покривот треба да има многу сигурна и издржлива конструкција. Најдобра опција е да се користи во овој случај rafters направени од цевки метал. Тие ќе бидат цврст, издржлив, економичен дизајн кој може да опфаќа распон од која било должина. Пресметката на бандажот од профилната цевка е најважниот услов за негово правилно инсталирање.

Дизајн карактеристики

Цевките од оваа категорија се произведуваат со валање, а потоа и со обработка на метал со помош на специјални машини.

Според типот на секцијата, производите на профилот се поделени на:

• овални;
• правоаголни;
• квадрат.

Првично, профилните производи се кружни. Кога се третира со топол или ладен валани челик, цевките се здобиваат со потребната форма.

Производите од метални профили имаат различни големини. Нивниот напречен пресек, минимум, 15? 15 мм, максимум - 45? 5 см. Дебелина на ѕидот - 1,12 мм, просечна должина е 6,12 м.

Главните елементи на челичната жица:

• ремени кои ја играат улогата на контурата;
• лавици;
• подготвуваат;
• основна (поддршка) заграда.
• прицврстувачи: шамии, заварување, занитване, завртки, итн.

Видови фарми

Упатствата известуваат дека фармите собрани од профилирани цевки се поделени во два вида.

1. Првиот од нив е системи во кои сите нивни делови се поврзани во истата рамнина.
2. Во зградите од вториот тип, бандажот е суспендиран и ги вклучува долните и горните ремени.

Изборот на еден или друг тип на фракциони системи зависи од следново:

• товар на производот;
• наклони структури;
• преклопни точки;
• span length

Агол на навалување

Врз основа на аголот на навалување, постојат следниве типични фабрики.

1. Изградба со агол на наклон од 22/30 °. Најдобра опција кога се гради мал преклоп. Во овој случај, триаголната конфигурација е најдобра. За да се одреди нејзината висина, неопходно е да се подели должината на распон од 5. Главната предност на таков аналог е мала маса.

Обрни внимание! Кога должината на распонот е поголема од 14 m, подобро е да се даде предност на бандажот со загради поставени на врвот / надолу. Панел, долг 1,5 / 2,5 м, е монтиран на врвот на конструкцијата. Сличен систем на бандажи содржи и два ремени со рамномерно количество панели.

Кога се изведуваат фабрики од профилна цевка, чија должина надминува 20 метри, тие се инсталираат со помош на подградни конструкции. Поврзете ги нивните потпорни колони.

1. Ако покривот има наклон од 15/22 °, висината на бандажот се одредува со делење на должината на опсегот за 7. Должината на овие системи не треба да биде поголема од 20 m. Доколку ви треба да ја зголемите висината на конструкцијата, понискиот ремен е скршен.
2. Кога наклонот на покривот помал од 15 °, монтиран трапезоиден производ. Неговата висина се одредува со делење на должината на распонот со бројот 7/9. Неговата точна вредност зависи од специфичната вредност на наклонот.

Вид на градба

Според конфигурацијата на багорниот систем на профилирани цевки се поделени во следниве типови:

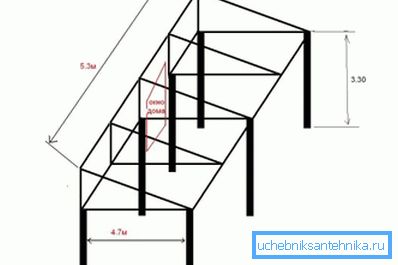

• единечни падини, чија цена е најниска;
• dvukhskatny дизајни;
• исправени фарми;
• заоблени структури.

Преглед на ременот

Фармите со паралелен појас имаат такви предности:

• лесна инсталација, поради фактот што повеќето елементи се исти;
• должината на цевката и obreshetki исти;
• бројот на зглобовите е минимален;
• дизајнот е стандарден (унифициран);
• може да се користи за мек покрив.

Кога ќе направите еден сад од цевки од цевки со свои раце, ќе ги добиете следниве предности:

• тврди и издржливи јазли;
• отсуство на прекумерно долги елементи во центарот на структурата;
• трошоците за изградба.

Полигонските структури имаат свои карактеристики:

• тие се користат за згради со голема маса;
• за време на изградбата на цевките цевки се користат економски;
• недостатоците на овој тип на фарма - комплексноста и сложеноста на инсталацијата.

Триаголни структури лесно се инсталираат. Тие се користат за покриви со стрмни падини. Од минусите може да се забележи комплексноста на производствените единици за поддршка и високите трошоци за материјали.

Фармите на гајба се поделени во следниве сорти.

1. Триаголна решетка. Обично се користи во структури со паралелни страни, поретко во аналози на триаголна или трапезоидна форма.
2. Дијагоналниот тип на лепење е макотрпен и скап, поради високата цена на материјалите.
3. Решетките од оригиналните облици се опремени, земајќи ги предвид карактеристиките и големини на фармите.

Пресметка на фарма

1. Пред да ја пресметате фармата на цевката на профилот, утврдете ја нејзината шема. Наведете ја зависноста на должината на конструкцијата од аголот на наклонот на покривот.
2. Изработка на шемата, изберете ги контурите на ремените. Тие зависат од целта на фармата, видот на покривот и аголот на наклонот.
3. Потоа, утврди ги димензиите на структурата. Избор на неговата должина, сметаат дека идниот агол на покривот. Висината зависи од типот на подови, можноста за испорака на фармата и неговата маса.
4. Ако должината на објектот е повеќе од 36 метри, пресметајте го градежниот лифт.
5. Одлучете за димензиите на панелите. Направете го ова врз основа на оптоварувања што ќе влијаат на производот. Кога дизајнирате триангуларен облик на триаголник, аголот на наклон треба да биде еднаков на 45 °.
6. Конечната фаза е одредување на растојанието помеѓу јазлите. Следно е цртеж на структурата.

Некои совети

Резултатите од дизајнот зависат од аголот на наклонот на покривот.

1. Ако е 6/15 °, треба да се избере трапезоидна банда. Неговата висина треба да биде поврзана како 1: 7 или 1: 9 до должината на распонот. Ако, според проектот, висината на таваните (таванот, таванот) треба да биде поголема, да се градат полигонални структури.
2. За еднонасочни конструкции со агол на наклон од 6/10 °, подобро е да ја преферираат нивната асиметрична форма.
3. Кога наклонот на покривот е 15/22 °, висината на бандажот треба да биде поврзана како 1: 7 до должината на распонот. Ако ви треба да ја зголемите висината на таванот, монтиран е скршен долен ремен.
4. Ако наклонот на покривот е 22/30 °, се изработуваат триаголни фази. Нивната висина не смее да надмине една петтина од должината на распонот. (Видете исто така статија Арбур од профил цевка: карактеристики.)

Обрни внимание! За дизајнот на структурата и пред заварување на носачот од профилната цевка, прочитајте SNiP No. II / 23/81, кодот ги опишува правилата во врска со металните конструкции. СНИП бр. 2.01.07 / 85 исто така треба да се изучува, документот ја опфаќа темата на оптоварување и влијанија.

Производство

1. За монтажа или фиксација на делови, користете спарени агли или приклучоци.
2. Кога го монтирате врвот на ремените, земете 2 Т-агли кои имаат различни должини на страни. Поправете ги меѓу себе со помали ребра.
3. За поврзување на долните ремени, поставете ги аглите кои имаат иста страна.
4. Во производството на долги и волуметриски бандажи, како fixers, користете надземни плочи. За распределба на товарот рамномерно, користете неколку канали.

1. Прицврстување дијагонално монтиран под агол од 45 °, лавици - на 90 °. За да ги соберат, користете ги аглите со вкрстени облоги или со Т-облик со истите страни. Поправете ги со плочи.
2. За поставување на холистички заварени фабрики се ангажирани марки.
3. За да се олесни изградбата со минимизиран наклон, користете дополнителни решетки.
4. При уредување на долга конструкција, треба да се инсталира само парен број панели.
5. Јазот помеѓу двете фарми не треба да биде повеќе од 1,75 м.

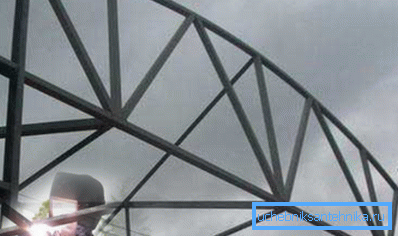

1. Кога собранието на склопови со помош на сврзување завршува, заварување на фармите од обликувана цевка започнува. Можете да го направите автоматски или рачно. На крајот на заварување, сите рабови се чистат. (Видете исто така на статијата задна цевка: карактеристики.)
2. Во завршна фаза, производот е обложен со антикорозивно соединение, а потоа со боја.

Заклучок

Системите собрани од профилирани цевки се оптимална основа за покривање на големи и долги објекти. Тие се сложени и бараат внимателни пресметки пред инсталацијата. Видеото во оваа статија содржи дополнителни информации за изговорената тема.
