Пресметка на профилот цевка: маса и виткање

Како да дознаете колку работи метар на квадрат или правоаголна цевка? Како да го пресметате товарот на профилната цевка со позната големина? Ајде да се обидеме да ги најдеме наједноставните одговори на овие прашања.

Зошто ти е потребно

Зошто треба да ја знаете масата на тековниот метар на производот на профилот?

Постојат два главни мотиви.

1. Во изградбата на метални конструкции, некои елементи вршат притисок врз другите со сопствена тежина, заедно со товарот.. Кажи, преграден ѕид во индустриска зграда става оптоварување на греди, мост трибуна на колони, и така натаму. Ова оптоварување мора да се земе во предвид кога се пресметува силата на структурите.
2. Покрај тоа, изнајмување на металозаж што не се продава од метар, и по тежина, а неговата цена е означена по тон. За рекалкулирање на pogonazh, пресметан при креирање на проектот, во негуваните тони, треба да знаете колку мерачот тежи за одреден дел и дебелина на ѕидот.

Ајде да разјасниме: точната маса, исто така, се разбира, зависи од брендот; Сепак, разликата помеѓу различните брендови е толку мала што се игнорира сегашниот ГОСТ. Густината на челик се зема еднаква на 7,85 t / m3.

Кога ви треба пресметка за девијацијата? Ајде да се обидеме да објасниме со еден пример.

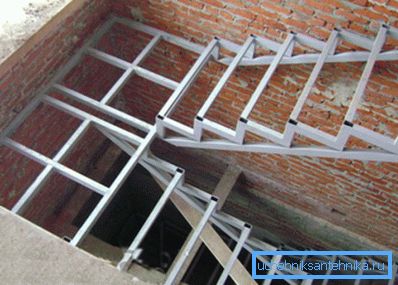

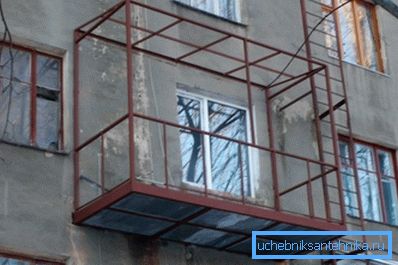

Замислете дека сакате да изградите во вашата куќа балкон со рамка направена од брановидни цевки. Заминување на балконот што го знаете, проценетиот товар - исто така. Еве, за да го пронајдете оптималниот напречен пресек на цевководот за улогата на носечките греди, треба да го знаете начинот на пресметување на јачината на виткање.

Маса

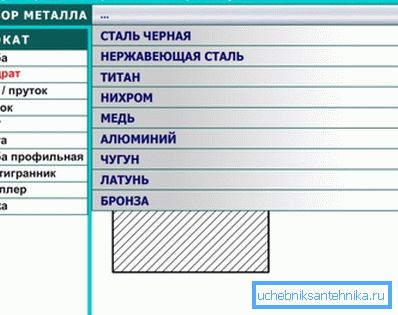

Наједноставниот метод на пресметување е намален на користење на Интернет: калкулатор за пресметување на тежината на профилната цевка во зависност од неговиот пресек и дебелина на ѕидот е лесно да се најде на веб-страниците на многу производители и продавачи.

Сепак, ние нема да бараме лесни начини и ќе се обидеме да најдеме алтернативни начини да ги направиме пресметките со свои раце. Всушност, има два од нив.

Регулаторни документи

Податоците што ни се потребни се содржани во националните стандарди:

1. ГОСТ 8645-68 содржи низа правоаголни челични цевки.
2. За квадратна секција, мерач ќе се најде во ГОСТ 8639-82.

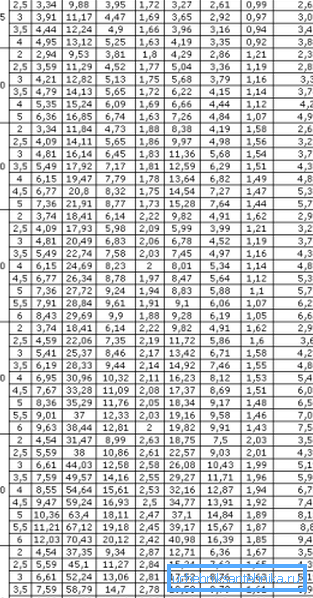

Целосните табели се преголеми за мала статија, така што ќе дадеме само некои вредности како пример.

Ве молиме запомнете: препорачуваме да го прочитате целосниот текст на документите. Како што ќе дознаеме понатаму, целосната верзија на табелите ќе биде корисна во понатамошните пресметки.

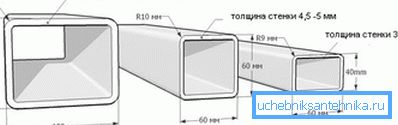

Пресметка на густина

Со некоја грешка, пресметката на тежината на профилната цевка може да се изврши без табели на асортиманот. Доволно е да се знаат сите главни димензии на производот и густината на челикот, кој, како што веќе научивме, се претпоставува дека е еднаков на 7850 кг / м3, или 7,85 г / см3 во пресметките.

Инструкциите за пресметка нема да предизвикаат тешкотии за секое лице кое се сеќава на основите на геометријата.

1. Пресметајте ја површината на метар профтруби. Тоа е еднакво на производот на периметарот (збирот на сите четири страни) и единицата.

Внимание: за да се добие резултатот во тони без комплицирани повторни пресметки, подобро е веднаш да се претворат димензиите на метри.

1. Помножете ја површината со дебелината на ѕидот и добијте ја волуменот на металот во водениот метар.
2. Умножувајќи го волуменот со густината на челикот, ја добиваме масата на метар.

Дозволете ни, како пример, да ја извршиме пресметката за правоаголен дел 180x150 со дебелина на ѕидот од 12,0 мм.

1. Областа ќе биде еднаква (0.15 + 0.15 + 0.18 + 0.18) x 1 = 0.66 m2.
2. Обемот е 0.66 м2 x 0.012 м = 0.00792 м3.
3. Тежина - 0.00792х7850 = 62.172 кг.

Резултатот е малку поинаков од оној пропишан во ГОСТ (55,71 кг) поради фактот што кога се отвора вистинска трговска цевка во рамна палка, ќе се забележи протекување каде што се наоѓаат нејзините надолжни рабови. Грешката ќе биде помала, потенкиот ѕид и поголема големина на профилот.

Флексибилна сила

Како се пресметува јачината на свитканата цевка?

За нашиот случај, две формули се релевантни:

1. M = F * L, каде што М е витнувачки момент, F е силата што се применува на профилот, мерена во килограми (kgf), а L е рачката на рачката во сантиметри. На пример, за озлогласениот балкон од 1 метар со три лица кој стои на работ со вкупна тежина од 250 килограми, витливиот момент ќе биде еднаков на 250 kgf x 100 cm = 25000 kgf * cm.

1. M / W = R, каде што R е јачината на челичната конструкција, а W е моментот на отпор на делот.

Очигледно, параметрите R и W се константи кои мора да се најдат некаде. Ние ќе се обидеме да ја поедноставиме задачата на читателот:

Вториот параметар - моментот на отпор - може да се најде во истите табели на асортиманот во ГОСТ 8645-68 и 8639-82. Така, за цевка со дел од 180x150 со дебелина на ѕидот од 12 мм по должината на A оската (по должината на пошироката страна), ќе биде 346,0 cm3, а по должината на B оската - 310,8 cm3.

Ајде да се обидеме да одбереме големина на цевки за нашиот балкон со товар од 250 кг и заминување од 1 метар, врз основа на следниве услови:

• Товарот паѓа само на една од носечките професионални цевки (три лица се позиционирани на таков начин што нивната тежина не се дистрибуира преку соседните греди).

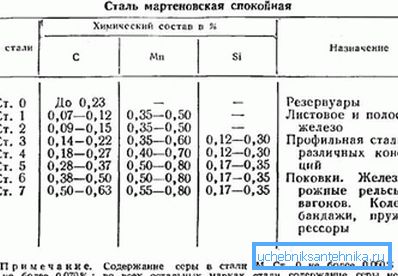

• Материјалот кој се користи во производството на носечката рамка на балконот на цевките - челик St4.

Значи, да продолжиме со пресметките.

1. 25.000 kgf * cm / W = 2100 kgf / cm2 / W. Моментот на отпор, според тоа, не треба да биде помал од 25.000 kgf * cm / 2100 kgf / cm2 = 11.9 cm3.
2. Останува само да се избере цевка со соодветната вредност на W во табелата на асортиманот. Со квадратен пресек, оваа состојба е задоволена, особено, за големини 50x6 и 60x3.5.

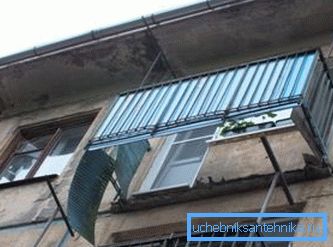

Забелешка: најдовме минималната големина на која зрак ќе издржи соодветните оптоварување; во исто време запоставени маргина на безбедност (на пример, во случај некој од хипотетички посетител отскокнување балкон), приватна тераса и трупови со тежина носат корозија. Во практика, овие фактори се надомести со најмалку три пати маргина на отпорот момент.

Заклучок

Се надеваме дека тие не го губат читателот со изобилство суви броеви и пресметани задачи. Како и обично, дополнителни информации може да се најдат во видеото во оваа статија. Успеси!
