Како да се зголеми топлинскиот излез на греење цевка - во

07-06-2018
Различни

Денес прашањето за заштеда на енергија е многу акутно. Ова се однесува на речиси секој корисник. Затоа, дизајнирајќи системи за греење во приватна градба на сопствените, ревносни сопственици веднаш размислуваат за системите за греење и нивната ефикасност.

Потешко е за оние кои ги искористуваат претходно создадените системи за греење, бидејќи се прашуваат да го зголемат учеството на пренос на топлина во готови објекти.

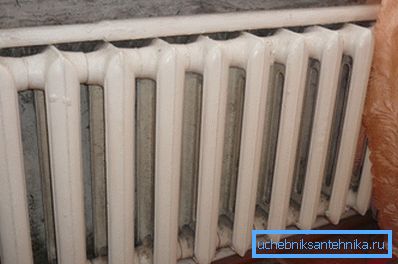

Радијаторите од леано железо, иако незгодни, се многу ефикасни за мали простории.

Начини за зголемување на пренос на топлина

Ајде да го започнеме статијата директно со тоа како да ја зголемиме топлината на цевката во селска куќа (прочитајте го и написот "Пленување на бакарни цевки: разгледајте ги достапните алатки и методи").

Во моментов постојат неколку начини за зголемување на топлината од веќе креираните и употребените, но не ги исполнувате вашите очекувања системот за греење:

  • Инсталација на конвектори. Оваа конструкција на цевка со метални плочи нанижана врз неа се прави рачно или фабрички направени.
  • Бојата на главниот нафтовод во црна или друга темна боја. Овој метод, за сета своја едноставност, е доста ефикасен. Покрај тоа, шемата на бои може органски да се вклопи во модерен ентериер, за разлика од неодамнешното минато, кога се сметаше за неопходна мерка.

Забелешка! Бојата е само дополнителен метод, кој е релевантен во ретки случаи, бидејќи ефикасноста е премногу ниска за да се "восхитуваат" од црните ленти.

  • Инсталација во системот за греење на регистри. Регистерот се состои од неколку цевки со голем дијаметар меѓусебно поврзани и со заварени краеви. Овие дизајни вклучуваат греење на перални шини во облик на калем со неколку јамки.
  • Преуредување на радијатори со додавање на делови. Оваа опција е најскапа, но во однос на ефикасноста е повисока од другите.

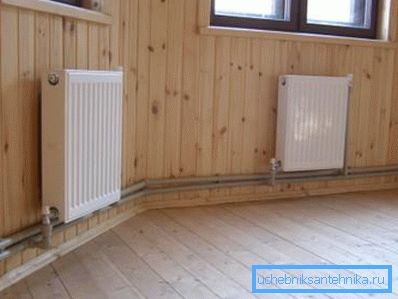

Ако одлучите да додадете радијатори, тогаш поставете ги нужно под прозорците или во близина на влезната врата (како на сликата)

Препорачано! Не заборавајте дека инсталацијата на дополнителни материјали за изолација, исто така, ви овозможува да го зголемите трансферот на топлина, со што ќе се намали загубата на топлина. Сепак, тоа е можно само кога се гради станбена зграда од фондацијата, или кога се демонтира фасадата.

Нова градба

Дизајнот на системот за греење на нова зграда мора да се изврши со должно внимание на принципите на заштеда на енергија. Основа на проектот е пресметување на пренос на топлина, со други зборови, количината на топлина ослободена од површината на цевките и другите елементи на системот за греење на околината.

Оваа пресметка е неопходна за:

  • Утврдете ги оптималните параметри на системот за греење за да создадете одредена температура во просториите на Вашиот дом.
  • Одлуки за мерки на топлинска изолација земајќи ги предвид загубите на топлина преку основните структури на структурата.

Претходно, цевките за греење беа направени главно од производи од челик, но денес се користат повеќе практични и сигурни материјали. На пример, полипропиленските производи имаат неколку значајни предности: мала тежина и ниска еластичност, што ја зголемува силата.

Метал-пластика е лесна за сечење, за разлика од челични цевки за кои се потребни специјални алатки.

Пресметка на пренос на топлина

Пред да започнете со градежни работи, мора да ги направите потребните пресметки за да ги максимизирате придобивките од грејните цевки. Ако не знаете кои формули треба да ги користите и како да се пресметаат правилно, следните инструкции ќе ви помогнат при ова.

Независна пресметка на површината за пренос на топлина на цевката се изведува според формулата Q = K x F x T, каде што:

  • Q - потребен пренос на топлина, Kcal / h.
  • K - коефициент на пренос на топлина на вода во цевката, Kcal / (m2 x h x 0C)
  • F - загреана површина, m2.
  • ?t е термички притисок, 0C.

Коефициентот на топлинска спроводливост (K), за возврат, се пресметува со помош на сложени формули, така што користиме готови вредност од технички извори - од 8 до 12,5 Kcal / (m2 x h x 0C) за челични цевки.

Површината на цевката се пресметува од геометриската формула позната на сите од наставната програма за да се одреди бочната површина на цилиндарот F = P x d x l, каде што:

  • P = 3.14 е математичката константа.
  • d - дијаметар наведен во метри.
  • l е должината на цевката, исто така и во броењето во м.

За пресметување на термичкиот притисок постои формула? T = 0.5 x (tn + тза) - тво, каде:

  • тn - температура на течноста за ладење.
  • тза - температура на носачот на топлина на излезот.
  • тво - собна температура.

Теоретски пренос на топлина на челичната цевка се пресметува земајќи ги предвид конвенционално поставените вредности на температурата на течноста за ладење на влезот-излез и просторија според СНиП, кои се:

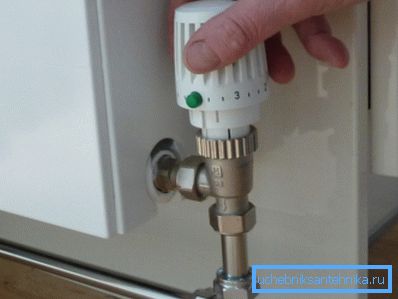

Инсталирањето на контролите на температурата ви овозможува да ја поставите температурата за удобен престој.

  За ваша информација! За попрецизно и лесно пресметување на потребните индикатори, се користат специјални документи, како што се, на пример, табела за пренос на топлина од 1м челична цевка. Ве молиме имајте во предвид дека тоа е погодно само за производи од челик.

  • тn = 80 степени
  • тза = 70 степени
  • тво = 20 степени

Како резултат на едноставни пресметки (0.5x (80 + 70) -20), ја добиваме вредноста на термичкиот притисок? T = 55 степени.

Ниската ефикасност е поврзана со голема загуба на топлина низ ѕидовите, прозорците и подот

Пример за пресметка

Направете теоретска пресметка на пренос на топлина за најчесто работи во системот за греење на челична цевка со дијаметар од 25 mm и должина од еден метар.

Внимание! За да не се помешаме во мерните единици во текот на пресметката ние користиме еден индикатор - метар.

  • Прво, ја пресметуваме површината на нашиот сегмент со цевки F = 3.14 x 0.025 x 1 = 0.0785 m2.
  • Потоа, ја разгледуваме табелата за коефициентите на пренос на топлина за челични цевки со дијаметар од 25 mm. Тоа е (за цевки со дијаметар до 40 mm, поставени во една линија со теоретска термичка глава еднаква на 55 степени) K = 11.5.
  • Да ја примениме основната формула и да добиеме вредност на пренос на топлина Q = 11.5х0.0785х55 = 49.65 Kcal / h.

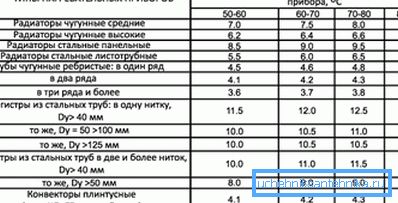

Важно е да знаете не само што е топлината на цевката - табелата на сликата ќе помогне да се одреди овој индикатор за другите елементи на системот за греење.

На прв поглед, пресметката е прилично едноставна, но тоа е во теорија.

За да се создаде проект за вистински систем за греење, потребни се внимателни пресметки земајќи ги предвид параметрите на сите елементи што го сочинуваат системот, вклучувајќи:

  • Грејни апарати.
  • Фитинги и вентили.
  • Обични линии.
  • Загреаните делови од автопатот, итн.

Совет! Да се ​​дизајнира комплексен систем за греење за голема куќа, подобро е да се свртиме кон помош на професионални топлински инженери. Цената на нивните услуги е многу помала од цената на можните загуби поради грешки во пресметките.

По аналогија со пресметката на параметрите на челичната цевка, се пресметува пренос на топлина на бакарна цевка или било кој друг, за што во овој член сме поставени неколку корисни и информативни цртежи.

Одличниот пренос на топлина на метално-пластичната цевка и други предности ја прават најприфатливата опција при создавање на модерни системи за греење, вклучувајќи и алтернативни. Затоа, ако само што почнувате да градите куќа, тогаш треба да се одлучите за овој модерен материјал.

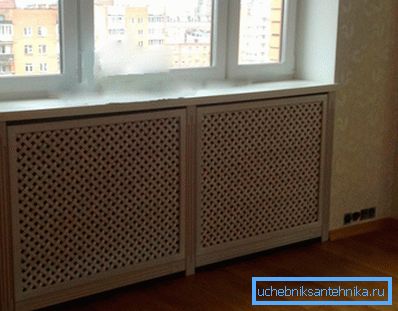

Друга точка што ќе се соочи по инсталирањето на опремата на системот за греење - декоративна рамка за да се сокријат непривлечни радијатори и цевки

Заклучок

Како што можете да видите, всушност, ништо не е комплицирано во правилната пресметка и зголемувањето на ефикасноста на системот на преговарачките системи. Главната работа што треба да се запамети е дека во некои случаи, високата топлинска моќност на грејните цевки може да доведе до големи годишни трошоци, па затоа не треба да се вклучите во овој процес (види, исто така, написот Потреба за дополнителен гасовод: Како да инсталирате цевка).

Во презентираното видео во оваа статија ќе најдете дополнителни информации за оваа тема.
