Како да се пресмета оџакот: технички карактеристики

Ефикасноста на грејниот котел во котларните простории, како што е добро позната, зависи од ударот. За возврат, нивото на барометарскиот притисок, надворешната температура на воздухот, температурата на производите од согорувањето, како и параметрите на цевката за излезниот гас, чии димензии се изведуваат со одредена точност, влијаат на силата на ударот. Во овој напис, накусо го разгледуваме начинот на кој пресметката на оџакот се врши со природен нацрт.

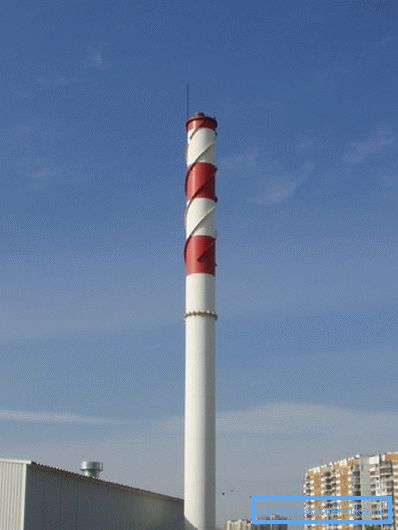

Општи информации

Цевките за чад се изградени од различни материјали, може да бидат:

• Брик;
• Стаклени влакна;
• Засилен бетон и така натаму

Особено модуларните структури изработени од нерѓосувачки челик, кои се составени од одделни делови, како дизајнер, станаа популарни во последно време. Тие се доста силни и издржливи, во исто време цената на материјалите е сосема прифатлива. Сепак, без оглед на материјалот за изградба, нејзината инсталација се изведува само по подготовката на проектот, направена врз основа на повеќе мулти-фазни пресметки.

Проектот е многу важен, на пример, со недоволна висина на оџакот, нацртот во системот може да биде премногу слаб за одржување на процесот на согорување во комората за согорување на котелот. За да се елиминира овој дефект, неопходно е да се инсталираат апарати за пушење кои обезбедуваат вештачка влеча, што доведува до дополнителни трошоци.

Покрај тоа, важен параметар на оџакот е еколошкиот стил - отстранувањето на гасовите во атмосферата и нивната понатамошна дисперзија треба да се изведува на висина над сите згради во областа.

Пресметката на оџакот вклучува определување на неколку параметри:

• Аеродинамични податоци;
• Одредување на висина;
• Сила пресметка.

Потоа, ќе ги разгледаме карактеристиките на сите овие пресметки.

Пресметка на оџакот

Аеродинамична пресметка

Овој дел од дизајнот ви овозможува да ја знаете пропусната моќ на структурата. Овој параметар треба да обезбеди без проблеми отстранување на производи за согорување кога котлината работи со полн капацитет.

Неправилно пресметаниот капацитет на оџакот може да предизвика акумулација на чадот во котелот или во тракт. Затоа, инженерните пресметки за дијаметарот на идната структура се вршат од специјалисти кои имаат соодветно специјализирано образование.

Карактеристики ја одредуваат висината на цевката

Како што споменавме погоре, при дизајнирање на издувната конструкција на чад, неопходно е да се оправда неговата големина од еколошки аспект. Ова треба да ја земе предвид пресметката на дисперзијата на штетните супстанции во животната средина, кои се формираат за време на согорувањето на горивото.

Исто така треба да се забележи дека пресметувањето на висината на оџакот на котларата мора да биде во согласност со санитарните стандарди кои се однесуваат на комерцијални и фабрички претпријатија. Покрај тоа, мора да се земе во предвид и концентрацијата на опасните елементи во атмосферата во позадина, која се добива како резултат на функционирањето на други извори на загадување.

Покрај тоа, висината на структурата зависи од голем број други фактори, како што се:

• Метеоролошки режим на атмосферата на местото на котелот;
• Температура на издувниот гас;
• Просечна брзина на воздухот;
• Термичка пресметка;
• Аеродинамична пресметка;
• Терен, итн.

Обрни внимание! Врз основа на дозволената количина на емисии на загадување, се утврдува и оптималната висина на конструкцијата. Поради фактот што во најгусто населените области ситуацијата е неповолна, најчесто структурата е подигната над пресметаните податоци, кои одговараат на најниското можно ниво. Што се однесува до ретко населените населби, при определувањето на висината на оџакот, тие се водени од висината на зградите на други котли.

Така, во оваа фаза на проектирање, се одредува не само висината на структурата, туку и максималната дозволена количина на емисии во атмосферата.

Термичка пресметка

Термичка пресметка се изведува за да се одредат следниве параметри:

• Температурна експанзија на материјалот од кој ќе се гради структурата;
• Максимална температура на надворешната обвивка на структурата;
• Тип и потребна дебелина на изолациониот материјал.

Сила и стабилност

Значи, на прво место влијае на влечење:

• Дијаметарот на структурата;
• Изградба висина;
• Количината на гориво изгоре во котларата.

Димензиите на структурата зависат од сите овие параметри, од кои, пак, зависи нејзината основа.

Сепак, покрај големината, за да се пресмета стабилноста на структурата, се земаат предвид следните фактори:

• Однесување на почвата;
• Сеизмичка активност;
• Снег и ветер товари.

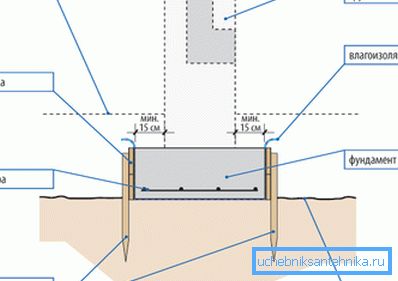

Врз основа на сите овие податоци, утврдете ги следните параметри на фондацијата:

• Нејзиниот дизајн;
• Единствена област;
• Длабочина на поставување, итн.

Покрај тоа, силата карактеристики не само што може да се изврши пресметка на фондацијата, но, исто така, да се одреди најоптималната форма и дизајн на багажникот.

Пресметка на домашен оџак

За да се одредат параметрите на оџакот на котла за домаќинство со свои раце, нема потреба да се изведуваат сериозни инженерски пресметки. За да го направите ова, можете да го користите поедноставениот метод.

Обрни внимание! За да се изврши таква пресметка, потребно е да се знае моќта на котелот, т.е. максималната количина на гориво што може да гори во неа за еден час. Овој параметар е содржан во пасошот на опремата.

Факт е дека сите индикатори на структурите на домаќинствата се исти:

При изведување на пресметка на проект, неопходно е да се земе предвид дека нафрливата не е ништо друго освен разликата во густината што ја имаат излезниот гас и воздух, множи со висината на конструкцијата. Следи дека дијаметарот на структурата зависи од количината на гориво што може да изгори за еден час, т.е. од котел моќ.

Како резултат на тоа, упатството за вршење на пресметката е како што следува:

• Ако е познат капацитетот на опремата, тогаш волуменот на гасови на влезот во системот ќе биде следен: Vg = B * V * (1 + t / 273) / 360, (во m? / S).
• Бидејќи е позната брзината на движење на гасовите, можно е да се пресмета пресечната површина на оџакот со формулата - (F =? * D? / 4) = S (во m?)
• Според формулата за одредување на површината на кругот, тешко е да се најде дијаметарот на цевката - dt = v4 * B * V * (1 + t / 273) /? *? * 360, во метри.

Размислете за пример за пресметување на оџак за домашна употреба. На пример, на решетката на комората за согорување за еден час може да изгори 10 кг дрво со содржина на влага од 25 проценти. Во овој случај, во нормални услови, волуменот на гасови ќе изнесува 10 m? / Kg.

Температурата на влезниот гас е 150 Целзиусови степени.

Пресметката на дијаметарот е како што следува:

• На влезот, обемот на гасови е - (10 * 10 * 1.55) / 360 = 0,043 m? / Sec.
• Сега, можете да ја дознаете пресечната површина на цевката, и покрај фактот дека брзината на гасот е 2 m / s. За ова е неопходно да се изврши таква пресметка - (4 * 0.043) / 3.14 * 2 = 0.027 m?.
• Ако ги замениме сите добиени фигури во формулата за наоѓање на површина на круг, можеме да го добиеме потребниот дијаметар - v4 * 0.34 * 0.043 * (1 + 150/273) / 3.14 * 10 * 360 = 0.165m.

Сега можете да го пресметате нацртот на оџакот:

• Со оглед на тоа дека 10 килограми гориво се изгорени на час, ние ја пресметуваме моќта на следниов начин: Q = 10 * 3300 * 1.16 = 38.28 kW.
• Термичкиот коефициент за пресметаната цевка е 0,34. Од тука можете да ја пресметате загубата на топлина по метар - 0,34: 0,196 = 1,73 степени.
• Од 5 метри багажникот треба да се одземе 2 метри од печката. Како резултат на тоа, влезната температура на гасот ќе биде - 150- (1.73 * 3) = 144,8 степени.
• Сега можете да ја добиете вредноста на удар. На пример, температурата на воздухот е 0 степени, во тој случај треба да се изврши следната пресметка: -3 * (1.2932-0.8452) = 1.34 mmH2O (притисок на природен гас). Оваа вредност е сосема доволна за нормално функционирање на системот за издувни гасови.

Овој метод за пресметување на оџак не е толку комплициран како што може да изгледа на прв поглед, но, во исто време, доволно е да се спроведе ефективен систем за издувни гасови за домашните котли.

Заклучок

Потребна е соодветна пресметка за изградбата на секој оџак. Во спротивно, системот на отстранување на производи од согорување може да функционира неефикасно или значително да ја загади животната средина, што е неприфатливо.

За домаќинство оџак, можете сами да извршите таква пресметка, но професионалците треба да го дизајнираат системот за индустриска опрема. Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
