Како да се пресмета обемот на цевката и неговата површина:

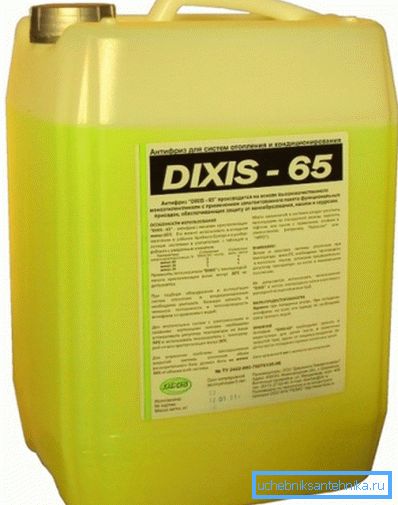

При пресметувањето на системите за греење често е неопходно да се пресмета волуменот на површината за течноста за ладење и топлината. Како да го направите ова, имајќи само информации кои се присутни на цената во продавницата?

Да се ​​обидеме да го дознаеме.

Volume

Ајде да разбереме како да го одредиме обемот на цевката.

Очигледно, треба да знаете два параметра:

1. Должината на гасоводот.
2. Внатрешен дел.

Должината на гасоводот во веќе изграден систем за греење е лесно да се измери со помош на конвенционална лента мерка. Методот на пресметување на пресекот зависи првенствено од обликот - круг, квадрат или правоаголен. Да ги разгледаме сите три случаи.

Да се ​​разјаснат: цевките практично не се користат при дистрибуција на вода или греење. Може да биде потребно водовод или сопственикот на вилата пресметка на кубната моќност на цевководот, освен ако не се користи регистарот за греење на егзотичната форма.

Тркалезна

површина на круг, како што е познато, се пресметува како производ на пи и квадратен на радиусот. Радиусот е половина од дијаметарот. Во теорија, сè е едноставно, но тоа е лоша среќа, за вода и гас цевки снабдување продавачите и производителите само укажуваат на контрола (номинален дијаметар) и тип - светлина, обичен или зајакнат.

Како да се пресмета обемот на цевката врз основа на овие податоци?

ГОСТ 3262-75, со кој се регулира производството на соодветните производи, ќе дојде до спасување.

Алгоритмот за пресметка е како што следува:

1. Ние го наоѓаме саканиот далечински управувач (условно поминување, или номинален дијаметар) во левата колона на табелата.
2. Одземете го соодветниот надворешен дијаметар двапати на дебелината на ѕидот што одговара на вашиот тип на цевка (светлина, обична или засилена).
3. Резултирачкиот внатрешен дијаметар е поделен со два и го добиваме радиусот на внатрешниот дел.
4. Овој дел го пресметуваме со формулата S = Pi * R ^ 2.
5. Умножете ја вредноста добиена со должината на цевководот. Резултатот е неговиот кубен капацитет.

Информациите подобро се гледаат кога наставата е придружена со пример.

Да го пресметаме внатрешниот волумен на 40-милиметарско полнење од 50 метри греење, изработено од армирани цевки.

1. Надворешен дијаметар во согласност со табелата - 48.
2. Одземете ја дебелината на двојниот ѕид: 48 - (2 x 4) = 40.

Забелешка: точното совпаѓање на далечинскиот управувач со вистинскиот внатрешен дијаметар е исклучок отколку правилото.

1. Така, радиусот ќе биде еднаков на 20 милиметри, или (за погодност на понатамошни пресметки) 0,02 м.
2. Делот е 3.14159265 x 0.02: 2 = 0.00126 (со заокружување) m2.

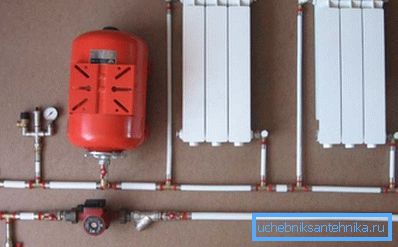

3. Капацитетот на полнење се пресметува како производ на делот во должина: 0.00126 x 50 = 0.063 m3. За да го добиете резултатот од пресметката во литри, доволно е да се размножи со 1000; Во нашиот случај, пополнување на полнење ќе бара 63 литри течно средство за ладење.

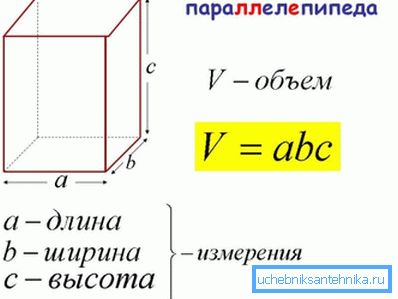

Плоштад

Како да се пресмета обемот на цевката со неговиот квадратни профил? Подрачјето на плоштадот е еднакво, жал за присилната казна, на плоштадот на неговата страна. Страната во нашиот случај одговара на резултатот на одземање на двојната дебелина на ѕидот од големината на квадратната цевка.

Така, со големина од 100 и дебелина на ѕидот од 5 мм, страната на внатрешниот квадрат ќе биде 100 - (5 x 2) = 90 mm.

Повторно пресметајте во метри и се подигнете во втор степен:

1. 90 мм = 0.09 м.
2. 0,09 ^ 2 = 0,081 м2.
3. За да го пресметате потребниот волумен со свои раце, останува само да го умножувате овој резултат со должината на нафтоводот.

Правоаголна

Од сценарио опишано погоре е само различни во тој дел за добивање на големината на дел proftruby на се множат не за себе, туку за големината на втората страна. Формула, со што ќе биде од форма S = (A - n) x (B - n), каде што S = посакуваната вредност, А и Б - на цевката, и n - нејзината дебелина на ѕид.

Еден пример е производ со големина од 150 x 180 и ѕидови од дебелина од 4 мм. S = (150-4) х (180-4) = 25696 мм2. За да го конвертирате резултатот во квадратни метри, тој се множи со 1.000.000.

Површина

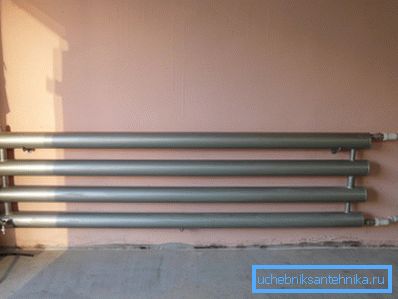

Во случај на производство на регистар за греење, важно е да се процени не само неговиот волумен, туку и површината за пренос на топлина. Цената на погрешното пресметување е ниска или, обратно, вишокот на ефикасност на грејачот.

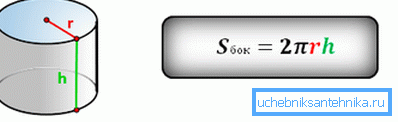

Површината се пресметува како производ на должината на цевководот на неговата дебелина - обемот на кругот со кружен пресек и периметарот со квадрат или правоаголна.

Обемот е, како што е познато, производ на неговиот дијаметар и пи. Периметарот на плоштадот и правоаголникот е збирот на нивните страни.

Ајде да дадеме некои примери.

• област на површината на кружни цевки контролер 100 до 10 метри во должина - 3.14 x 0.114 (надворешниот дијаметар во метри во согласност со горната табела) x 10 = 3,5796 м2.
• За квадратна цевка со големина од 100 mm и должина од 10 метри, резултатот е 0.1 x 4 x 10 = 4 m2.
• За правоаголен пресек на 80x120 големина и 10-метар должина на областа е пресметано како (2 x 0.08 + 0.12 x 2) x 4 = 10 м2.

Заклучок

Се надеваме дека горенаведените методи за пресметка ќе бидат корисни за читателот. Всушност, на располагање материјалот не се прошири надвор од училиште разбира на геометријата (види, исто така, во написот Кои се цевки за греење подобра анализа на 4 најчестите опции).

Како и обично, дополнителни дополнителни информации можат да се најдат во видеото во оваа статија. Успеси!
