Како да ја одредите големината на цевката во инчи:
Темата на овој член е големината на цевките во инчи и милиметри. Треба да се запознаеме со концептот на условен премин и да научиме како да ги поврземе нејзините вредности во различни вредности на мерење меѓу себе. Па, да почнеме.
Запознајте: VGP

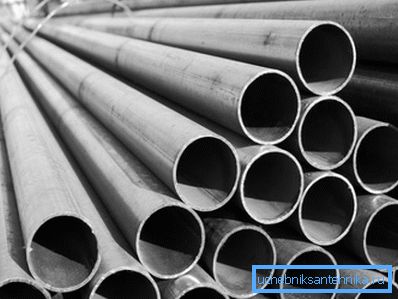

Производи што треба да ги истражиме, се користат во инсталацијата на водоводни и гасоводи. Секој кој некогаш живеел во советско-изградена куќа е запознаен со нив: до неодамна, само челични цевки се користи за водовод.
Патем: според сегашните правила, гас во куќата и сега може да се постави само со челик. И покрај падот на популарноста на традиционалниот материјал во изградбата на водоводните цевки, тој целосно не се откажува од своите позиции.
Стандарден
Техничките барања за производство на VGP цевки се содржани во GOST нумерирани 3262-75.
Ајде да ги нагласиме клучните точки на документот:
- Сите производи произведени во согласност со овој регулаторен документ се electrowelded, тоа е, тие се добиени со тркалање рамна палка во мелницата и врие на надолжниот.
- Должината на правните сегменти - од 4 до 12 метри. Должината може да биде неизмерна, димензионална и повеќедимензионална; во вториот случај, за секој сече се произведува залихи од 5 мм.
- Во рамките на стандардот, не се произведуваат само производи од црн челик, туку и производи со цинк антикорозивен слој..

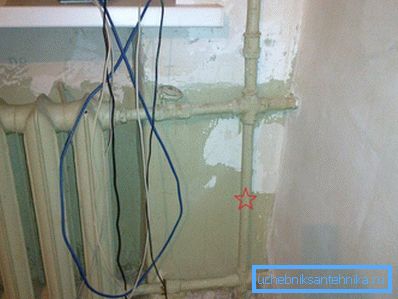

Важна точка: при монтирање на водовод или систем за греење направен од поцинкуван, се користат само завртки. Упатството е поврзано со фактот дека цинкот гори на заварени површини. Како резултат на тоа, при користење на заварување, ние, всушност, добиваме гасовод незаштитен од корозија, чијшто работен метар е еден и пол пати поголем од оној на црниот челик.
- Краевите се сечат под прав агол на надолжната оска. Буррите не смеат да надминат 0,5 мм.
Кои се максималните толеранции?
| Условна помине | Максимално дозволено отстапување на надворешниот дијаметар | |
| Нормална точност на производство | Зголемена точност на производство | |
| 40 или помалку | +0,4; -0.5 мм | +0,4; -0,4 мм |
| Над 40 | +0.8; -1% | +0.8; -0,8% |
Стоп Што е овој концепт - условен премин? Очигледно, ова не е исто како и надворешниот дијаметар, бидејќи тој има некои толеранции за фиксен условно премин.

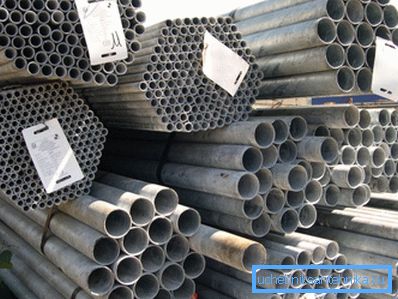

Асортиман
Оваа едноставна мисла нè води до потрагата по дефиницијата на далечинскиот управувач или условниот премин, а воедно и на низа производи за инсталација на водоводни и гасоводи.

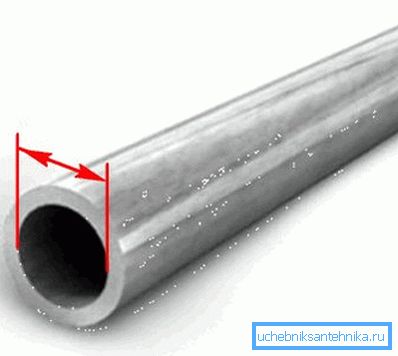

Значи, главниот параметар, кој е регистриран во табелата на асортиманот - условен премин, или номинален дијаметар, традиционално скратен како ДУ. Овој параметар приближно одговара на внатрешниот дијаметар на цевководот и ја покажува неговата компатибилност со одредена големина на фитинзи за цевки и вентили.
Не е јасно? Ајде да ги искористиме примерите.
| Условна помине | Надворешен дијаметар | Дебелина на ѕидот на цевката | ||
| Белите дробови | Заеднички | Засилена | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17.0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
На пример, цевка DN 32 (условниот премин е означен без именување на количини, иако милиметри се имплицираат при оценувањето) има надворешен дијаметар од 42.3. Во зависност од верзијата, внатрешниот дијаметар може да биде еднаков на 42.3-2.8x2 = 36.7; 42.3-3.2x2 = 35.9 и 42.3-4.0x2 = 34.3.

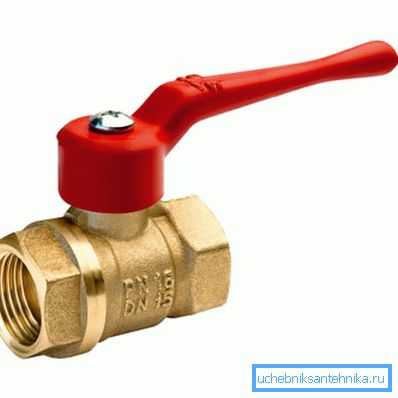

И покрај распрснетоста на внатрешните делови, сите овие производи се компатибилни со вентилот DN 32. Секој од нив може да се исече на цевка со соодветна големина која совршено се вклопува во внатрешниот навој на вентилот и, по вртењето, ќе обезбеди затегнатост на врската.
Цевки
Кошмарот сè уште не е завршен, драг читател.
Цевките се традиционално измерени не во милиметри, туку во британски инчи. Причината е дека релевантниот стандард (NPS, номинална големина на цевки) е од северноамерикански потекло.
Суд: британскиот инч е 2,54 сантиметри. Затоа, во теорија, димензиите на цевките во инчи и сантиметри треба да се поврзани како 1: 2,54.
Проверете нашите теоретски студии. За среќа, нема потреба да се оди далеку: табела со големини на цевки во инчи и милиметри е содржана во текстот на истиот НПС. Ние ги даваме најпопуларните вредности за изградба на комуникации во приватни и станбени згради.
| Цевка нишка инчи | Условна помине |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Сега споредете ја стандардната големина на цевката во инчи и милиметри.
- Димензиите на половина-инчен цевка треба да бидат 25,4 / 2 = 12,7 мм. Според табелата, тоа одговара на DU 15. Следно - полошо: вистинските димензии на цевката се 1: 2 инчи (надворешен дијаметар според ГОСТ 3262-75) и се целосно 21.3.
- Цевковод од 1 инч не е 25,4, туку DN 25 (надворешен дијаметар 33,6).
- Друга големина - цевка 2 инчи (2 x 25,4 = 50,8) - одговара на DN 50 со надворешен дијаметар од 60.
Заклучок
Тоа е сосема јасно. Големината на цевките во инчи и мм се нелинеарно поврзани, без константен сооднос. За жал, табелата на нивната врска може да се запамети само. Како и обично, видеото во оваа статија ќе му угоди на читателот со дополнителни тематски информации. Успеси!
