Телефонска канализација: карактеристики на конструкцијата и

Телефонските канализациони системи се подземни објекти изградени со употреба на цевки и бунари. Објектите се дизајнирани за сокриени и безбедни локации на ниско-струјни или фибер-оптички жици. Во оваа статија ќе погледнеме кои видови на комуникациски канализации се користат денес, и кои се карактеристиките на нивната употреба.

Главните видови се нивните карактеристики на дизајнот.

Канализациската комуникација, во согласност со целта, е поделена на два вида:

• Главна канализација - Ова е комплексен систем кој се состои од цевки, бунари и други елементи наменети за поставување на багажникот.

Изградбата започнува во бунарите на станицата и оди по главните линии. Во текот на автопатот, на одредено растојание едни од други, постојат инспекциски бунари и дистрибутивни кабинети.

Бунарите се наменети за проверка на интегритетот на каблите и за извршување на нивната итна замена или поправка. Специјалната опрема за дистрибуција е инсталирана во дистрибутивни кабинети, од кои главната линија е поделена на секундарни дистрибутивни линии.

• Дистрибуција на отпадна вода е гасовод со помал пресек на дијаметар од нафтоводот кој се користи за поставување на линијата. Структурите потекнуваат од опрема за дистрибуција и водат директно до крајните корисници.

Важно: Вообичаено е да се постават само главната линија во главниот нафтовод. Соодветно на тоа, помал кабелски дијаметар е поставен во дистрибутивните канали. Но, ако различни патишта се совпаѓаат, тие можат да бидат поставени во еден нафтовод.

Во согласност со дизајн карактеристики на комуникација канализација е поделена на:

• Едно-дупка модификации во кои гасоводот по целата должина е еден канал;
• Мултихолни модификации во кои се применуваат блокови од неколку цевки.

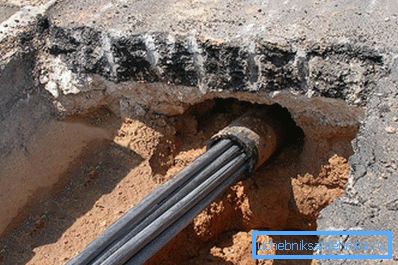

Правилата за изградба на телефонски канали укажуваат на можноста да се користат не само бетонски и керамички туку и полиетиленски цевки чија цена е помала.

Изборот на цевките се одредува во согласност со геодетските карактеристики на регионот. Затоа, пред извршување на градежните работи, се изготвува проект во кој, заедно со такви параметри како длабочина на ширина и дијаметар, видот на цевките е означен според употребените материјали, како и видот и бројот на шахтите.

Правилно дизајнираниот и конструиран систем за отстранување на отпадна вода ви овозможува да ги замените заптивките и да ги инсталирате жици со свои раце. Исто така можете редовно да ги изведувате работите за мерење и одржување на линијата без потреба да ја отворате површината на патот или земјата.

Покрај тоа, соодветно дизајнирана и конструирана структура обезбедува оптимална заштита за инсталираните жици од електрохемиска корозија и механичко оштетување.

Барања за градежни работи

Изградбата на телефонски канализациски систем се спроведува во строга согласност со голем број на технички барања, правила и прописи (види и статија Поврзување на машината за перење со канализација и снабдување со вода: 5 едноставни и независни чекори).

Главен услов за изградба на телефонски мрежи е долг работен век на објектите. Усогласеноста со ова барање се одредува преку перформансите и веродостојноста на структурите.

Во врска со доаѓањето на фибер-оптичките мрежи се градат канализациони системи, земајќи ја предвид можноста за поставување на двата вида на мрежи. Во некои случаи, изградени се посебни цевководи, наменети за индивидуално поставување на оптички влакна.

За време на дизајнот и последователната изградба на канализациониот систем, неопходно е да се обезбеди заштита од следниве фактори:

• пенетрација на гас или вода во цевководи и бунари;
• корозивни процеси (електрохемиска корозија);
• тектонска активност и, како резултат на тоа, механички ефекти и оштетувања на мрежите;
• температурни ефекти.

Во согласност со правилата за изградба, при поставување на подземната кабелска мрежа, непроодниот дел од улицата е избран со висококвалитетна површина на патот. Не е препорачливо да се постават нафтоводот под пресеците на коловозот на патиштата и железниците, каде што значително се менува механичкото оптоварување на теренот.

Карактеристики на изградбата на уреди за гледање

Упатството за дизајнирање и последователна изградба на комуникациски канали бара присуство на разни видови уреди за гледање.

Инспекциски бунари може да бидат од следниве видови:

• контролни пунктови - се поставени на рамни делови од патеките;
• аголна - инсталирана на заплетот на ротација со агол поголем од 15 °;
• разгранување - инсталирано во оние области каде што трасата е разведена во неколку различни насоки;
• станица - се инсталирани на деловите од снабдувањето со рути на телефонските централи.

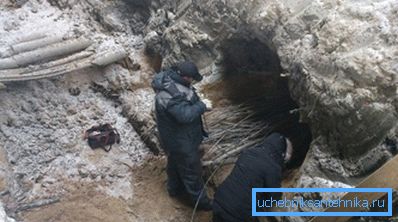

Во согласност со условите за изградба на телефонска канализација, шахтите треба да се наоѓаат на растојание од не повеќе од 150 m едни од други. Таквите барања се диктирани од размислувањата за едноставност и ефикасност на прекумерно ожичување помеѓу бунарите за време на ремонтни и монтажни работи.

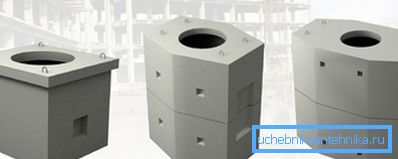

Засилен бетон може да се префабрикува и префабрикува. Денес е дозволено да се користат шахти направени од други материјали. Сепак, нивната употреба треба да биде мотивирана од карактеристиките на локацијата или карактеристиките на почвата во која мрежата е продлабочена.

Важно: Со цел да се зголеми капацитетот за отпадна вода, веќе управуваните уреди за гледање не се реконструираат, но се надополнуваат со нови бунари, кои се поставуваат во близина на старите уреди за гледање.

Барања за поставување канали

Упатството за поставување на цевки мора да исполнува голем број барања, меѓу кои ги забележуваме следниве точки:

• Внатрешната површина на употребените цевки, без оглед на видот на материјалите што се користат, треба да биде мазна.
• Без оглед на типот на цевки што се користат, завршената структура не треба да има штетно влијание врз жици.
• Завршениот гасовод треба да биде отпорен на механички оптоварувања, промена на температурата и ефекти на подземните води.
• При уредување на дистрибутивните мрежи треба да се користат полиетиленски цевки со внатрешен пресек од 55-58 mm.
• При распоредувањето на багажни мрежи се користат цевки од бетон или азбест цемент со внатрешен дијаметар од пресек од 90-100 мм. Во некои случаи може да се користат полиетиленски аналози со дијаметар од најмалку 63 mm.

Функции за поставување на мрежа

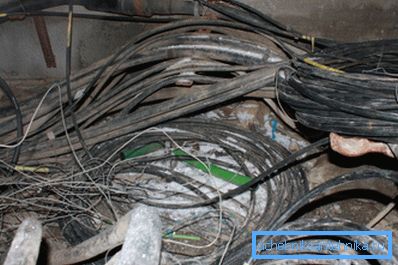

Каналите можат да бидат поставени кабли за сите видови на комуникација.

Поставувањето се врши во согласност со следните услови:

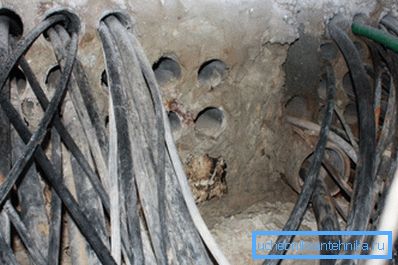

• Поставувањето се врши во слободни канали за комуникација, во кои не треба да се наоѓаат повеќе од шест жици од ист тип.
• Комуникациските канали во кои се пренесува влакната не треба да се користат за сместување на електрични инсталации.
• Доколку каналот е окупиран од електрични кабли, тогаш поставувањето на ненасочени оптички влакна е дозволено само во претходно поставени полиетиленски цевки PND-32-T.
• Оклопните кабли се поставуваат на слободни и окупирани канали без употреба на полиетиленски цевки.
• Поставувањето на непроветрен проводник се врши во колектори од мал дел.
• Дијаметарот на поставените комуникациски кабли не треба да надминува 75% од дијаметарот на пресекот на каналот.

Методи за поставување на кабел

Методите за влечење кабел зависат од видот и тежината.

Овие параметри мора да се земат предвид при изборот на соодветен метод и соодветна алатка.

• Каблите со маса не поголема од 1500 kg / km се повлекуваат рачно со помош на синтетички или челичен кабел;

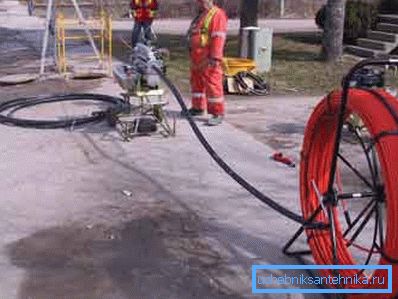

• Кабли со маса не поголем од 6000 kg / km се цртаат со рачен виљушкар опремен со челичен кабел со дијаметар од најмалку 8 mm;
• Кабли со маса поголем од 6000 kg / km се влечат со машина и челична јаже со дијаметар од најмалку 11,5 mm.

Заклучок

Сега знаете што е модерна телефонска линија, како е изградена и како функционира. Можете да најдете повеќе корисни и информативни информации со гледање на видео во овој напис (прочитајте исто така написот Полипропилен канализација цевки - иновативно решение во областа на водовод).
