Надворешни канализациони мрежи: структурни и регулаторни
Како функционира системот за отпад надвор од куќата? Кои материјали се користат за изградба? Дали постојат кодови за градење на надворешни канализациски мрежи? Да се обидеме да го дознаеме.
Уред: само за комплицирано
Прво, да дознаеме како сè функционира.

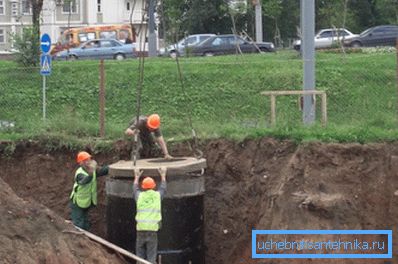

По напуштањето на канализацискиот систем дома, течните ефлуенти влегуваат во бунарот. Типична шема за поврзување на ѕидовите на бунарот со ослободувањето е исклучително едноставна: цевката поминува низ дупка во армиран бетонски прстен; влезот е запечатен со малтер од цемент песок.
Дното на бунарот е конкретна подлога која ги насочува каналите кон цевката за поврзување помеѓу бунарите. Како по правило, бројот на бунари одговара на бројот на влезови на станбена зграда. Селектира насоката на движење на отпадната вода, земајќи го предвид ослободувањето од теренот.
Капетан Очигледното сугерира: во отсуство на наклон или потреба да се придвижат канализациите да се движат во насока на височина на теренот, движењето на каналите може да се постигне со менување на длабочината на бунарите. Освен тоа, во некои случаи, притисочните места се под притисок; Фекалните пумпи се одговорни за обновување на отпадна вода.
Како што се спојуваат канализациските канали, се зголемува дијаметарот на цевките што ги поврзуваат бунарите. Сите испуштања на област или неколку области на градот се комбинираат во колектор - Најголемата цевка, која ги содржи содржините во пречистителната станица. Таму, отпадна вода се филтрира, дезинфицира и испушта до релјефот или до локалното водно тело.
Кои материјали се користат за изградба на различни канализациски постројки?
- Традиционалниот материјал за ѕидовите на бунарите - црвена керамичка тула - пред околу половина век, беа заменети армирани бетонски прстени; сега постепено се заменуваат со полиетиленски и полипропиленски бунари.
- Цевките се направени од леано железо и пластика - полиетилен, полипропилен и поливинил хлорид. Азбест цемент, керамика и армиран бетон се почесто се користат.

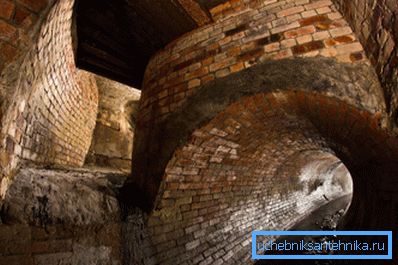

- За изградба на колектори се користат армирано-бетонски и керамички цевки. Во прилог на нив, во многу градови можете да најдете колектори со арки од тули и монолитни армирано-бетонски конструкции.
Регулаторни барања
Мораме да проучуваме два документи кои се директно поврзани со темите од интерес за нас.
- SNiP на надворешните мрежи за водоснабдување и канализација има број 3.05.04-85 и беше ставен во функција во 1986 година.
- Покрај тоа, поставувањето надворешни канализациски мрежи е регулирано со збир на правила SP 32.13330.2012. Таа е декларирана како ажурирана верзија на SNiP 2.04.03-85 издадена истовремено со претходната.
Ајде да ги одбереме клучните точки од текстот.
SNiP 3.05.04-85
Поставувањето на надворешни мрежи за водоснабдување и отпадна вода со користење на цевки во вид на ѕвонче на теренот со наклон се врши со нивна насоченост до наклонот на приклучокот.
Правоста на канализацискиот дел помеѓу бунарите се проверува со огледало за клиренс. Хоризонталната толеранција не е повеќе од една четвртина од дијаметарот, или не повеќе од 5 см на секоја страна; вертикалните отстапувања не се дозволени. Инспекција на секој дел се врши двапати - пред и по заливот на нафтоводот.
Отстапувањето на врвот на канализационата цевка од конструктивната положба не смее да надмине 30 милиметри, без оглед на должината на локацијата.
Цевководните фитинзи се центрирани при положување, така што ширината на јазот е константна.
За време на паузите во врска, краевите на цевките се придушени.
Спојките со приклучоци не можат да бидат замрзнати.

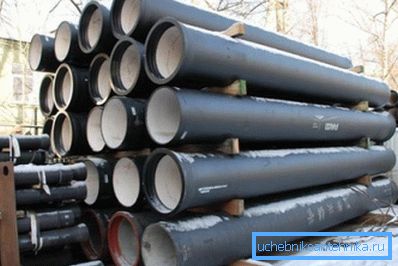

Цевки од леано железо
Приклучоците од леано железо прирабнички приклучоци се запечатени со кабина (битуминозен коноп). Пожелно е да се заштити печат со азбестна цементна брава. Покрај тоа, дозволените заптивки и гумени o-прстени се дозволени.
Длабочината на вградување на приклучокот е регулирана со документот.
Дијаметар на цевки, мм | Длабочина на заптивка, mm | ||
Kabolka | Кабол и азбест цемент брава | Заптивник | |
65-200 | 35 | 30 | 50 |
250-400 | 45 | 35 | 60 |
600-1000 | 50 | 40 | 70 |
Асбесто цементни цевки
Големината на јазот помеѓу краевите на споените цевки е:
- Со дијаметар до 300 mm - 5 mm.
- Со дијаметар над 300 mm - 10 mm.
Пред приклучување на спојката за канализација треба да се постави ознака за почетната и работната положба на спојката.
Зглобовите од азбестно-цементниот дел со леано железо се направени со леано железо.

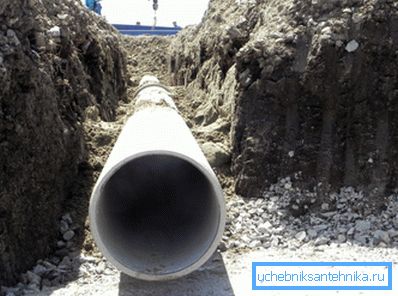

Бетонски и армиранобетонски цевки
Тие се користат првенствено за бури од канализација.
Големината на јазот помеѓу крајното лице и површината на удар на приклучницата е:
- За отпадна канализација со дијаметар до еден метар - 12-15 мм, над еден метар - 18-22.
- За слободен проток канализација со дијаметар од 700 mm - 8-12 mm, над 700 mm - 18-22.
- За приклучоци за сврзување - до 25 мм, без оглед на дијаметарот.
- Методите на запечатување на зглобовите се слични на оние што се опишани за цевки од леано железо - со еден амандман: се препорачува употреба на само полисулфидни заптивки. Длабочината на вградување е регулирана и во овој случај:
Дијаметар, мм | Длабочина на заптивка, mm | ||
Kabolka | Кабол со азбестна цементна брава | Заптивник | |
100-150 | 25 | 25 | 35 |
200-250 | 40 | 40 | 40 |
400-600 | 50 | 50 | 50 |
800-1600 | 55 | 55 | 70 |
2400 | 70 | 70 | 95 |
Ве молиме запомнете: за дренажните цевки, штекерот може да биде целосно запечатен со цемент одделение B7.5. При подготовка на растворот со свои раце, 5.24 делови од песок се земаат за еден дел од цементот.

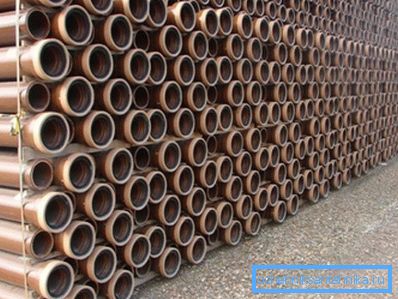

Грнчарство
Јазот помеѓу краевите со дијаметар до 300 mm е 5-7 mm, со големи дијаметри - 8-10.
За да се запечати приклучокот може да се користи:
- Веќе ни е позната кабол со уред за заклучување изработен од класа B7.5 за цементен малтер.
- Асфалтна мастика (на температура од ефлуенти не повисоки од 40 ° C).
- Полисулфидни заптивки.
Инструкции за избор на длабочината на печатот се презентирани тука:
Дијаметар, мм | Длабочина на заптивка, mm | ||
Kabolka | Каболка со заклучување | Мастика, заптивка | |
160-300 | 30 | 30 | 40 |
350-600 | 30 | 38 | 45 |
Пластика
Во последниве години, пластичните канализациски системи значително ги принудија конкурентските решенија да направат простор. Главната причина за неговата популарност е цената: да речеме ПВЦ цевки се поевтини од леано железо 3-5 пати.
Инструкциите за инсталација во SNiP се однесуваат на цевки од полиетилен и поливинил хлорид.

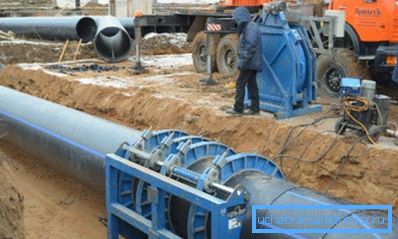

- Зглобовите на полиетиленските цевководи се направени со методот на контактот за заварување или приклучок за заварување. Во исто време, различни видови на полиетилен (HDPE и LDPE) не можат да бидат меѓусебно поврзани.
- Изградбата на надворешни мрежи за водоснабдување и канализација со користење на полиетиленски цевки и фитинзи може да се изведува на температура не помала од +10 ° C. Во ладното заварување се врши во затоплива просторија (на пример, во мобилен шатор со дизел топлински пиштол).
- Местото за заварување мора да биде заштитено од прашина и контакт со снег или дожд.
- ПВЦ цевки поврзани со лепак или со гумени заптивки. За сврзување се користеше лепак gipk-127. Местото за лепење не смее да биде подложено на механички стрес 15 минути; хидрауличните тестови се изведуваат не порано од еден ден.
Важна точка: температурата на која се врзе врската е исто така ограничена. Би требало да биде +5 - +35 степени.
Тестови
Како се тестираат отворените мрежи за вода и канализација?
Притисочните цевководи се тестираат хидраулично со пумпање вода. Меѓутоа, ако има технички тешкотии со неговото поднесување, некои нафтоводи може да се тестираат со воздух.
Во кои случаи се дозволени пневматски тестови?
- Со работен притисок на азбест-цемент, армиран бетон и леано железо цевководи до 5 атмосфери.
- Со работен притисок на подземни челични цевки до 16 атмосфери, надземни - до 3. Сепак, поставувањето на отпадна вода со челични цевки е најредок исклучок.
Суд: над-притисокот од 1 атмосфера (1 кг / см2) ја подига водената колумна на висина од 10 метри. Така, на воздухот може да се тестира отпадна канализација со висинска разлика до 50 метри.
Тестовите се изведуваат во две фази:
- По спојување на сите споеви и делумно полнење со почва (до половина од вертикалниот дијаметар). Во врска со ова мора да бидат достапни за инспекција.
- По завршното пополнување, се спроведува повторен тест - веќе во присуство на клиент и претставници на оперативната организација.

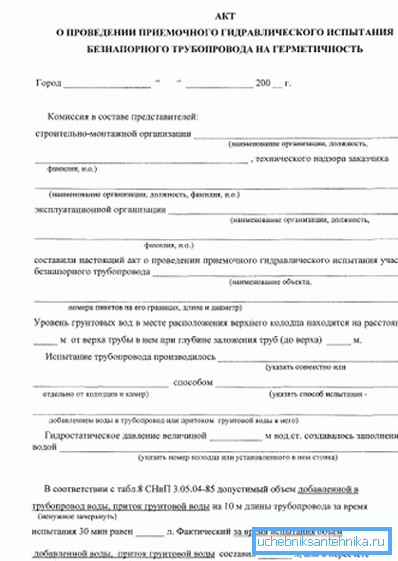

Што со не-притисок цевководи, кои најчесто вклучуваат отпадна вода?
Ако да се поедностават формулациите дадени во документот, тестот за течење може да се изврши на два начина:
- При ниски нивоа на подземни води (во сува почва) нафтоводот се полни со вода. Неговото ниво не треба да падне за време на тестот.
- Кога високите подземни води, напротив, недостатокот на вода во цевките ќе укаже на затегнатост.
Како што е договорено со клиентот, тестирањето на гасоводот може да биде селективно.
СП 32.13330.2012
Кои барања треба да ги исполнуваат надворешната канализациона мрежа согласно СП 32.13330.2012?
При дизајнирање на канализационен систем треба да се разгледа можноста за користење на третираните отпадни води за снабдување со вода за производство и наводнување на обработливо земјиште или за уредување на земјиште.
Кога се поврзуваат со канализационата мрежа на претпријатија надвор од нивната територија, се градат контролни бунари.
Во некои случаи потребно е да се обезбеди инсталација на отпад:
- Ако претпријатието нема централизирано снабдување со вода или се снабдува со вода од повеќе извори;
- Ако производниот процес подразбира нерамнотежа помеѓу потрошувачката на вода и празнењето на повеќе од пет проценти.
Дозволено е да се комбинираат одводите на неколку претпријатија, но само откако ќе поминат контролните бунари.
Степенот на третман на отпадни води е регулиран од општинските служби. Во случај на неусогласеност на отпадните води со овие барања, работата на нивниот претходен третман е доделена на претпријатието.
Каналите од некои територии не можат да се испуштаат во канализација без претходно чистење.
Листата вклучува:
- Индустриски зони на претпријатија;
- Carpool;
- Бензински пумпи;
- Градилишта;
- Автобуски станици и паркиралишта;
- Трговски центри;
- Магацини.
За да се обезбеди непречено функционирање на документот за отпадна вода се препорачуваат голем број мерки:
- Дуплирање на извори на енергија во подрачја под притисок. Како резервен извор може да се користи како автономна централа или батерија.
- Дуплирање на комуникациите и уредот на бајпас линии за решавање на проблемот со празнење на салво.
- Резервоарите за тампон на уредот, повторно наполнети со салво празнење и испумпани подоцна во нормален режим.
- Секрање на канализација со можност за деактивирање на делот за поправка или одржување.
Најмалите дијаметри на цевките за гравитациски одвод се одредуваат од страна на сервисираниот објект:
Објектот | Најмалиот дијаметар, мм |
Улична мрежа за домашна отпадна вода | 200 |
Интра квартална мрежа за домашна отпадна вода | 150 |
Бура улица мрежа | 250 |
Бура Интра мрежа | 200 |
Улична мрежа во населби со дневна потрошувачка на вода помала од 300 м3 | 150 |
Индустриска мрежа | 150 |
Заклучок
Се надеваме дека информациите и регулаторните референци ќе бидат корисни за читателот. Како и обично, дополнителни материјали за надворешна отпадна вода може да се најдат во видеото во овој напис. Успеси!
