Методи за поставување на водни бунари

Водоните бунари според SNiP се подземни објекти, чија цел е да се инсталира опрема за водоснабдување во нив. Тоа можат да бидат вентили, вентили, мерни уреди, затворачки вентили итн. Овие дизајни можат да имаат правоаголна или заоблена форма.

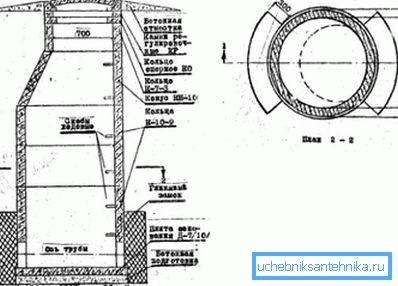

На фотографијата, шемата за изградба со саканата големина.

Општи одредби

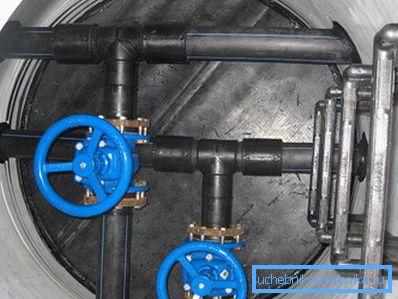

Овие објекти се потребни за инсталирање на различна опрема во нив.

Барањата за поставување на надворешни делови од инженерските комуникации се содржани во SNiP бр. 2.04.0 / 84.

Во принцип, деталите на вода добро изгледа вака.

  1. Неговата висина од нивото на одводнување до капакот треба да биде најмалку 150 см.
  2. За мрежи со пресек до 400 mm, минималниот јаз од ѕидот на структурата до цевката треба да биде 30 cm. За делови од 500/600 мм - ова е 50 см, и со дијаметар на системот поголем од 600 mm - 70 cm.
  3. Прирабничките прирабници со пресек до 40 см треба да бидат поставени најмалку 0,3 м од ѕидовите. Ако дијаметарот е поголем од 40 cm, јазот се зголемува на 0,5 m.

Обрни внимание! Оваа инструкција ја подобрува практичноста за инсталација. Ако големината на прирабницата е голема, тогаш за фиксирање се користат дебели завртки, тие често мора да бидат затегнати со долга рачка.

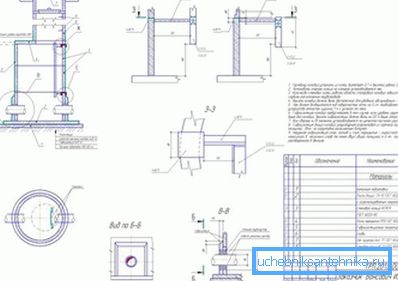

Дизајн цртање армирано-бетонски бунари.
  1. Јазот од крајот на приклучокот, свртен кон ѕидот, за пресек до 30 см треба да биде од 40 см, со дијаметар поголем од оваа вредност -0,5 м.
  2. Врвот на стигнатите стеги на приклучоците треба да се одделат од сите површини од 30 см. Воланот со фиксен тип на шипка бара 50 cm слободен простор.

Од дното на цевката до нивото на постелнината треба да биде:

  • со пресек до 40 см - 25 сантиметри;
  • со дијаметар од 50 / 60-30;
  • со пресек поголем од 60-35.

Обрни внимание! За да навлезете во бунарот, пожелно е да го опремите својот ѕид со свои челични или леано железни загради. Ако не успеете да го направите ова, можете да користите скала или скала.

Шахтите за вода и канализација не мора да бидат изолирани. Изолирани елементи се користат ако постои техничко оправдување. На пример, во областа тешки зими.

Армиранобетонски конструкции

Уредот е бунар од армиран бетон.

Најчестите префабрикувани фабрички бунари од армиран бетон.

Она што го прави како добро

Уредот на водоводна бунар од бетонски прстени е како што следува:

  • патна плоча;
  • прстен е комплементарен;
  • вратот;
  • подна плоча;
  • ѕиден прстен;
  • се отвора со покритие;
  • долна плоча.

Димензиите на прстените на водни бунари се дадени во табелата.

Обележување на производот Димензии во милиметри Тежина во кг Цена на
Висина Дебелина на ѕидот Int. дијаметар
COP / 7/1 100 80 700 46 340
COP / 7 / 1.5 150 80 700 68 350
COP / 7/3 350 80 700 140 590
KS-7-5 500 80 700 230 800
COP / 7/6 600 100 700 250 825
COP / 7/9 900 80 700 410 1230
COP / 7/10 1000 80 700 457 1280
COP / 10/5 500 80 1000 320 1105
COP / 10/6 600 80 1000 340 1130
COP / 10/9 900 80 1000 640 1530
COP / 12/10 1000 80 1200 1050 2115
COP / 15/6 600 90 1500 900 2060
COP / 15/9 900 90 1500 1350 2670
COP / 20/6 600 100 2000 година 1550 3345
COP / 20/9 900 100 2000 година 2300 4015
COP / 25/9 900 120 2500 2200 16.100
КО / 6 70 120 580 60 390

Монтажна конструкција

Водоводни армирано-бетонски бунари најчесто се монтираат за станбени згради. За своите домови исто така се користат. Меѓутоа, во повеќето случаи, приватните сопственици пополнуваат монолитни квадратни или правоаголни структури (тие бараат поедноставна кофражни отколку за кружни колеги). Градежните организации користат пософистицирани методи со користење на готови фабрички прстени.

Натамошно накратко за тоа како само-инсталација на водни бунари од армиран бетон.

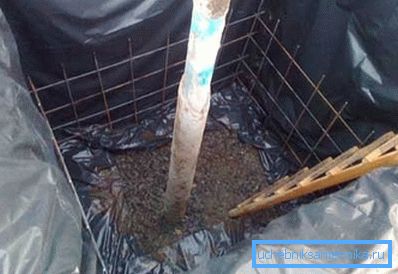

Независно уредување на бетонски бунар.
  1. Треба да се напомене дека уредот за опаковки ќе биде комплициран бидејќи мора да има отвори за мрежните пепелници и влезот.
  2. Прво треба да копате јама. Нејзините ѕидови треба да бидат пошироки од 20 cm од големината на иднината.
  3. До дното на јамата треба да се истурат 20 см чакал или песок. Овој слој ќе ја формира основата на ѕидовите и ќе служи како дренажа.
  4. Ѕидовите на јамата мора да бидат покриени со валани хидроизолации - пластична обвивка, водоотпорност, покрив чувствува. Таквата подна површина, исто така, не дозволува вода од бетон да се апсорбира во почвата, со што се намалува јачината на конструкцијата.
  5. Потоа се монтира рамката за зајакнување. Тоа може да се направи од брановидни прачки, врзани со жигосана жица или фабричка мрежа.
  6. Потоа, кофражот се исклучува. Материјалот за него може да послужи како отпорна на влага, штици, OSB, мазни чеша, итн.
  7. Фабрички бетон М-200 или независно мешана мешавина се истура во готовата кутија во слоеви од по 30 см. Пропорциите на решението: 1 дел од цемент, 3 акции од кварцен песок и 3 акции на чакал. Секој од истураните слоеви е удрен со спојување.
  8. Кога бетонот е потполно сув, фабричката плоча е поставена на врвот, која има капа и отворот на водата.

Циркулари

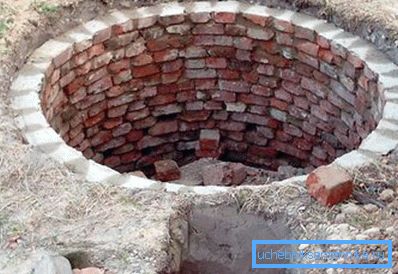

Изградба на тули.

Уредот на вода бунари од тула - повеќе труд-интензивна процес. Димензиите на јамата за нив треба да бидат поголеми отколку кај бетонските колеги. Факт е дека на циглата е потребна надворешна хидроизолација, која е опремена со неколку слоеви на загреан битумен.

Обрни внимание! Во овој случај, потребно е да се врши поставување само од жолта или црвена керамичка тула. Силикатот е направен врз основа на вар и брзо се уништува во средината на влага.

Ставете го материјалот на половина тула. Неговите хоризонтални редови се врзани најмалку 25% од должината на елементите. Како врзивно средство, тој користи мешавина на цемент-песок во сооднос 1: 3. Дебелината на ѕидните зглобови изнесува 1 / 1,5 см.

Готови пластични структури

Подготвена конструкција од пластика.
  1. Пластичните постројки овозможуваат да се заштеди многу време.
  2. Дизајнот на водоводна бунар од овој тип се состои од дебела брановидна цевка изработена од ПЕ или ПП. Структурата има гранки за пепелниците и запечатувачките прстени.
  3. За да се зголеми вкочанетоста на прстенот на конструкцијата, таа е направена со ѕидови со двоен ѕид.

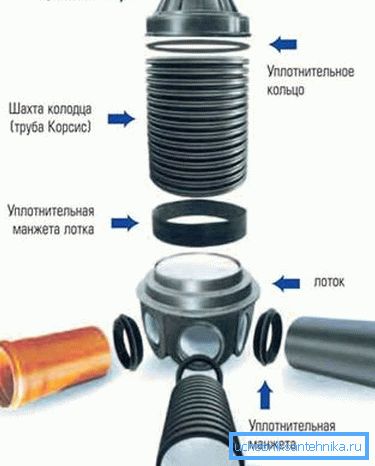

Преклопен тип на дизајн.
  1. Цената на пластичните бунари е доста висока - двометарскиот производ со дел од 0,7 метри чини 15/17 илјади рубли.

Инсталација на објекти

  1. Јама е копа, малку поголема од самиот бунар. 15/20 см ќе биде доволно.
  2. Песочна перница паѓа.
  3. Потоа, структурата се спушта во јамата.
  4. Ако структурата има потопна комора, таа е исполнета со бетон. Поради ова, бунарот нема да плови во влажна почва.
  5. Во зградата се инсталирани комуникации и опрема.
  6. Се врши пополнување.

Заклучок

Бунарите за водоводната мрежа имаат важна функција. Тие купат опрема која ја регулира и контролира работата на системот.

Видеото во оваа статија ќе ви помогне да ја разберете нејзината тема.
