Мешан вентил: уред, принцип на работа, апликација

3-насочен мешачки вентил е чест тип на затворени и контролни вентили што се користат во хидраулични и пневматски системи за решавање на голем број проблеми. Во системите за греење и топла вода, овој тип на арматура е неопходен и се користи доста широко. Ние ќе кажам за дизајнот и целта на мешање вентил.

Сликата покажува термостатски мешалка.

Три начин вентил

Цел

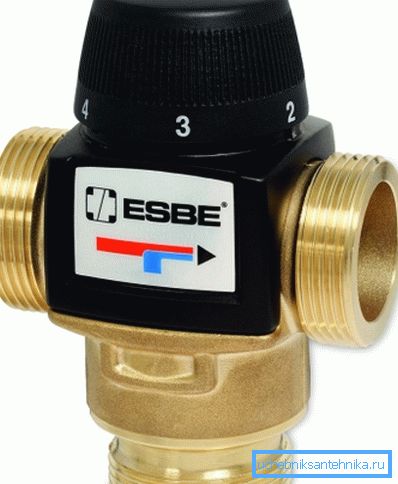

Пример за квалитетен производ со термостатска глава.

Мешачките вентили се користат многу широко, бидејќи тие ви дозволуваат да решавате многу проблеми, а во повеќето од нив нема алтернатива за овој тип на вентил. Уредот има форма на заедничка мета, односно има два влеза и еден излез.

Ако испраќаме струи на вода со различни температури (студени и топли) до влезот, тогаш ќе можеме да ги добиете следниве опции на штекерот:

  1. Студената вода тече слободно од влезот (A) до излезот (AB), топла вода не влегува во излезот;
  2. Студената и топла вода истовремено пристигнуваат во излезот (AB), додека нивните текови се мешаат, а водата има просечна температура;
  3. Студената вода е блокирана и само висока температура (В) тече во излезот (AB).

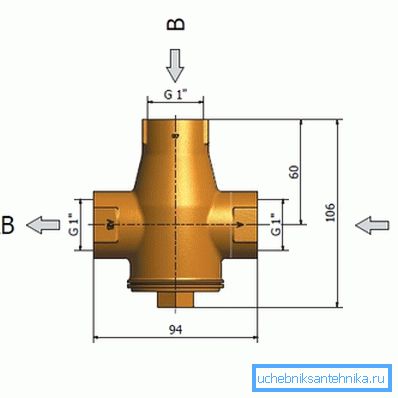

Шемата со ознака на приливите.

Понекогаш постои и четврта позиција - кога двата канала се затворени и водата не влегува во излезот. Во овој случај, уредот е поправилно наречен четиринасочен вентил.

Ако го поврземе доводот со излез, тогаш ги добиваме следниве резултати:

  1. Потокот се движи од излезот (AB) до влезот (A), и не влезе во влезот (B);
  2. Од излезната цевка (АВ) водата тече во влезот (В) и не влезе во влезот (А);
  3. Потокот е поделен на двата канала.

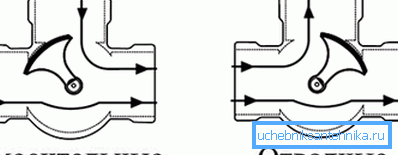

Главните функции на миксер.

Обрни внимание! Гледаме дека уредот е способен за мешање на два потоци, отворање на протокот на еден канал и заклучување на протокот на другиот, делење на протокот во различни канали и претворање на протокот во друг канал.

Овие карактеристики се широко користени. Во системите за топла вода и за греење, во најголем број случаи се поставуваат мешачки вентили за домот на ладна вода или вода од повратната цевка до топла течноста за ладење со цел да се постигне потребната температура на проток.

На пример, систем за подно греење. Познато е дека за контурите на загреан под, температурата на носачот на топлина мора да биде во рамките на 40 - 50 ° С, но котелот го произведува топлинскиот носач загреан на 90 - 95 ° С.

За да се реши проблемот, единицата за мешање е инсталирана пред колектор за подно греење, каде што се користи трогослоен вентил за да се добие температурата на течноста од враќањето на напојувањето, со што се постигнува саканата температура.

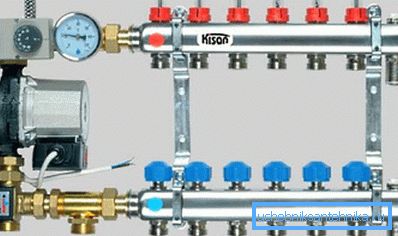

Пумпа и мешачки јазол на подот со изолација од топлина.

Трипонските вентили исто така се користат во миксери со електронска или термостатска контрола, во системи за вентилација, во различни компоненти на автомобилската опрема и хидраулични системи со широка намена.

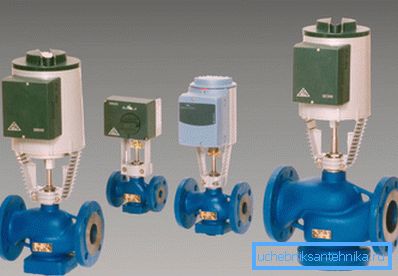

Производи за индустриска употреба.

Се разбира, овие единици најдоа најширока примена во транспортните и сервисни цевководи.

Уред и принцип на работа

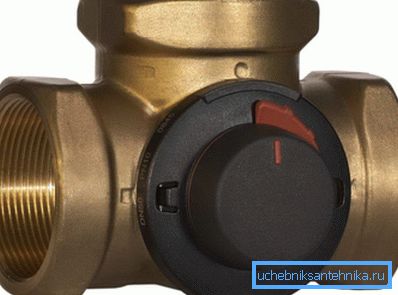

За производство на телото се користи месинг.

За подобро разбирање на функционирањето на вентилот за мешање, треба да се разгледа неговиот уред.

Ако не влезете во сите детали, производот ја има следнава структура:

  • Месинг тело во форма на маичка и четвртиот излез, затворена со прилагодлива млазница;
  • Во приклучокот за прилагодување е инсталиран механизам за заклучување и прилагодување, кој е конус во форма на конус, топка или сектор, како и вретено поврзано со затворот, што овозможува вентил на миксер да се сврти или префрли;
  • Корк седло со посебни заптивки изработени од синтетичка гума, пластика или тефлонски;
  • Рачно нагодување на копчето, термостатска млазница или серво.

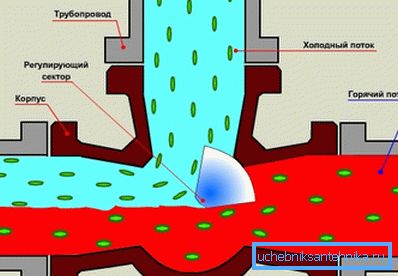

Кога ќе го вклучите секторот, еден од каналите се отвора малку, а другиот се затвора.

За топла вода и системи за греење, најчесто се користат вентили со систем за прилагодување на колковите или конусите. Стеблото е поврзано со конусниот приклучок, и кога се движи нагоре и надолу, протокот се прилагодува.

Како по правило, за контрола на таков миксер се користи термостатска глава, чиј активатор реагира на проширување на специјална течност која одговара на промените во измерената температура.

Сензорот за температура може да се инсталира во внатрешноста на уредот, или може да се премести во оддалечена точка на системот. Најчесто термичката глава е прилагодена во рок од 30 - 60 ° С.

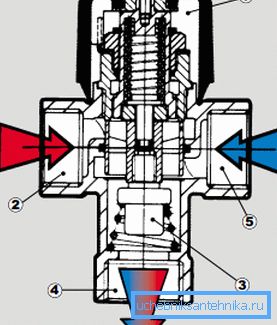

Уредот е термостатски миксер.

Во понапредните системи за автоматска контрола или паметни системи за дома, единиците за мешање може да се контролираат од контролорите. Потоа, вентил матикот го регулира серво, кој прима команди од контролорот. Ова ја постигнува најсуптилната и прецизна контрола.

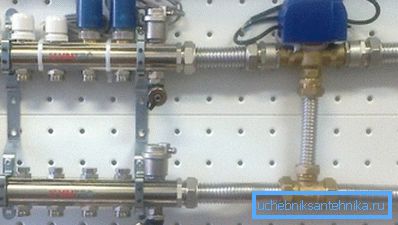

Вентилот во единицата за мешање е опремен со серво погон.

Во принцип, мора да се каже дека во модерните системи за греење и топла вода, тоа е термостатско мешање единици кои добиле најголема популарност, бидејќи тие овозможуваат да се добие вода на одредена температура без човечка интервенција.

Во исто време, има прилично висока стабилност и сигурност на уредот, што е многу важно кога се користи во системи чија цена ја надминува полугодишната плата.

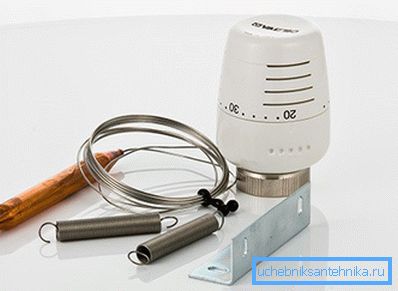

Термичка глава со далечински сензор.

Обрни внимание! Повеќето модерни модели имаат таков дизајн кој ви овозможува да се поврзете со производот со различни глави - термостатски, со далечински сензор, серво и рачни прилагодувачки копчиња.

Собрание

Пример за инсталација на производот.

Ако планирате сами да го инсталирате вентилот, тогаш малку ќе ви биде корисно.

Всушност, не е тешко да се инсталира, особено поради тоа што се однесува на модерни модели за топла вода и системи за греење, но сепак.

  1. Прво, ние мора веднаш да се земе предвид дека за нормално функционирање и одржување на уредот треба лесно да се отстрани. За да го направите ова, топката вентили се инсталирани од двете страни, а врските мора да имаат заробени ореви или американски адаптери.
Како што можете да видите, миксерот е врзан со затворачки вентили и ореви.
  1. Второ, подобро е да се обезбеди производот со груби филтри за вода, тогаш механизмот за заклучување и регулирање ќе трае подолго.

Термостатите со далечински сензор, кој е инсталиран на колекторското снабдување на течноста за ладење со контурите на подот, обично се користат во мешачките јазли на топли подови. Ова ви овозможува попрецизно да ја прилагодувате температурата и да ја зголемувате веродостојноста на системот.

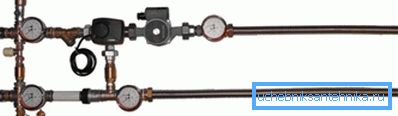

На влезната страна на топла вода има филтер за цедење.

За инсталација на топла вода, особено на вентили со електронска контрола, се користи колото со серво погон и контролор. Ова ви овозможува брзо да ја прилагодите температурата на водата и брзо да одговорите на промените во неа.

Исто така во моделите за готвење користете модели со рачна контрола за да го промените протокот во различни канали. Во овој случај, тоа не е мешачки вентил, туку вентил за одвојување.

Врзување на грејач со тринасочни приклучоци.

За поврзувачките котли и грејачи, како и системите за индиректно греење користат модели слични на оние што се користат во модулите за мешање пумпа на топли подови.

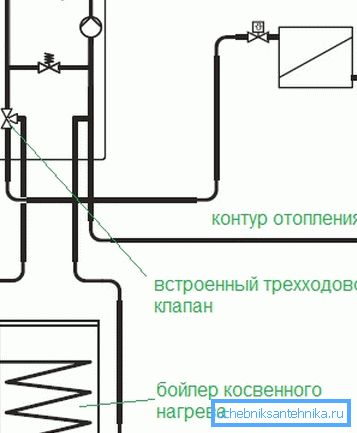

Понекогаш миксер е веќе изграден.

Често, уредите се веќе инсталирани во фабричка конфигурација на двосистемски котли за загревање на водата, што овозможува да се добие посебна течност за ладење и посебно топла вода.

Заклучок

А вентил за мешање на водата тече на различни температури е неопходна компонента на многу хидраулични системи, вклучувајќи системи за греење и топла вода. Познавањето на принципот на неговата работа и карактеристиките на апликацијата ќе ви помогне подобро да ја разберете структурата на било која шема на водовод.

Видеото во оваа статија ви овозможува да ја визуелизирате работата на производот.
