Кој е термостатскиот вентил за мешање кој се користи во

Во моментов, многу сопственици на приватни куќи и станбени станови, за загревање на нивните домови и добивање на независна топла вода, инсталираат автономни системи за греење со сопствен котел за греење. Ова овозможува да се одржи удобна температура во куќата во текот на целата година, згора на тоа, неоспорната предност на ваквата шема е постојаната достапност на топла вода во куќата.

Појавата на термостатскиот мешачки контролер.

Преглед на термостатски мешачки вентил

Принципот на функционирање на автономниот систем за греење е тоа што работната течност која постојано ја пренесува топлината од котелот до водоводните радијатори и ја распределува рамномерно низ целата куќа, циркулира околу затворената јамка на котелот за гас, течност или цврсто гориво. Истиот принцип важи и за системот за топла вода, само во овој случај работи без затворено коло, но според шема за проток, пренесување на загреана вода од котелот на санитарни санитарни уреди.

За постојано одржување на температурата на водата или други средства за ладење во системот на одредено ниво се користи автоматски уред кој се нарекува термостатски вентил за мешање за топла вода и автономни системи за греење.

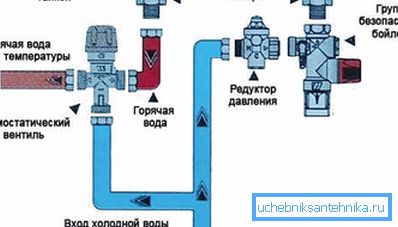

Шема за поврзување во системот за водоснабдување.

Главните функции на термостатскиот вентил

Главната цел на тристепениот термостатски уред за мешање е стабилно да ја одржува поставената температура на работната течност (вода, антифриз или друга течност за ладење) во автономни системи за греење и топла вода.

Усогласеноста со оваа состојба кога инсталирањето дома инженеринг комуникации со свои раце помага да се решат неколку од следниве задачи:

  1. Водата во топловодното коло може да се загрее на температура од + 95 ° C, што може да доведе до изгореници при отворање на чешмите на потрошувачите и во присуство на мешачки вентил, неговата температура ќе има константна вредност што не е повисока од + 60 ° C.
  2. Ниските температури во колото за загревање може да предизвикаат кондензација., Инсталирањето на тросовен вентил ви овозможува да ја зголемите температурата на водата во повратната цевка до препорачаната вредност.
  3. Додавањето на ладна вода на топла вода директно пред потрошувачите заштедува до 25% од горивото или електричната енергија, кои се трошат за греење.

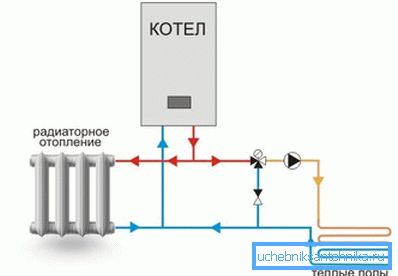

Сликата го прикажува дијаграмот за поврзување во системот за греење.

Совет! Во прилог на главната греење на топланата и топла вода за домашна употреба, таквите уреди се препорачуваат и за употреба во домашни системи на подот за топла вода.

Технички спецификации

Во нормален режим, термостатски дистрибутер може да работи беспрекорно неколку години, правилно да ги извршува своите функции, додека постојат неколку модели на овие уреди кои се разликуваат едни од други во нивните параметри и тип на навојна врска за поврзување со колото за греење или за вода.

Според упатството за употреба, во зависност од специфичниот модел, современите тристепени мешачки термостатски вентили ги имаат следните технички карактеристики:

  1. Случајот на уредот е направен од висококвалитетен месинг или бронза, кој има никел-хром заштитна и декоративна електроплирана обвивка.
  2. Максималниот дозволен притисок во системот за греење или топла вода е 10 кг / см?.
  3. Максималната дозволена температура на ладилникот е: за грејни котли - 95 ° C; за соларни панели и соларни станици за греење со вода - 110 ° С.
  4. Опсегот на рачно прилагодување на температурата на работната течност, во зависност од специфичниот модел, може да биде во следните граници од 20 до 60 ° C
  5. Типот на навојна врска, во зависност од моделот, може да биде од следниве типови: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
  6. Номиналната пропусност во оперативниот режим, соодветно, може да варира од 1,6 до 2,5 m? / Час.
Единица за мешање на ладна вода во санитарниот панел.

Совет! На прв поглед, цената на овој уред може да изгледа доста висока, но со оглед на заштедата во горивото и потрошената електрична енергија, трошокот за купување може да се исплати во рок од 1-2 години.

Внатрешна структура и принцип на работа

Структурно, термостатскиот вентил за мешање е метално тело од бронза или бронза, кое има три навојни води за приклучување на цевководот. Во внатрешноста постои термо-чувствителен елемент, подвижна шипка и вентил што се врти со пролет, што може херметички да се прилепува на едно од двете седишта.

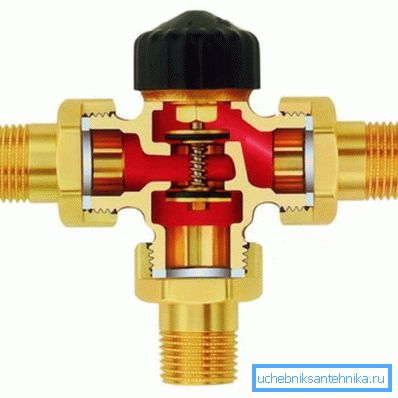

Уредот на триполниот вентил во делот.

Општ принцип на работа на термостатски вентил за мешање е тоа што температурно-чувствителниот елемент се зголемува во волуменот под влијание на топлина и се поместува со подвижна шипка, на која е поставен затворен вентил.

  1. Кога топла вода доаѓа од долниот млазник, таа слободно влегува во десната млазница додека оперативниот елемент не се загрее до одредена температура.
  2. Откако температурно-чувствителниот елемент се загрева над однапред одредена температура, почнува да се проширува и го поместува вентилот надолу, со што го исклучува снабдувањето со топла вода од долниот млазник и го отвора снабдувањето со ладна вода од левата млазница.
  3. По мешање во студена вода и изедначување на температурата, телото на работниот елемент на уривање е компресирано, а вентилската плоча под влијание на пролетта ја зема истата положба.

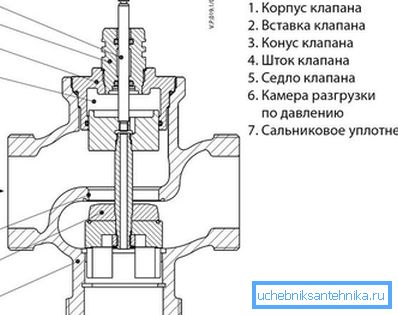

Општ уред и објаснување на сликата за описот на принципот на работа.

Обрни внимание! Во системот за враќање на котелот за греење, инсталацијата на вентилот за мешање се одвива во обратен редослед: кога ладилното средство се лади, топла вода од директниот цевковод се меша во цевководот.

Заклучок

Како заклучок, треба да се забележи дека механичкиот мешачки вентил е прилично едноставен и многу сигурен уред, чија операција може да биде незабележлива на прв поглед, но неговата употреба ќе помогне во избегнувањето на многу непријатни последици во иднина, па затоа нејзината инсталација не треба да се занемари.

Со цел визуелно да ја оцени својата работа во акција, можете да го видите видеото во овој напис, како и да ги истражите другите шеми кои го покажуваат принципот на неговата работа на оваа страница.
