Која е наклонот на канализационата цевка треба да биде

Кога ќе се поправи стан, ќе се изгради сопствена куќа, новите инженерски системи ќе бидат заменети или поставени, вклучувајќи системи за канализација. Едноставно, на прв поглед, задачата со погрешен пристап може да го попречи функционирањето на системот за отстранување на отпадни води. Многу реставратори и сопственици на куќи не знаат што наклонот на канализационата цевка треба да биде во станот и во приватната куќа, и да се соберат врз основа на сопствената интуиција. Во оваа статија ќе кажам за аголот на наклон на канализацијата според SNIP.

Избегнувајте грешки

Многу е важно да се утврди точниот наклон на канализационите цевки, така што сите одводи и отпадни гравитации ќе стигнат до местото на нивното отстранување. Недоволното зголемување на нивото на влез во системот во споредба со излезот може да доведе до застој во цврстите и тешките компоненти во цевката.

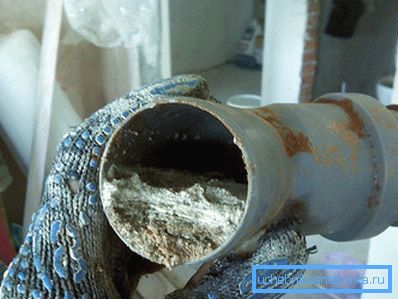

Масни наслаги на ѕидовите ќе придонесат за затнување. Ако цевките се силно навалени, течната фракција ќе замине премногу брзо, оставајќи тешки честички на дното на цевките. Како резултат на постепена акумулација, ќе се појави блокада. Покрај тоа, брзиот проток на течност ќе создаде прекумерен притисок, што ќе доведе до појава на воздушен бран со ослободување на непријатен мирис. Секциите на канализационата мрежа се препорачуваат да бидат јасни, ова е важно, бидејќи на места каде се наоѓаат аглите, често се појавува метеж.

Параметрите и барањата за мрежата за одводнување во и надвор од просториите се разликуваат. Тие се регулирани со релевантните прописи - градежни прописи.

Едноставни начини за пресметување на аголот

Во следните под-секции на овој член се дадени сите потребни формули и вредности за ригорозни пресметки. Тие ќе бидат неопходни во случаи кога се планира изградба на индустриска локација, или онаа каде што инспекцијата ќе биде извршена од страна на релевантните служби за пуштање во работа. Дома, доволно за да се сетам на неколку едноставни правила. За канализациона цевка со дијаметар од 110 mm треба да има наклон од 2 см за метар, а за цевка од 50 мм треба да биде 3 см за 1 м. Што велат овие фигури? Ова значи дека ако нацртате линија долж централната оска на цевката и измерете го растојанието од површината од него, тогаш прво ќе биде 2 или 3 см поголемо отколку на крајот.

Со цел да се земат предвид овие нијанси, постојат неколку решенија:

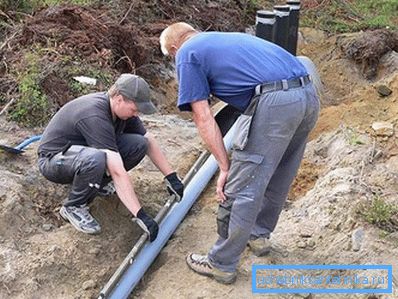

• На ѕидот или на друга вертикална површина со помош на ниво на градење се нацртува права линија со должина од 1 m. Од еден од рабовите на сегментот, се депонира нагоре од 2 или 3 cm. Сега оваа точка е поврзана со другиот крај на нацртаната линија. Нова линија и ќе одговара на потребниот наклон. Ниво е прикачено на него и се прави знак на местото на кое меурчето отстапувало. На означената ознака ќе биде можно да се обезбеди потребниот агол.

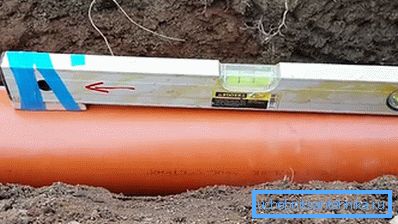

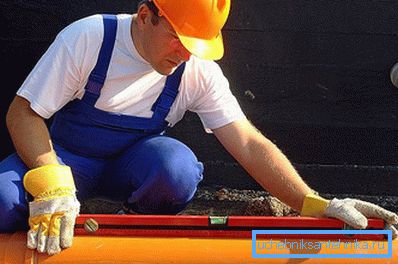

• Можете да го направите на друг начин. За да го направите ова, потребно е ниво на метар. Земеме мало парче одбор и зацврсти го од долу до крај на алатот со лента или лента. Ова треба да се направи така што барот е дебел 2 или 3 см, сето тоа зависи од поставената цевка. Следното ниво се применува на цевката. Делот без поставата треба да биде рамна со страната на цевката, која треба да биде поголема во рамнината. Сега цевката се издига додека балонот не застане точно во средината.
• Доколку должината на цевката дозволува, можете да го користите нивото на водата на метар. Две колби се обично обележани со скала. Првично, цевката е поставена така што вредностите на етикетите се исти, кога нивото се смирува, еден крај на цевката се подига, така што водата оди 2 или 3 см. Ако нивото е 50 см, тогаш дебелината на лентата се преполови.
• Во присуство на ласерско ниво, можете да проектирате линија и да го одбиете до саканата вредност. Фокусирајќи се на тоа, можете да ја обезбедите неопходната пристрасност.
• Во случај кога цевката ќе биде вметната во жлебот, линијата е нацртана, како во случај на означување на ниво. Се навлекува на потребната должина и се прави пауза.

Вообичаено е доволно да го поставите првиот сегмент со должина од еден метар, а сите останати се монтираат рамно со првиот. Ако изберете агол за цевка од 2 m, тогаш вредноста на наклонот треба да се удвои.

Регулативи за домашна канализација

При проектирање на канализационен систем во живеалиштето (куќата) потребно е да се почитуваат барањата утврдени со став 8.3.2 од Правилникот СП 30.13330.2012 "Внатрешно водоснабдување и канализација на објекти. Ажурирана верзија на SNiP 2.04.01-85 * ".

Пресметката на канализациони канали од не-притисок се изведува од условите на минимална брзина на проток од 0,7 m / s и полнење на нафтоводот со 0,3. Пресметката мора да го задоволи условот:

каде:

• K = 0,5 - за цевководи со користење на цевки од полимерни материјали;
• К = 0,6 - за цевководи од други материјали;
• V брзина на течноста m / s;
• d е дијаметарот на цевката mm;
• h - полнење на нафтоводот (висина на нивото на течноста во цевката), mm;

Треба да се напомене дека од 2013 година, оваа регулатива ги промени условите за прифаќање на наклон на гасоводот, кои беа воспоставени во SNiP 2.04.01.85 *. Со цел да дознаеме што би требало да биде наклонот на канализациската вода во станот, бидејќи невозможно е да се изврши пресметка на брзината поради недоволниот проток на отпадни води, пресметајте го минималниот наклон на цевката во зависност од дијаметарот од односот / 1 сооднос.

каде што: D е надворешниот дијаметар на цевката во mm.

Правила за пресметка

За области во однос на кои не е можно да се одреди брзината на движење на отпадни води, мора да се задоволи состојбата на слободен проток на течни отпадни води преку цевководи. Наклонот на внатрешниот канализациски систем се пресметува во зависност од дијаметарот на цевководот 1 / Д.

Цевки со дијаметар од 40-50 мм треба да се постават со минимум наклон од 0,02, а со дијаметар од 85 и 110 мм - со наклон од 0,01.

Според претходно важечкиот SNiP 2.04.01.85, вредностите на наклонот беа поставени за цевководи со дијаметар од 40-50 mm - 0,03, и за дијаметри 85 и 110 - 0,02.

Минималниот наклон на канализациони цевки во заедничкото вложување пресметан за внатрешни канализациски системи е помал од утврдениот наклон на цевките за SNiP.

Според новото заедничко вложување, нема ограничувања за максималниот наклон на цевководи, иако таквото барање беше напишано во SNiP. Наклонот не треба да ја надминува вредноста од 0,15 (со исклучок на гранките од инструменти долги до 1,5 m).

Единици на наклон на канализациони цевки се специфицирани во милиметри. Наклонот од 0,02 значи дека цевководот е спуштен за 20 mm во должина од 1000 mm. Знаејќи го овој сооднос, можно е да се пресмета минималното вертикално поместување за гасовод од било која должина.

Експертите не го мерат аголот на наклон на канализацијата во степени, иако ова мерење е многу познато и разбирливо за многумина. Мерењето на поместувањето на цевката во вертикалната рамнина дава попрецизен резултат отколку одредување на аголот во степени. Минималната грешка ќе доведе до дисбаланс на целиот канализациски систем, ќе има метеж, ќе има потреба од сообраќајни метежи и постојано чистење на цевките.

Стандарди за надворешна отпадна вода

Наклонот на цевководот за надворешна отпадна вода е различен од минималниот наклон на внатрешниот дренажен систем. Барања за надворешна отпадна вода утврдени со Правилникот SP 32.13330.2012 "Канализација. Надворешни мрежи и објекти. Ажурирано издание на SNiP 2.04.03-85 "

За ефикасно функционирање на канализациониот систем, брзината на движење на отпадни води се утврдува и врз степенот на полнење на цевките. Минималниот наклон на канализационата мрежа е определен од условите за минимален проток на отпадни води. Брзината на наклонот зависи од дијаметарот на цевката. За цевките треба да се преземат минимални стапки на цевководи за сите канализација:

• со дијаметар од 150 mm - 0,8 cm за метар;
• дијаметар 200 mm - 0,7 cm за метар.

Условите на канализацијата на земјиштето може да варираат, така што за одредени делови од мрежата е дозволено да се прифаќаат косини за цевки со дијаметри: 200 mm - 0,5 cm за метар; 150 мм - 0,7 см за метар.

Со сите информации, можете да направите висококвалитетна инсталација. Во иднина ова во голема мера ќе го олесни одржувањето на целиот систем.

Видео

Ова видео обезбедува информации за тоа како да се постави наклонот на канализациониот систем кога е инсталиран во тунелот:

Ова видео е за тоа што наклонот на канализационата цевка треба да биде во приватна куќа и како може да се намести со помош на паметен телефон:
