Исцедете цевки кои се потребни за инсталација

19-02-2018
Канализација

Пластичните цевки за одводнување на отпадни води, кои се користат на ниво на домаќинство, по правило имаат дијаметар од 32 mm, 50 mm, 100 mm и 150 mm, иако двата најпопуларни типови се 50 mm, 100 mm. Дополнително, се издаваат фрагменти од различни должини за монтажа на жици на системот, а може да бидат 25 cm, 35 cm, 50 cm, 75 cm, 100 cm, 150 cm и 200 cm (фрагментацијата на цевка од 150 mm започнува од 50 cm, обично помали не произведуваат).

Ние ќе ги опишеме подетално за таквите елементи подолу, а исто така ќе видиме демонстрација на тематските видеа во оваа статија.

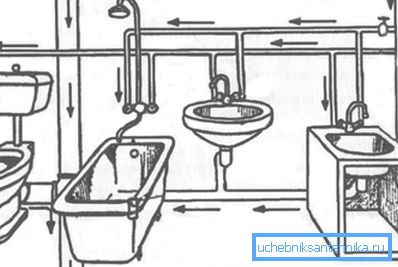

Принципот на канализација и водовод во стан или куќа

Опрема за канализација

Забелешка Целиот систем, монтиран за канализација, главно се состои од цевки со различни дијаметри. Но, сите тие мора да се приклучат некако, така што индустријата за оваа намена произведува униформни фитинзи (ПВЦ), како и гумени манжетни (намалувања) и запечатувачки прстени.

Цевки

Основни параметри

Најосновниот параметар, без разлика дали станува збор за одводна цевка од покривот или тоа ќе биде водовод или хоризонтално поврзување со помал дијаметар, може да се нарече надворешен дијаметар - автопат не зависи од него, но токму тоа е обрнато внимание при инсталацијата. Подолу нудиме на вашето внимание маса на сите стандардни големини на поливинил хлорид канализација.

Надворешен дијаметар (мм) Номинална цврстина на прстенот (SN, kN / m2)
Dn Толерантно отстапувања 2 4 8
СДР 51 СДР 41 СДР 38
Дебелина на ѕидовите на цевките (мм)
en Додади. off en Додади. off en Додади. off
50 ± 0,2 - - 1,3 ± 0,4 1.6 ± 0,4
63 ± 0,2 - - 1.6 ± 0,4 2.0 ± 0,5
75 ± 0,3 - - 1.9 ± 0,4 2.3 ± 0,5
90 ± 0,3 - - 2.2 ± 0,5 2.8 ± 0,5
110 ± 0,3 - - 2.7 ± 0,5 3.4 ± 0,5
125 ± 0,3 - - 3.2 ± 0,6 3.9 ± 0,6
160 ± 0,4 3.2 ± 0,6 4.0 ± 0,6 4.9 ± 0,7
200 ± 0,5 3.9 ± 0,6 4.9 ± 0,7 6.2 ± 0,9
250 ± 0,5 4.9 ± 0,7 6.2 ± 0,9 7.7 ± 1.0
315 ± 0,6 6.2 ± 0,9 7.7 ± 1.0 9.7 ± 1.2
400 ± 0,7 7.7 ± 1.0 9.8 ± 1.2 12.3 ± 1.5
500 ± 0,9 9.8 ± 1.2 12.3 ± 1.5 15.3 ± 1.8
630 ± 1.1 12.3 ± 1.5 15.4 ± 1.8 19.3 ± 2.2
800 ± 1,3 15.4 ± 1.8 19.6 ± 2.2 24.5 ± 2,7
1000 ± 1.6 19.6 ± 2.2 24.5 ± 2,7 30.6 ± 3.3
1200 ± 2.0 24.5 ± 2,7 29.4 ± 5.2 36.7 ± 3,5

Забелешка Оваа табела ги наведува сите параметри на цевките, кои се движат од пресек од 50 mm и погоре, иако параметрите во станбениот сектор се 50 mm, 110 mm и 150 mm. Вистинскиот дијаметар од 110 mm при купувањето во продавницата обично се смета за 100 mm - и цевката и цената не се менуваат.

Фитинги и Намалувања

Различни конфигурации на фитинзи
  • Со цел да се направи било кој зглоб на гасоводот, како што се вратоврска, ротација, раздвојување на јазол или премин во друг дијаметар и на друга рамнина, се користат специјализирани адаптери со различна конфигурација. На пример, одводната цевка за тоалетната чинија може да се направи како пластичен агол или брановиден ракав, но треба некако да го поврзете со столбот, и ова е местото каде што ви треба мака (четиринасочно - да се исцеди во други санитарни јазли), кој е вграден во столб .

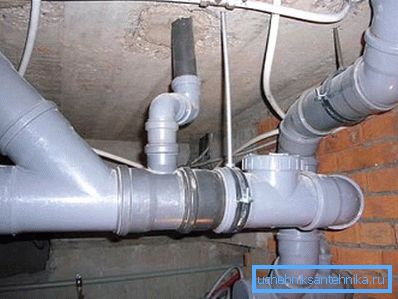

Тешка размена во подрумот
  • Приближно на истиот начин, цевка за одвод за бања или мијалник е поврзана - брашното сифонско втиснување се вклопува во приклучокот од аголна фитилна фитинка или мета, каде што се користи гумен прстен или манжетна за запечатување. Исто така има и комплексни клучки, особено во подрумите на приватни куќи, кога во станот практично нема цевки - за секоја бања, одводот се изведува преку подот, па подолу, под таванот на подрумот, треба да се приклучите на многу цевки и со различен наклон и со различен дијаметар.

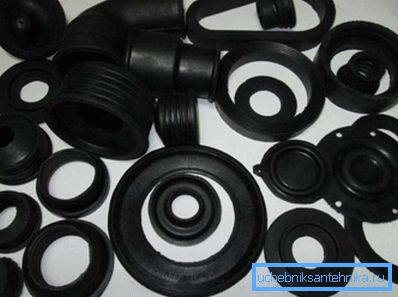

Гумени манжетни и о-прстени
  • Гумени манжетните понекогаш едноставно се незаменливи, на пример, поврзувањето на мозоци на машината за перење со канализациона цевка се врши со помош на цевка од 32 мм што треба да се поврзе со ѕвонче со цевка од 50 мм.. Но, таквите ПВЦ фитинзи се многу ретки, па затоа гумената редукција од 5032 mm се става во чашата на ѕвончето, и токму така проблемот е решен. Токму истата ситуација се јавува кога одводната цевка е поврзана со мијалникот - користи редукција од 5040 mm под цилиндричниот цилиндричен ракав.
  • Гумени заптивки се испорачани од производителот со пластична цевка, така да не морате да ги купувате посебно. Кога приклучете, треба да внимавате да не се искривувате, и ако, по пробно исцедување, ќе забележите проток низ некој од зглобовите, тогаш не брзајте за да го запечатите со силикон или запечатувач. Во овие случаи, упатството препорачува расклопување на таква врска, фиксирајте го прстенот и повторно да го соберете - протокот ќе исчезне.

Корисен совет. Кога ја собирате канализацијата со свои раце, понекогаш има сериозни тешкотии - причината за ова е дека заптивниот прстен направен од гума е премногу ригиден. За да го отстраните овој проблем, можете да го размачкате прстенот или крајот на цевката (или и двете) со течен детергент за домаќинство. Ова во голема мера ќе го олесни работното поврзување.

Корисни gadgets

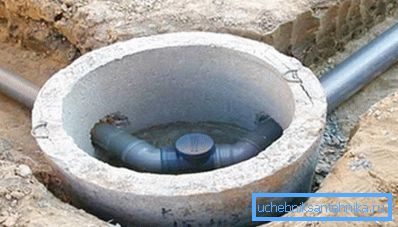

Инспекција добро за инспекција

Во случај на блокирање под мијалникот, малку луѓе ќе имаат прашање за тоа како да се исчисти цевката за одвод во кујната, сè е едноставно тука - извадете го сифонскиот ракав од фитингот и преку штекерот влезете во санитарниот кабел на страната на столбот. Но, што да правиме ако таквото собрание не е направено во права линија, но со врти (понекогаш со 90?) Или ако должината на кабелот не е доволна?

Во вакви случаи, пластична ревизија се урива по кривини и на долги делови (повеќе од 4-5 метри), што може да биде, во внатрешноста и надвор, под земја, само во вториот случај да се изгради конкретен бунар или бетонски ѕидарски над него .

Ревизијата е многу слична по изгледот и начинот на монтирање на маичката, само во нашиот случај страничниот допир овде се прави со конец, така што може да биде цврсто затворен со капак, што може јасно да се види на врвот слика. За да се отстрани блокадата, капакот е одвртен и во садот се става санитарниот кабел во вистинската насока.

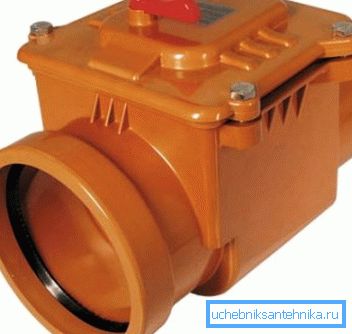

Пластичен дијафрагмен вентил

Со цел да се избегнат прелевање, се користи обратен вентил на отпадна вода, кој обично се инсталира во приватниот сектор или на првите катови на високи згради. Суштината на работата на овој gadget е како што следува - кога нивото на водата во канализацијата се зголемува повисоко од нивото на цевки во станот (куќата), тогаш сето тоа течност ќе почне да се прелива преку тоалетот, бањата, а понекогаш мијалникот со мијалник (законот на комуникациските бродови). Но, ако инсталирате вентил во дневните простории, тогаш тоа нема да се случи.

Таквите уреди можат да бидат вертикални и хоризонтални, со запек во форма на мембрана со гумена заптивка (пластика) или хоризонтална топка, со прирабнички врски (изработени од леано железо или челик). Втората опција обично се користи за индустриски капацитет.

Заклучок

Цевките за одвод на пластика за покрив, просторија или поставување под земја не се разликуваат едни од други и се направени од ист материјал - ПВЦ. Главната разлика меѓу нив лежи во големината и методите на инсталација.
