Видови на поврзување на радијатори: сериски, паралелни,

Веројатно, веднаш треба да обрнете внимание на фактот дека директно поврзување на грејниот радијатор подразбира три главни опции - страна, долна и дијагонална, но некои нијанси се можни. Покрај тоа, постојат опции за контурите, кои можат да бидат едно-цевки или две цевки, исто така зависи од бројот на подови во зградата, а исто така може да се сметаат и во поглед на дизајнот. Но, ние ќе разговараме повеќе за сето ова во материјалот подолу, а ние исто така ќе ви покажеме на темата на видеото во оваа статија.

Начини на поврзување поинаку

Различни контури

Забелешка Колото за систем за затоплување може да биде или со една цевка или со две цевки. Ефикасноста на пренос на топлина на уредите, како и методите за нивно поврзување, зависи од тоа.

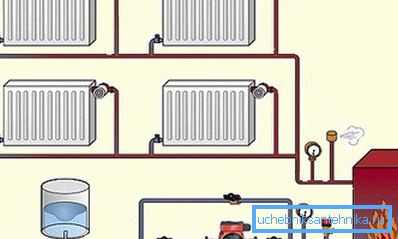

1. Едноводниот систем за загревање подразбира јамка од една цевка во која греачите се загреваат - примерот на оваа инсталација е прикажан на горната слика:
2. тука течноста за ладење, се движи од котелот, на патот, преку цевки со помал дијаметар, се одвојува низ батериите и под притисокот на циркулационата пумпа се враќа назад во истата цевка;
3. но по минување низ грејачот, водата ја губи температурата, затоа, колку повеќе радијатори во таков систем, постудената вода ќе биде на крајот;
4. во автономни системи, не е препорачливо да се инсталираат повеќе од 3-4 радијатори на една цевка за да можат да одржуваат приближно иста температура во секоја од нив;

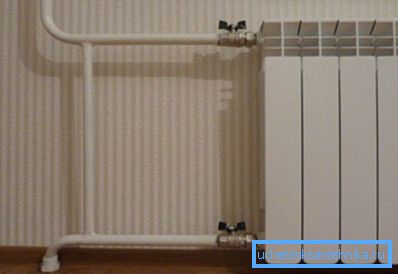

1. Во една цевка систем, особено во мулти-спрата згради, попогодно е да се поврзат уредите од страна, но како да се поврзе грејачкиот радијатор со странична врска за да се зачува температурата во следните батерии колку што е можно повеќе? За да го направите ова, скокач, наречен "бајпас", сече помеѓу цевките за снабдување и враќање и служи за две цели:
2. прво, дел од водата поминува низ цевката без да влезе во батеријата, затоа, не се лади;
3. второ, благодарение на бајпас, можете да го расклопите без да го испуштите течноста за ладење, дури и ако колото поминува директно преку радијаторот без бајпас;

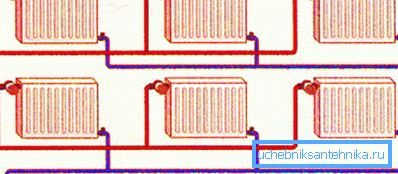

1. Дво-цевното коло може да се нарече поудобно - тука течноста за ладење влегува во ладилникот од цевката, а оладената вода се испушта во вратата и се враќа во котелот за ново загревање:
2. Но, трошоците за работа со ваков аранжман се нешто повисоки, затоа што треба да загреете повеќе вода, затоа, треба да трошите повеќе енергија за да платите;
3. Но, таквото коло никогаш не предизвикува проблеми и може да вградите голем број радијатори во него, бидејќи е можно да се одржи подеднакво температурата во сите;

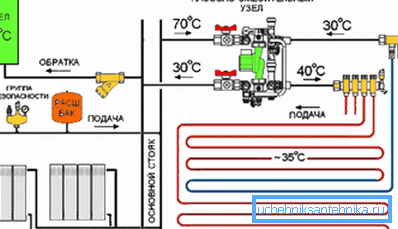

1. Дополнително, за дво-цевчестиот систем, упатството овозможува заедничко поврзување на радијаторско коло со топол кат, но тоа се два различни уреди кои бараат циркулација на течноста за ладење на различни температури.
2. Но, и покрај ова очигледно несогласување, се случува таква врска - на влезот на подната грејна цевка се поставува трипосовен вентил кој работи на дискретен систем, а кога колото се загрева до посакуваната состојба, вентилот се активира и топла вода од исхрана се враќа на "враќање";
3. Принципот на таквата врска е добро прикажан во шематската слика над овој став.

Секвенцијално и паралелно

Покрај тоа, конекцијата може да биде сериска и паралелна, така што сериската врска на радијаторите е прикажана на горната слика.

Оваа ситуација се појавува и кога бајпасот е блокиран и водата од еден радијатор веднаш тече во другата, заобиколувајќи го снабдувањето и вратениот проток. Но, воопшто не е неопходно циркулацијата да биде дијагонално преку уредот - така што може да биде долна странична врска ("Ленинград") или еднострана странична врска, поентата е дека течноста за пренос на топлина веднаш тече од батеријата на батеријата.

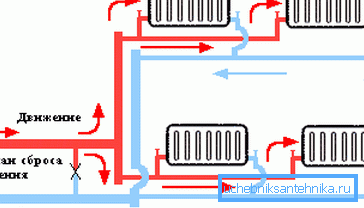

Кога поврзувањето на грејните радијатори е паралелно, тие се независни еден од друг, па затоа температурата на водата во нив ќе биде униформа, и во првиот и во последниот уред.

Но, ова е можно само во дво цевчест систем, каде што количеството на батерии не влијае на протокот на течноста за ладење на било кој начин. Дијаграмот на таквата врска што ја гледате на врвот, и може да биде страна, долу или дијагонала.

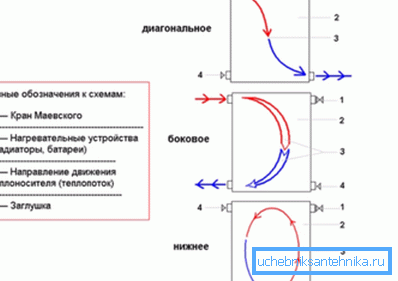

Дијагонала, страна и дното

Дијагоналната врска на радијаторите се смета за оптимална, бидејќи течноста за ладење циркулира во него со најголема еднаквост, па кога ќе ја видите номиналната моќност во придружните документи, производителот продолжува од овој тип на поврзување кога целата површина на уредот се користи подеднакво.

Се верува дека тука губењето на максималната моќност не постои, а се издава на 100%. Постои уште една помошна опција кога оптимално може да го користите целиот капацитет, но ова е малку пониско.

Уредот за греење работи нешто полошо (само 95% од номиналната моќност), ако е поврзан од страна (од една страна или од двете страни) - тука грејното поле ќе биде поинтензивно на страната на снабдување.

Но, со пониска врска, која исто така се нарекува "Ленинград", номиналната ефикасност е само 90%, бидејќи циркулацијата е попречена од висок притисок и, природно, грејната област тука е најнерамнина.

Забелешка Пред да започнете со пресметување на моќноста на грејачите во вашиот стан или приватна куќа, треба конечно да го одредите начинот на поврзување на радијаторите. Само во овој случај ќе можете да го пресметате бројот на секциите најмногу правилно.

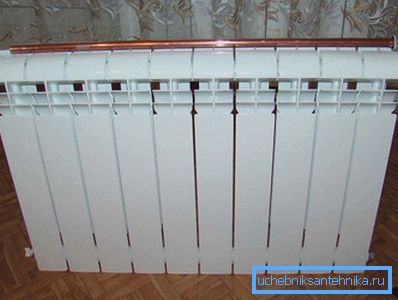

Канал за проширување како оптимизатор за дистрибуција на топлина

Не е секогаш возможно дијагонално поврзување на батериите во автономни или централизирани системи за греење, со цел да се обезбеди максимална (100%) излезна топлина, а има и различни причини за тоа - постојат и технички можности и карактеристики на ентериерот или едноставно човечкиот фактор - дали сте изгубиле од вид знаеше.

Кога нема многу делови, во секој случај, не повеќе од 8-10 парчиња, или уште помалку, тогаш капките на температурата во вкупната површина на радијаторот не се забележуваат, и ако се видливи, тогаш не многу. Но, ако бројот на делови е зголемен, а таквата потреба се јавува доста често, тогаш температурните капки на различни краеви на истиот уред може да достигнат 10 ° C и уште повеќе.

Се разбира, можете повторно да го поврзете, односно да го поврзете уредот дијагонално и во тој случај течноста за ладење ќе биде рамномерно распоредена низ целата област, но тоа не е секогаш можно поради истите технички услови или внатрешни карактеристики.

Во такви ситуации, постои еден вид на лек - тоа е продолжеток на канал, кој поради некоја причина, поради некоја причина, е многу тешко да се најде во нашите продавници што продаваат санитарна опрема, но тоа може да се направи самостојно.

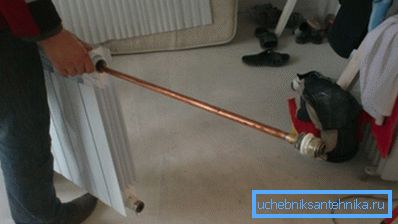

За да го направите ова, ќе ви биде потребна бакарна цевка со надворешен дијаметар од 18 mm и дебелина на ѕидот од најмалку 1 mm, како и бакарна спојка за лемење (адаптер до фитинг) со надворешен дијаметар од 19,5 mm.

Должината на цевката се пресметува земајќи го предвид бројот на делови, така што нејзиниот крај треба да стигне до раскрсницата на последниот и претпоследниот дел - во некои случаи продолжниот кабел е направен до средината на радијаторот, но може да го прекинеш цевката во секое време. Ние нема да го опишеме процесот на лепење во сите детали, ајде само да кажеме дека флуксот не треба да влезе во цевката, односно да не треба да има голем дел од него, бидејќи може да се формира замрзната капка, а водата за време на циркулацијата ќе направи бучава.

Надворешниот канал е инсталиран во горниот дел од радијаторот, но подобро е, се разбира, да го користите заедно со термичка глава, со која можете да ја наместите потребната температура. Но, дистрибуцијата на течноста за ладење во областа на батеријата сега ќе биде униформа.

Заклучок

Можете исто така да ги поврзете радијаторите со свои раце, ако, се разбира, ги имате потребните алатки за ова. Но, ако сте почетник во овој бизнис, тогаш не заборавајте дека ова е сосема одговорно - истекувањето на системот за време на грејната сезона не е само непријатен феномен, но, може да се каже, невообичаено. Затоа, ако не се потпирате на вашата сила, тогаш е подобро да поканите специјалист.
