Видови на биметални радијатори. сорти на дизајни. која

Така се случи тоа што за најголем дел од нашата голема моќност, грејната сезона трае најмалку шест месеци, така што интересот на луѓето за квалитетот на уредите за греење е далеку од неактивен. Лиено железо и челик се користат повеќе од 100 години и сè е познато за нив, но кои се предностите и недостатоците на биметалличните грејни радијатори кои се појавија релативно неодамна, луѓето сеуште не знаат целосно. Се обидовме да систематизираме неколку гледишта и да ги претставиме на твоето внимание.

Видови дизајни

Како што сугерира името, биметал е соединение од два различни метали. Најчесто тоа е комбинација од челик и алуминиум, иако се произведуваат и модели каде што бакарот е комбиниран со алуминиум.

Како по правило, тоа е солидна или монолитен биметален радијатор. Цената на таквите бакарни-алуминиумски панели е највисока, но нивната пренос на топлина е неколку пати повисока од карактеристиките на челичните колеги.

Во прилог на вообичаениот јаглероден челик, батериите се достапни, во кои јадрото е изработено од нерѓосувачки челик. Тие се наменети за системи каде течноста за ладење има покачено ниво на pH, како и нестабилен или висок работен притисок. Тие не се многу поевтини од бакар. Нерѓосувачки челик е добар за високи згради (повеќе од 16 спрата) и љубители на сериозна сигурност.

Често, кога луѓето зборуваат за такви структури, тие значат јаглероден челик и алуминиумски тандем.

Но, тука не е толку едноставно, постои т.н. целосен биметалличен радијатор и делумен, или псевдобиметал.

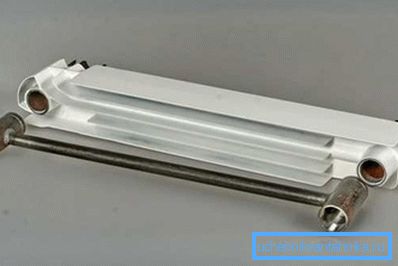

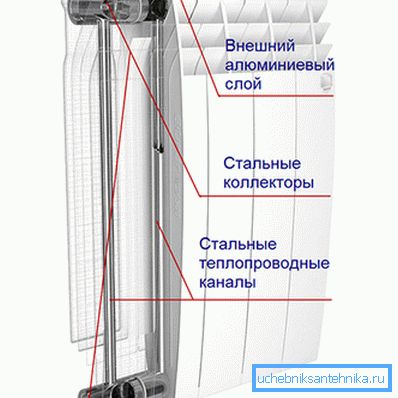

• Изразот полн биметален радијатор, вели дека во таква батерија има цврсто челични јадро. Течноста за ладење во овој случај не е на било кој начин во контакт со алуминиумот. Во некои извори, таквите модели може да се нарекуваат "засилени";

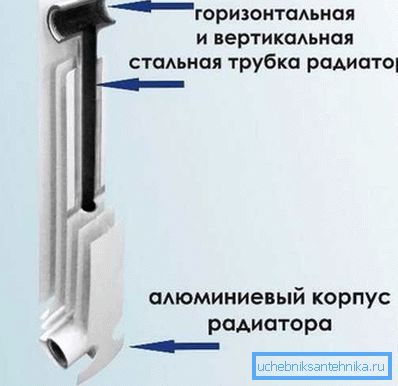

• Уредот е биметалличен радијатор со челични јадра, овозможува поставување на челични цевки само во вертикалните канали на конструкцијата. Подобро и пошироки хоризонтални канали во таквите батерии се направени од алуминиум.

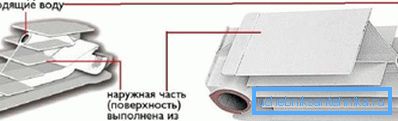

Важно: целосно и делумно челични конструкции се достапни со еден и два вертикални канали. Втората опција има поголема длабочина, но се разликува во подобрениот пренос на топлина. Плус, не и најмалку важно, веројатноста за затнување на двете цевки одеднаш е занемарлива.

Која опција е подобра

• Во урбаните облакодери, една од најголемите опасности е висок притисок. Тука предностите на биметалличните радијатори со цврсто челично јадро се очигледни. Работниот притисок во високи згради честопати изнесува 6-9 атмосфери, што добро се вклопува во карактеристиките на производите со делумно челични јадра. Но, моќта на чекан за вода може да достигне 15 - 30 атмосфери, но таквите тестови на алуминиум не се под притисок;
• Покрај тоа, алуминиумските структури не можат да работат во системи каде што бакар е присутен. Во случај на директен контакт на алуминиум и бакар, започнува процесот на електрохемиска корозија, што неизбежно води до уништување на алуминиумските компоненти;

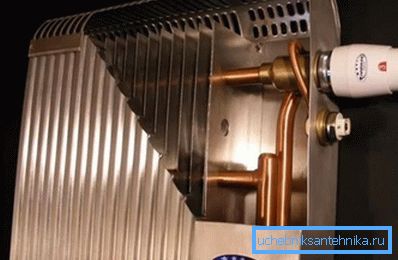

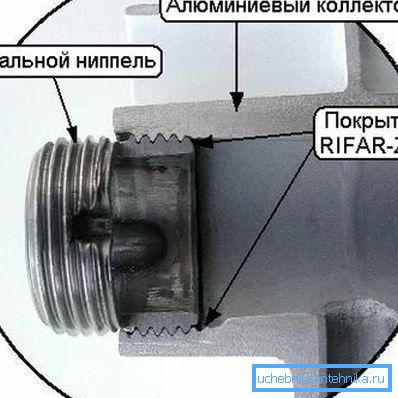

Важно: цврстата бакар-алуминиумска конструкција на биметаллични радијатори за греење обезбедува аранжман на слој помеѓу овие метали. Процесот е доста комплициран и скап.

• Друго ограничување за делови од алуминиум е pH вредноста на течноста за ладење. Горната граница тука е 9 единици, но подобро е да не се "извишува" за 7-8 единици;
• И покрај високата сила и другите предности, агрегатите со јадро од челик имаат слабости. Првото нешто што го фаќа окото е високата цена на производите. Плус, топлината на таквите батерии е 10% пониска од онаа на мешани дизајни и 15-20% пониска од онаа на чисти алуминиумски модели;

• Со мерење на предностите и негативностите на биметалличните радијатори од различни типови, заклучивме дека мешаните агрегати со притискање на притисок до 25 атмосфери и два вертикални канали се сосема соодветни за стандард "Хрушчов" или девет приказни;
• Модерните високи облакодери бараат посериозен пристап. Тука, предност треба да се даде на едно парче челични јадро, по можност нерѓосувачки челик;
• Што се однесува до приватниот сектор, со локалните системи со ниска моќност, ако цевките се пластика или челик, сосема е доволно, релативно евтини алуминиумски батерии со висок пренос на топлина.

Совет: забележавме дека во каталозите и на страниците на специјализирани локации, описот на некои модели мора да содржи споменување дека течноста за ладење е во контакт само со челични цевки. Останатите се скромно молчи за овој момент. Значи, по детален преглед, таквите агрегати се мешаат.

Технички податоци

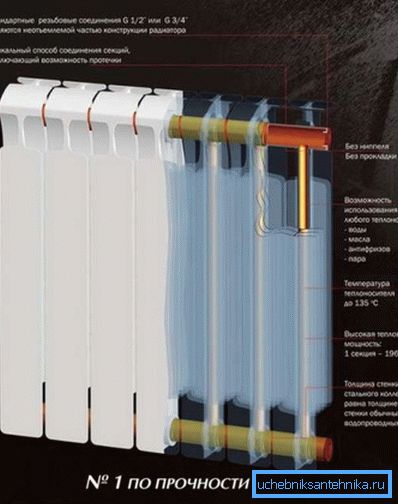

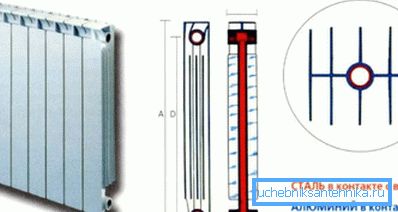

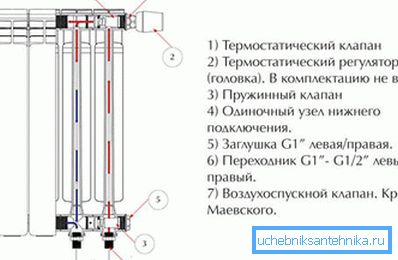

Стандардниот уред на биметаллични радијатори е прикажан на дијаграмот. Но, и покрај генералниот принцип на изгледот на јазли, карактеристиките на моделите од различни производители можат да варираат во голема мера меѓу себе. Како што разбирате, објавувањето на параметрите на сите модели презентирани на современиот пазар е нереално. Затоа, ќе зборуваме за просечните податоци.

Преносот на топлина или количината на топлина што е пуштена во просторијата за такви производи е едноставно луксузна. Ако зборуваме за целиот биметален алуминиумски челик, тогаш бројките се околу 160-180 вати. Мешаните единици се способни да испорачаат 170-200 вати од еден дел.

Зборувајќи за комбинацијата на бакар и алуминиум, треба да се забележи дека преносот на топлина на овие панели е речиси ист како чист алуминиум. Во просек, тоа е 200-220 вати. Според ГОСТ стандардите, сите овие податоци се точни при температура на течноста за ладење од 70 ° С. Според тоа, отстапувањето во било која насока ќе предизвика намалување или зголемување на преносот на топлина.

Максималниот притисок што повеќето биметални структури можат да го издржат, се движи од 16 до 25 атмосфери. Сепак, реномирани производители гарантираат дека нивните мешани агрегати издржуваат до 30 атмосфери, а производите со јадро од јадрото можат да издржат 40 атмосфери и повисоки.

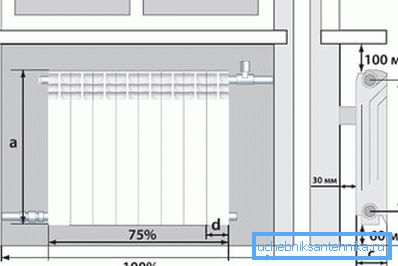

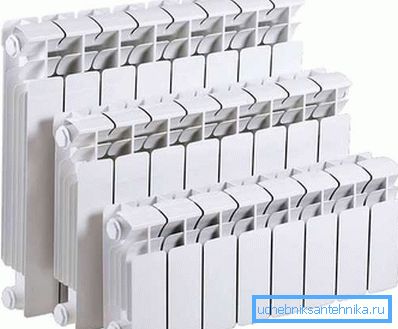

Друга предност на таквите батерии е широк спектар на големини на оските. Аксијалната големина е растојанието помеѓу хоризонталните оски на горните и долните влезови. Тука е 200 мм, 300 мм, 350 мм, 500 мм и 800 мм. Како што можете да видите, има многу да се изберат, иако големина од 500 мм се смета за најчеста.

Важно: многу производители ја одредуваат горната граница на температурата на течноста за ладење до 100 степени или повеќе. Но, повеќето експерти тврдат дека дури и највисокиот квалитет биметал не е во состојба да издржи температури над 90 ° С. Сè друго е повеќе поврзано со полето на маркетингот.

Што се однесува до издржливоста, во просек, производителите велат околу дваесет години гаранција и нема причина да се сомневаме во тоа. Некои цврсти панели со бакар или нерѓосувачки челик може да работат до 50 години.

Исто така, многу продавачи велат дека мала количина на еден дел од батеријата, во просек, варира околу 200g, ова е навистина точно. Од една страна, ова е, се разбира, добро, бидејќи помалото количество на течноста за ладење, толку е полесно да се загрее и да се контролира температурата потоа.

Но, од друга страна, малиот капацитет се постигнува поради тенки внатрешни канали, а тоа ја зголемува веројатноста за нивно блокирање, особено во централизираните урбани системи.

Пресметајте го бројот на секции

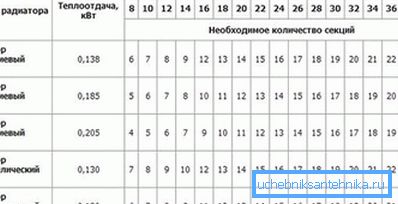

Во принцип, сето она што е потребно за да се направи пресметка на бројот на делови во собата е топлинската моќ на еден дел. Сите придружни упатства за производот или производниот каталог на производите ги содржат овие податоци. Но, можете да сметате, врз основа на обемот, површината или загубата на топлина во просторијата.

Пресметување на загубата на топлина, како по правило, прави професионален инженер за топлина. Тука, покрај традиционалните податоци, се зема предвид и масата на различни коефициенти и корекции. На пример, како што се дебелината на ѕидовите, материјалот од кој се гради куќата, бројот на подови и така натаму. Ова е прилично макотрпна работа и најчесто таквите пресметки се прават во фаза на изградба на куќа.

За пресметување на волуменот на просторијата се користат стандардни стандарди наведени во соодветните SNiP, според овие податоци, со цел да се одржи просечна температура од 20 ° С во 1 м? простор во панел куќа троши 41 вати, за структури изградени од тули оваа вредност е 34 вати.

Потоа, сè е едноставно, треба да се умножи должината, ширината и висината на просторијата и, според добиениот кубен капацитет, да се пресмета приближната количина на топлина потребна за греење на куќата.

Познавајќи го капацитетот на дизајнот што еден дел е способен за издавање, лесно е да се пресмета бројот на делови. Овој метод често се користи во изградбата на приватни куќи или простории со нестандарден изглед.

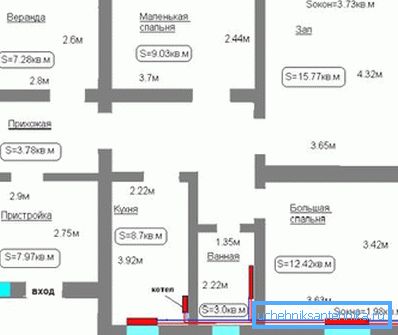

Што се однесува до пресметката на просторот на просторијата, таа е препознаена како најмалку точна. Како по правило, се користи од страна на жителите на стандардни градски станови, со тавани не повисоки од 3м.

Според истиот SNiP, еден квадратен метар простор за живеење бара 100 W за греење. Со множење на квадратурата за 100 W и делење со моќност на еден дел, го добивате бројот на секции.

Совет: двете пресметки по волумен и по површина, не се разликуваат во табеларната точност. Затоа, ако во собата има повеќе од еден надворешен ѕид, незагреан сведување или балкон, тогаш можете безбедно да ги зголемите податоците за 20%. Исто така, не заборавајте за температурата на водата во нашите урбани системи, безбедно е да се фрли уште 10%.

Видеото во овој напис содржи информации за биметални радијатори.

Заклучок

Предностите и недостатоците на биметалличните радијатори за греење сугерираат дека тие треба да бидат инсталирани во урбани високо-издигнувања или во приватни колиби со агресивна течност за ладење, како што е антифризот. Во други случаи, нема смисла да се плати за таков висок квалитет и сигурност.
