Циркулациона пумпа за греење: избор и монтажа

Како типична циркулациона пумпа за системот за греење? Кои се знаците за избор на овој уред? Како да го инсталирате во системот? Да се ​​обидеме да одговориме на овие прашања.

Класификација

Циркулационите пумпи за домаќинство за загревање на нивниот уред не се разликуваат многу од другите пумпи за транспорт на ниски контаминирани течности: работното коло (обично центрифугално) е одговорно за креирање на хидрауличната глава; вртежен момент генериран од електричен мотор.

Меѓутоа, постојат бројни знаци кои дозволуваат овие уреди да бидат класифицирани.

Влажен ротор

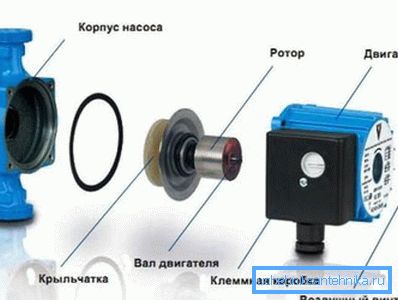

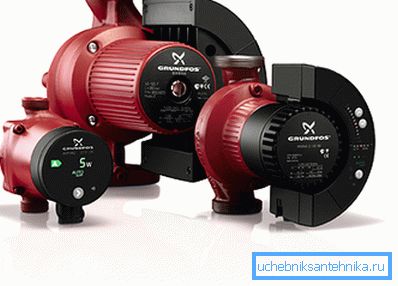

Речиси сите грејни циркулатори што се користат во приватни домови - со влажен ротор. Всушност, ова значи дека само роторот на електричниот мотор е потопен директно во течноста за ладење, што овозможува отстранување на вишокот на топлина и подмачкување на лежиштата.

Популарноста на овој тип на уред се должи на многу атрактивен сет на карактеристики:

• Тие се практично молчи.
• Тие не бараат одржување (подмачкување и чистење на лежишта, полнење на жлезди, итн.).
• Нивната термичка заштита не зависи од дополнителните автоматски уреди: тоа е обезбедено од самото присуство на течноста за ладење во колото.
• Како по правило, циркулационите пумпи за системите за греење со влажен ротор имаат неколку начини на работа со чекори или постојано променливи револуции.

Само за да не формира еднострана проценка на оваа класа уреди од читателот, вреди да се додаде една лажица катран во барел на мед.

1. Благодарение на системот за подмачкување на лежиштето со течноста за ладење, пумпите се многу чувствителни на неговиот состав и чистота.. Присуството на песок и скала е неприфатливо.

Патем: проблемот е целосно решен со инсталирање на груб филтер пред уредот.

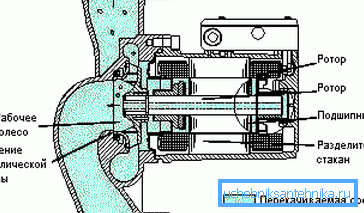

1. Во прилог на оваа класа, пумпата за рециркулација за греење е монтирана само со хоризонтална оска.

Сув ротор

Циркуларна пумпа за загревање со сув ротор, исто така, често е работно коло на честа осовина со мотор; сепак, тука роторот на моторот ротира во воздухот.

Оттука карактеристиките на единиците:

• Нивото на бучава е над просекот. Шум се создава, пред сè, со посебно работно коло на вентилаторот што го лади електричниот мотор.
• Термичка заштита обезбедува посебно реле. Резултатот е чест прегревање со нарушување на отпорноста на статорот за време на нејзините дефекти.
• Пумпата бара одржување (барем - озлогласеното подмачкување на лежишта и пакување жлезда).
• Не може да се монтира со моторот надолу - едноставно затоа што куќиштето на моторот не е затечено и истекувањето во вратилото ќе предизвика краток спој во него.
• Покрај тоа, уредите од овој тип се обично еднобрзински.

Кои се придобивките од користењето на сув ротор со толку многу непријатни карактеристики? Фактот дека течноста за ладење (или било кој друг медиум) може да има произволен степен на контаминација: ова нема да влијае на животот на лежиштата и скапиот електричен мотор.

Уреди со сува ротор се неколку одделни подкатегории.

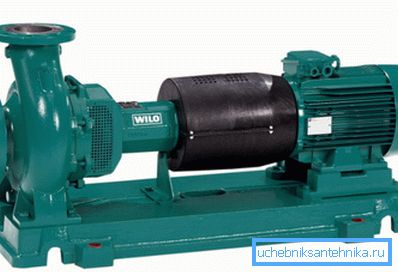

Кантилевер

Оваа класа првенствено вклучува индустриски циркулациони пумпи за греење. Нивната клучна карактеристика е инсталирањето на моторот и коло на заедничка платформа (конзола) со можност за независна замена; Со ова мотори со различна моќ и големини можат да работат со едно коло - доволно е само да се задржи усогласувањето за време на инсталацијата.

Забелешка: работното коло не седи овде на истиот двор како моторниот ротор. Тие обично се поврзани со прирабници.

Кога ја инсталирате оваа класа уреди, корисно е да се знаат неколку суптилностите.

• Моќните индустриски циркулациони пумпи за греење се монтираат на посебна основа, која не е поврзана со основата на објектот.
• За да се елиминираат помали аксијални отстапувања, прирабниците од врската помеѓу моторот и вратилото на пумпата често не се цврсто споени со завртки, туку со сегменти од армирана гума (на пример, подвижна лента).

Блокирај

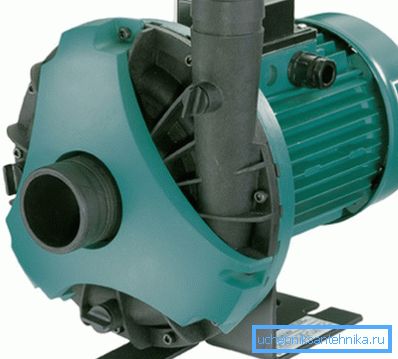

За разлика од претходната конструкција, во блок-пумпа, колонот стои на заедничко вратило со моторот. Пумпата работи само со еден тип на мотор.

Вграден

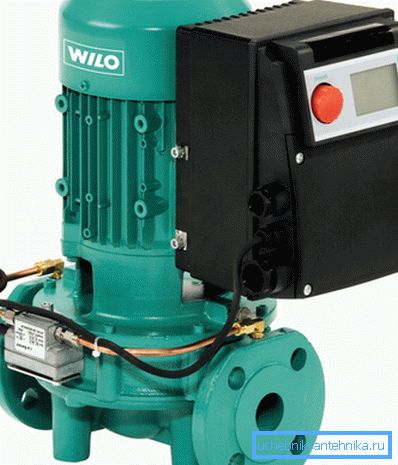

Оваа циркулациона пумпа во системот за греење е различна по тоа што влезните и излезните приклучоци се на истата оска, што овозможува да се монтира на директно цевче секција со минимално растојание помеѓу прирабниците (англиски влез, линија линија).

Избор по параметри

Значи, треба да си ги направиме рацете за да поставиме систем за греење со познати карактеристики (број и тип на уреди за греење, дијаметар на цевки итн.).

Како да ги одберете оптималните технички карактеристики на уредот?

Напојување

За индустриски уреди со значителна моќност, тоа е 380 волти; за повеќето домаќинства - 220. Единствената предност на напојувањето од 12 волти е зголемена безбедност во случај на оштетување на случајот; цената на оваа безбедност е потребата за купување на дополнителен конвертор и за инсталирање на нисконапонски инсталации.

Рачен притисок

Ако индустриските системи за греење со пумпачка циркулација бараат комплексни хидраулични пресметки за да се утврди потребата за притисок, тогаш со колиби и станови се е едноставно: хидрауличната отпорност на колото од која било разумна должина не надминува 2 метри, што одговара на минималната вредност на оваа карактеристика.

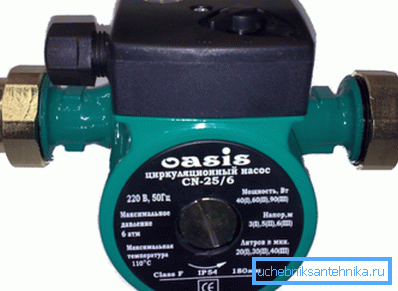

Каде во етикетата на пумпата можам да најдам индикатор за притисокот создаден од него?

Како правило, некаде во близина на името постојат две групи на броеви разделени со цртичка (на пример, 25-40). Во ова етикетирање:

Перформанси

Може да се избере на два начина. Наједноставниот од нив се сведува на одредување на вкупниот волумен на системот за греење и негово размножување за три.

Уште еднаш: пумпата мора да вози низ целиот волумен на течноста за ладење три пати на час. Со побавна циркулација во тешки мразови, разликата во температурата помеѓу почетокот и крајот на кругот ќе биде премногу голема.

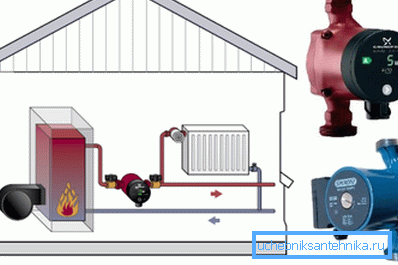

Методот на проценување на перформансите на вкупната топлинска моќност на системот за греење е малку посложена.

Формула за пресметка е G = Q / (1.163 * Dt), каде што:

• G - продуктивност во кубни метри;
• Q е моќта на изворот на топлина или топлинска моќ на посебно коло во киловати.

• 1.163 е топлотниот капацитет на водата (постојан);
• Dt е температурна разлика помеѓу протокот и враќањето (нормалната вредност е 20 степени).

Значи, за котел со капацитет од 16 KW и температурна делта од 20 степени, излезот од 16 / (1.163 * 20) = 0.7 m3 / час е оптимален.

Собрание

Колку е тешко да се инсталираат циркулациони пумпи за системи за греење со свои раце?

Во принцип, овде има малку суптилности.

• Силно се препорачува напојување преку заземјен приклучок.
• Груб филтер се става пред пумпата долж течноста за ладење.
• На двете страни од склопот на пумпата и филтерот на вентилот за загревање се поставува вентилот или вентилот на вентилот.

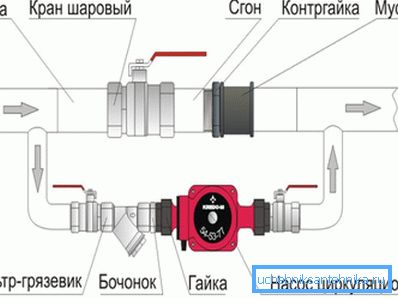

• Ако пумпата е ставена во гравитационен систем и треба да се користи со природна циркулација во иднина, се оставува бајпас меѓу отстранувањата за прислушување. Неопходно е да се снабдува со вентил за врати (подобра топка).

Корисно: ако со пумпата работи нема циркулација во системот за греење, ова најверојатно значи запленет неповратен вентил. Течноста за ладење почнува да циркулира во мал круг, преку бајпас.

Заклучок

Ние ќе го разгледаме нашиот (иако донекаде површен) запознавање со овој вид на опрема за греење.

Како и секогаш, приложеното видео ќе му понуди на читателот дополнителни материјали. Успеси!
