Цевка котел: како да се направи едноставна и економична

Во повеќето случаи, котлите со цврсто гориво имаат една значајна неповолна положба - тие треба постојано да натоваруваат делови од јаглен, огревно дрво, брикети, итн. Сепак, овој проблем може да се избегне.

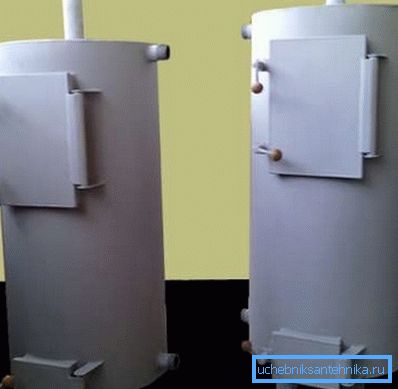

Можете да направите пиролиза котел од цевка. Се однесува на уреди со долго гориво и можат да работат на сите видови цврсти горива, дури и на запалив отпад.

Карактеристики на цврст погонски топлина генератор

Прво за тоа како функционира уредот.

Принцип на работа

1. Долгогодишните уреди работат со тлеење цврсти горива за 10/16 часа. Во овој случај, единиците за пренос на топлина значително се зголемија.
2. Гориво гори целосно. Поради тоа, оперативните трошоци на единицата паѓаат, а обемот на отпадот се намалува.
3. Таквите котли имаат просторно ложиште со ограничен простор за горење и контролиран влез на надворешен воздух..
4. Масовните делови на гориво се внесуваат во нив еднаш во 10/16 часа.. Со ограничување на протокот на кислород во котелот, можно е да се постигне бавно тлеење на гориво на високи температури.
5. Ако имате намера да направите котел со вакви раце надвор од цевка, можете да инсталирате резервоар за размена на топлина на оџакот што ќе ја загрее водата за капење.

Обрни внимание! Сумирајќи го погоре, можно е да се вчитаат котли со долг горење еднаш или двапати на ден. Системот за греење ќе работи непрекинато.

Дизајн на уред

1. Котел за противпожарна цевка најдобро е направен од цевки со пресек од 300 mm. Дебелината на ѕидот мора да биде најмалку 3 мм. Потенет метал поради високите температури брзо ќе изгори.
2. Должината на цевката треба да биде 80/100 см. Волуменот на деловите на вчитаното гориво зависи од овој параметар.

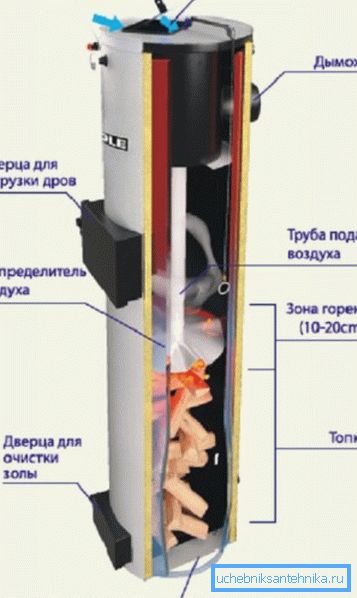

По дизајн, уредот е поделен на 3 дела.

1. Ставете го означеното гориво. Неговата висина може да варира за време на горивото.
2. Земјиште за согорување и производство на топлина. Има гориво.
3. Површина за целосно согорување. Во него, пепелта изгорува, а издувните гасови се испуштаат.

Уредот што ја ограничува областа на горење значи период на работа на уредот без полнење гориво, се нарекува дистрибутер на воздух.

1. Ова е метален круг со дебелина од 4/6 мм и дупка во средината. Преку него со помош на телескопска цевка кислород влегува во местото на согорување.
2. Дистрибуторот треба да има дијаметар кој е малку помал од пресекот на уредот. Значи тој ќе се движи без пречки.
3. Висината на површината за согорување е контролирана од самата работна коло, како и ширината на нејзините сечила. Воздушниот дистрибутер има висина не повеќе од 5 см. Инаку, дрвото ќе изгори многу брзо.

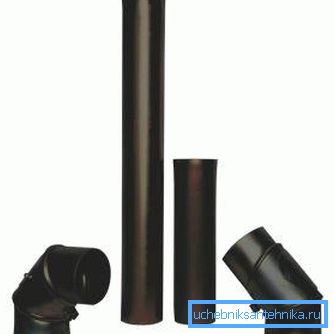

Цевката за довод на воздух може да се направи монолитна или телескопска.

1. Нејзиниот пресек треба да биде околу 6 см. На отворот во дистрибутерот - не повеќе од 2 см. Инаку, комората за гориво ќе биде презаситена со кислород.
2. Кислородот може да влезе во цевката директно од околниот простор или од комората за греење на воздухот, на врвот на уредот. Па гори ќе биде постабилна и поефикасна.
3. Протокот на кислород во комората може да се регулира со отворот што се наоѓа на врвот на уредот.

Самостоен котел со цврсто гориво мора да има оџак од оџакот за пренасочување на производи за согорување. Може да се заварува на страната на котелот, на врвот од ѕидот.

Обрни внимание! Излезот од оџакот прво мора да биде хоризонтален. Должината на овој сегмент може да биде 40/50 см. Таквиот уред ќе го спречи формирањето на вишокот на влечење.

Дното од котелот треба да биде опремено со пепелен сад со врата за пепел, згура и пепел.

За да се загрее течноста за ладење за систем за греење на водата на една зграда на два начина.

1. Монтиран далечински резервоар преку кој поминува оџакот. Загреаните производи за согорување ја даваат топлината на водата на системот за греење.
2. Цевката за разменувач на вода поминува низ комората за согорување на уредот. Во резервоарот, водата се загрева со калем, кој е поврзан со цевката.

Првиот метод е многу полесен за спроведување. Тоа е идеално ако котелот е направен во бања од цевка. Вториот метод е поефикасен, сепак, и прилично комплициран во извршувањето. Оптимално е за станбена зграда.

Независно производство на котелот

Понатаму, како да го монтирате котелот од цевката со свои раце.

Што треба да готвиш

Ќе ви требаат следново.

1. Челични цевки за куќиштето на единицата, со дијаметар од 30 cm, со дебелина на ѕидот не помала од 3 mm.
2. Лим, толпа 4 мм.
3. Метални цевки: дел 6 см - за канал, со дијаметар од 10 см - за оџакот.
4. Уред за заварување.
5. Аголна мелница (т.е. бугарски).

Обрни внимание! Котелот треба да се монтира на строго хоризонтална и рамна површина. Често за ова треба да се истури конкретна кошула.

Работа процес

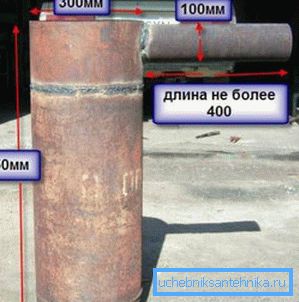

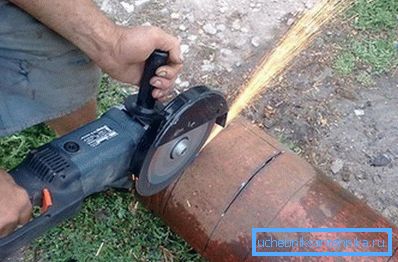

1. Прво, цевката за телото се сече до посакуваната должина од 80/100 см. Ако висината на котелот е поголема, ќе биде тешко да го поставите горивото.
2. Следно, рабовите на работното парче се порамнети.
3. Потоа, дното е заварено до цевката од лим железо, ако сакате - нозе направени од канал лента.

1. Потоа се врши дистрибуција на воздух. Круг се сече од лим од челик, чиј пресек е 2 см помал од внатрешниот дијаметар на телото. Дупка е дупчат во средината на кругот, со дијаметар од не повеќе од 2 см.

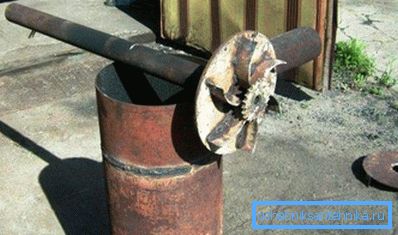

2. Работното коло со сечила од челичен лим е заварено до дното на дистрибутерот на воздухот. Тие треба да бидат не повеќе од 5 см широк.
3. Цевководната цевка треба да се заварени до врвот на регулаторот, така што отворот за дистрибутер е во средината на својот дел.

1. Упатството предупредува дека висината на каналот мора да биде најмалку 100% од висината на единицата на телото. Врвот на цевката мора да биде опремен со амортизер кој ќе го регулира протокот на воздух.
2. На дното на уредот треба да направите врата за пепелта. За оваа мелница сече правоаголник од челичен лим. Потоа тој лакови. Следно, рачката и шарките се заварени на него.
3. На врвот на единицата е заварен оџак. Прво, цевката треба да оди хоризонтално, а потоа се пренесува преку разменувачот на топлина на системот за греење, кој има форма на резервоар.
4. Сега останува да се направи капакот на котелот. Треба да има дупка под цевката на дистрибутерот на воздухот. Капакот мора да биде направен така што цврсто се вклопува во ложиштето на уредот. Во спротивно, уредот ќе пуши. (Види ја и статијата од нерѓосувачки челик за оџаци: карактеристики.)

Заклучок

Ако опишаниот котел е направено и работи правилно, тој ќе биде економичен и безбеден. Таквиот уред може да работи на секое цврсто гориво, па дури и запалив домашен отпад.

Видеото во оваа статија ќе покаже многу поинтересна.
