Трипосовен вентил за греење: намена, уред, карактеристики на

21-07-2018
Греење

За инсталација на системите за греење, се користат различни затворачи и контролни вентили, а за успешно поставување на водоводната опрема со свои раце потребно е да се разбере. Ние сакаме да се разгледа еден од најфункционалните типови на такви вентили - три-насочен вентил.

На фотографијата - тренд кран.

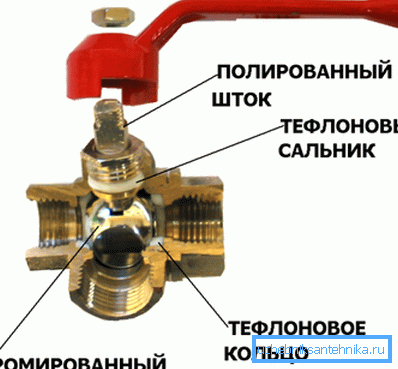

Мултипортежни кранови

Уред

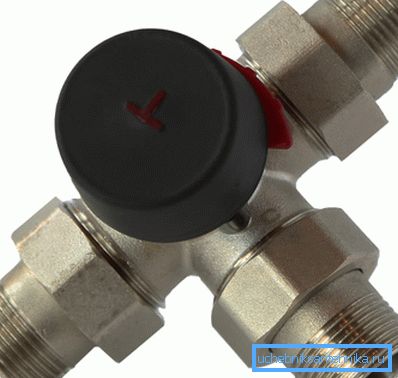

Телото на производот е направено од антикорозивна бронза.

Триполниот вентил е разгранување на цевки со Т-форма со механизам за заклучување и прилагодување. Уредот има два влеза и еден излез, и ако го претворите напротив - еден влез и два излези.

Уредот е повеќенаменски кран.

Влезните влезови се означуваат со буквите А и Б, а излезот - AB.

Механизмот за заклучување има три позиции (три вртења):

  1. Во првата позиција, водата влегува во влезот А и излегува од излезот AB, додека влезот B е целосно блокиран;
  2. Во втората позиција, водата се движи од влезот Б до излезот AB, а влезот A е целосно блокиран;
  3. Во третата позиција, водата тече во двата пристаништа А и В, а на излезот АБ добиваме мешавина од два потоци.

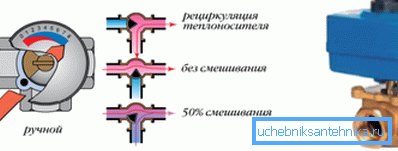

Три позиции на механизмот за заклучување.

Обрни внимание! Наведените одредби се фер за приспособување на моделите. Производите наменети само за прекинувачки струи немаат трета позиција.

Механизмот за заклучување може да се организира на различни начини:

  • Sharovy. Дизајнирано за да се префрлат теми со преклопување на еден од каналите. За приспособување е лошо;
  • Ротари. Се користи за прилагодување, бидејќи овозможува да се отвора и затвора каналот непречено;
  • Седло. Може да има дизајн за заклучување и прилагодување.

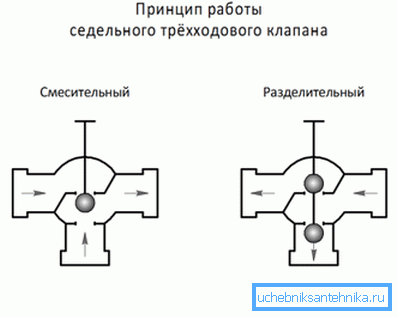

Модел на уред со седло механизам.

Механизмот се контролира рачно со рачка (тркало) или со помош на електричен погон. Опремени со серво, производите може да се вградат во системи со автоматска контрола.

Серво уредот овозможува далечинска автоматска контрола на механизмот за заклучување.

Обрни внимание! И покрај таквата важна функционалност и одредена неопходност, дизајнот на уредот е прилично едноставен, и затоа нејзината цена е ниска.

Цел и функции

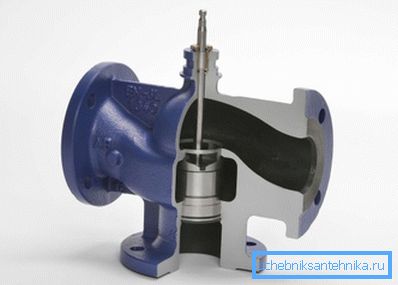

Разновидност со прирабнички врски во сечењето.

Триполниот вентил може да врши три функции:

  1. Мешање на течноста за ладење. Се употребува кога е неопходно да се измеша повратниот проток во доводот за да се намали температурата на протокот кон колите за ниска температура или да се прилагоди моќта на радијаторите без да се менува работата на котелот;
  2. Поделба на еден поток во два канали. Се користи за одвод на загреана течност за ладење на системот за топла вода или резервоар, котел, итн;
  3. Менување на насоката на течноста за ладење. Се користи кога неколку уреди работат заедно во истиот систем, како и да го префрлат колото во режим на кружење.
Два начини на работа на производот.

Размислете за еден од најчестите случаи: котелот за греење е поврзан со жичани жици и загреан поден колектор. Како што е познато, носачот на топлина за радијатори има температура од околу 70-95 степени, додека носачот на топлина за систем на топли подови не треба да се загрева над 40-50 степени.

Шема на котелот со радијатори и подно греење.

Ако ја намалиме температурата на течноста за ладење, тогаш радијаторите нема да работат нормално, а куќата ќе стане студена. Ако служеме вода што врие на топол кат, ќе биде непријатно да одиме на подот. Што треба да правиме?

Ова е местото каде што три-насочен вентил доаѓа во рака. Повратниот гасовод е поврзан со снабдувањето со колектор на бајпас за топол подот со трипонски вентил, кој е поставен на режим на мешање.

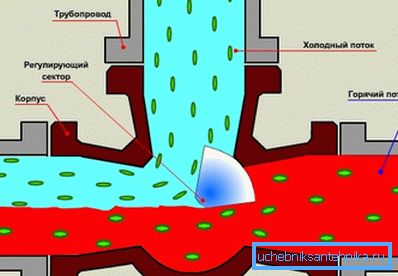

Роторот на регулаторниот сектор е изложен во мешавината.

Како резултат на тоа, студениот проток од повратниот проток се меша во топла вода, а температурата на добиениот млаз е во просек од 40 до 50 степени што ни се потребни. Ако сакате, со прилагодување на положбата на капакот, можете да ја зголемите или намалите температурата во контурата на подот.

Друг пример е поврзувањето на радијаторот преку бајпас на ист начин. Кога тапачето е во мешачка положба, температурата на радијаторот станува пониска од температурата на течноста за ладење што тече од котелот, додека останатите уреди добиваат помалку ладена вода.

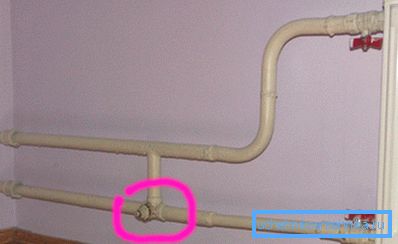

Ставете го влошки на вентилот со бајпас.

Ако ја префрлиме рачката и го исклучиме бајпасот, тогаш ладилникот ќе работи со полн капацитет. Ако треба да го исклучиме уредот, ние едноставно го ставаме вентилот во режим на исклучување на вратата и отворање на бајпас и исклучете го затворачкиот вентил на влезот на ладилникот. После тоа, течноста за ладење циркулира околу оваа батерија.

  Обрни внимание! Можно е да се користи вентил со четири насоки, за кој не е потребен бајпас.

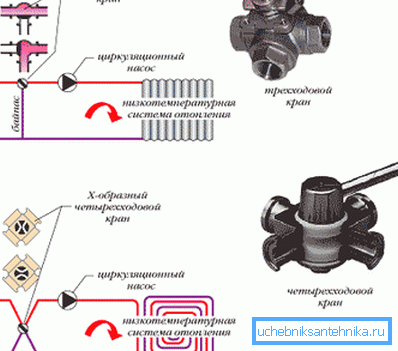

Коло со бајпас и без.

Конечно, упатството овозможува користење на мулти-насочен вентил во мулти-кола системи со паралелни оперативни котли, котел и индиректен котел за греење, со водоснабдување за греење и снабдување со топла вода. Уредите овозможуваат да ги одвојат протокот и да ја регулираат нивната температура, обезбедувајќи заедничко работење на неколку единици и кола.

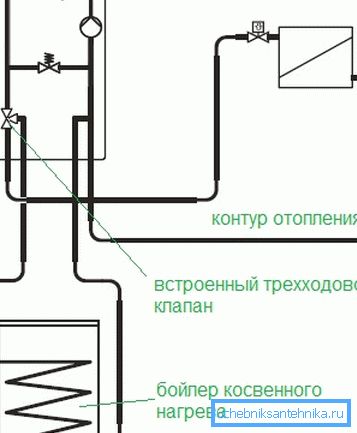

Шемата за поврзување на индиректното греење на котелот со котелот.

Обрни внимание! Ако вентилот со серво погон е поврзан со термостат, тогаш кога температурата на собата ќе падне, контролорот ќе му даде команда на моторот и ќе го затвори бајпасот. Кога ќе се достигне посакуваната вредност, уредот ќе се врати во режим на мешање.

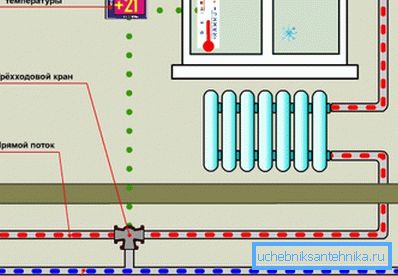

Шемата на кран со термички сензор.

Заклучок

Трипонските вентили овозможуваат мешање, одделување и префрлување на насоките на протокот во кола на системите за греење. Видеото ќе ви помогне визуелно да ја потврди нивната ефикасност и функционалност.
