Термостат за радијатор: цел на употреба, видови,

Кога и што е термостатот што се користи за радијатори? Кои дизајни на овој уред го нудат модерен пазар? Како правилно да го инсталирате термостатот? Во нашиот материјал ќе се обидеме да најдеме одговори на овие и некои други прашања.

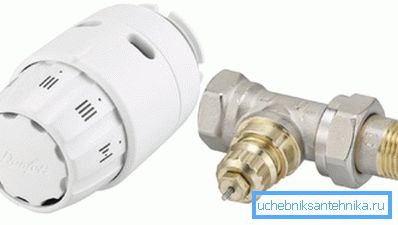

Термостатски комплет за греење на ладилникот.

Што е тоа

Термостат е уред за одржување на константна температура на било кој медиум.

Во однос на греењето, постојат две класи на уреди:

  • Наменети за прилагодување на пропустливоста на лагерните уреди се користат во системите за греење со вода;
  • Термостати, наменети за вклучување и исклучување на електричните елементи за греење во зависност од температурата на околината, се очекувано да се користат со разни видови електрични грејачи - конвектори, масла за радијатори, кабелско и филмско подно греење.

Забелешка: работата на уредите од иста класа може да се базира на различни физички принципи. Подетално ќе се запознаеме со нив во соодветниот дел од статијата.

Зошто ти е потребно

Целите на користење на термостати во системите за греење, всушност, се само две:

  1. Одржувајте удобна температура на воздухот во целосно автоматски режим, без интервенција на сопственикот.
  2. Заштеда на енергија (електрични и топлински).

Кога временските услови се влошуваат (температурата на улиците се намалува, ветерот се зголемува), преносот на топлина преку ковертот на зградата се зголемува; како воздухот лади во просторијата, термостатот ја зголемува топлината на грејачите. Со прекумерно загревање на просторијата, нема потреба од прекумерна вентилација: самиот термостат го намалува преносот на топлина до потребното ниво.

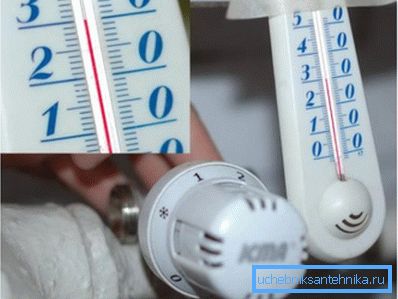

Термостатот ја стабилизира температурата во просторијата.

Класификација и уред

Сега ќе почнеме да се запознаеме со различни видови на термостатски уреди.

Термостатски вентил

Се користи во комбинација со различни типови термички глави во системите за греење на вода. Работата на вентилот се сведува на ограничување на протокот на течноста за ладење преку грејачот.

Структурно, тоа силно наликува на задави, што, пак, е модификација на завртката:

  • Стапката го активира вентилот - рамен или конусен;
  • Вентилот се спушта во седлото и целосно или делумно го блокира протокот на вода низ дупката во неа.

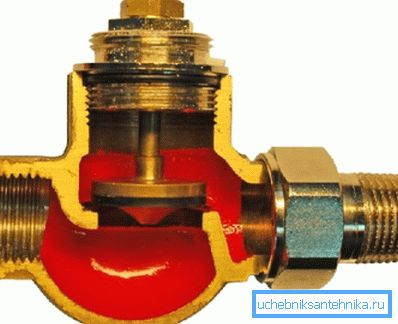

Уредот е термостатски вентил.

Како вентил за завртка, термостатскиот вентил го вклучува движењето на медиумот низ неговото тело само во еден правец: течноста за ладење мора да се истури на седлото само и исклучиво одоздола. Насоката за движење на течноста за ладење секогаш е означена со стрелка на телото.

Разликата на овој елемент на регулирање на вентилите од гасот е тоа што нејзината шипка не е управувана со помош на пиштол, туку со надворешен регулатор - термостатска глава.

Механи топлинска глава

Апсолутно мнозинство на термички глави понудени од страна на модерен пазар припаѓаат на овој тип. Нивното достоинство е прифатлива цена, почнувајќи од околу 400 рубли. Главата на термостатската мембрана не е нестабилна; неговата функционалност е ограничена со континуирано прилагодување на пропусноста на вентилот, додека одржувањето на поставената температура на медиумот без никакви циклични флуктуации.

Принципот на работа се базира на значително проширување на температурата на некои течни и гасовити медиуми: содржината на мевцата (брановидна цевка во куќиштето на уредот) се проширува кога се загрева и се притиска на стебло на вентилот.

Кога ладењето и намалувањето на должината на мевоата, вратената пролет доаѓа во игра. Температурата е поставена со нормална нишка, која го поместува стеблото во однос на мев.

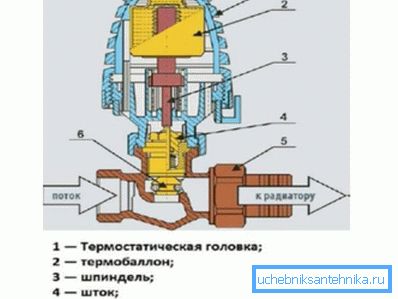

Уред го топле термохед.

Забелешка: главите од овој тип можат да бидат опремени со надворешен термички сензор на капиларна цевка, преку која работниот медиум што се шири во топлинскиот сензор влегува во мембраната.

Електронска термичка глава

Електронските радијаторски термостати се многу посложени:

  • Термоспој е одговорен за снимање на надворешната температура - термички сензор кој се состои од два различни проводници поврзани серија. Кога контактите меѓу нив се загреваат на различни температури, во колото се јавува константна слаба струја; толку е поголема температурната разлика, толку е поголема нејзината вредност.

Необично е: и покрај тоа што електронските термички глави се позиционирани како нови високо-технолошки решенија, термоэлектричниот ефект (Seebeck ефект) кој го нагласува принципот на нивното работење е откриен пред речиси два века.

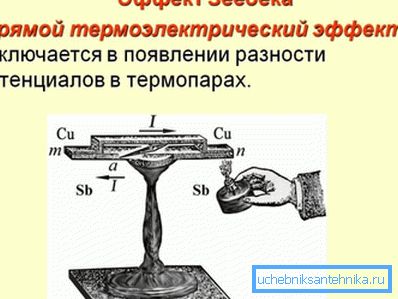

Принципот на работа на термопар се отвори пред речиси двесте години.
  • Термостатскиот вентил е управуван од сервомотор со ниска моќност. Благодарение на менувачот, струјата која ја троши е ограничена на 100 mA, што овозможува користење на обичните компактни галванични ќелии (рамни или батерии) како батерии.
  • Термоспој обработка на податоци се врши од страна на микроконтролер. Овозможува програмирање на дневниот и (понекогаш) неделниот циклус на температури: на пример, во текот на ноќта, кога потребата за топлина е минимална, температурата во просторијата може да се намали за 2 до 3 степени.

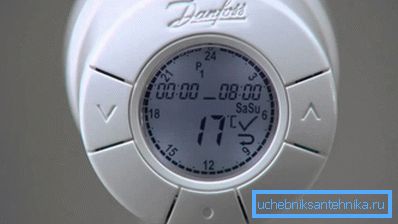

Програмирана електронска термичка глава.

Како се споредуваат цените за мелови и електронски термални глави? Еве еден извадок од ценовникот за производите на Danfoss:

Модел Опис Трошоци на мало, рубли
RAW 5010 Мелење уред со течни пополнување 698
RA 2945 Механички апарати со гас исполнет сензор 735
Живо еко РА Електронски програмски уред 2350

Термостати за електрична опрема

Подот со изолација од топлина, електричниот конвектор или нафтен радијатор со термостатот значи работа со постојана моќност; потрошувачката на топлина е ограничена со периодични исклучувања на уредот. Во улога на термостатот служи биметаллична плоча - флексибилен контакт на два различни метали со различни коефициенти на топлинска експанзија.

Кога ќе се достигне одредена температура, биметалната плоча се деформира, отвора контакт и го прекинува напојувањето на грејните елементи. Како што се лади, оригиналниот формулар за контакт се враќа, по што се продолжува напојувањето. Со прилагодување на растојанието помеѓу биметалличната плоча и терминалот, можете да ја прилагодите температурата на термостатот.

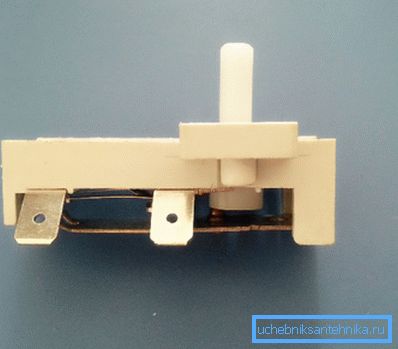

Прилагодлив биметален термостат.

Едноставноста на дизајнот обезбедува најголема евтина цена на уредот, но исто така наметнува ограничувања на максималната струја преку термостатот: за апарати за домаќинство, тоа е 16 ампери, кои со напон од 220 волти соодветствуваат со електрична енергија од околу 3,5 KW.

Забелешка: термоспој може да биде вграден во уредот или далечинскиот управувач. Така, електричното подно греење вообичаено се користи со далечински сензор, поставен во естрих или под завршното обложување.

Собрание

Какви правила треба да се следат при инсталирање на термостати при загревање со свои раце?

И покрај разликата во уредите на уредот, инструкцијата е универзална:

  • Термостатичниот сензор за главата или температурата мора да биде поставен надвор од протокот на воздух од настрана од радијаторот или врските со него. Како по правило, ова се постигнува со хоризонтална инсталација на главата; далечинскиот сензор може да се постави насекаде во собата.

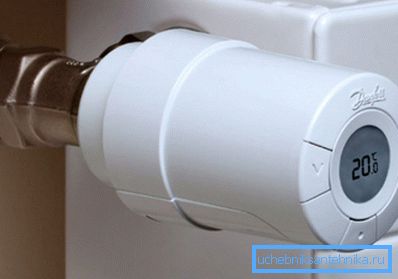

Хоризонталната инсталација на термичката глава ќе го спречи неговото загревање со топол воздух.
  • Препорачливо е да го поставите уредот надвор од јасно осветлената област.. Директната сончева светлина ќе го загрее случајот и самиот температурен сензор, влијаејќи на точноста на калибрацијата.
  • Термостатските вентили, како и сите уреди за дотравање, претпоставуваат присуство на бајпас помеѓу врските со радијаторот. Кога греачите се поврзани во серија, целата кола ќе биде задушена.

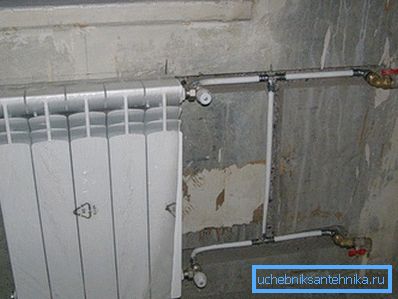

На фотографијата јасно е прикажано скокачот пред пригушувањето.

Заклучок

Се надеваме дека нашиот минијатурен преглед на понудите на модерниот пазар ќе изгледа интересен и корисен за читателот. Дополнителни материјали, како и обично, ќе понудат видео во овој напис. Успеси!
