Системи за греење на водата: како да се дизајнира квалитетна
Современите инженери за греење знаат многу начини за греење домови. Удобна температура во куќата може да се создаде од вентилатори на топлина, електрични конвектори, традиционални печки за горење и така натаму. Но, најекономични и поефикасни се системите за греење со вода со котел и радијатори.
Континуирано читање, ќе научите многу корисни информации за сорти на овие инженерски мрежи и особеностите на нивната инсталација со рака.

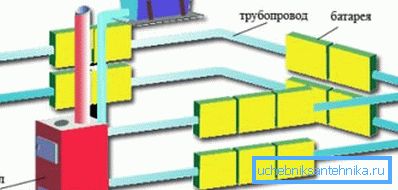

Сорти на мрежи за греење на вода
Ефикасноста на клима-инженерниот систем на стан или куќа зависи не само од моќноста на грејната единица или од коефициентот на пренос на топлина на радијаторот. Подеднакво е важно кој тип на цевки е избран за испорака на течноста за ладење, како се тече течноста и многу други параметри.
Подобра и детална класификација на системите за греење на водата во зависност од различни критериуми е дадена во табелата.
| Погледнете | Опис |
| Со автономија | |
| Зависни | Течноста за ладење се загрева во централизирана котлара и се внесува во грејни радијатори со помош на магистрални цевководи. Овој тип на греење е инсталиран во сите градски станови на стари згради. |
| Независно | Грејлерот е инсталиран во самиот стан. Ја загрева водата, која тече низ цевките до радијаторите, каде топлината се разменува со воздух. Тогаш ладената течност тече назад кон грејачот низ цевката за враќање и започнува следниот циклус. Слични системи за греење го опфаќаат поголемиот дел од приватните домови. |
| Со контакт со околината | |
| Отвори | Таков систем за греење на водата беше инсталиран во приватни куќи опремени со котли на цврсто гориво од стариот дизајн. Сепак, сега постои. Особеноста на разгледуваната инженерска мрежа е дека течноста за ладење поминува низ цевки без преголем притисок. Дел од системот за греење е отворен експанзивен резервоар, кој е фиксиран на највисоката точка. |
| Затворено | Се користи запечатен експанзионен резервоар од затворен тип, инсталиран во котларата на повратната цевка. Системот за греење се испумпува со течност под притисок. За приватни куќи, овој индикатор е еднаков на 1 атмосфера, во зависни мрежи за греење со централизирано снабдување со течноста за ладење, притисокот може да достигне до 6 атмосфери. |
| Според методот на организација на струјата на течноста за ладење | |
| Гравитациони | Системи за греење на водата, каде циркулацијата на водата се јавува природно поради разликата во притисокот и густината. Масата на загреана вода е помала, па затоа е истерана до горната точка на системот. Потоа, ладењето, тече низ радијаторите, давајќи им топлинска енергија. После тоа, повратната цевка, која се наоѓа на падина, се враќа во котелот. |
| Принудени | Во овој случај, еден од елементите на климатската мрежа е циркулациона пумпа. Ваквите системи се поефикасни и поекономични. При инсталацијата не е потребно да се набљудува задолжителна пристрасност на цевките. Единствениот минус е зависноста на греењето на достапноста на струјата. Без него, пумпата нема да функционира (како, навистина, било кој од модерните котли). |
| Со бројот на цевки кои го хранат и испуштаат течноста за ладење | |
| Единечна цевка | Во сите простории, прстенот е поставен од цевка во која радијаторите за греење функционираат паралелно или последователно. Предностите вклучуваат евтина цена, недостатоци - комплексноста на поправката и неможноста точно да се регулира температурата во различни простории на куќата. |
| Двојна цевка | Ваквиот систем за греење, како што се вика името, има две цевки: еден е испорачан, еден е отстранет, другиот е отстранет. Предноста е способноста да се регулира температурата во радијаторите со помош на термостати и леснотија на поправка (со блокирање на пристапот на вода на една батерија, нема да ја нарушите неговата струја во други радијатори). Сепак, цената на неговото производство ќе биде поголема - за инсталацијата ќе треба двојно повеќе цевки. |
| По пат на поставување цевки | |
| Вертикално | Во таква шема за греење, течноста за ладење се внесува во горниот кат, по што тече надолу, минувајќи низ еден греен радијатор на секој кат. |
| Хоризонтално | Вода, исто така, тече нагоре преку вертикална цевка, потоа се изработува хоризонтален излез, преку кој течноста ги достигнува сите батерии лоцирани на истиот кат. |
| Комбиниран | Таквиот систем за греење со вода има елементи на првиот и вториот тип. |
| Со присуство на ќор-сокак | |
| Ќор-сокак | Со оваа шема, поставувањето на цевката за водоснабдување достигнува најоддалечениот радијатор, има затворен со скокач со линија за враќање, преку која се враќа водата. |
| Прстен | Во овој случај, две цевки за течноста за ладење се еден вид на прстен, постепено поминува низ сите соби и батерии. Таквата шема се смета за поефикасна. |
| Реј | Течноста за ладење тече од котелот до колекторскиот кабинет, кој е поврзан со пар цевки (снабдување и празнење) со секој радијатор во куќата. Значи, можете многу точно да ја контролирате микроклимата во целата зграда од една точка. |
Обрни внимание! Изборот на системот за греење зависи од голем број различни фактори. Тука спаѓаат површината на куќата, бројот на подови, дијаметарот на употребените цевки и така натаму.
Пресметките и изборот на соодветна шема за системи за греење со вода најдобро се препуштаат на професионален инженер. Тој ќе изврши хидраулична пресметка, без која нормалното функционирање на климатската мрежа може да се заборави.
Дозволете ни да живееме во детали за описот на системите за греење со природна и присилна циркулација.
Видови на греење со методот на циркулација на вода

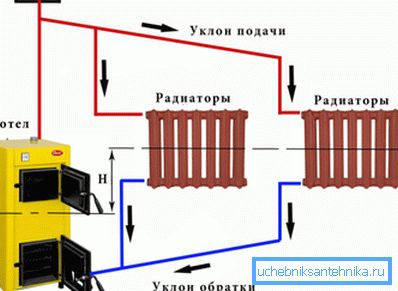

Гравитационен систем
Посебни карактеристики
Системот на природна циркулација на течности во климатската мрежа функционира исклучиво поради природните закони.
Шемата е како што следува:
- кога се загрева, водата станува полесна и се крева до врвот на системот за греење;
- ладење, течноста станува повеќе густа и тешка, како резултат на која се спушта, истовремено греење на просториите.
Опишаното греење беше ефикасно само ако инженерската мрежа е монтирана на таков начин што ќе обезбеди интензивна циркулација на течност во неа. Во спротивно, течноста за ладење нема да ја изврши предадената транспортна функција, а топлинската енергија генерирана од инсталираниот котел ќе биде потрошена.
При градење и управување со системот за греење со гравитација, потребно е да се исполнат следните услови:
- Правилно изберете го дијаметарот на цевките што го поврзуваат котелот со батериите, пресметајте го нивниот хидрауличен отпор, поставете ја вкупната должина во вертикалната и хоризонталната рамнина. Потребните првични податоци може да се добијат од придружната документација за климатска опрема.
- Не дозволувајте прегревање на течноста за ладење. Водата може да врие, поради што притисокот во цевките и радијаторите значително ќе се зголеми, а тоа ќе доведе до оштетување. За да се спречи ова, експанзиониот резервоар, кој е инсталиран на врвот на системот, помага.

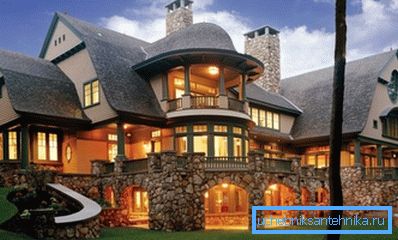

Обрни внимание! Не е важно колку е добро да размислите, за да загреете куќа со површина од повеќе од 200 квадратни метри. метри или монтирање цевководи подолго од 30 метри и да се обезбеди природна циркулација на течноста за ладење нема да работи. Ќе биде неопходно да се инсталираат електрични пумпи, а тоа е веќе систем за греење со присилен проток на вода.
Постапка за инсталација
Инструкциите за проектирање систем за греење на гравитација се едноставни и се состојат од следните точки:

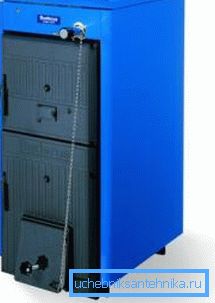

- Прво треба да го инсталирате котелот. Од очигледни причини, мора да се инсталира на најниската точка на цевките, каде што тече целата течност од ладилникот.
- Вертикалниот столб е поставен нагоре од котелот. Колку е поголема оваа цевка, толку поефикасно ќе функционира системот за греење. Најчесто, нејзиниот крај води до таванот на куќата.
- Отворениот резервоар за експанзија е поставен на врвот.. Ако е инсталиран на таванот, не заборавајте внимателно да го изолирате контејнерот за да избегнете значителна загуба на топлина и замрзнување на течноста. Мембранскиот резервоар може да се монтира во котларата, на повратната цевка.
- Потоа изгледот на цевката е завршен.. Овде мора да се осигура дека греачниот радијатор не е сместен во точка под котелот. Колку е поголема висинската разлика, толку е поефикасно работата на инсталираната инженерска мрежа.

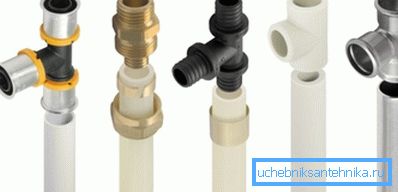

- Цевниот материјал може слободно да се избере.. Запомнете дека ако во системот е инсталиран котел со цврсто гориво, течноста за ладење може да се загрее до многу високи температури на кои полимерните цевки не можат да се користат. Во овој случај, се препорачува да остане на челик.
- Во други случаи, пластиката е посоодветна, бидејќи тие не се подложни на корозија и имаат помал коефициент на хидрауличен отпор.. Уверете се дека внатрешниот дел од цевките и цевките на котелот се исти. Забрането е користење на цевки од помал дијаметар.
Совет! Никој не забранува да ги монтира влезните и излезните цевки со поголем дијаметар од млазницата. За гравитациониот систем за греење, тоа е дури и корисно.

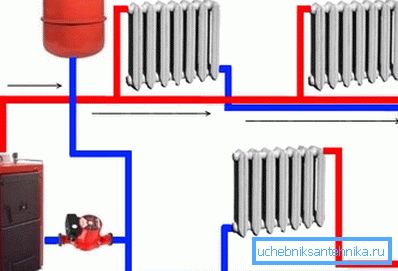

Присилен систем на циркулација
Посебни карактеристики

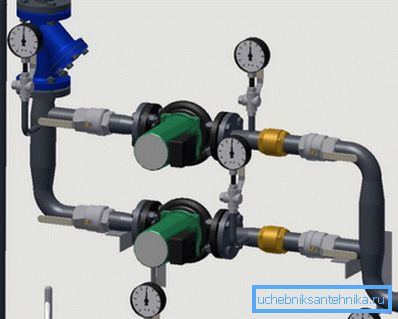

Најверојатно веќе сте разбрале дека ефикасноста на греењето во голема мера зависи од протокот на течноста за ладење низ сите елементи на системот. Затоа климатските мрежи со пумпи кои пумпаат вода сега се повеќе популарни.
Овие се мали уреди кои трошат минимум електрична енергија и работат речиси тивко. Современите циркулациони пумпи можат да ја променат брзината на ротирање на електричниот мотор, благодарение на што е можно прецизно да се контролира волуменот на топла вода и, соодветно, температурата во просториите.
Пумпата ја зголемува ефикасноста на опишаниот климатски систем, така што горивото за одржување на нормална температура во просториите ќе се потроши помалку.
Покрај тоа, течноста за ладење што ја пумпа пумпата, полесно е да се надмине хидрауличниот отпор. Следствено, за инсталација на системот за греење, можете да користите цевки со помал дијаметар (но не помалку од млазницата на котелот).
Постапка за инсталација
Аранжманот на системот за греење со присилна циркулација е различен од инсталацијата на гравитационата мрежа во насока на поедноставување.
Особено:
- Пумпата е инсталирана на цевката за враќање, така што течноста што влегува во неа има најниска можна температура.
- Греен котел може да се постави на исто ниво како и радијаторите.
- Само мембрански експанзивен резервоар може да биде дел од системот (често е веќе вграден во котелот). Значи течноста во цевките ќе циркулира под притисок од 1-1,5 атмосфери.
- Внимавајте на пропишаната SNiP наклон на цевката во случај не е потребно.
Комбиниран систем за греење
Во изградбата на приватни куќи често се користи т.н. комбинирано греење. Во овој случај, цевководи, радијатори и котел се поставени според правилата на гравитационата мрежа, но циркулационата пумпа со бајпас (бајпас) се поставува на повратната цевка.
Со тоа се обезбедува оперативност на греењето дури и во случај на прекин на прекин на струја или дефект на циркулационата пумпа.
Совет! Секоја опрема мора да биде поврзана со цевки низ вентилите. Исто така вентил или бајпас вентил треба да бидат опремени со бајпас. Во овој случај, можете да ја расклопите опремата за поправка или замена без да ја отстраните течноста за ладење од цевките.

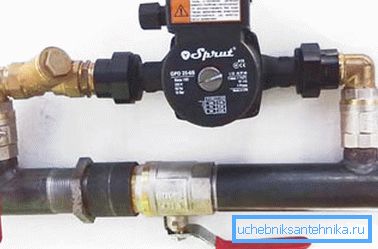

На ист начин се модернизираат застарените системи за греење. Вие само треба да направите странична лента со пумпа и ефикасноста на климатската мрежа значително ќе се зголеми.
Видови на греење со методот на дистрибуција на цевки

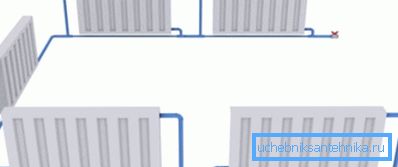

Единечна цевка
Ваквиот систем за греење овозможува инсталирање на една цевка преку која течноста за ладење се испорачува на радијаторите и се враќа назад во котелот. Во оваа магистрална линија, грејните радијатори се поврзани во серија или паралелно, каде што се одвива размена на топлина.
Предноста на ваквата шема е евтина цена. Ќе ви треба минимален број на цевки и разни делови.
Но, не можете да повикате ефикасен и удобен систем, бидејќи има неколку значајни недостатоци:
- невозможно е рачно или со помош на топлински вентили да се прилагоди волуменот на течноста за ладење што паѓа во секоја батерија, затоа, за да ја поставите саканата температура во секоја одделна просторија нема да работи;
- количината на топлинска енергија што се пренесува на радијаторите ќе се намали додека батериите се оддалечуваат од котелот, па затоа најоддалечените (долниот) соби ќе бидат загреани полошо.
Да ги заобиколиме некои од ограничувањата на опишаниот систем со инсталирање на бајпас - бајпас цевка - директно поврзување на влезните и излезните млазници на радијаторот. Во овој случај, отворање и затворање на затворачите и регулационите вентили, не само што можете да поставите пријатна температура на батеријата, туку и да направите (доколку е потребно) расклопување и поправка без да ја прекинете работата на целата грејна мрежа.
Вертикална со двојна цевка со пониски жици
Главната разлика помеѓу распоредот со една цевка и распоредот со две цевки е присуството на два цевководи: првиот е снабден со топла течност за пренос на топлина до радијаторите, втората вода е исцедена и се враќа назад во котелот.
Благодарение на оваа шема, можно е да се регулира волуменот на течноста што влегува во секоја батерија и да се постигне најудобната температура во просториите.
Една од опциите е двослоен систем со вертикални столбови и помал распоред на цевките за полнење.
Неговите карактеристики се како што следува:
- На најниското ниво на системот од грејниот котел се поставени цевководи поврзани со уредот за загревање.
- Од овие автопати, тие ги поттикнуваат водовите кои ја креваат течноста за ладење до највисоката точка на системот и ја доставуваат до грејните радијатори на секој кат.
- Потоа, преку другата цевка, ладената течност се враќа за повторен циклус на греење.
Недостаток на такво решение е опасноста од проветрување на системот.
Потребно е да се обезбедат уреди за отстранување на воздухот од цевките и радијаторот:
- воздушната цевка се издига до врвот на системот;
- отворен експанзивен резервоар или дијафрагмен уред со специјален воздушен вентил;

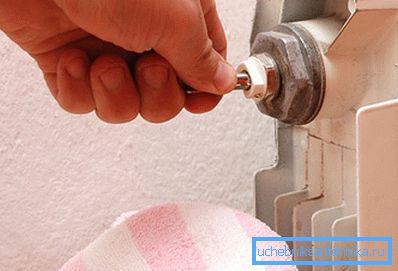

- Крановите на Мајевски монтирани на врвот на секоја батерија.

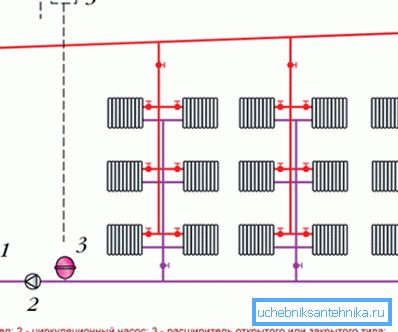

Вертикална со двојна цевка со врвни жици
Во овој случај, дистрибуцијата на течности се случува на највисоката точка на системот - на таванот или под таванот на горниот кат. Течноста за ладење е испорачана таму со вертикална цевка, а потоа тече низ хоризонталните цевководи во батериите.
Тука е потребен и резервоар за проширување, но подобро е да се користи херметички, така што притисокот на водата може да се зголеми отколку да се зголеми ефикасноста на греењето.
Двојна цевка хоризонтална
Овој тип на дистрибуција на течности преку цевки е најчест во изградбата на приватни куќи и колиби. Особеноста е дека со цел да се обезбеди проток на вода, неопходно е да се инсталира циркулациона пумпа, бидејќи нема да биде можно да се постигне саканата брзина на движење на вода на природен начин.
Цевките се поставени според една од неколкуте шеми:
- Ќор-сокак. Предноста на овој метод е прилично економична употреба на цевки. Минус - значајна должина на системот, што го отежнува неговото прецизно прилагодување.
- Предавање. Во таков систем, должината на грејните кола е пократка, што ги прави полесно да се прилагодат. Сепак, трошоците за купување цевки и монтажа работа значително се зголемува.

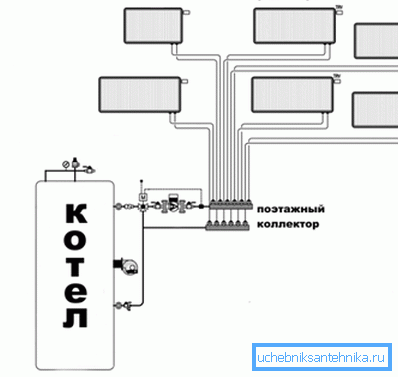

- Колектор. Во овој случај, секој радијатор е поврзан преку цевки до две умира - снабдување и празнење. Најефективна мрежа, но цената на нејзината инсталација е повисока од сите други. Покрај тоа, треба да обезбедите скриено поставување на цевки, бидејќи не е естетско да се постават таков број долж ѕидовите.
Заклучок
Како што можете да видите, постои огромен избор на различни опции за уредување на климатскиот систем. Изборот на посакуваната шема не зависи само од вашата желба и износот на пари, туку и од инженерските способности. Затоа, техничката пресметка на климатските мрежи е толку важна.
Ова прашање е посветено на видеото во овој материјал.
