Систем за греење со природна циркулација: 2 начини за

Независно од типот на котелот што се користи, за ефикасно загревање на куќа или стан, неопходно е правилно да се организира циркулацијата на течноста за ладење преку цевките и радијаторите инсталирани во станот. Најефективен и широко распространет гравитационен систем. Принципите на нејзината работа, постојните сорти, како и начинот на дизајнирање на греење со природна циркулација со свои раце ќе бидат разгледани подолу.

Принцип на работа

Постојат две главни шеми за уредување на инженерски мрежи за греење:

1. Систем за греење со присилна циркулација. Во овој случај, се користи опрема за транспорт, благодарение на што се снабдува вода во вистинската насока. Недостатоци на ова решение се бучавата произведена од електрични уреди, како и зависноста на греењето од достапноста на електричната енергија.
2. Дом греење со природна циркулација. Во овој случај, протокот на вода од котелот до радијаторите и грбот се обезбедува со промена на термодинамичките карактеристики на течноста.

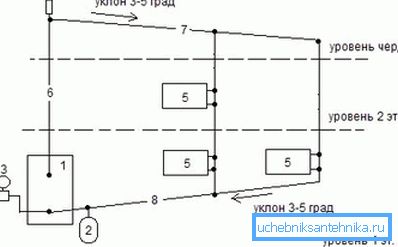

Суштината на нејзината работа е следна: вода се шири кога се загрева, поради што густината се намалува, а течноста се турка во горниот дел на системот за греење. Како што се лади, течноста за ладење постепено оди до котел долж цевките поставени косо, по што циклусот продолжува.

Обрни внимание! Природна циркулација на греењето е можна само со правилно монтирани цевки и присуство на експанзионен резервоар. Вториот е неопходен за отстранување на воздухот од радијаторите и создавање на потребен притисок во инженерската мрежа.

Недостатоците на опишаната шема го вклучуваат фактот дека системот за загревање на водата со природна циркулација има значителна инерција и е слабо погоден за загревање на големи површини (100 метри квадратни и погоре) или куќи со 5 или повеќе соби.

Глава на циркулацијата

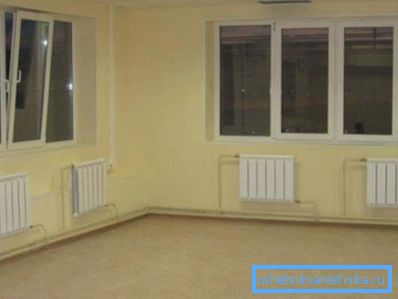

Со цел размена на топлина организирана од страна на течноста за ладење да биде најефикасна, потребно е правилно да се пресмета системот за греење со природна циркулација.

Важно е да се земат предвид следниве показатели:

• разликата во висината помеѓу локацијата на разменувачот на топлината на котелот и одводната дупка на најнискиот радијатор за греење - толку е поголема оваа вредност, толку подобро течноста ќе циркулира;
• температурата на која водата се загрева во комората на гас, електричен котел или цврсто гориво - толку е поголема разликата, толку поефикасно ќе функционира системот;
• инсталационата висина на радијаторите и аголот на наклон на цевководи - колку е поголем овој индикатор, поефикасно оладената течност за ладење ќе го надмине внатрешниот отпор на обратна струја до котелот.

Обрни внимание! Греен котел мора да се наоѓа под радијаторите, инаку ладна вода нема да може да стигне до разменувачот на топлина. Поради оваа причина, индивидуалното греење со природна циркулација не се користи во урбаните станови, бидејќи нема простор за поставување на грејачот.

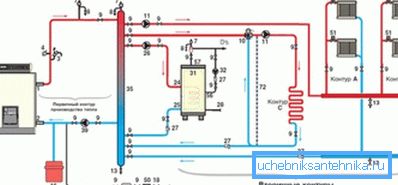

При дизајнирање на кој било систем за греење потребно е правилно да се пресмета моќта на централниот елемент - котелот - кој ја загрева течноста за ладење испорачана во радијаторите.

За да го направите ова, примени ја следнава формула:

W = Wud * S / 10, каде што:

• W е потребната моќ на опремата, kW;
• Wud е коефициент на корекција за географска област (од 0,7 до 1,5 во зависност од климатската зона);
• S - површина од загреан простор, кв.м.

Нафтонски начини

Греење на приватна куќа со природна циркулација може да се инсталира во два принципи различни шеми.

Тие се разликуваат во такви карактеристики:

• со приклучување на радијатори за загревање на вода со главни цевки за снабдување на вода - постои една цевка и дво-цевка шема (цената на вториот е повисока поради зголемената потрошувачка на материјали, но е поефикасна);
• местото на поставување на главните водоводни цевководи - тие можат да бидат на врвот (над радијаторите) или подолу (по подот);
• шемата за распоредување на водоводни цевки - ќорсокак (водата се доставува до секој радијатор одделно и се отстранува од истиот начин) или by-pass, кога сите топлински радијатори минуваат низ медиумот за пренос на топлина од горната на долната точка;
• аранжман на столбови - тие можат да бидат фиксирани хоризонтално и вертикално.

Метод 1. Монотевен систем за греење на гравитација

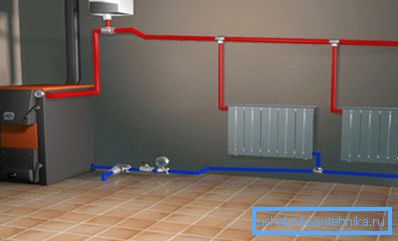

Природното греење, направено според шемата со една цевка, може да има само горното поврзување на главните канали. Во овој случај, како што наведува името, се поставува линија за напојување, каде што течноста се враќа по течењето низ радијаторите.

Во овој случај, природниот проток на течноста се организира поради разликата во неговата температура и, како последица на тоа, неговата густина.

Ако гравитациониот систем за греење е монтиран во двотрети или трикатна куќа, со зголемувањето на бројот на подови, површината на грејните радијатори мора да се намали. Во овој случај, и покрај намалувањето на температурата на течноста за ладење, греењето ќе биде еднообразно.

Цевки во еден цевковод за греење може да се инсталираат на два начина:

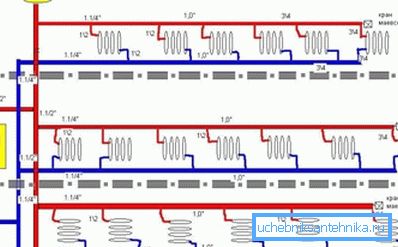

• паралелно - дел од водата влегува во радијаторот, а остатокот од течноста за ладење преку главниот канал поминува понатаму (предноста на овој раствор е тоа што со користење на рачни или автоматски вентили можете да го ограничите количеството на топла вода што се доставува до грејната плоча и со тоа да ја намалите температурата во соба);

• во овој случај, целиот волумен на загреана вода тече низ секоја грејна плоча во куќата (нема да можете да го регулирате волуменот на вода доставена до радијаторот, како и целосно да го исклучите снабдувањето, бидејќи тоа ќе доведе до дефект на целиот систем).

Совет! Пооптимална шема може да се смета паралелна. Овозможува регулирање на температурниот режим посебно во секоја соба. Ова заштедува енергија (гас, дизел гориво и така натаму) и создава поудобна внатрешна микроклима.

Имајќи предвид дека водоснабдувањето во еден цевен систем може да се врши само преку еден канал, распоредот на овој тип на греење е возможен само во згради со подот на таванот каде што се поставени цевки со вода загреана во котелот.

Недостатоците на една цевка шема вклучуваат неможноста делумно да го стартуваат системот, предностите се пониски трошоци поради помало количество на материјали и монтажа, како и естетика.

Метод 2. Две цевки гравитационо греење мрежа

Во овој случај, потребно е инсталирање на два цевководи:

1. Влезна. Тоа доведува до загреана топлина носител на батерии. Од бојлерот е навлечена цевка која влегува во експанзиониот резервоар, што е неопходно за да се создаде притисок во линијата. Од него водоводни мрежи одат до радијаторите. Обемот на искористениот резервоар за гориво зависи од големината на системот за греење. Во некои случаи, овој уред мора да биде опремен со излезна цевка која ја отстранува останатата течност.
2. Излегува. Преку овој гасовод, изладената вода се транспортира до разменувачот на топлина на котелот за загревање. Ладината треба да се постави во исти простории каде што е монтиран каналот за снабдување. Ова е поефикасна шема, бидејќи овозможува подобра контрола на температурниот режим во просториите. Неговите недостатоци - високата цена за инсталација и bulkiness.

Избор на градежниот столб

Постојат две главни опции:

1. Вертикален столб. Во овој случај, сите цевки од радијаторите се приклучуваат кон централниот елемент што минува низ секој кат од куќата. Предностите на неговата употреба вклучуваат отсуство на ризик од загадување на воздушниот сообраќај, недостатоците се високата цена (потребни се повеќе цевки што ја поврзуваат централната цевка со радијаторите).

1. Хоризонтален столб. Сите грејни панели на секој кат се поврзани на една линија за напојување. Поекономична опција. Меѓутоа, во овој случај, неопходно е дополнително да се инсталираат специјални воздушни вентили, кои го спречуваат "проветрувањето" на топлинската мрежа, што влијае на нејзината ефикасност.

Предности и недостатоци

Употребата на систем за греење со природна циркулација на течноста за ладење има многу предности, од кои главни се:

• лесна инсталација, пуштање во работа и одржување;
• максимална ефикасност - гравитационата мрежа за греење има висока ефикасност и овозможува да се регулира температурниот режим на секоја соба посебно;
• профитабилност - гравитационата мрежа за греење е една од најскапите меѓу постојните системи за греење (ако преземете мерки за намалување на топлинската спроводливост на ѕидовите, подот и покривот);
• бесшумност - отсуството на работна електрична опрема ја минимизира бучавата што ја придружува работата на климатскиот систем;
• нестабилноста - гравитационата мрежа за греење ставена во функција, исто така, ќе работи во случај на привремен прекин на снабдувањето со електрична енергија, кој инаку би бил потребен за напојување на пумпите;
• Долг работен век - со правилна инсталација и соодветно одржување, опремата за греење ќе трае повеќе од 35 години без потреба од поголемо реновирање.

Главниот недостаток на греењето со природна циркулација е неможноста да се користи за големи објекти. Поради нискиот притисок на течноста, должината на хоризонталните делови на цевките не треба да надминува 30-35 метри, инаку ефикасноста на системот значително ќе се намали.

Покрај тоа, мора да имате технички кат во горниот дел на зградата каде е монтиран експанзиониот резервоар.

Исто така, поради ниска инертност, се препорачува да се избегнат положување на цевки во незагреани простории, бидејќи постои ризик од замрзнување на течноста за ладење и како резултат на тоа, кршење на интегритетот на цевководи.

Заклучок

Систем со природна циркулација е можеби најдоброто решение за уредување на затоплување на малата селска куќа. Сепак, апсолутно не е погодно за градски стан, летна куќа, каде што луѓето и куќа со површина од повеќе од 100 квадратни метри не се очекува да живеат преку целата година. метри Во овој случај, подобро е да се задржиме на други методи за греење, кои се опишани во видеото подолу.
