Систем за греење со две кола: дизајн, карактеристики,

Постојат два најважни услови за удобност на домувањето: присуство на греење и топла вода. За да се обезбеди овие услови, можете да користите посебен систем, и можете да инсталирате котел со двоен котел. Ние ќе ја опишеме разликата помеѓу системите за еднокопување и двопојасни системи за греење, кои се карактеристиките и предностите на двојното загревање.

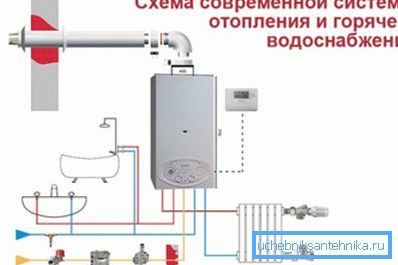

Двојно коло греење

Принципот на работа и уред котел

Прво, сакаме да го дефинираме системот со две циклуси, а исто така да го разгледаме принципот на неговото работење.

Обрни внимание! Двостепенот е систем во кој функциите на греење и топла вода се комбинираат со организирање на две независни кола со различни температури на водата.

Треба да се сфати дека температурата на течноста за ладење во системот за греење достигнува 95 степени, додека температурата на топла вода во согласност со точка 2.4 од SanPiN 2.1.4.2496-09 е 60 степени. Ова значи дека генераторот на топлина ќе работи во различни режими.

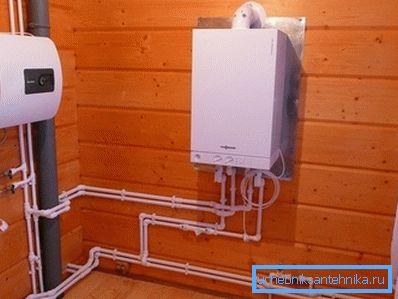

Како по правило, котел со двоен котел има еден затворен разменувач на топлина за греење и еден проток на топлински изменувач на топла вода.

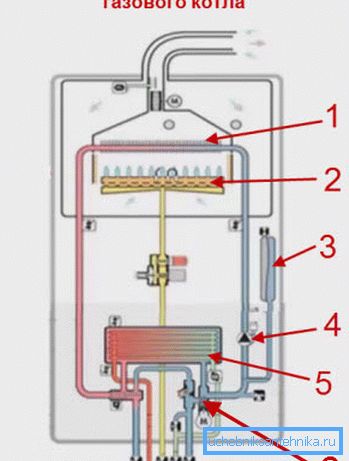

Значи, размислете за принципот на уредот:

• Течноста за ладење влегува во разменувачот на топлина (1), каде што се загрева со горилникот (2) и се испраќа во системот за загревање под дејство на циркулационата пумпа (4), со што се врши кружно движење во затворено загревање;

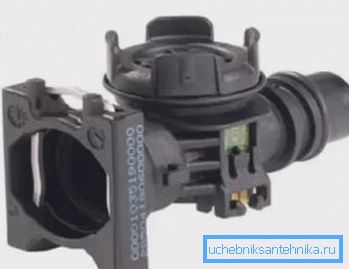

• Кога топла вода е вклучена, тригонскиот вентил (6) се активира и течноста за ладење почнува да циркулира низ разменувачот на топлина (5) во внатрешноста на котелот, додека не влезе во системот за загревање;
• Водата од топла вода влегува во разменувачот на топлина (5), каде што се загрева од течноста за ладење и се испраќа во системот за топла вода;
• Внатрешното мало коло исто така е затворено и има експанзионен резервоар (3), кој го компензира проширувањето на течноста за ладење за време на загревањето.

Обрни внимание! Гледаме дека единицата работи на принципот "или-или", односно кога е активна топланата, медиумот за пренос на топлина не ги загрева батериите на системот за греење. Долготрајната употреба на топла вода може да доведе до забележливо ладење на батериите и намалување на температурата во куќата.

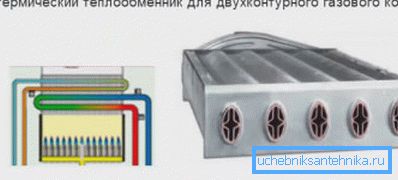

Можно е и можност за битермичен разменувач на топлина во кој се комбинираат две кола. Течноста за ладење циркулира низ надворешната обвивка и топла вода од внатрешните цевки. Во овој случај, водата не се допира со пламенот на горилникот, и не се врие со затворена пумпа.

Обрни внимание! Употребата на битермичен разменувач на топлина овозможува употреба на греење и водоснабдување истовремено.

Конечно, постојат двосистемски котли со интегриран индиректен котел за греење, но тие се тешки и бараат организирање на фондацијата.

 Разлики од едношалтерскиот систем

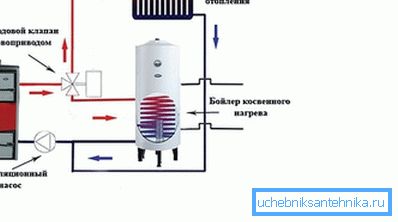

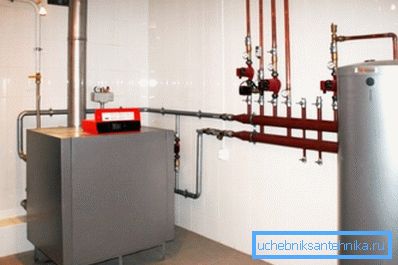

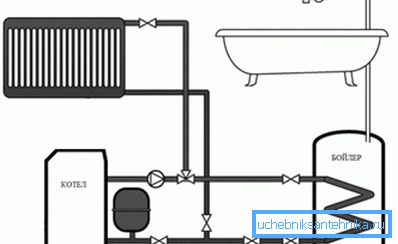

Која е разликата помеѓу двосистемскиот и едноколорниот систем за греење, затоа што еднокопче може да обезбеди греење на водата? Ајде да видиме како се уредува работата на едноколовен котел со топла вода:

Како што можете да видите, овде шемата е различна: котелот го загрева течноста за ладење која циркулира во системот за греење. Сепак, посебно коло е пренасочено од општата мрежа на гасоводот, кој го храни индиректниот грејач.

Кога водата во бојлерот се лади, термостатот испраќа сигнал до серво уредот, кој го вклучува тригонскиот вентил, а течноста за ладење почнува да тече не само во системот за греење, туку и во котелниот разменувач на топлина, каде што се загрева водата за топла вода. Ова потсетува на работата на битермичен разменувач на топлина, само во овој случај таа не е комбинирана, туку поделена на два одделни делови.

Обрни внимание! Таквата шема е посигурна, сепак, цената на котел со котел ќе биде значително повисока од цената на една двосистемска единица. Ова е главната разлика, покрај тоа, инсталацијата на котелот ќе бара дополнителен простор.

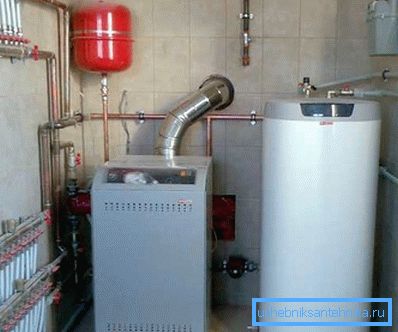

Инсталација на опрема во котларата

За правилно функционирање на греењето, неопходно е да се организира топлинска точка или котлара.

И покрај системите за автоматска контрола и заштита инсталирани во модерни котли, инструкцијата бара спроведување на одреден број правила при уредување на котларата:

• За инсталирање на опремата неопходно е да се одвои посебна просторија со површина од најмалку 4 квадратни метри.. Во оваа соба треба да има најмалку еден мал прозорец и нормална врата. Најчесто, котларата е наредена во подрумот или просторијата на првиот кат, но исто така можете да ја однесете во посебна зграда;

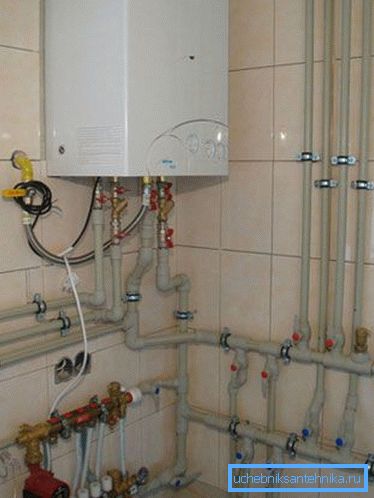

• Декорацијата на котлината треба да се изработи од ненапарливи материјали: плочки, гипс, итн;
• За нормално функционирање на опремата и безбедноста на котелот во котлара, мора да има нормален проток на воздух. За ова, ѕидот е направен незатворен;
• Издувните гасови се испуштаат преку посебен оџак, неприфатливо е да се однесе во системот за издувни вентилации поради мерки за безбедност;
• Подот под котелот е покриен со челичен лим со најмалку 1 м2;
• Излезот од оџакот се крева над гребенот на покривот по метар.

Обрни внимание! Правилата за уредување на станицата за снабдување со топлина треба строго да се следат за вашата безбедност. Во случај да користите гасна опрема, неопходно е да се запознаете со безбедносните прописи и оперативните правила.

Предности и недостатоци

Сега размислете за добрите и лошите страни на користењето на системот со двојно коло.

Да почнеме со позитивните точки:

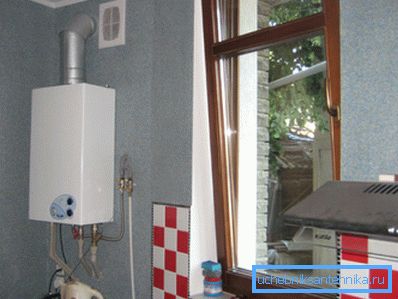

• Се забележува забележливо заштедување простор во куќата: поради отсуството на дополнителен котел, големината на котларата може да се намали. Ова е особено точно за мали куќи каде што просторот е редок. Во случај на изградба на специјално проширување за топлинска точка, се додаваат заштеди на средства и материјали;
• Цената на двосистемскиот блок е значително пониска од цената на котелот со котел или два котла;
• Поврзувањето на втор котел или индиректен котел за греење многу ги комплицира монтажните работи, бара дополнителни фитинзи и постројки за цевки, автоматизација и контрола;
• Во случај на гас, не треба да поврзете два уреди со добивање на дозволи и пуштање во работа, што треба да се направи со помош на специјалисти.

Обрни внимание! Главниот критериум за избор на такви уреди е да се заштедат простор и пари. Во луѓето таквите единици се нарекуваа "котли за сиромашните", но, како што знаете, сиромаштијата не е порок.

 Сега да разговараме за негативните аспекти на оваа шема:

• Уредите со проток на вода не се многу погодни за работа: прилично е тешко да се регулира температурата на водата, особено кога се менува притисокот. Овој ефект е познат на сопствениците на старомоден гас печки;
• Коаксијалниот разменувач на топлина може да работи и за греење или за загревање. Ова води кон фактот дека со продолжена употреба на топла вода куќата може да забележи да се олади;
• Ако комбиниран разменувач на топлина се распаѓа, греењето нема да може да работи додека не се замени;
• Течноста за греење бара двојно зголемување на моќноста, што доведува до зголемување на големината и тежината на производот;
• Електричните котли во режим на греење на водата, исто така, ќе работат со двојна моќност, а тоа ќе бара поврзување со трифазна мрежа од 380 V, што во никој случај не е насекаде.

Обрни внимание! Очигледно, шемата е прилично контрадикторна, и зависи од вас да одлучите тука. Се разбира, ако купувате поудобна и скапа опрема е недостапна за вас, тогаш изборот е предвидлив.

Начини за зголемување на топлинската инерција на системот

Ако зимите во вашето подрачје се ладни и сте загрижени дека кога батеријата се користи за оладување, ќе ви дадеме неколку совети како да го избегнете. Се разбира, пред сè, треба да се грижите за добра топлинска изолација на ѕидовите и прозорците, покривот и подот, но тоа не е поентата.

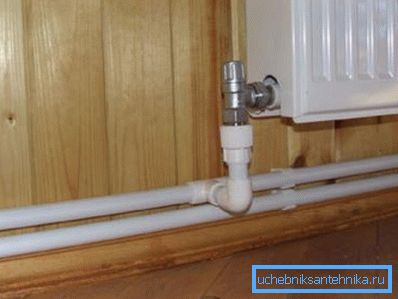

Единствениот начин за суспендирање на ладењето на течноста за ладење е да се зголеми неговиот капацитет за топлина. Ова може да се постигне со зголемување на волуменот на течноста за ладење преку употреба на цевки со поголем дијаметар.

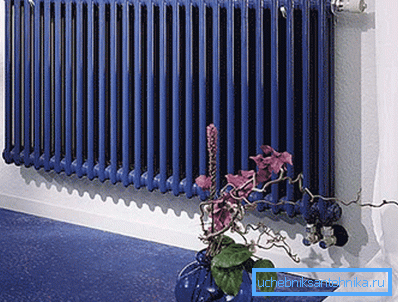

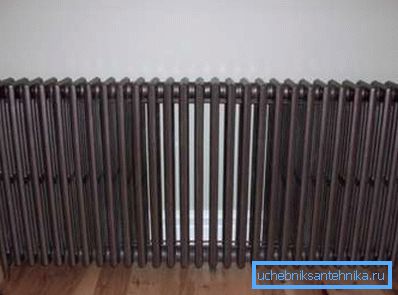

Покрај тоа, можете да користите масивни леано железо батерии со инсталација на подот. Таквите грејачи се ладат многу долго, бидејќи нивната маса може да достигне 100 кг.

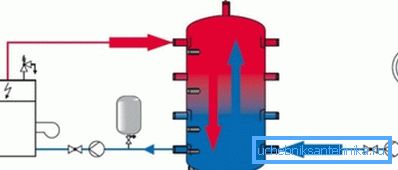

Конечно, како што веќе рековме, можно е да се интегрира топлински акумулатор во системот - резервоар од неколку стотици литри (до 2000) поврзан помеѓу котелот и системот за греење. Сепак, ова ги негира сите предности на шемата: ќе стане поскапо и ќе потрае премногу простор.

Обрни внимание! Со рационалното користење на топла вода, проблемот со ладењето на батериите не е многу важен, бидејќи за да се добие многу студена куќа треба да се истушира ​​неколку часа.

Поврзување гасна опрема

Обрни внимание! Строго забрането е да се поврзе со гасната линија со свои раце. Тоа е полн со тешки парични казни и доста опасни. Затоа, за да ја прилагодите работата на гасниот котел, ќе мора да извршите одредена постапка.

Прво треба да го контактирате ОТИ и да направите промени во планот на куќата со воведување на соодветни белешки и означување на котларата. Исто така, се прават промени во сертификатот за регистрација на објектот.

Потоа треба да ја контактирате услугата за гас и да поднесете апликација за поврзување на котелот. Треба да се обезбеди технички пасош уред.

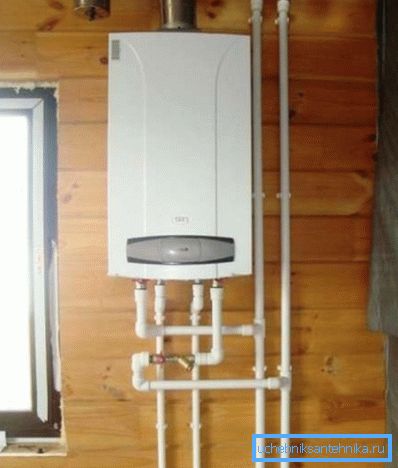

После тоа, треба да ја инсталирате опремата и да го инсталирате целиот систем, освен за поврзување на гасоводот. Мерачот на гас, исто така, мора да биде инсталиран и запечатен.

Сега покануваме специјалист за гас кој го поврзува котелот со главната линија. Паралелно, поднесуваме барање до инспекторот за набавка на опрема.

Конечно, инспекторот ја проверува исправноста на врската, ги подготвува дозволите и ако нема поплаки, гасот го пушта во системот.

Заклучок

Дво-коло шема на системот за греење е добро решение за економски сопственици и сопственици на мали куќи. Модерните модели работат доста задоволително и сигурно.

Видеото ќе ви помогне да го видите ова јасно.
