Систем за греење на станбена зграда: технички уред и функции

Наједноставната климатска мрежа на приватна куќа се состои од котел за греење, радијатори и цевки кои ги поврзуваат овие елементи во затворен прстен преку кој циркулира течноста за ладење. Сепак, системите за греење на високи згради се наредени на сосема поинаков начин, што мора да се земе предвид при поправка или модернизација на неговата компонента која се наоѓа во стан. Инаку, проблемите со соседите и канцелариите за домување нема да се избегнат.

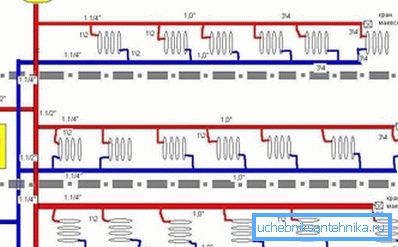

Шемата за уредување на греењето со централен проток на течноста за ладење

Јазли за дистрибуција на куќи

Системот за греење во станбена зграда започнува со застанување вентил, кој се поставува на цевката што ги поврзува цевките во подрумот со проток и испуштање на топлинска линија (упатства приложени кон SNiP 41-01-2003).

Обрни внимание! Овој момент е многу важен за работниците за домување и комунални услуги и организацијата која испорачува топлина. Тоа е преку овој вентил дека нивните овластувања се поделени: организацијата која обезбедува услуги за греење е одговорна за безбедноста и оперативноста на надворешните комуникации, одделот за домување или кондоминиумот треба да бидат загрижени за внатрешно здравје.

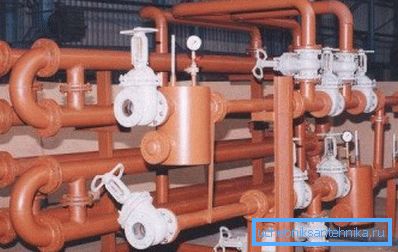

По stopcock, има различни опрема потребни за да циркулира течноста за ладење и топла вода преку станови се наоѓа на сите катови на куќата. Неговата листа и опис се дадени во табелата.

Системот за греење на станбена зграда се прилагодува со менување на дијаметарот на млазницата за греење. Со затворање и отворање на соодветниот вентил, работникот за домување и комунални услуги го забрзува или го забавува циркулацијата на течноста за ладење во системот за греење, притоа менувајќи ја температурата во радијаторите.

Набавка и испуштање на цевководи

Следниот важен елемент на системот за греење на станбени згради е столбовите кои обезбедуваат вода на секој кат од куќата и го исфрлаат ладењето на течноста за ладење што тече низ батериите инсталирани во становите.

Постојат две главни шеми:

1. Топлината се пренесува преку една цевка и се отстранува преку друга. Овие главни столбови, кои се наоѓаат на различни краеви на куќата, на секој кат се меѓусебно поврзани со џемперите низ кои тече течноста, се движат по патот во сите батерии. Така е организиран системот за греење на 5-ката старата куќа.

Таквата шема беше последователно напуштена, бидејќи тоа го отежнува комплетно празнење на течноста за ладење. При проветрување на цевки или радијатори во одреден стан, многу е тешко да се отстрани целата вода од хоризонталните делови на цевките.

1. Водата тече низ вертикална цевка на таванот, а потоа се спушта, што тече од батеријата на батеријата, од горниот под до дното..

Обрни внимание! И двете од овие шеми за дистрибуција на вода имаат еден голем недостаток - скокач кој се наоѓа на таванот или техничкиот под. Потребно е за испуштање на воздух низ воздушниот вентил, но доведува до значително губење на топлина, со што се намалува ефикасноста на климатскиот систем како целина.

Со оглед на тоа што техничките нивоа на станбените згради (тавани и подруми) не се загреваат, постои опасност за замрзнување на течноста за ладење во случај на несреќа на системот за греење.

За да се избегне ова, се дадени следните карактеристики на грејачите:

1. Наклонот на хоризонталните џемпери. Ако падот на висината на цевките предвиден од SNiP е правилно набљудуван, за време на спуштањето на течноста за ладење, сите течности од нивните цевки исчезнуваат и целосното исклучување на формирањето на мразот што може да ги оштети цевките и радијаторите.
2. Греење технички подови. Иако грејните радијатори на таванот и во подрумот не се обезбедени, самите цевки, и покрај стаклената волна или минералните влакна што ги покриваат, се уште го загреваат воздухот, така што течноста за ладење веднаш не се олади по итно загревање.
3. Голема инерција. Горните и долните ливчиња на столбовите се прилично големи во цевките со дијаметар (повеќе од 50 mm). Нивното ладење по престанокот на топлината не се јавува веднаш. Поради тоа, водата во нив нема време за замрзнување.

Во принцип, моментално користената шема со горната дистрибуција на течноста за ладење е доста ефективна, иако има некои карактеристики на работењето:

1. Стартувањето на системот за греење е едноставно можно. Доволно е да се отвори арматурата за исклучување што го блокира пристапот на водата и воздушниот вентил на таванот. По полнењето на цевките со вода, вториот е блокиран за да се избегне губење на течноста за ладење. На овој настан завршувањето на климатската мрежа завршува.
2. Напротив, исклучувањето на греењето и итното празнење на течноста за ладење е тешко. Прво мора да ја пронајдете саканата цевка на горниот кат, да ги исклучите вентилите таму, а потоа отворете го вентилот на долниот дел на столбот.
3. Со вертикална дистрибуција, дистрибуцијата на топлината е нееднаква (иако цената на греењето е иста). Факт е дека горните станови добиваат потопла носач на топлина, што подобро го загрева станот. За да се компензира ова, во становите поставени подолу треба да инсталирате грејни радијатори со голем број делови.

Разменувачи на топлина во становите

Ако не ги замените уредите за греење во градски стан со свои раце, тогаш тоа се загрева со еден од двата уреди:

1. Леано железо батерија. Има мал пренос на топлина, значителна инерција, огромна тежина и воопшто не естетски изглед. Од друга страна, овој уред може да се користи со носач на топлина со било кој квалитет. Леано железо практично не е подложно на корозија и може да трае повеќе од 50 години со периодично чистење на внатрешните депозити.

1. Челична цевка со плочи за разменување на топлина. Овој греен уред е инсталиран во врска со заштедите во изградбата на куќи и не држи вода.

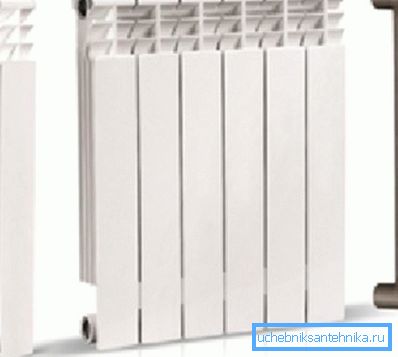

Сега најдобра опција за систем за греење со централно снабдување со средство за ладење е со право се смета дека се биметаллични грејни радијатори.

Овие уреди се состојат од:

• челична рамка низ која тече течноста за ладење;
• алуминиумски разменувач на топлина, кој се носи на рамката - го зголемува преносот на топлина и ја дава батеријата на атрактивен изглед.

Трајните челични цевки во внатрешноста ја спречуваат корозијата (за разлика од сите алуминиумски радијатори) и даваат сила на радијаторот, заштита од хидраулични и пневматски шокови, кои не се невообичаени за централизираните системи за греење.

Друга позитивна точка во користењето на биметалличен уред е висока моќност. Ова овозможува да се користат помалку делови.

Единствената лоша работа е високата цена. Опишаните грејни тела се меѓу најскапите кај сите постоечки опрема за греење.

Обрни внимание! Ако на влезните цевки на батериите има регулациски вентили - славини, термостати, пригушувачи и така натаму - мора да го опремите бајпасот (скокач помеѓу влезот и излезот на батеријата). Во спротивно, термостатот ќе ја контролира волуменоста на течноста за ладење не само во вашата батерија, туку и во сите станови лоцирани подолу, што е малку веројатно да ги задоволи соседите.

Карактеристики на системите за топла вода

Организацијата се занимава со греење на станбени згради, знае и снабдува топла вода со потрошувачите.

Како и климатскиот систем, оваа инженерска мрежа има некои посебни карактеристики:

1. Греењето на топла вода и течноста за ладење за време на греењето е централизирано. Најчесто, истиот цевковод се користи за снабдување на двете течности. За да се оддели протокот, се користат вентили, лоцирани во подрумот.

1. Системот за топла вода може да има една или две цевки. Втората шема е поприфатлива, бидејќи ви овозможува да избегнете прекумерна потрошувачка на вода што се јавува во еден цевковод кога вентилот е отворен (секој потрошувач чека додека не се исцеди оладената вода и ќе почне да тече топла вода).
2. Често радијаторите инсталирани во бањата и се користат за сушење крпи се поврзани со цевката за топла вода. Ова не е многу добра шема, бидејќи загреан пешкир железнички останува жешко во текот на летото, што го прави непријатно да остане во бањата.

Совет! Да се ​​реши овој проблем е едноставен. За време на поправките или при замена на опремата за греење во стан, вентилите за затворање треба да се стават на влезните и излезните фитинзи. Не заборавајте да го опремите бајпасот.

1. Поради тоа што топла вода се снабдува преку цевките за греење, често се исклучува летото. Неопходно е да се извршат работи на одржување на главната опрема на топлинска мрежа.

Заклучок

Системот за греење на станбени згради со централизиран проток на течноста за ладење е фундаментално различен од индивидуалните климатски мрежи. Неквалификуваната интервенција и модернизација не само што може да го влошат квалитетот на греењето кај соседите, туку и да доведат до целосна опструкција на цевките.

Затоа, при вршење на било каква работа, неопходно е строго да се почитуваат пропишаните правила или да се користат услугите на квалификувани специјалисти. Можете да дознаете повеќе за инженерските мрежи на високи згради од видеото објавено во оваа статија.
